Пристрій для нанесення покриття на зовнішню та внутрішню поверхню труби

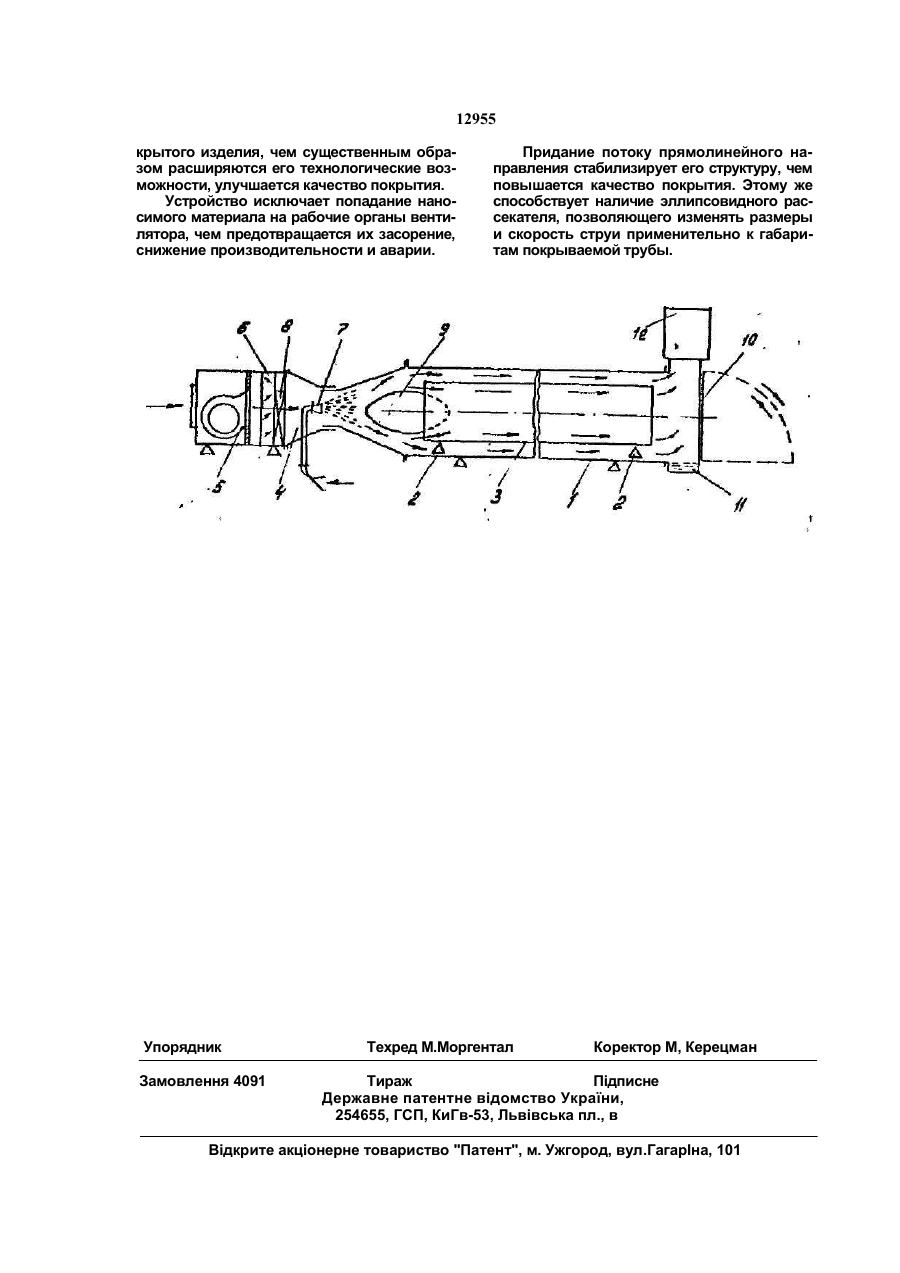

1. Устройство для нанесения покрытия на наружную и внутреннюю поверхность Изобретение относится к установкам для нанесения покрытий на поверхности, в частности на трубы. Цель изобретения - расширение технологических возможностей, повышение надежности устройства и качества покрытий. На чертеже представлено схематическое изображение устройства. Устройство содержит трубчатую камеру нанесения 1, с опорами 2 для изделия, на* пример, для трубы 3, присоединительный патрубок конфузорного типа 4, вентилятор 5, заслонку 6. Распылитель 7 установлен в присоединительном патрубке 4. Вентилятор 5 установлен перед распылителем 7 и снабжен нагревателем 8. Устройство снабжено рассекателем потока 9, расположенным на входе в покрываемую трубу 3. Дверцей 10 устройство изолируется от окружающей среды. В торцевой части камеры 1 установлены внизу поддон 11, а вверху циклон 12. Устройство для нанесения покрытия работает следующим образом. трубы, содержащее трубчатую камеру нанесения с опорами для изделия, присоединительный патрубок конфузорног о типа, заслонку и вентилятор, о т л и ч а ю щ е е с я тем, что оно снабжено установленным в присоединительном патрубке распылителем, а вентилятор установлен перед распылителем и снабжен нагревателем. 2. Устройство п о п . 1 , о т л и ч а ю щ е е с я тем, что оно снабжено рассекателем потока, выполненным в виде эллипсоида. В камере 1 на опорах 2 крепится труба 3 и закрывается дверца 10. Из распылителей 7 поступает наносимый материал, который входит в узкую часть присоединительного патрубка 4, где смешивается со спутным потоком воздуха от вентилятора 5. Смесь воздуха и материала покрытия устремляется в пространство между камерой 1 и рассекателем 9, кольцевой струей омывает наружную и внутреннюю поверхность трубы 3, оставляя на ней слой покрытия. Нагрев трубы и сушка покрытия осуществляется конвенционным теплом воздуха, проходя' щего через нагреватель 8. Регулирование количества воздуха и его температуры при нагреве и охлаждении изделия осуществляется с помощью заслонки 6. Готовое изделие извлекают из камеры. Цикл повторяется. Неиспользованный материал покрытия собирается в поддоне 11, а также в циклоне 12. Таким образом, устройство обеспечивает подачу наносимого материала, подогрев изделия, сушку покрытия, охлаждение по С > ю ю ел ел о 12955 крытого изделия, чем существенным образом расширяются его технологические возможности, улучшается качество покрытия. Устройство исключает попадание наносимого материала на рабочие органы вентилятора, чем предотвращается их засорение, снижение производительности и аварии. Упорядник Замовлення 4091 Придание потоку прямолинейного направления стабилизирует его структуру, чем повышается качество покрытия. Этому же способствует наличие эллипсовидного рассекателя, позволяющего изменять размеры и скорость струи применительно к габаритам покрываемой трубы. Техред М.Моргентал Коректор М, Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиГв-53, Львівська пл., в Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
