Затвор з пристроєм, що запобігає розбризкуванню, для контейнерів для рідин

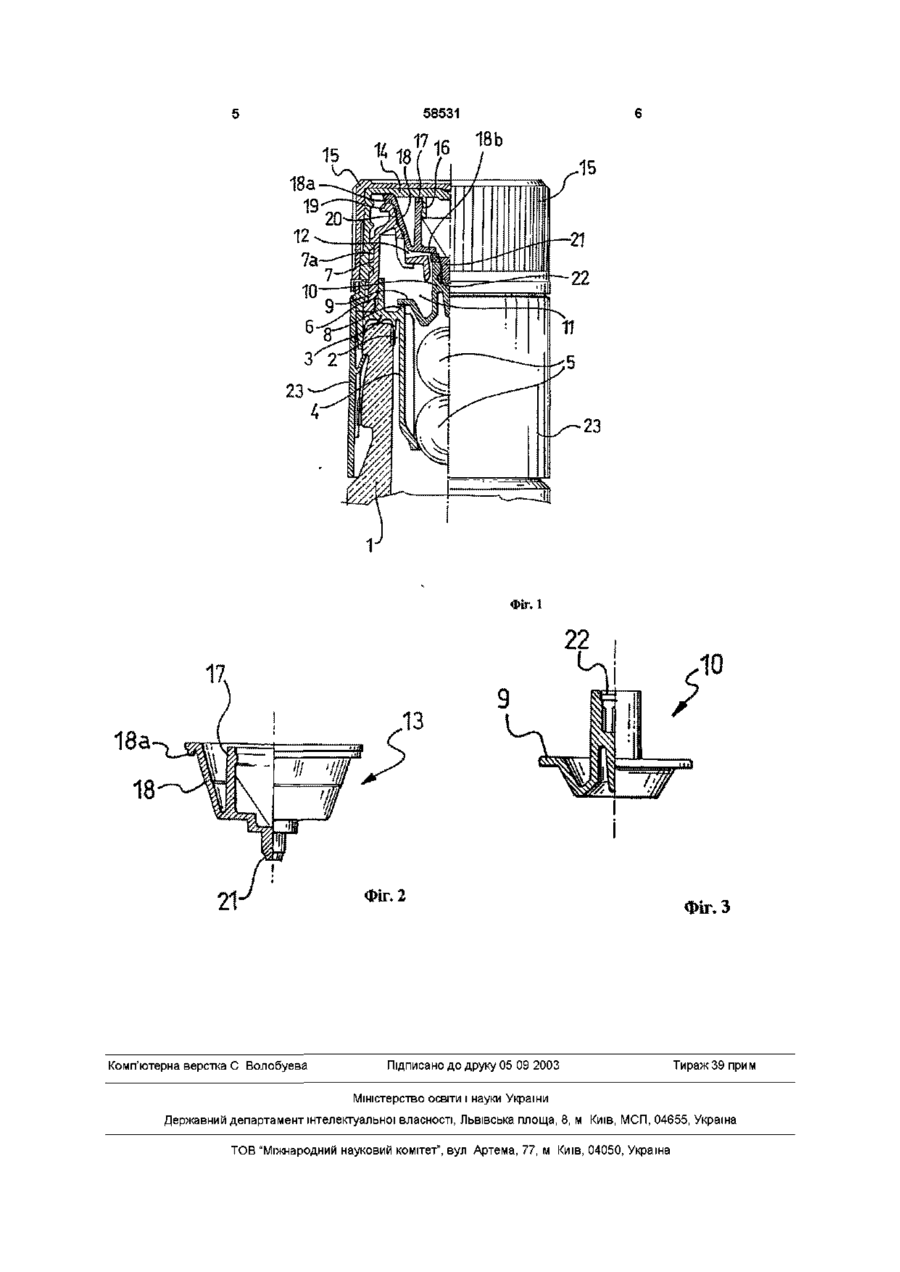

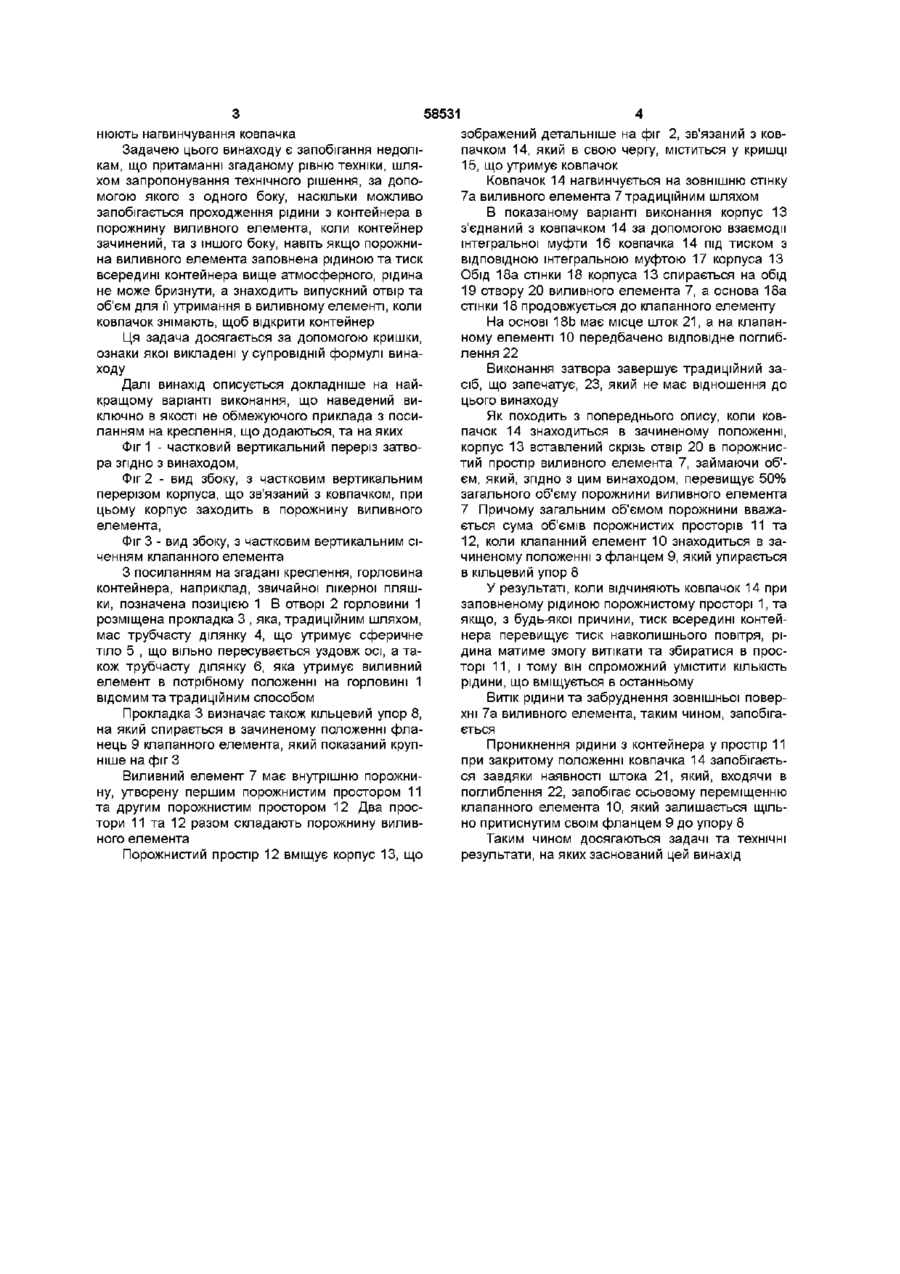

1 Затвор для контейнерів для рідин, в яких отвір розташований на КІНЦІ горловини (1), розміщеної аксіально до корпуса контейнера, що вміщує виливний елемент (7), який має внутрішню порожнину (11, 12) та виливний отвір (20), який розміщений на отворі (2) горловини та продовжується коаксіально горловині (1), клапанний елемент (10), розміщений в порожнині (11, 12) виливного елемента (7) та аксіально рухомий розміщений в порожнині (11, 12) виливного елемента (7) та аксіально рухомий відносно кільцевого упора (8), щоб дозволити випуск рідини та запобігати неправомірному впуску рідини, ков пачок (14) для відкривання та закривання виливного отвору (20), а також корпус (13), прикріплений до ковпачка (14) та що продовжується скрізь отвір (20) в порожнину (11, 12) виливного елемента, займаючи при цьому частину її об'єму, який відрізняється тим, що корпус займає об'єм, що перевищує об'єм порожнини (11, 12) виливного елемента (7), розрахований з урахуванням клапанного елементу (10), закритого на упор (8), та має засоби (21, 22), які фронтально взаємодіють з клапанним елементом (10), розміщеним в порожнині (11, 12) виливного елемента, утримуючи клапанний елемент щільно притиснутим до кільцевого упора (8) 2 Затвор по п 1, який відрізняється тим, що засоби, які фронтально взаємодіють з клапанним елементом (10), являють собою шток (21), що виступає з корпусу (13) до клапанного елемента (10), та відповідне поглиблення (22), яке виконане в клапанному елементі (10), та в яке входить шток (21) 3 Затвор по п 2, який відрізняється тим, що шток (21) та поглиблення (22) розміщені коаксіально до осі контейнера О CO Цей винахід відноситься до затворів для контейнерів для рідин, у яких отвір розташовано на КІНЦІ горловини, що продовжується аксіальне до корпусу контейнера, та вміщуючих виливний елемент, який має внутрішню порожнину та виливний отвір, і розташований на отворі горловини та продовжується СПІВВІСНО горловині, клапанний елемент, розташований в порожнині виливного елемента та рухомий в осьовому напрямку по відношенню до кільцевого упору, дозволяючи випуск рідини та запобігаючи неправомірному випуску рідини, ковпачок для відкривання та закривання виливного отвору, а також корпус, прикріплений до ковпачка та який продовжується скрізь отвір у порожнину виливного елемента, займаючи частину її об'єму Затвори вищезгаданого типу ВІДОМІ В даному рівні техніки та застосовуються, зокрема, для пляшок з високоякісними спиртними або іншими напоями Приклад цього рівня техніки має місце в публікації ЕР-А-0537530 в якому, проте, корпус, що зв'язаний з ковпачком, має менший об'єм, що продовжується в порожнину виливного елемента по відношенню до загального об'єму порожнини виливного елемента Це приводить до того недоліку, що під час відкривання ковпачка, якщо об'єм порожнини виливного елемента, що залишився, виявиться заповненим рідиною, та якщо по будь-якій причині тиск в середині контейнера вище атмосферного, рідина, яка не буде мати достатньо простору, в який їй слід витікати, виплескається з виливного елемента, пройде по його ЗОВНІШНІЙ СТІНЦІ та забруднить горловину контейнера Цей недолік ще більш серйозний у випадку сиропоподібних лікерів, так як залишки лікера на ЗОВНІШНІЙ СТІНЦІ наливного вузла липкі та утруд Ю 00 ю 58531 нюють нагвинчування ковпачка Задачею цього винаходу є запобігання недолікам, що притаманні згаданому рівню техніки, шляхом запропонування технічного рішення, за допомогою якого з одного боку, наскільки можливо запобігається проходження рідини з контейнера в порожнину виливного елемента, коли контейнер зачинений, та з іншого боку, навіть якщо порожнина виливного елемента заповнена рідиною та тиск всередині контейнера вище атмосферного, рідина не може бризнути, а знаходить випускний отвір та об'єм для її утримання в виливному елементі, коли ковпачок знімають, щоб відкрити контейнер Ця задача досягається за допомогою кришки, ознаки якої викладені у супровідній формулі винаходу Далі винахід описується докладніше на найкращому варіанті виконання, що наведений виключно в якості не обмежуючого приклада з посиланням на креслення, що додаються, та на яких Фіг 1 - частковий вертикальний переріз затвора згідно з винаходом, Фіг 2 - вид збоку, з частковим вертикальним перерізом корпуса, що зв'язаний з ковпачком, при цьому корпус заходить в порожнину виливного елемента, Фіг 3 - вид збоку, з частковим вертикальним січенням клапанного елемента З посиланням на згадані креслення, горловина контейнера, наприклад, звичайної лікерної пляшки, позначена позицією 1 В отворі 2 горловини 1 розміщена прокладка 3 , яка, традиційним шляхом, мас трубчасту ділянку 4, що утримує сферичне тіло 5 , що вільно пересувається уздовж осі, а також трубчасту ділянку 6, яка утримує виливний елемент в потрібному положенні на горловині 1 відомим та традиційним способом Прокладка 3 визначає також кільцевий упор 8, на який спирається в зачиненому положенні фланець 9 клапанного елемента, який показаний крупніше на фіг З Виливний елемент 7 має внутрішню порожнину, утворену першим порожнистим простором 11 та другим порожнистим простором 12 Два простори 11 та 12 разом складають порожнину виливного елемента Порожнистий простір 12 вміщує корпус 13, що зображений детальніше на фіг 2, зв'язаний з ковпачком 14, який в свою чергу, міститься у кришці 15, що утримує ковпачок Ковпачок 14 нагвинчується на зовнішню стінку 7а виливного елемента 7 традиційним шляхом В показаному варіанті виконання корпус 13 з'єднаний з ковпачком 14 за допомогою взаємодії інтегральної муфти 16 ковпачка 14 під тиском з ВІДПОВІДНОЮ інтегральною муфтою 17 корпуса 13 Обід 18а стінки 18 корпуса 13 спирається на обід 19 отвору 20 виливного елемента 7, а основа 18а стінки 18 продовжується до клапанного елементу На основі 18Ь має місце шток 21, а на клапанному елементі 10 передбачено відповідне поглиблення 22 Виконання затвора завершує традиційний засіб, що запечатує, 23, який не має відношення до цього винаходу Як походить з попереднього опису, коли ковпачок 14 знаходиться в зачиненому положенні, корпус 13 вставлений скрізь отвір 20 в порожнистий простір виливного елемента 7, займаючи об'єм, який, згідно з цим винаходом, перевищує 50% загального об'єму порожнини виливного елемента 7 Причому загальним об'ємом порожнини вважається сума об'ємів порожнистих просторів 11 та 12, коли клапанний елемент 10 знаходиться в зачиненому положенні з фланцем 9, який упирається в кільцевий упор 8 У результаті, коли відчиняють ковпачок 14 при заповненому рідиною порожнистому просторі 1, та якщо, з будь-якої причини, тиск всередині контейнера перевищує тиск навколишнього повітря, рідина матиме змогу витікати та збиратися в просторі 11,і тому він спроможний умістити КІЛЬКІСТЬ рідини, що вміщується в останньому Витік рідини та забруднення зовнішньої поверхні 7а виливного елемента, таким чином, запобігається Проникнення рідини з контейнера у простір 11 при закритому положенні ковпачка 14 запобігається завдяки наявності штока 21, який, входячи в поглиблення 22, запобігає осьовому переміщенню клапанного елемента 10, який залишається щільно притиснутим своїм фланцем 9 до упору 8 Таким чином досягаються задачі та технічні результати, на яких заснований цей винахід 15 Фіг. 1 Фіг. 2 Комп'ютерна верстка С Волобуева Підписано до друку 05 09 2003 Фіг. З Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
