Формула / Реферат

1. Дозатор особливо чистих рідин, що містить у собі резервуар з пробкою та скляною трубкою, поєднальні трубки, моностат, стабілізатор витоку газу, елемент, що дозує та запирає, генератор імпульсів, який відрізняється тим, що сідло клапана елемента, що дозує та запирає, виконано у вигляді трубки із пружного матеріалу.

2. Дозатор особливо чистих рідин по п.1, який відрізняється тим, що поверхні, які контактують з рідиною, що дозується, мають покриття, які відбивають рідину.

Текст

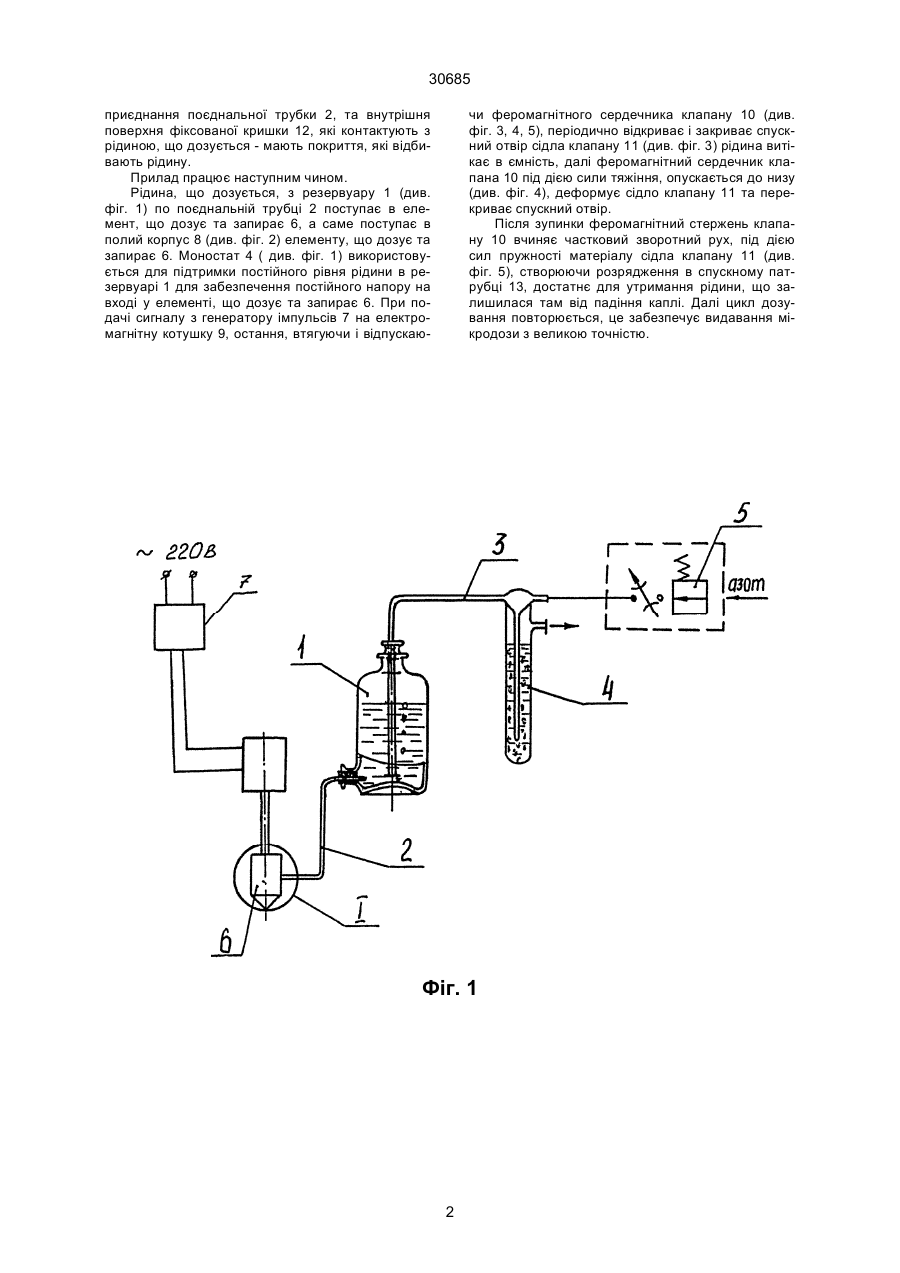

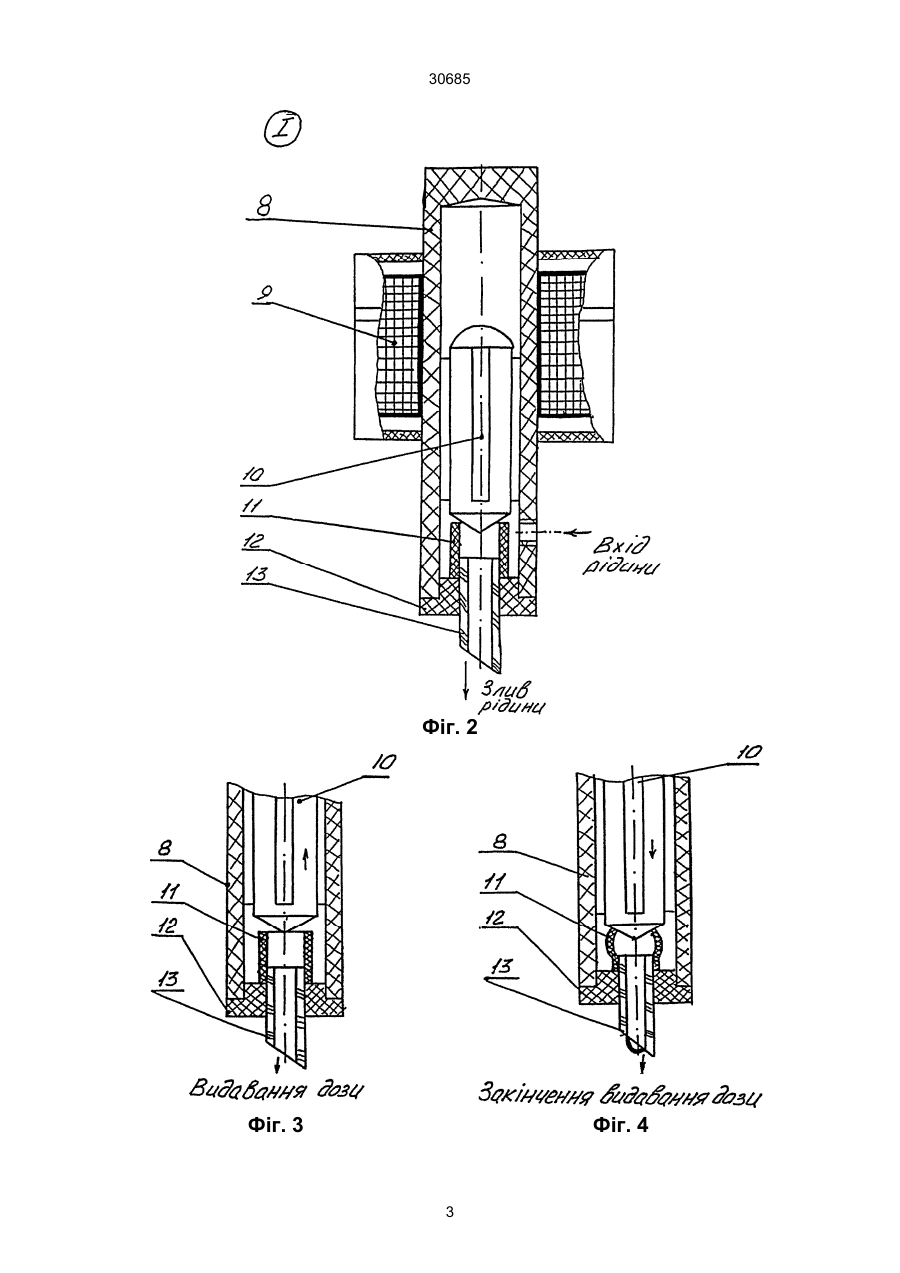

1. Дозатор особливо чистих рідин, що містить у собі резервуар з пробкою та скляною трубкою, 30685 приєднання поєднальної трубки 2, та внутрішня поверхня фіксованої кришки 12, які контактують з рідиною, що дозується - мають покриття, які відбивають рідину. Прилад працює наступним чином. Рідина, що дозується, з резервуару 1 (див. фіг. 1) по поєднальній трубці 2 поступає в елемент, що дозує та запирає 6, а саме поступає в полий корпус 8 (див. фіг. 2) елементу, що дозує та запирає 6. Моностат 4 ( див. фіг. 1) використовується для підтримки постійного рівня рідини в резервуарі 1 для забезпечення постійного напору на вході у елементі, що дозує та запирає 6. При подачі сигналу з генератору імпульсів 7 на електромагнітну котушку 9, остання, втягуючи і відпускаю чи феромагнітного сердечника клапану 10 (див. фіг. 3, 4, 5), періодично відкриває і закриває спускний отвір сідла клапану 11 (див. фіг. 3) рідина витікає в ємність, далі феромагнітний сердечник клапана 10 під дією сили тяжіння, опускається до низу (див. фіг. 4), деформує сідло клапану 11 та перекриває спускний отвір. Після зупинки феромагнітний стержень клапану 10 вчиняє частковий зворотний рух, під дією сил пружності матеріалу сідла клапану 11 (див. фіг. 5), створюючи розрядження в спускному патрубці 13, достатнє для утримання рідини, що залишилася там від падіння каплі. Далі цикл дозування повторюється, це забезпечує видавання мікродози з великою точністю. Фіг. 1 2 30685 Фіг. 2 Фіг. 3 Фіг. 4 3 30685 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Batcher for special pure liquids

Автори англійською

Bykov Valentyn Ivanovych, Levchenko Andrii Dmytrovych, Kravchenko Volodymyr Vitaliiovych

Назва патенту російською

Дозатор особо чистых жидкостей

Автори російською

Быков Валентин Иванович, Левченко Андрей Дмитриевич, Кравченко Владимир Витальевич

МПК / Мітки

МПК: G01F 13/00

Мітки: рідин, чистих, особливої, дозатор
