Теплозберігаюча витяжка для побутової плити

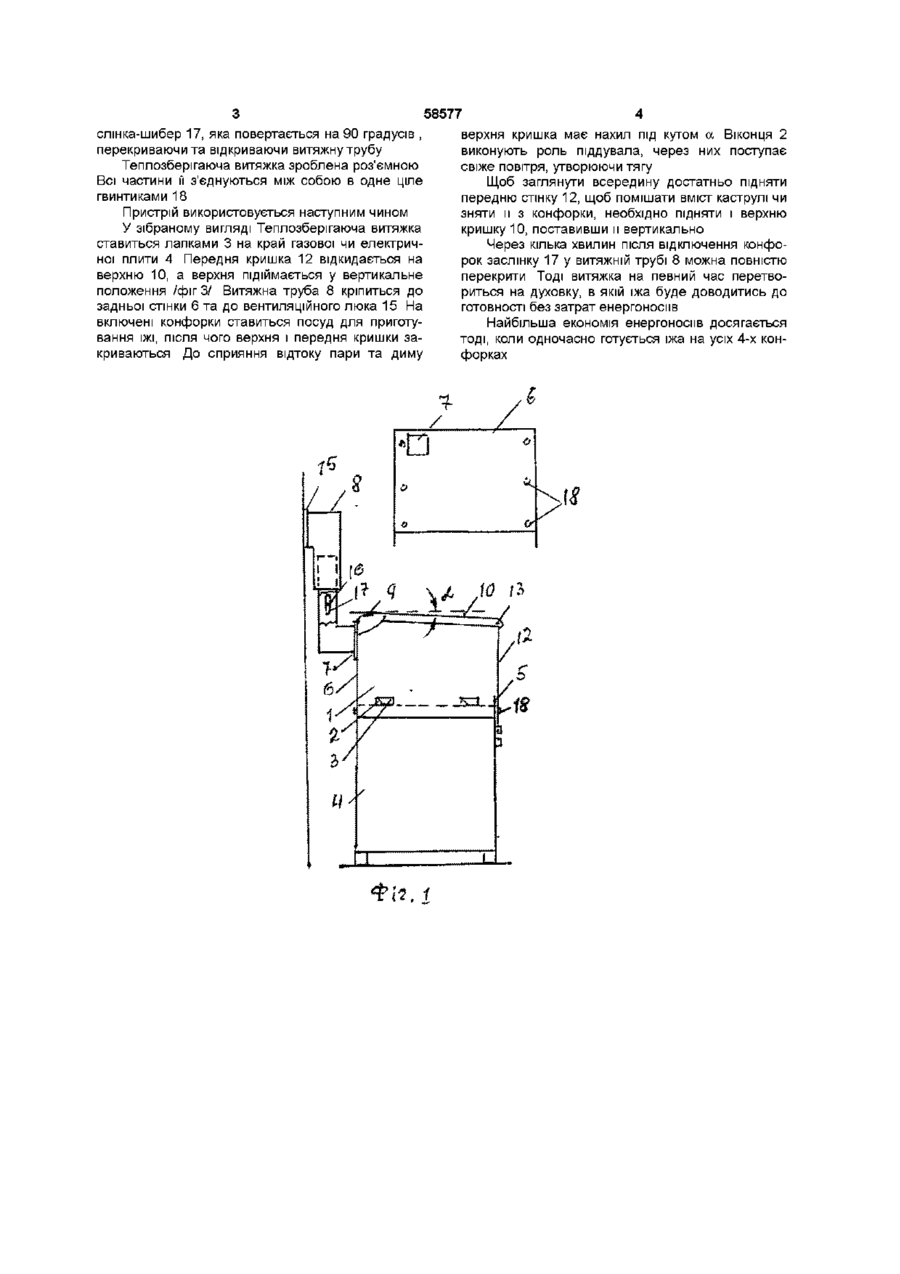

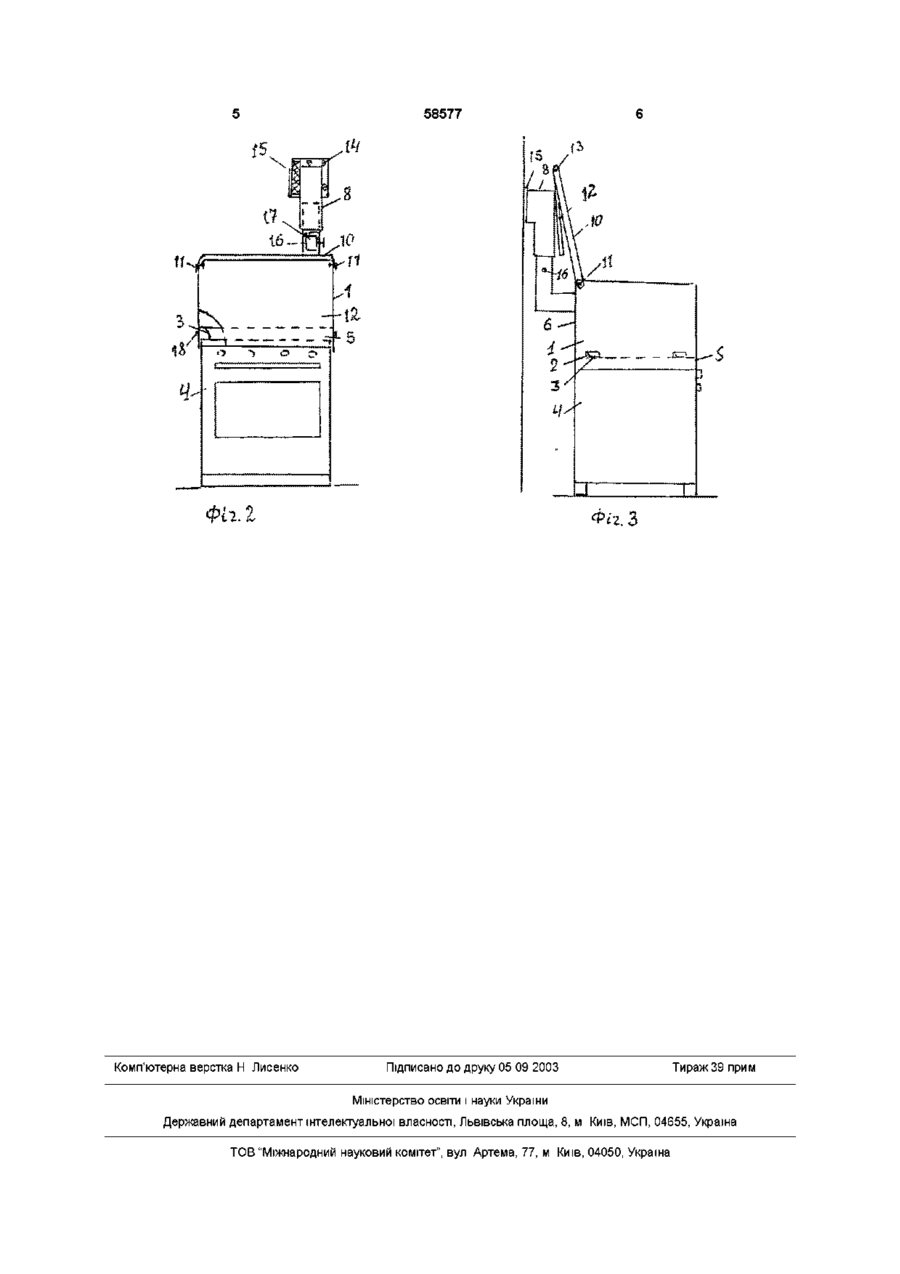

1 Теплозберігаюча витяжка для побутової плити, виконана у вигляді витяжної труби, яка відрізняється тим, що вона споряджена чотирма вертикально встановленими стінками та верхньою кришкою, при цьому верхня кришка та передня вертикально встановлена стінка виконані з можливістю відкривання 2 Теплозберігаюча витяжка за п 1, яка відрізняється тим, що витяжна труба має заслінку - шибер Винахід відноситься до побутової техніки, конкретно, до побутових газових та електричних плит ВІДОМІ побутові газові та електричні плити дозволяють швидко та зручно готувати їжу, але в них є ряд недолік Під час приготування їжі вона частково випаровується і негативно впливає на санітарні умови житла Крім посуду, підігрівається також повітря в кухні, що призводить до надмірних втрат електроносмв - газу та електроенергії ВІДОМІ побутові духовки з газовим та електропідігрівом Вони являють собою невелику теплоізольовану ємкість, в середині якої розміщується випічка тощо Суттєвим недоліком духовки є її вузькофункціональне призначення Тому вона використовується як додаток до основної кухонної плити До того ж надлишки тепла та пари з них поступають у приміщення, а вже потім видаляються через вентиляційний люк та кватирку Найбільш близькою до запропонованого виходу є побутова кухонна витяжка - конусоподібна кришка встановлена на певній висоті над кухонною плитою і з'єднана витяжною трубою з вентиляційним каналом Вона підвищує інтенсивність видалення з приміщення пари, надлишків тепла тощо Суттєвим недоліком її є те, що прискорюючи видалення пари та диму, вона одночасно збільшує витрати енергоносіїв В основу винаходу поставлено задачу вдосконалити побутову витяжку шляхом доповнення її чотирма вертикально встановленими стінками та верхньою кришкою, виготовленими із термостійкого ГІГІЄНІЧНОГО матеріалу і забезпечити економію теплоносіїв та поліпшити санітарно-гігієнічні умови житла На фіг 1 зображена теплозберігаюча витяжка встановлена на побутовій плиті - вигляд збоку На фіг 2 - вигляд спереду На фіг 3 -теплозберігаюча витяжка з піднятими передньою вертикально встановленою стінкою та верхньою кришкою Теплозберігаюча витяжка має бокові вертикально встановлені стінки 1 з віконцями 2, через які поступає свіже повітря Нижня частина віконець вигнута всередину, утворюючи лапки 3, якими витяжка стає на край плити 4 Передня планка 5 у вигляді вузької смужки, об'єднує конструкцію в одне ціле, надаючи їй достатньої жорсткості Задня вертикально встановлена стінка 6 припідняти до верхнього рівня плити і ставиться на її задній виступ Вона має отвір 7 для витяжної труби 8 Верхній край и 9 загинається всередину під верхню кришку 10, яка рухомо з'єднана з боковими стінками і вільно повертається навколо осі 11 Бокові краї верхньої кришки для поліпшення герметичності конструкції загнуті донизу В, свою чергу, передня вертикально встановлена стінка 12 рухомо з'єднана з верхнью кришкою і повертається навколо осі 13 Витяжна труба виконана із частина двох частин, так що нижня заходить у верхню І може в ній вільно переміщуватись вгору-вниз Шурупами 14 вона кріпиться до вентиляційного люка 15 і частково його перекриває В стінках витяжної труби на осі 16 прикріплена за О і ю 00 ю 58577 слінка-шибер 17, яка повертається на 90 градусів , перекриваючи та відкриваючи витяжну трубу Теплозберігаюча витяжка зроблена роз'ємною Всі частини її з'єднуються між собою в одне ціле гвинтиками 18 Пристрій використовується наступним чином У зібраному вигляді Теплозберігаюча витяжка ставиться лапками 3 на край газової чи електричної плити 4 Передня кришка 12 відкидається на верхню 10, а верхня підіймається у вертикальне положення /фіг 3/ Витяжна труба 8 кріпиться до задньої стінки 6 та до вентиляційного люка 15 На включені конфорки ставиться посуд для приготування їжі, після чого верхня і передня кришки закриваються До сприяння відтоку пари та диму 2, 1 верхня кришка має нахил під кутом а Віконця 2 виконують роль піддувала, через них поступає свіже повітря, утворюючи тягу Щоб заглянути всередину достатньо підняти передню стінку 12, щоб помішати вміст каструлі чи зняти и з конфорки, необхідно підняти і верхню кришку 10, поставивши и вертикально Через кілька хвилин після відключення конфорок заслінку 17 у витяжній трубі 8 можна повністю перекрити Тоді витяжка на певний час перетвориться на духовку, в якій їжа буде доводитись до готовності без затрат енергоносіїв Найбільша економія енергоносіїв досягається тоді, коли одночасно готується їжа на усіх 4-х конфорках 58577 іг. З Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
