Пристрій для безперервного намотування у рулон і змотування з рулону гнучких плоских виробів
Формула / Реферат

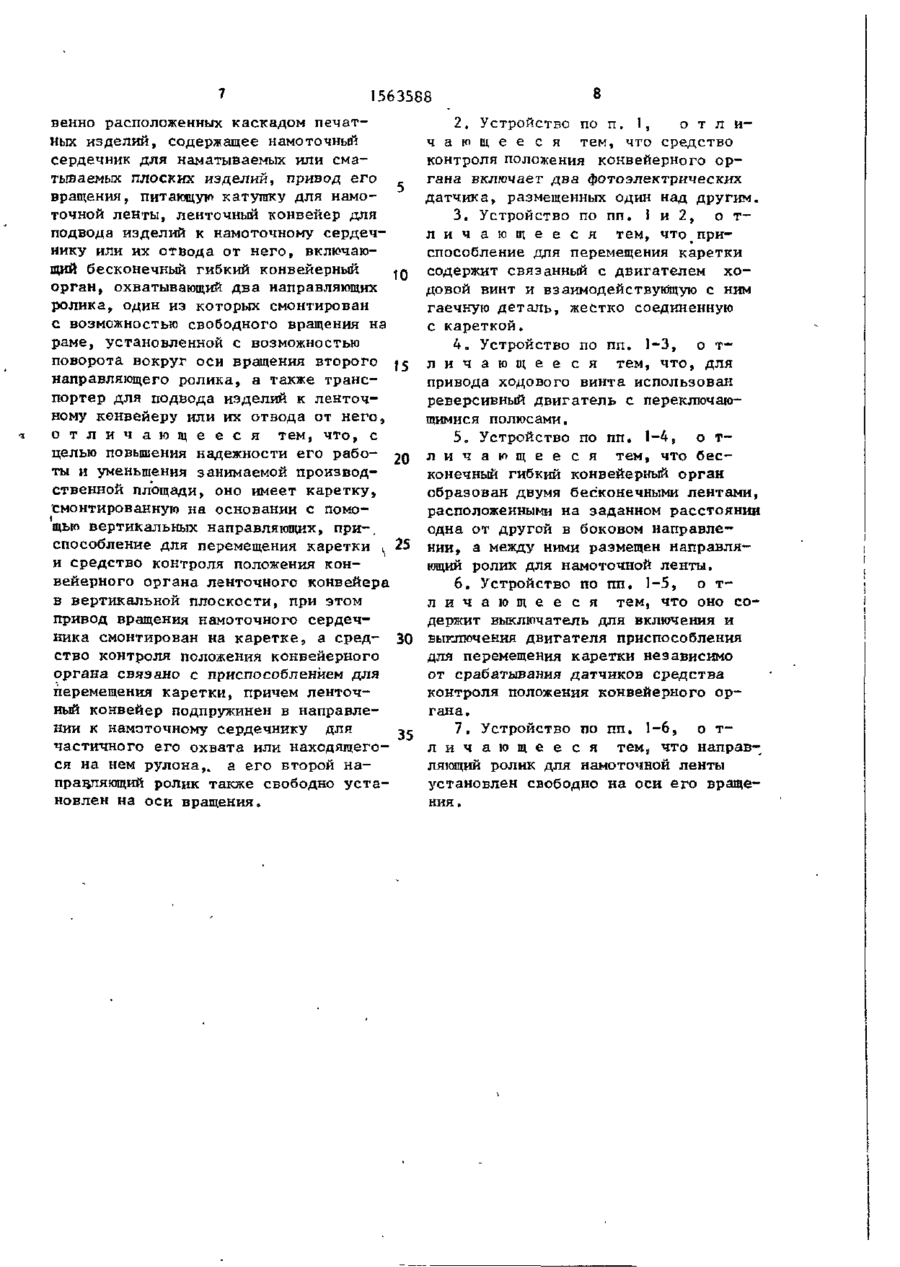

1. Устройство для непрерывной намотки в рулон и сматывания с рулона гибких плоских изделий, преимущественно расположенных каскадом печатных изделий, содержащее намоточный сердечник для наматываемых или сматываемых плоских изделий, привод его вращения, питающую катушку для намоточной ленты, ленточный конвейер для подвода изделий к намоточному сердечнику или их отвода от него, включающий бесконечный гибкий конвейерный орган, охватывающий два направляющих ролика, один из которых смонтирован с возможностью свободного вращения на раме, установленной с возможностью поворота вокруг оси вращения второго направляющего ролика, а также транспортер для подвода изделий к ленточному конвейеру или их отвода от него, отличающееся тем, что, с целью повышения надежности его работы и уменьшения занимаемой производственной площади, оно имеет каретку, смонтированную на основании с помощью вертикальных направляющих, приспособление для перемещения каретки и средство контроля положения конвейерного органа ленточного конвейера в вертикальной плоскости, при этом привод вращения намоточного сердечника смонтирован на каретке, а средство контроля положения конвейерного органа связано с приспособлением для перемещения каретки, причем ленточный конвейер подпружинен в направлении к намоточному сердечнику для частичного его охвата или находящегося на нем рулона, а его второй направляющий ролик также свободно установлен на оси вращения.
2. Устройство по п. 1, отличающееся тем, что средство контроля положения конвейерного органа включает два фотоэлектрических датчика, размещенных один над другим.
3. Устройство по пп. 1 и 2, отличающееся тем, что приспособление для перемещения каретки содержит связанный с двигателем ходовой винт и взаимодействующую с ним гаечную деталь, жестко соединенную с кареткой.
4. Устройство по пп. 1-3, отличающееся тем, что для привода ходового винта использован реверсивный двигатель с переключающимися полюсами.
5. Устройство по п. 1-4, отличающееся тем, что бесконечный гибкий конвейерный орган образован двумя бесконечными лентами, расположенными на заданном расстоянии одна от другой в боковом направлении, а между ними размещен направляющий ролик для намоточной ленты.
6. Устройство по пп. 1-5, отличающееся тем, что оно содержит выключатель для включения и выключения двигателя приспособления для перемещения каретки независимо от срабатывания датчиков средства контроля положения конвейерного органа.
7. Устройство по пп. 1-6, отличающееся тем, что направляющий ролик для намоточной ленты установлен свободно на оси его вращения.
Текст

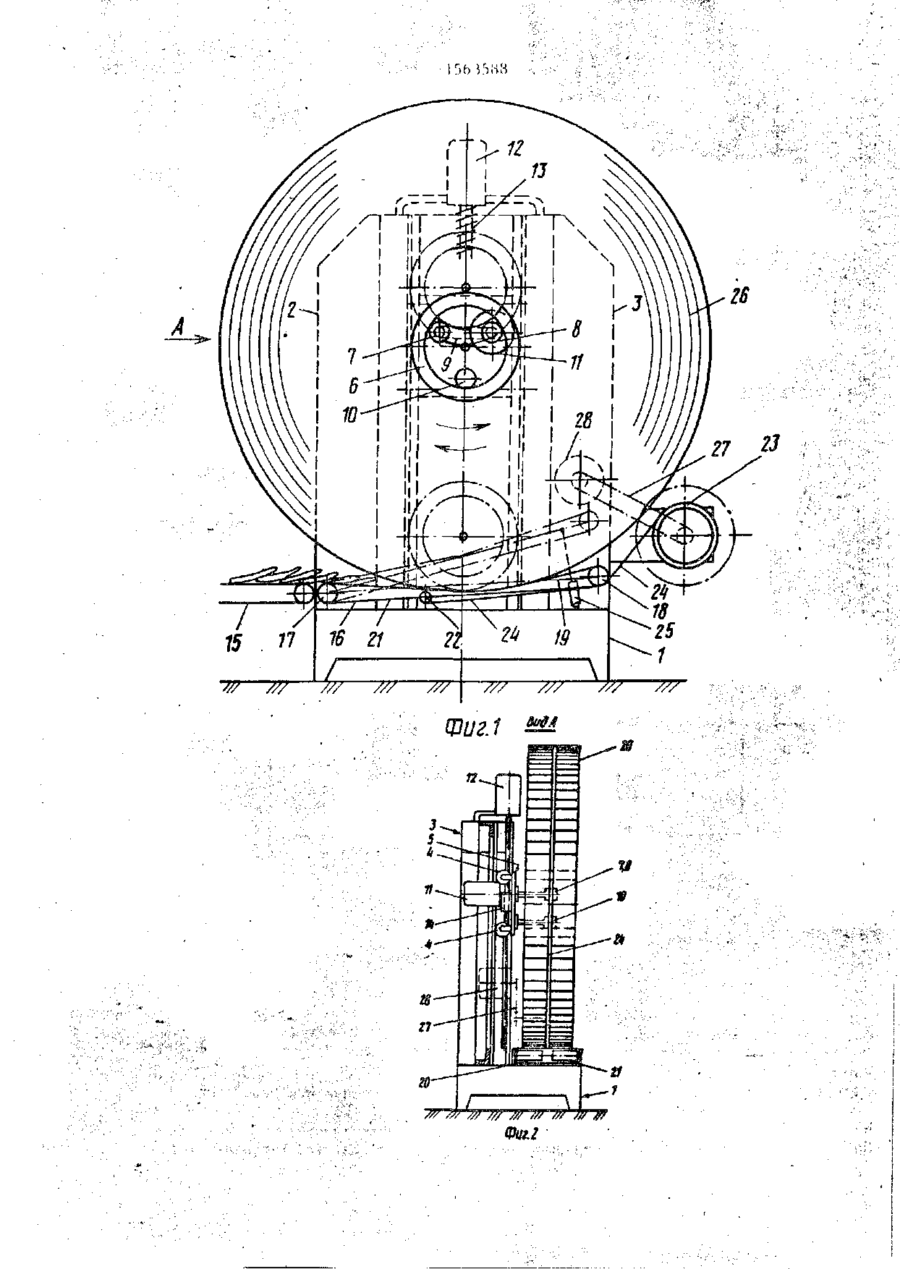

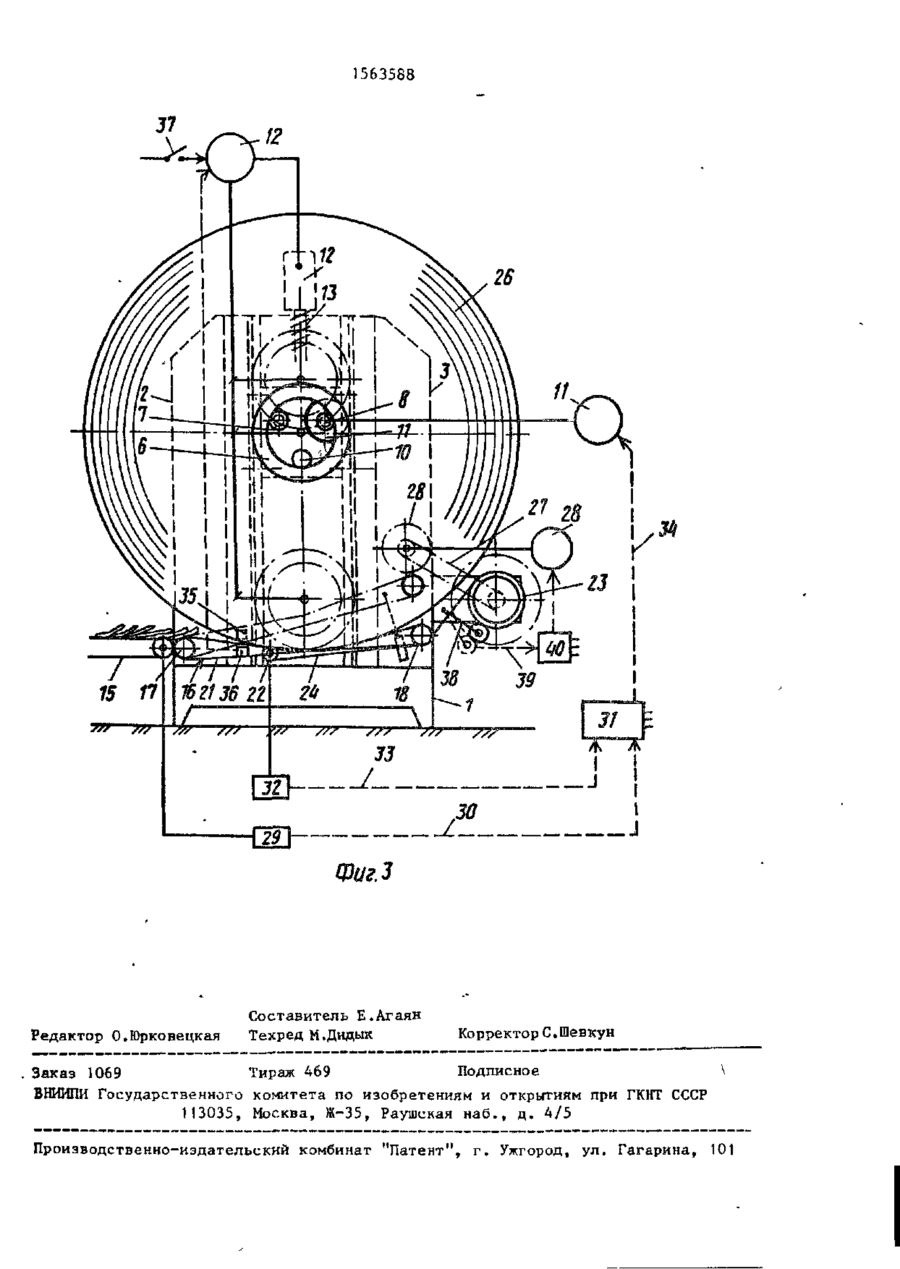

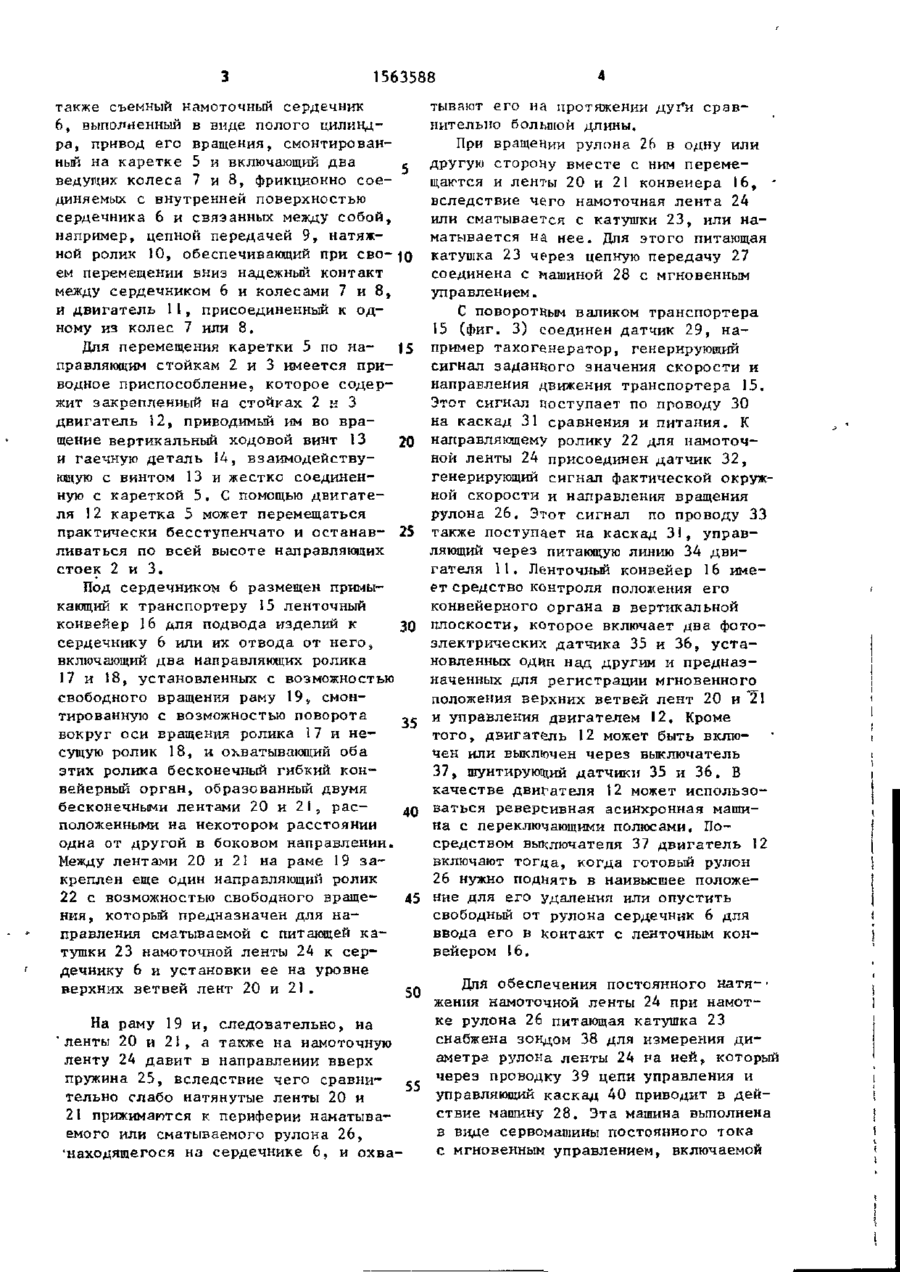

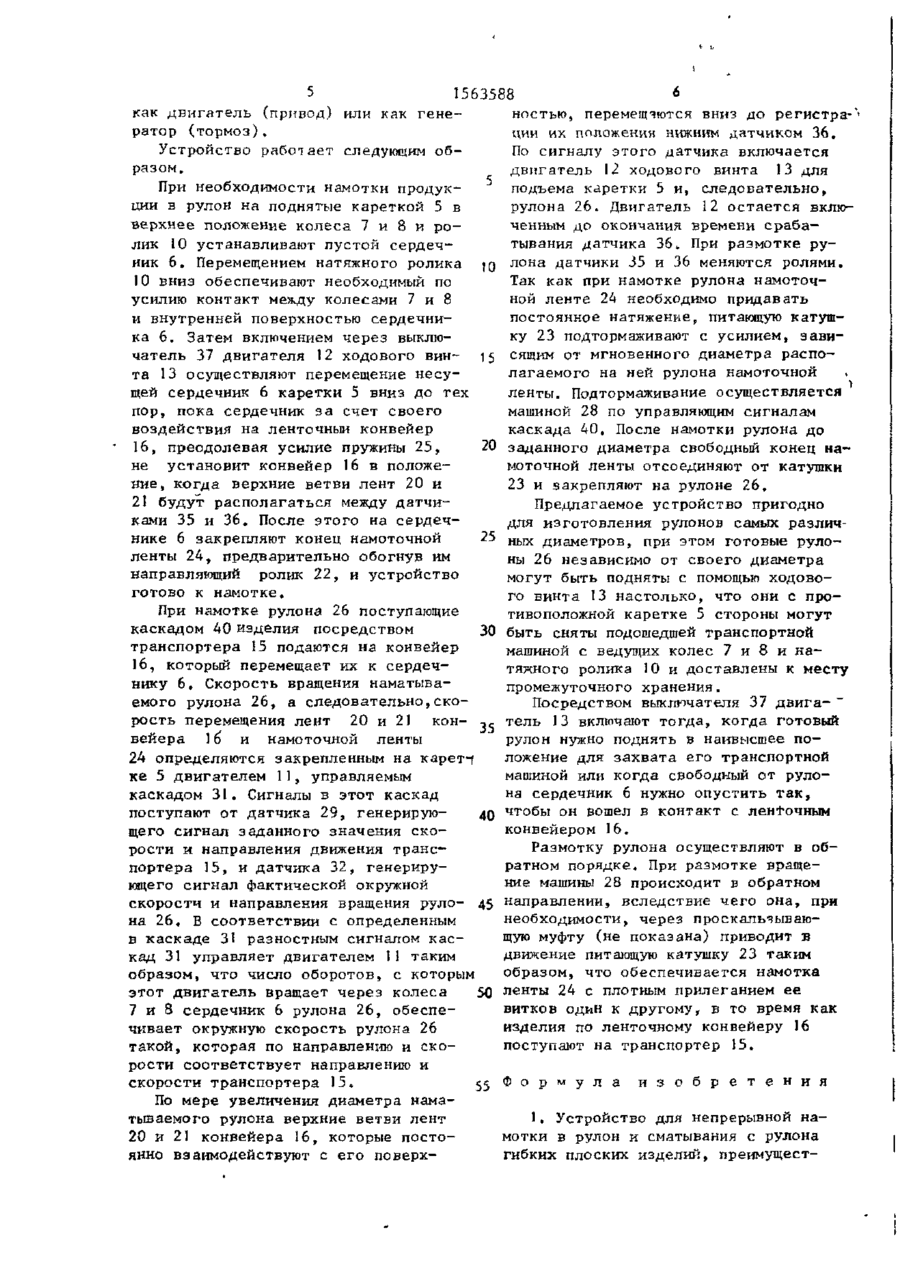

Изобретение относится к области полиграфического производства и направлено на повышение надежности работы устройства для непрерывной намотки в рулон и сматывания с рулона гибких плоских изделий, в частности, сфальцованной печатной продукции. В состав данного устройства входят намоточный сердечник, его привод, пита Изобретение относится к полиграфическому производству и может быть использовано в качестве накопителя печатных изделий, например сфальцованной печатной продукции. Целью изобретения является повышение надежности работы устройства для непрерывной намотки в рулон и сматывания с рулона гибких плоских изделий, а также уменьшение занимаемой устройством производственной площади, На фиг. 1 представлено устройство для непрерывной намотки в рулон и ющая катушка для намоточной ленты и ленточный конвейер (ЛК) для подвода изделий к намоточному сердечнику или их отвода от него. ЛК включает бесконечный гибкий конвейерный орган, охватывающий два направляющих ролика, свободно смонтированных на раме, имеющей возможность поворачиваться вокруг оси вращения одного из направляющих роликов. Кроме того, устройство имеет транспортер для подвода изделий к ЛК или их отвода от него. В предлагаемом устройстве привод вращения сердечника размещен на подвижной в вертикальной плоскости каретке. В устр-ве имеется средство контроля положения конвейерного органа ЛК в вертикальной плоскости, посредством которого управляется приспособление для перемещения каретки, а ЛК выполнен подпружиненным в направлении к намоточному сердечнику для частичного его охвата. 6 з.п. ф-лы, 3 ил. сматывания с рулона гибких плоских изделий; на фиг. 2 - вид А на фиг
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B65H 29/66
Мітки: рулону, намотування, плоских, пристрій, змотування, виробів, гнучких, безперервного, рулон
