Машина для підборки плоских виробів

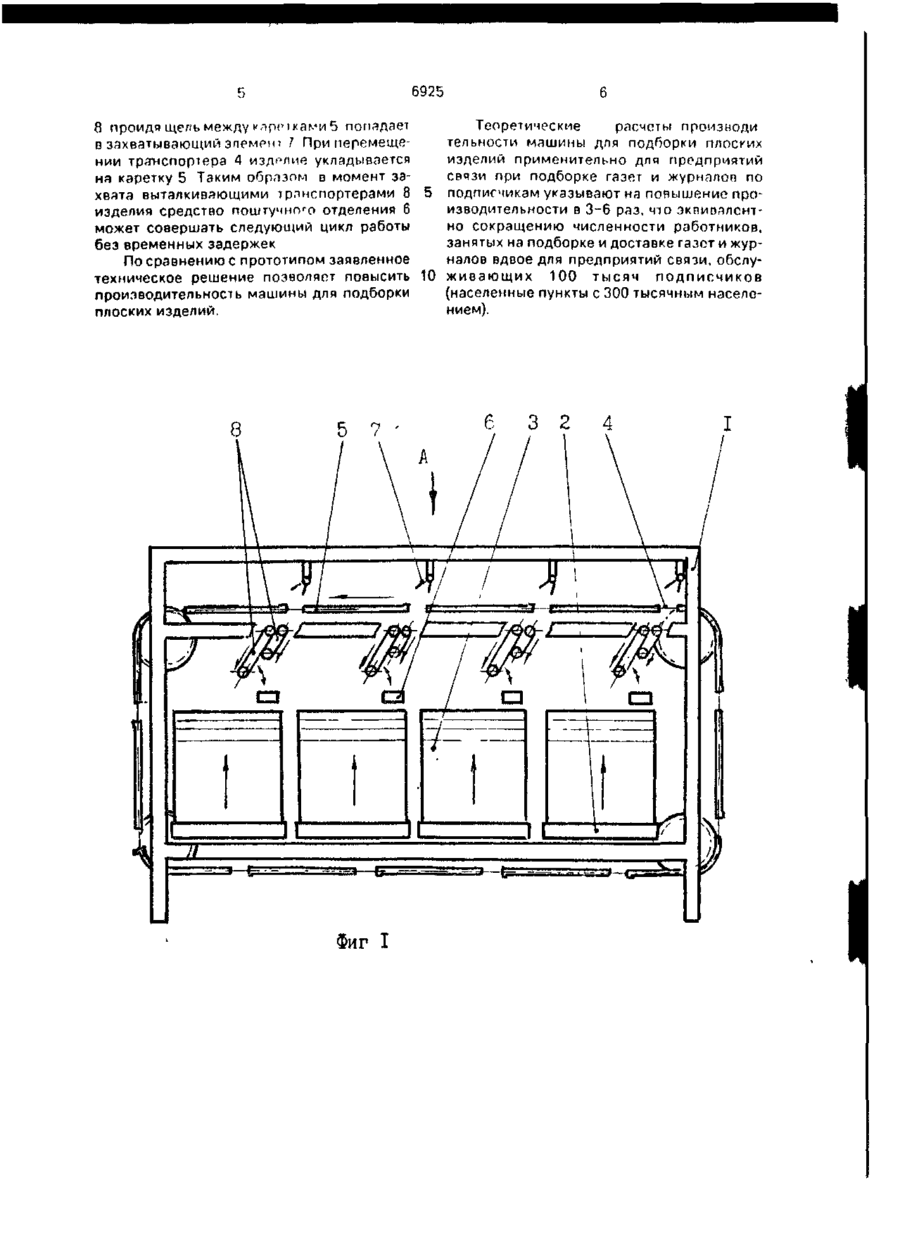

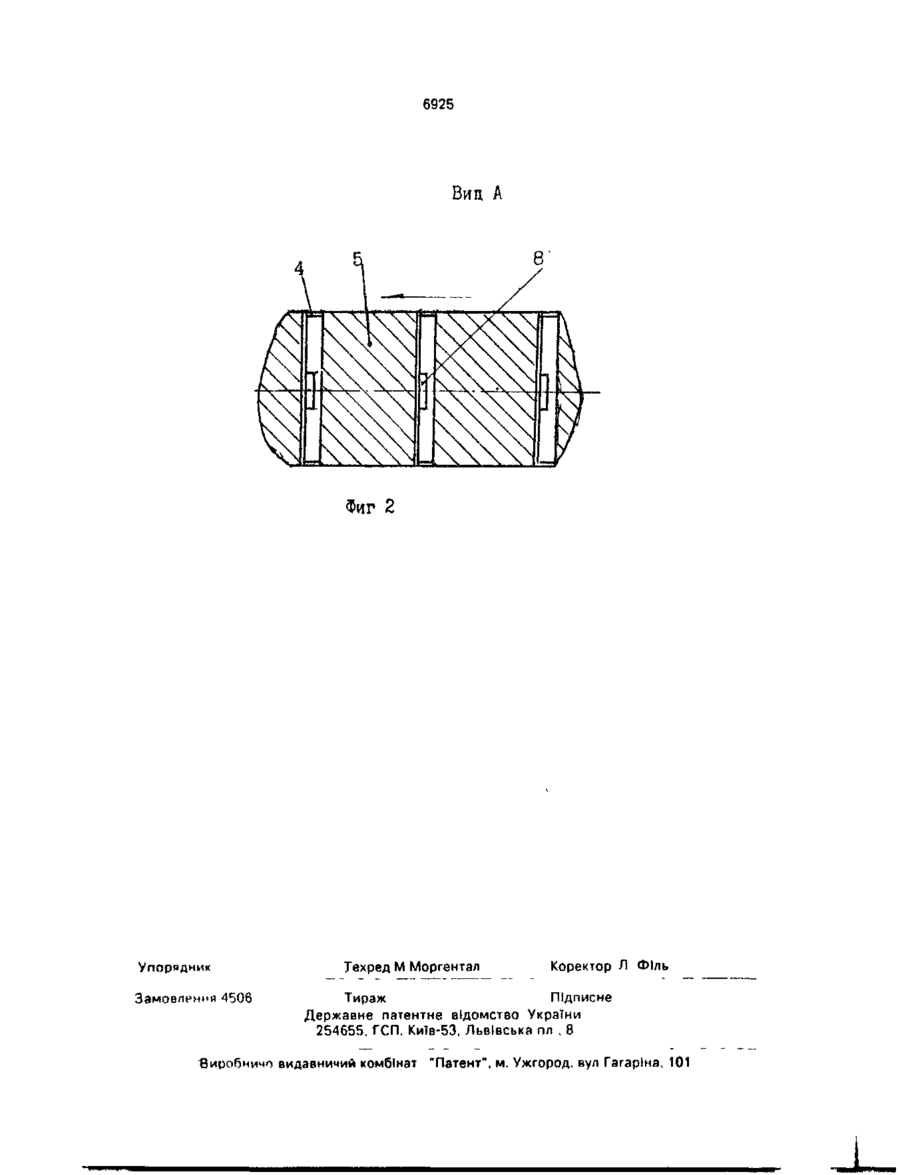

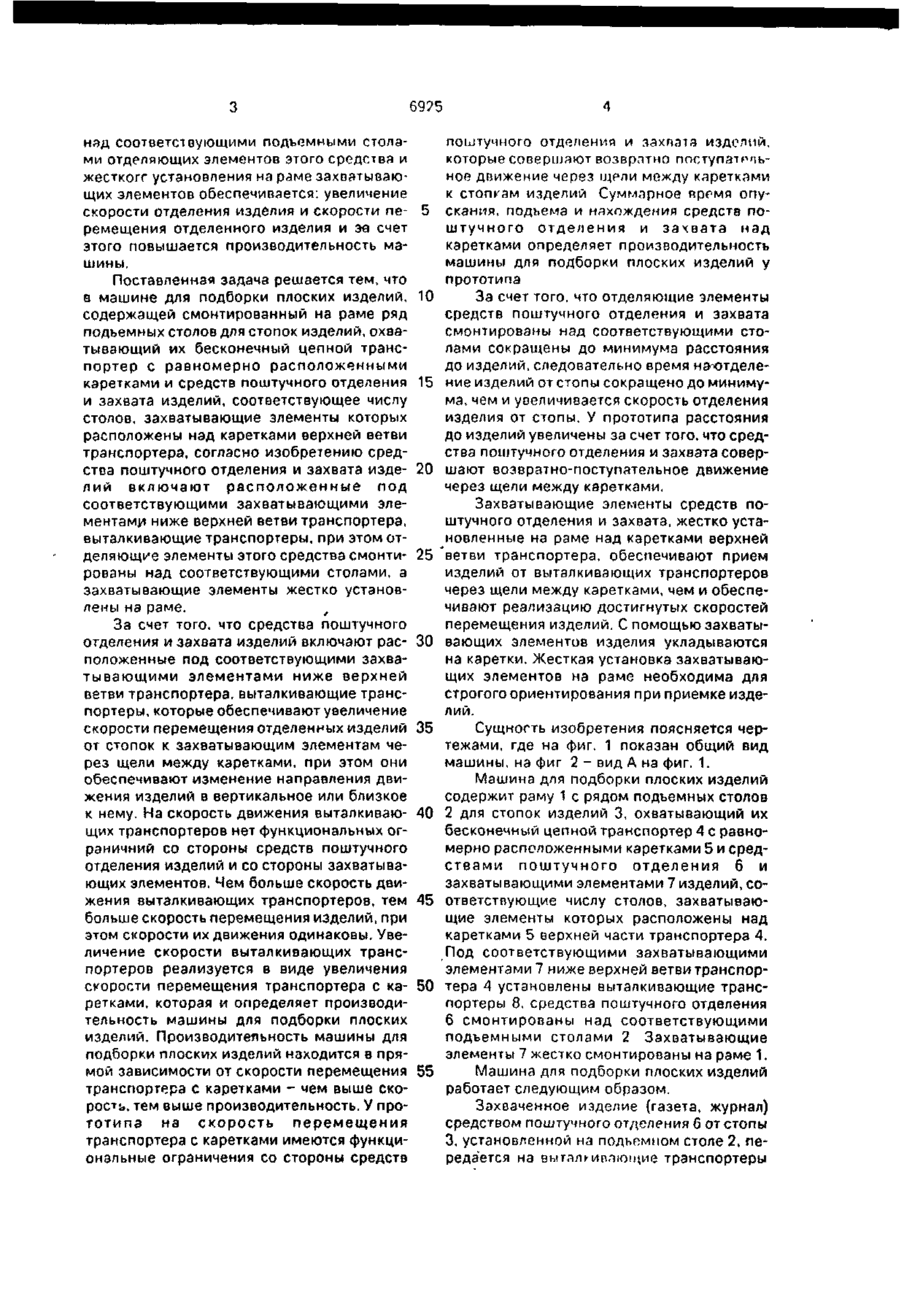

Машина для подборки плоских изделий, содержащая смонтированные на раме ряд подъемных столов для стопок изделий, охватывающий их бесконечный цепной транс портер с равномерно расположенными каретками, и средства поштучного отделения и захвата изделий, соответствующие числу столов, захватывающие элементы которых расположены над каретками верхней ветви транспортера, о т л и ч а ю щ а я с я тем что средства поштучного отделения и захвата изделий включают расположенные под соответствующим захватывающими элементами, ниже верхней ветви транспортера, выталкивающие транспортеры, при этом отделяющие элементы этого средства смонтированы над соответствующими подъемными столами, а захватывающие элементы жестко установлены на раме Изобретение относится к производству, в котором необходимо подбирать и укладывать в определенной последовательности тонкие изделия, например, листы. Преимущественная область применения, полиграфия и предприятия связи при подборке газет и журналов по подписчикам. Наиболее близкой к заявленному техническому решению является конструкция подборочной машины для подборки плоских изделий, состоящая из ряда подъемных столов для стопок изделий, смонтированных на раме, охватывающего их равномерно движущегося бесконечного цепного транспортера с равномерно расположенными каретками и средств поштучного отделения и захвата, соответствующие числу столов, захватывающие элементы которых расположены над каретками верхней ветви транспортера, совершающие возвратно-поступательное движение (Проспект фирмы ИНЖ Э+К Рихтер ОХГ, Австрия. Производственные системы для печати и обработки, 1987 г. стр. 22). Отделение и захват изделий от стопок происходит в момент открытия каретками доступа средствам поштучного отделения и захвата изделий с последующей выкладкой их на каретки. Недостатком известной конструкции является низкая производительность, высокие скорости движения транспортера с каретками, при увеличении производительности растет шаг установки кареток, а следовательно, габариты машины В основу изобретения поставлена задача создания машины для подборки плоских изделий, в которой за счет средств поштучного отделения и захвата изделий, включающих расположенные под соответствующими захватывающими элементами ниже верхней ветви транспортера, выталкивающие транспортеры, а также за счет смонтированных С > о о ю ел О 69?5 над соответствующими подъемными столами отделяющих элементов этого средства и жесткогг установления на раме захватывающих элементов обеспечивается: увеличение скорости отделения изделия и скорости перемещения отделенного изделия и эв счет этого повышается производительность машины. Поставленная задача решается тем, что в машине для подборки плоских изделий, содержащей смонтированный на раме ряд подъемных столов для стопок изделий, охватывающий их бесконечный цепной транспортер с равномерно расположенными каретками и средств поштучного отделения и захвата изделий, соответствующее числу столов, захватывающие элементы которых расположены над каретками верхней ветви транспортера, согласно изобретению средства поштучного отделения и захвата изделий включают расположенные под соответствующими захватывающими элементам^ ниже верхней ветви транспортера, выталкивающие транспортеры, при этом отделяющие элементы этого средства смонтированы над соответствующими столами, а захватывающие элементы жестко установлены иа раме. За счет того, что средства поштучного отделения и захвата изделий включают расположенные под соответствующими захватывающими элементами ниже верхней ветви транспортера, выталкивающие транспортеры, которые обеспечивают увеличение скорости перемещения отделенных изделий от стопок к захватывающим элементам через щели между каретками, при этом они обеспечивают изменение направления движения изделий в вертикальное или близкое к нему. На скорость движения выталкивающих транспортеров нет функциональных ограничний со стороны средств поштучного отделения изделий и со стороны захватывающих элементов. Чем больше скорость движения выталкивающих транспортеров, тем больше скорость перемещения изделий, при этом скорости их движения одинаковы. Увеличение скорости выталкивающих транспортеров реализуется в виде увеличения скорости перемещения транспортера с каретками. которая и определяет производительность машины для подборки плоских изделий. Производительность машины для подборки плоских изделий находится в прямой зависимости от скорости перемещения транспортера с каретками - чем выше скорость, тем выше производительность. У прототипа на скорость перемещения транспортера с каретками имеются функциональные ограничения со стороны средств 5 10 15 20 25 30 35 40 45 50 55 поштучного отделения и захпата изделий, которые совершают возвратно поступатппьное движение через щели между каретками к стопкам изделий Суммарное йргмя опускания, подъема и нахождения средств поштучного отделения и захвата над каретками определяет производительность машины для подборки плоских изделий у прототипа За счет того, что отделяющие элементы средств поштучного отделения и захвата смонтированы над соответствующими столами сокращены до минимума расстояния до изделий, следовательно время на^отделение изделий от стопы сокращено до минимума, чем и увеличивается скорость отделения изделия от стопы, У прототипа расстояния до изделий увеличены за счет того, что средства поштучного отделения и захвата совершают возвратно-поступательное движение через щели между каретками. Захватывающие элементы средств поштучного отделения и захвата, жестко установленные на раме над каретками верхней ветви транспортера, обеспечивают прием изделий от выталкивающих транспортеров через щели между каретками, чем и обеспечивают реализацию достигнутых скоростей перемещения изделий. С помощью захватывающих элементов изделия укладываются на каретки. Жесткая установка захватывающих элементов на раме необходима для строгого ориентирования при приемке изделий. Сущность изобретения поясняется чертежами, где на фиг. 1 показан общий вид машины, на фиг 2 - вид А на фиг. 1. Машина для подборки плоских изделий содержит раму 1 с рядом подъемных столов 2 для стопок изделий 3, охватывающий их бесконечный цепной транспортер 4 с равномерно расположенными каретками 5 и средствами поштучного отделения 6 и захватывающими элементами 7 изделий, соответствующие числу столов, захватывающие элементы которых расположены над каретками 5 верхней части транспортера 4. Под соответствующими захватывающими элементами 7 ниже верхней ветви транспортера 4 установлены выталкивающие транспортеры 8, средства поштучного отделения 6 смонтированы над соответствующими подъемными столами 2 Захватывающие элементы 7 жестко смонтированы на раме 1. Машина для подборки плоских изделий работает следующим образом. Захваченное изделие (газета, журнал) средством поштучного отделения 6 от стопы 3, установленной на подъемном столе 2, передается на выталкивающие транспортеры 6925 Теоретические расчеты производи 8 пройдя щель между клргтками 5 попадает тельности машины для подборки плоских в захватывающий элемет I При перемещеизделий применительно для предприятий нии транспортера 4 изделие укладывается связи при подборке газет и журналов по на каретку 5 Таким образом в момент заподписчикам указывают на повышение прохвата выталкивающими транспортерами 8 изводительности в 3-6 раз, что эквивалентизделия средство поштучного отделения б но сокращению численности работников, может совершать следующий цикл работы занятых на подборке и доставке газет и журбез временных задержек налов вдвое для предприятий связи, обслуПо сравнению с прототипом заявленное техническое решение позволяет повысить 10 ж и в а ю щ и х 100 тысяч п о д п и с ч и к о в (населенные пункты с 300 тысячным населепроизводительность машины для подборки нием). плоских изделий. 6 8 Фиг I 3 2 4 6925 Виц А Фиг 2 Упорядник Замовлення 4506 Техред М Моргентал Коректор Л ФІль Тираж Підписне Державне патентне відомство України 254655. ГСП, Київ-53, Львівська пл , 8 Виробничо видавничий комбінат "Патент", м. Ужгород, вул Гагаріна, 101
