Пристрій для розміщення рекламних матеріалів

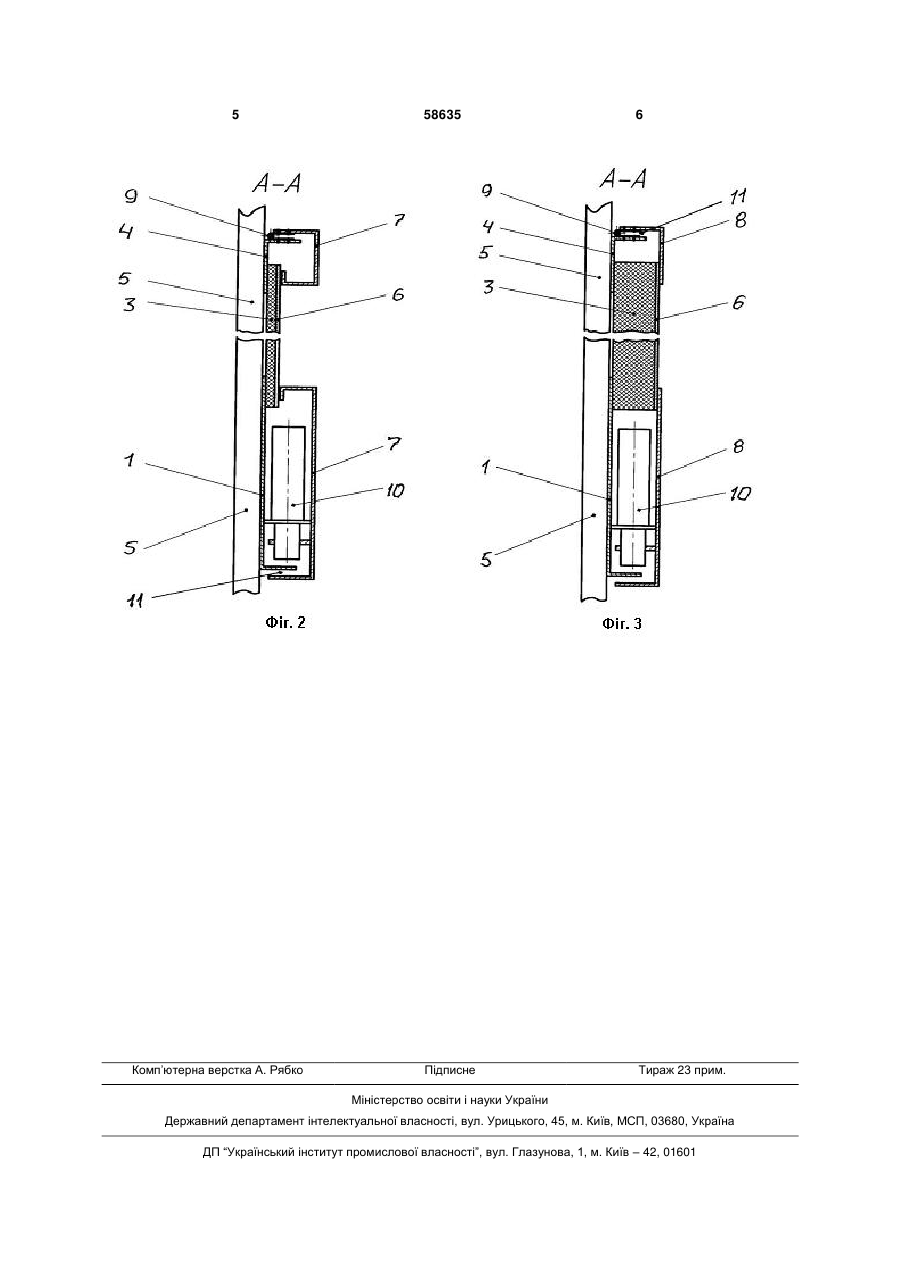

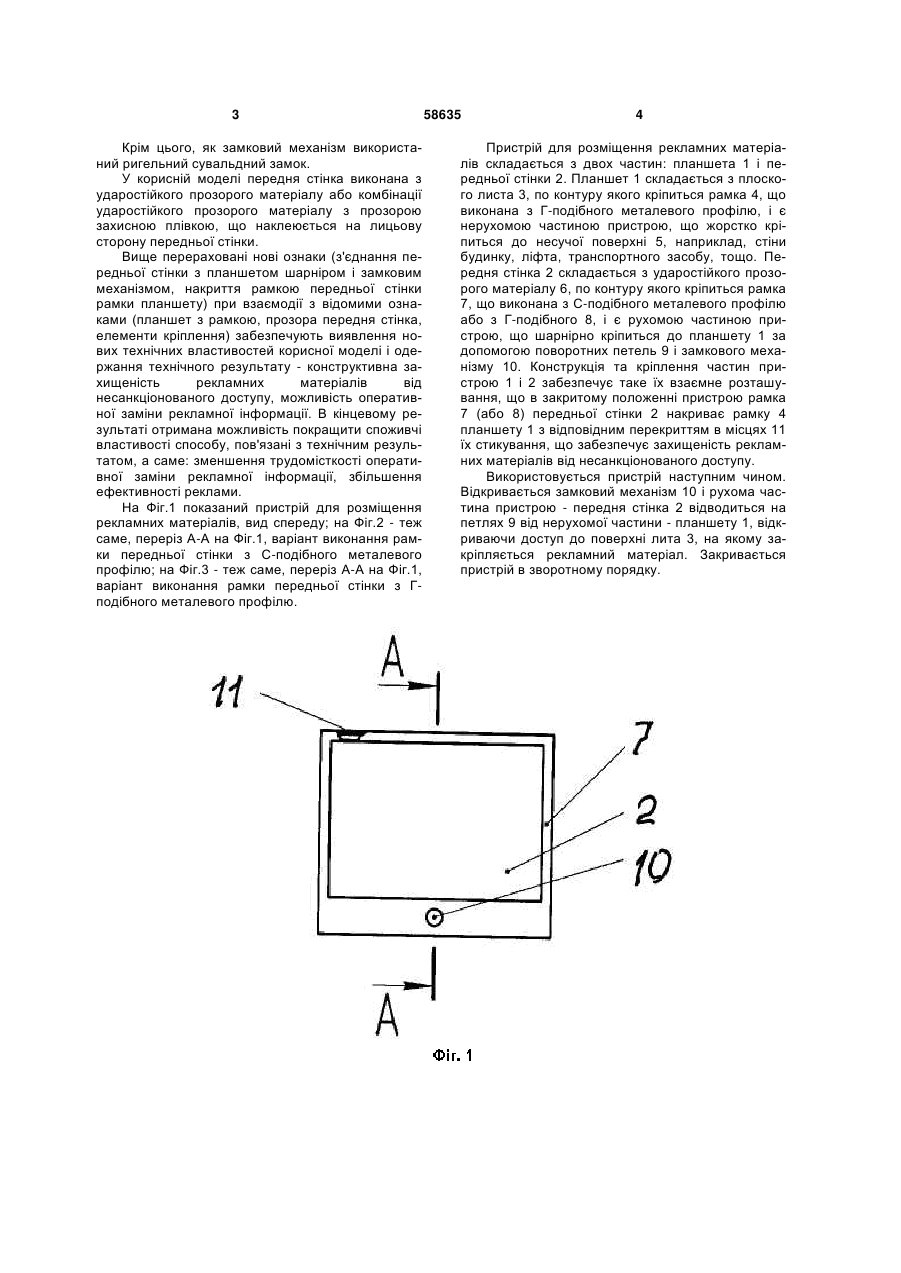

1. Пристрій для розміщення рекламних матеріалів, що містить планшет з рамкою з конструктивним забезпеченням жорсткого кріплення до несучої поверхні, прозору передню стінку з рамкою, елементи кріплення, який відрізняється тим, що передня стінка з'єднана з планшетом у верхній частині шарнірно, а нижній - замковим механізмом, причому рамка передньої стінки в закритому положенні пристрою накриває рамку планшета. 2. Пристрій за п. 1, який відрізняється тим, що рамка планшета виготовлена з Г-подібного металевого профілю. 3. Пристрій за п. 1, який відрізняється тим, що рамка передньої стінки виготовлена з С-подібного 3 Крім цього, як замковий механізм використаний ригельний сувальдний замок. У корисній моделі передня стінка виконана з ударостійкого прозорого матеріалу або комбінації ударостійкого прозорого матеріалу з прозорою захисною плівкою, що наклеюється на лицьову сторону передньої стінки. Вище перераховані нові ознаки (з'єднання передньої стінки з планшетом шарніром і замковим механізмом, накриття рамкою передньої стінки рамки планшету) при взаємодії з відомими ознаками (планшет з рамкою, прозора передня стінка, елементи кріплення) забезпечують виявлення нових технічних властивостей корисної моделі і одержання технічного результату - конструктивна захищеність рекламних матеріалів від несанкціонованого доступу, можливість оперативної заміни рекламної інформації. В кінцевому результаті отримана можливість покращити споживчі властивості способу, пов'язані з технічним результатом, а саме: зменшення трудомісткості оперативної заміни рекламної інформації, збільшення ефективності реклами. На Фіг.1 показаний пристрій для розміщення рекламних матеріалів, вид спереду; на Фіг.2 - теж саме, переріз А-А на Фіг.1, варіант виконання рамки передньої стінки з С-подібного металевого профілю; на Фіг.3 - теж саме, переріз А-А на Фіг.1, варіант виконання рамки передньої стінки з Гподібного металевого профілю. 58635 4 Пристрій для розміщення рекламних матеріалів складається з двох частин: планшета 1 і передньої стінки 2. Планшет 1 складається з плоского листа 3, по контуру якого кріпиться рамка 4, що виконана з Г-подібного металевого профілю, і є нерухомою частиною пристрою, що жорстко кріпиться до несучої поверхні 5, наприклад, стіни будинку, ліфта, транспортного засобу, тощо. Передня стінка 2 складається з ударостійкого прозорого матеріалу 6, по контуру якого кріпиться рамка 7, що виконана з С-подібного металевого профілю або з Г-подібного 8, і є рухомою частиною пристрою, що шарнірно кріпиться до планшету 1 за допомогою поворотних петель 9 і замкового механізму 10. Конструкція та кріплення частин пристрою 1 і 2 забезпечує таке їх взаємне розташування, що в закритому положенні пристрою рамка 7 (або 8) передньої стінки 2 накриває рамку 4 планшету 1 з відповідним перекриттям в місцях 11 їх стикування, що забезпечує захищеність рекламних матеріалів від несанкціонованого доступу. Використовується пристрій наступним чином. Відкривається замковий механізм 10 і рухома частина пристрою - передня стінка 2 відводиться на петлях 9 від нерухомої частини - планшету 1, відкриваючи доступ до поверхні лита 3, на якому закріпляється рекламний матеріал. Закривається пристрій в зворотному порядку. 5 Комп’ютерна верстка А. Рябко 58635 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
