Гумова суміш

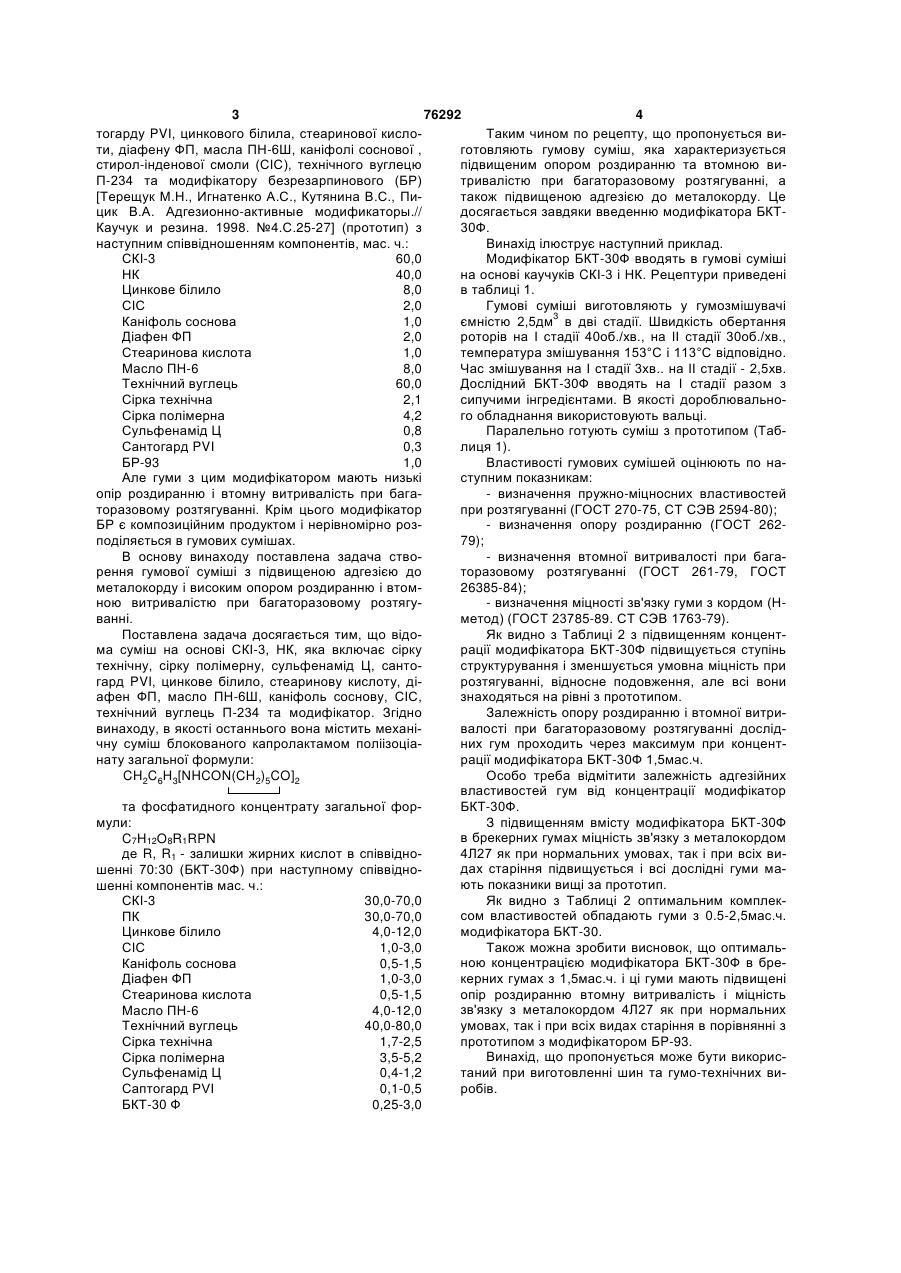

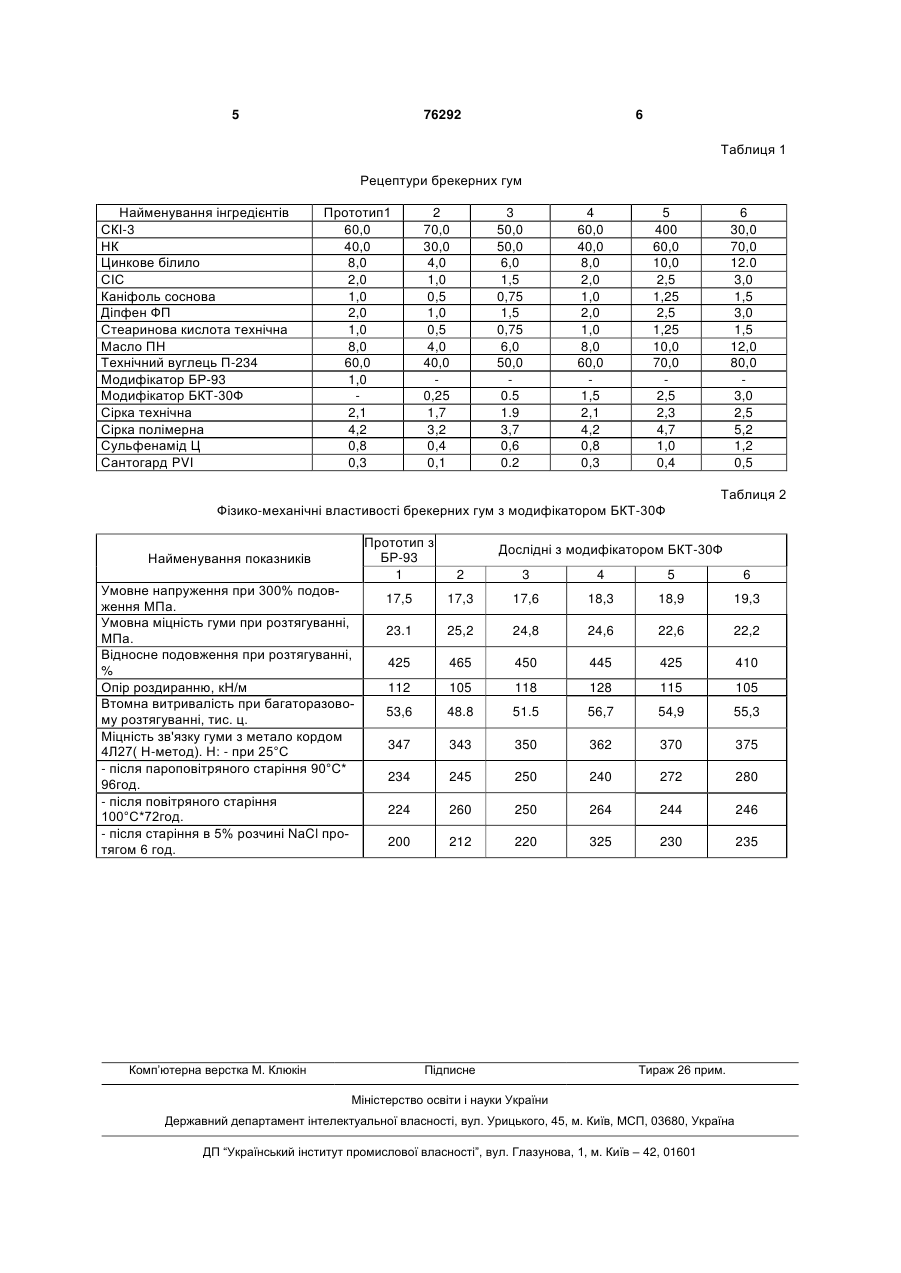

Гумова суміш на основі комбінації каучуків ізопренового СКІ-3 і натурального каучуку, до складу якої входить сірка технічна, сірка полімерна, сульфенамід Ц, сантогард PVI, цинкове білило, стеаринова кислота, діафен ФП, масло ПН-6Ш, каніфоль соснова, стиролінденова смола, техніч 3 76292 4 тогарду PVІ, цинкового білила, стеаринової кислоТаким чином по рецепту, що пропонується вити, діафену ФП, масла ПН-6Ш, каніфолі соснової , готовляють гумову суміш, яка характеризується стирол-інденової смоли (СІС), технічного вуглецю підвищеним опором роздиранню та втомною виП-234 та модифікатору безрезарпинового (БР) тривалістю при багаторазовому розтягуванні, а [Терещук М.Н., Игнатенко А.С., Кутянина В.С., Питакож підвищеною адгезією до металокорду. Це цик В.А. Адгезионно-активные модификаторы.// досягається завдяки введенню модифікатора БКТКаучук и резина. 1998. №4.С.25-27] (прототип) з 30Ф. наступним співвідношенням компонентів, мас. ч.: Винахід ілюструє наступний приклад. СКІ-3 60,0 Модифікатор БКТ-30Ф вводять в гумові суміші НК 40,0 на основі каучуків CКІ-3 і НК. Рецептури приведені Цинкове білило 8,0 в таблиці 1. СІС 2,0 Гумові суміші виготовляють у гумозмішувачі Каніфоль соснова 1,0 ємністю 2,5дм3 в дві стадії. Швидкість обертання Діафен ФП 2,0 роторів на І стадії 40об./хв., на II стадії 30об./хв., Стеаринова кислота 1,0 температура змішування 153°C і 113°С відповідно. Масло ПН-6 8,0 Час змішування на І стадії 3хв.. на II стадії - 2,5хв. Технічний вуглець 60,0 Дослідний БКТ-30Ф вводять на І стадії разом з Сірка технічна 2,1 сипучими інгредієнтами. В якості дороблювальноСірка полімерна 4,2 го обладнання використовують вальці. Сульфенамід Ц 0,8 Паралельно готують суміш з прототипом (ТабСантогард PVI 0,3 лиця 1). БР-93 1,0 Властивості гумових сумішей оцінюють по наАле гуми з цим модифікатором мають низькі ступним показникам: опір роздиранню і втомну витривалість при бага- визначення пружно-міцносних властивостей торазовому розтягуванні. Крім цього модифікатор при розтягуванні (ГОСТ 270-75, СТ СЭВ 2594-80); БР є композиційним продуктом і нерівномірно роз- визначення опору роздиранню (ГОСТ 262поділяється в гумових сумішах. 79); В основу винаходу поставлена задача ство- визначення втомної витривалості при багарення гумової суміші з підвищеною адгезією до торазовому розтягуванні (ГОСТ 261-79, ГОСТ металокорду і високим опором роздиранню і втом26385-84); ною витривалістю при багаторазовому розтягу- визначення міцності зв'язку гуми з кордом (Нванні. метод) (ГОСТ 23785-89. СТ СЭВ 1763-79). Поставлена задача досягається тим, що відоЯк видно з Таблиці 2 з підвищенням концентма суміш на основі СКІ-3, НК, яка включає сірку рації модифікатора БКТ-30Ф підвищується ступінь технічну, сірку полімерну, сульфенамід Ц, сантоструктурування і зменшується умовна міцність при гард PVI, цинкове білило, стеаринову кислоту, дірозтягуванні, відносне подовження, але всі вони афен ФП, масло ПН-6Ш, каніфоль соснову, СІС, знаходяться на рівні з прототипом. технічний вуглець П-234 та модифікатор. Згідно Залежність опору роздиранню і втомної витривинаходу, в якості останнього вона містить механівалості при багаторазовому розтягуванні дослідчну суміш блокованого капролактамом поліізоціаних гум проходить через максимум при концентнату загальної формули: рації модифікатора БКТ-30Ф 1,5мас.ч. Особо треба відмітити залежність адгезійних CH2C6H3[NHCON(CH2)5CO]2 властивостей гум від концентрації модифікатор БКТ-30Ф. та фосфатидного концентрату загальної форЗ підвищенням вмісту модифікатора БКТ-30Ф мули: в брекерних гумах міцність зв'язку з металокордом C7H12O8R1RPN 4Л27 як при нормальних умовах, так і при всіх виде R, R1 - залишки жирних кислот в співвіднодах старіння підвищується і всі дослідні гуми машенні 70:30 (БКТ-30Ф) при наступному співвідноють показники вищі за прототип. шенні компонентів мас. ч.: Як видно з Таблиці 2 оптимальним комплекСКІ-3 30,0-70,0 сом властивостей обпадають гуми з 0.5-2,5мас.ч. ПК 30,0-70,0 модифікатора БКТ-30. Цинкове білило 4,0-12,0 Також можна зробити висновок, що оптимальСІС 1,0-3,0 ною концентрацією модифікатора БКТ-30Ф в бреКаніфоль соснова 0,5-1,5 керних гумах з 1,5мас.ч. і ці гуми мають підвищені Діафен ФП 1,0-3,0 опір роздиранню втомну витривалість і міцність Стеаринова кислота 0,5-1,5 зв'язку з металокордом 4Л27 як при нормальних Масло ПН-6 4,0-12,0 умовах, так і при всіх видах старіння в порівнянні з Технічний вуглець 40,0-80,0 прототипом з модифікатором БP-93. Сірка технічна 1,7-2,5 Винахід, що пропонується може бути викорисСірка полімерна 3,5-5,2 таний при виготовленні шин та гумо-технічних виСульфенамід Ц 0,4-1,2 робів. Саптогард PVI 0,1-0,5 БКТ-30 Ф 0,25-3,0 5 76292 6 Таблиця 1 Рецептури брекерних гум Найменування інгредієнтів СКІ-3 НК Цинкове білило СІС Каніфоль соснова Діпфен ФП Стеаринова кислота технічна Масло ПН Технічний вуглець П-234 Модифікатор БР-93 Модифікатор БКТ-30Ф Сірка технічна Сірка полімерна Сульфенамід Ц Сантогард PVI Прототип1 60,0 40,0 8,0 2,0 1,0 2,0 1,0 8,0 60,0 1,0 2,1 4,2 0,8 0,3 2 70,0 30,0 4,0 1,0 0,5 1,0 0,5 4,0 40,0 0,25 1,7 3,2 0,4 0,1 3 50,0 50,0 6,0 1,5 0,75 1,5 0,75 6,0 50,0 0.5 1.9 3,7 0,6 0.2 4 60,0 40,0 8,0 2,0 1,0 2,0 1,0 8,0 60,0 1,5 2,1 4,2 0,8 0,3 5 400 60,0 10,0 2,5 1,25 2,5 1,25 10,0 70,0 2,5 2,3 4,7 1,0 0,4 6 30,0 70,0 12.0 3,0 1,5 3,0 1,5 12,0 80,0 3,0 2,5 5,2 1,2 0,5 Таблиця 2 Фізико-механічні властивості брекерних гум з модифікатором БКТ-30Ф Прототип з БР-93 1 Найменування показників Умовне напруження при 300% подовження МПа. Умовна міцність гуми при розтягуванні, МПа. Відносне подовження при розтягуванні, % Опір роздиранню, кН/м Втомна витривалість при багаторазовому розтягуванні, тис. ц. Міцність зв'язку гуми з метало кордом 4Л27( Н-метод). Н: - при 25°C - після пароповітряного старіння 90°С* 96год. - після повітряного старіння 100°С*72год. - після старіння в 5% розчині NаCl протягом 6 год. Комп’ютерна верстка М. Клюкін 2 3 4 5 6 17,5 17,3 17,6 18,3 18,9 19,3 23.1 25,2 24,8 24,6 22,6 22,2 425 465 450 445 425 410 112 105 118 128 115 105 53,6 48.8 51.5 56,7 54,9 55,3 347 343 350 362 370 375 234 245 250 240 272 280 224 260 250 264 244 246 200 212 220 325 230 235 Дослідні з модифікатором БКТ-30Ф Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
