Генератор гідравлічних імпульсів

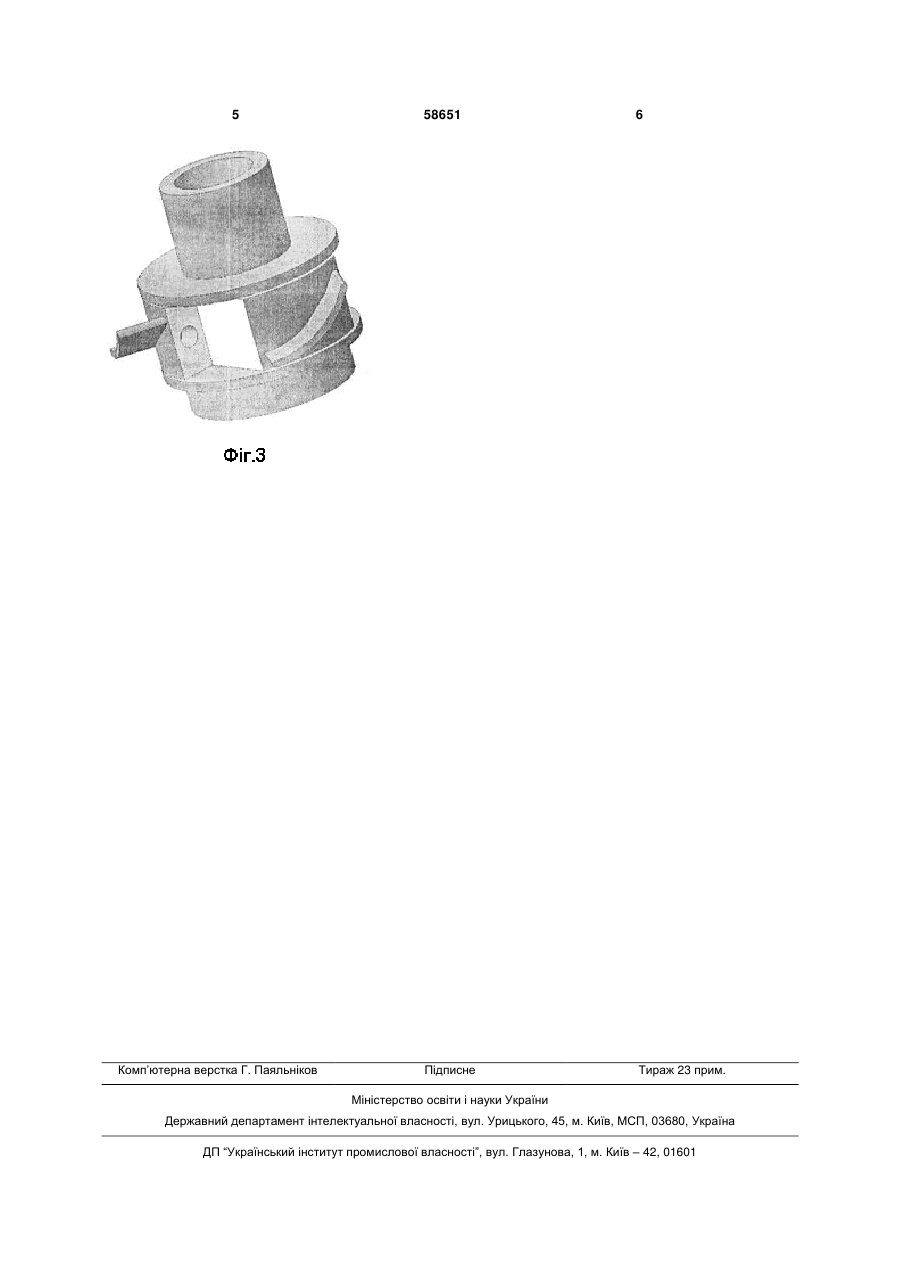

Генератор гідравлічних імпульсів, що містить циліндричну камеру з симетрично розміщеними тангенціальними отворами для підведення потоку рідини і ротор з відповідними каналами експоненціальної форми, що обертається завдяки дії реактивної струмини, який відрізняється тим, що на зовнішній поверхні ротора між вихідними отворами розміщені шнекоподібні пластини. (19) (21) u201009206 (22) 22.07.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ЯВОРСЬКИЙ ВОЛОДИМИР МИКОЛАЙОВИЧ, ЧЕРНОВА МИРОСЛАВА ЄВГЕНІЇВНА, ЧЕРНОВ БОРИС ОЛЕКСАНДРОВИЧ, ІЛЬКІВ ІГОР МИХАЙЛОВИЧ, ЗАПАДНЮК МАКСИМ МИКОЛАЙОВИЧ (73) ЧЕРНОВ БОРИС ОЛЕКСАНДРОВИЧ 3 коливання, як можна ближче до об'єкту очистки, і які в своєму розкладі вміщали б як низьку, так і високу частоту, для того створивши шпаруватість, наприклад 1:100, можна потужність короткого імпульсу ,по крайній мірі, теоретично підняти в 100 раз. Перечислені генератори не в повній мірі відповідають вимогам інтенсифікації видобування нафти і газу та очистки при вибійної зони і виносу флюїду. Завданням при розробці генераторів гідравлічних імпульсів було створити такий імпульсний генератор, який би мав великий ККД, створював короткі імпульси, що містять високі частоти (10005000) Гц, що ефективні для очистки поверхні, і послідовність імпульсів (50-150) Гц, що містять низькі частоти, які проникають на десятки сантиметрів і при дії з часом збільшують рухливість флюїду в порах, що при наявності градієнту тиску сприяє їх руху і очищенню привибійної зони та одночасно створює вертикальний потік рідини, що сприяє відриву і виносу забруднення. Корисна модель іллюструється кресленням, де на фіг. 1 - зображено вигляд з переду, фіг. 2 переріз А-А на фіг. 1, фіг. 3 - загальний вигляд в форматі 3D. Генератор гідравлічних імпульсів складається з циліндричної камери 1 з отворами 2 на її бічній поверхні, заглушкою 3 в його нижній частині та встановленим на зовнішній поверхні циліндричної камери ротора 4 з каналами експоненціальної форми 5, що можуть співпадати при його обертанні з 58651 4 отворами в циліндричній камері, і на бічній поверхні ротора знаходяться шнекоподібні пластини 6, а для ефективного обертання ротора зверху і знизу розміщені антифрикційні шайби 7. Генератор гідравлічних імпульсів працює наступним чином: циліндричну камеру 1 приєднують до НКТ або до "колтюбінга" і опускають в свердловину до її зони перфорації, верхня частина НКТ під'єднується до насоса для подачі рідни по НКТ до генератора гідравлічних імпульсів. Рідина під тиском протікає через циліндричну камеру 1 ,проходить в бічні отвори 2 і канали експоненціальної форми ротора 5, створюючи цим самим обертовий момент, що викликає обертовий рух ротора з шнекоподібними пластинами 6, які в свою чергу створюють вертикальний потік рідини. В існуючих конструкціях акустичних генераторів потік рідини використовується тільки для створення акустичних імпульсів і не призначений для виносу флюїду. Метою винаходу стало ефективне використання енергії потоку рідини одночасно з акустичною дією для очистки привибійної та перфораційної зон і виносу флюїду. Для цього на роторі, що обертається завдяки реактивній струї, перекривання і відкривання отворів для створення коливань, на його зовнішній поверхні розміщені шнекоподібні пластини для створення вертикального потоку в зоні перфорації, який згідно закону Бернуллі, створює збільшений градієнт тиску в приповерхневому шарі породи, внаслідок чого підвищується інтенсивність видалення флюїду акустичними коливаннями. 5 Комп’ютерна верстка Г. Паяльніков 58651 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
