Спосіб добування твердого вуглеводневого палива з надр землі
Номер патенту: 58710
Опубліковано: 15.08.2003
Автори: Висоцький Євген Миколайович, Шевченко Олександр Олексійович, Фролов Володимир Миколайович, Чолак Енверт Оглович
Формула / Реферат
Спосіб добуванняння твердої вуглеводневої сировини з надр землі, що включає буріння свердловин, подачу через частину свердловин до твердого палива хімічних сполук, що реагують із твердим вуглеводневим паливом, і відведення через інші свердловини продуктів взаємодії хімічних сполук з вуглеводневим паливом, який відрізняється тим, що з метою збільшення ефективності вилучення вуглеводневого палива з надр землі за рахунок підвищення теплотворної здатності продуктів взаємодії хімічних сполук з вуглеводневим паливом, через свердловини до вуглеводневої сировини подають під тиском водневмісні хімічні сполуки, у яких відношення атомів водню до атомів вуглецю перевищує відношення 1:1, а відводять продукти взаємодії з надр землі при зниженому тиску, створюючи при цьому у верхній частині газовідвідного тракту умови для розпаду продуктів взаємодії на початкові водневмісні хімічні сполуки, а також вуглець і його вуглеводневі похідні, надалі цикл вилучення твердого палива з надр землі повторюється за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених водневмісних хімічних сполук.
Текст

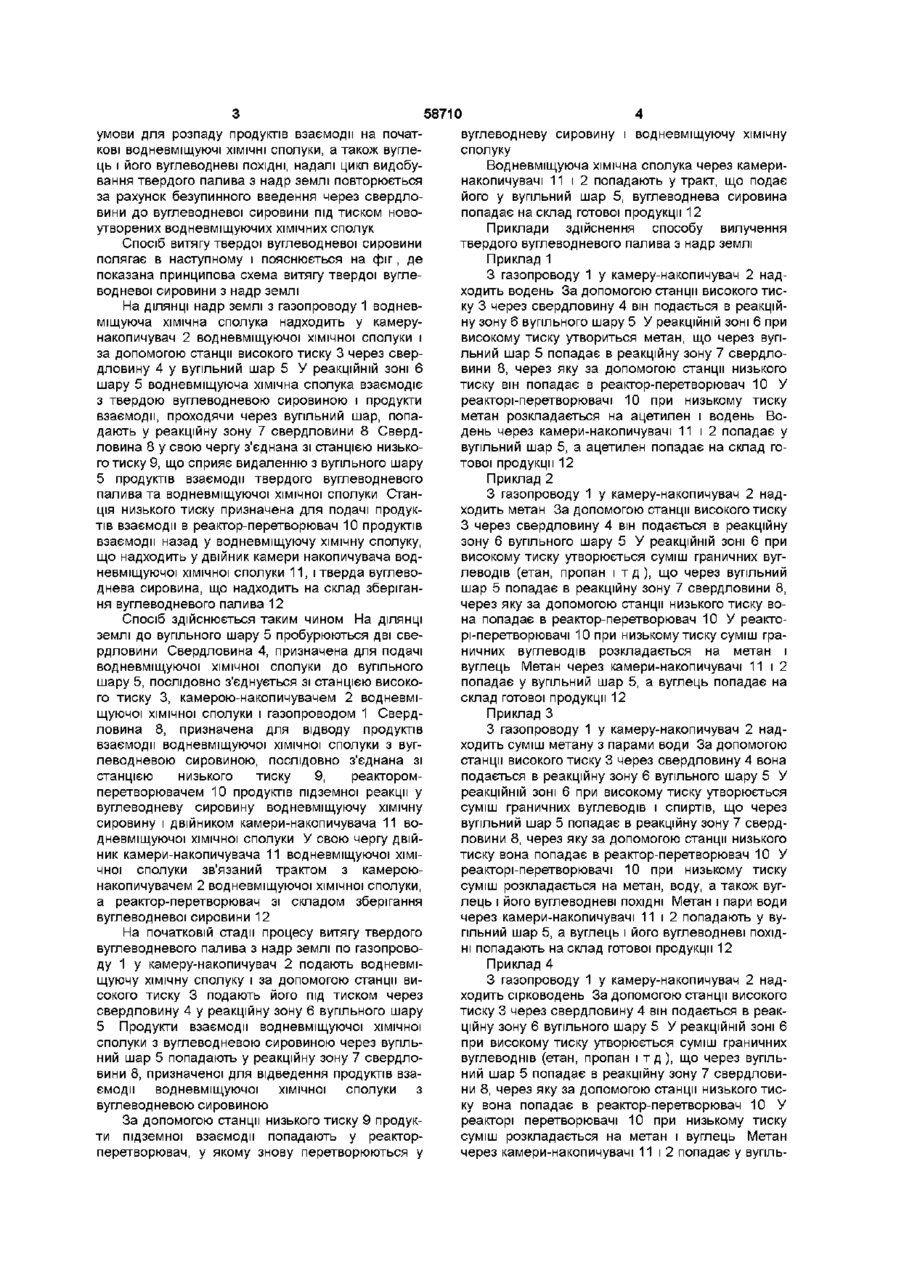

Спосіб добуванняння твердої вуглеводневої сировини з надр землі, що включає буріння свердловин, подачу через частину свердловин до твердого палива ХІМІЧНИХ сполук, що реагують із твердим вуглеводневим паливом, і відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ тивності вилучення вуглеводневого палива з надр землі за рахунок підвищення теплотворної здатності продуктів взаємодії ХІМІЧНИХ сполук з вуглеводневим паливом, через свердловини до вуглеводневої сировини подають підтиском водневмісні ХІМІЧНІ сполуки, у яких відношення атомів водню до атомів вуглецю перевищує відношення 1 1, а відводять продукти взаємодії з надр землі при зниженому тиску, створюючи при цьому у верхній частині газовідвідного тракту умови для розпаду продуктів взаємодії на початкові водневмісні ХІМІЧНІ сполуки, а також вуглець і його вуглеводневі ПОХІДНІ, надалі цикл вилучення твердого палива з надр землі повторюється за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених сполук з вуглеводневим паливом, який відрізняється тим, що з метою збільшення ефек водневмісних ХІМІЧНИХ сполук Винахід стосується гірничодобувної галузі і може бути використаний для видобутку вугілля з надр землі Відомий спосіб вилучення твердого палива за рахунок підземної газифікації запропонований ще в 1898 році Д І Менделєєвим [1] Недоліком цього способу є низька калорійність продуктів газифікації вугілля Найбільш близьким по технічній сутності і результатам, що досягаються, є спосіб підземної газифікації вугілля, що включає буріння не менш трьох вертикальних свердловин з розташуванням однієї з них у центрі ділянки, буріння від вибоїв вертикальних горизонтальних назустріч один одному, ініціювання процесу горіння в реакційному каналі, подачу через бокові свердловини дуття, що містить кисень і диоксид вуглецю, і відведення продуктів газифікації через центральну свердловину, причому в роботі підземного газогенератора при газифікації цілика і боковими свердловинами, після виходу газогенератора на стабільний режим роботи подачу дуття із суміші диоксиду вуглецю і кисню чергують з подачею киснево-повітряного дуття, при цьому зміну подачі дуття на кисневоповітряне дуття здійснюють при досягненні міні мально припустимої межі теплотворного газу, одночасно в бокові свердловини подають дуття обох сумішей [2] Недоліком даного винаходу є низька калорійність палива, що добувається таким чином з надр землі Мета винаходу є збільшення ефективності вилучення вуглеводневого палива з надр землі за рахунок підвищення теплотворної здатності продуктів взаємодії ХІМІЧНИХ сполук з вуглеводневим паливом Поставлена мета досягається тим, що добування твердого вуглеводневого палива, що включає буріння свердловин, подачу через частину свердловин до твердого вуглеводневого палива ХІМІЧНИХ сполук, що реагують з вуглеводневим паливом, і відведення через ІНШІ свердловини продуктів взаємодії ХІМІЧНИХ сполук з вуглеводневим паливом, здійснюють так подають через свердловини до вуглеводневої сировини під тиском водневміщуючі ХІМІЧНІ сполуки, у яких відношення атомів водню до атомів вуглецю перевищує відношення 1 1 , а відводять продукти взаємодії з надр землі при зниженому тиску, створюючи при цьому у верхній частині газовід вод ного тракту 1 00 ю 58710 умови для розпаду продуктів взаємодії на початкові водневміщуючі ХІМІЧНІ сполуки, а також вуглець і його вуглеводневі ПОХІДНІ, надалі цикл видобування твердого палива з надр землі повторюється за рахунок безупинного введення через свердловини до вуглеводневої сировини під тиском новоутворених водневміщуючих ХІМІЧНИХ сполук Спосіб витягу твердої вуглеводневої сировини полягає в наступному і пояснюється на фіг, де показана принципова схема витягу твердої вуглеводневої сировини з надр землі На ДІЛЯНЦІ надр землі з газопроводу 1 водневміщуюча хімічна сполука надходить у камерунакопичувач 2 водневміщуючої хімічної сполуки і за допомогою станції високого тиску 3 через свердловину 4 у вугільний шар 5 У реакційній зоні 6 шару 5 водневміщуюча хімічна сполука взаємодіє з твердою вуглеводневою сировиною і продукти взаємодії, проходячи через вугільний шар, попадають у реакційну зону 7 свердловини 8 Свердловина 8 у свою чергу з'єднана зі станцією низького тиску 9, що сприяє видаленню з вугільного шару 5 продуктів взаємодії твердого вуглеводневого палива та водневміщуючої хімічної сполуки Станція низького тиску призначена для подачі продуктів взаємодії в реактор-перетворювач 10 продуктів взаємодії назад у водневміщуючу хімічну сполуку, що надходить у двійник камери накопичувача водневміщуючої хімічної сполуки 11, і тверда вуглеводнева сировина, що надходить на склад зберігання вуглеводневого палива 12 Спосіб здійснюється таким чином На ДІЛЯНЦІ землі до вугільного шару 5 пробурюються дві свердловини Свердловина 4, призначена для подачі водневміщуючої хімічної сполуки до вугільного шару 5, послідовно з'єднується зі станцією високого тиску 3, камерою-накопичувачем 2 водневміщуючої хімічної сполуки і газопроводом 1 Свердловина 8, призначена для відводу продуктів взаємодії водневміщуючої хімічної сполуки з вуглеводневою сировиною, послідовно з'єднана зі станцією низького тиску 9, реакторомперетворювачем 10 продуктів підземної реакції у вуглеводневу сировину водневміщуючу хімічну сировину і двійником камери-накопичувача 11 водневміщуючої хімічної сполуки У свою чергу двійник камери-накопичувача 11 водневміщуючої хімічної сполуки зв'язаний трактом з камероюнакопичувачем 2 водневміщуючої хімічної сполуки, а реактор-перетворювач зі складом зберігання вуглеводневої сировини 12 На початковій стадії процесу витягу твердого вуглеводневого палива з надр землі по газопроводу 1 у камеру-накопичувач 2 подають водневміщуючу хімічну сполуку і за допомогою станції високого тиску 3 подають його під тиском через свердловину 4 у реакційну зону 6 вугільного шару 5 Продукти взаємодії водневміщуючої хімічної сполуки з вуглеводневою сировиною через вугільний шар 5 попадають у реакційну зону 7 свердловини 8, призначеної для відведення продуктів взаємодії водневміщуючої хімічної сполуки з вуглеводневою сировиною За допомогою станції низького тиску 9 продукти підземної взаємодії попадають у реакторперетворювач, у якому знову перетворюються у вуглеводневу сировину і водневміщуючу хімічну сполуку Водневміщуюча хімічна сполука через камеринакопичувачі 11 і 2 попадають у тракт, що подає його у вугільний шар 5, вуглеводнева сировина попадає на склад готової продукції 12 Приклади здійснення способу вилучення твердого вуглеводневого палива з надр землі Приклад 1 З газопроводу 1 у камеру-накопичувач 2 надходить водень За допомогою станції високого тиску 3 через свердловину 4 він подається в реакційну зону 6 вугільного шару 5 У реакційній зоні 6 при високому тиску утвориться метан, що через вугільний шар 5 попадає в реакційну зону 7 свердловини 8, через яку за допомогою станції низького тиску він попадає в реактор-перетворювач 10 У реакторі-перетворювачі 10 при низькому тиску метан розкладається на ацетилен і водень Водень через камери-накопичувачі 11 і 2 попадає у вугільний шар 5, а ацетилен попадає на склад готової продукції 12 Приклад 2 З газопроводу 1 у камеру-накопичувач 2 надходить метан За допомогою станції високого тиску З через свердловину 4 він подається в реакційну зону 6 вугільного шару 5 У реакційній зоні 6 при високому тиску утворюється суміш граничних вуглеводів (етан, пропан і т д ) , що через вугільний шар 5 попадає в реакційну зону 7 свердловини 8, через яку за допомогою станції низького тиску вона попадає в реактор-перетворювач 10 У реакторі-перетворювачі 10 при низькому тиску суміш граничних вуглеводів розкладається на метан і вуглець Метан через камери-накопичувачі 11 і 2 попадає у вугільний шар 5, а вуглець попадає на склад готової продукції 12 Приклад З З газопроводу 1 у камеру-накопичувач 2 надходить суміш метану з парами води За допомогою станції високого тиску 3 через свердловину 4 вона подається в реакційну зону 6 вугільного шару 5 У реакційній зоні 6 при високому тиску утворюється суміш граничних вуглеводів і спиртів, що через вугільний шар 5 попадає в реакційну зону 7 свердловини 8, через яку за допомогою станції низького тиску вона попадає в реактор-перетворювач 10 У реакторі-перетворювачі 10 при низькому тиску суміш розкладається на метан, воду, а також вуглець і його вуглеводневі ПОХІДНІ Метан і пари води через камери-накопичувачі 11 і 2 попадають у вугільний шар 5, а вуглець і його вуглеводневі ПОХІДНІ попадають на склад готової продукції 12 Приклад 4 З газопроводу 1 у камеру-накопичувач 2 надходить сірководень За допомогою станції високого тиску 3 через свердловину 4 він подається в реакційну зону 6 вугільного шару 5 У реакційній зоні 6 при високому тиску утворюється суміш граничних вуглеводнів (етан, пропан і т д ) , що через вугільний шар 5 попадає в реакційну зону 7 свердловини 8, через яку за допомогою станції низького тиску вона попадає в реактор-перетворювач 10 У реакторі перетворювачі 10 при низькому тиску суміш розкладається на метан і вуглець Метан через камери-накопичувачі 11 і 2 попадає у вупль єнієсіял OSOfrO ииооїЛєн ИИНЇЇОСІЄНЖІІЛІ а о і іі ц л SS9t?0 LJOIAJ аіи>| ілі 8 e f t i o u u є я я о а о я ц " ииноежс1эу IIOOHOBLTO ИНІЄСІ>ІЛ ИЯЛЄН І И1ІО0О 0010С|Э101Н11Л| иэдос1оа О ея±ос1э9 енс1э1сн иіліо>| £ 0 0 2 6 0 SO A M d t f o t f о н є о и и ї ї і и ІІІПІПНІНПІІІПІІІППНІІ ІІІІІІІІНІПІІІІІІІІІІІІІІІІІІІ ІІІІІІІІН1ІІІІІІІІІІІІІІІІПІІІ L 72?! 41 '173UZ179UON 'dOdO питании пишнії ШИПІННІ!! питии пнп нити питии шпнип нііііііііііііі a>iqodoigv виіліих ввУлдо е х н и щ и H I иядвеє itf^meod ndu HjeaA ob" iiBHHHdu 'міпєілісіофні e u a d a ^ іиіліає ido>i а інид -иш v\\)\\6-4VAg ен вояхвйохене ohi 'aidem хинчииЛа хинэииохве 'tj'idou хиьснЛУлііліаашЛа є виииЛа аюєи -вє хиаоонвивдвє є AHHaodno AHhHiajdaHa иіваЛд -oV SBLroaeotj1 іиіліає dtfBH є ваииви ojoaaHtj'oaamAa ojotj'daai вннэьЛииа gioouo HHHBaoHouoduBg „iiooHHiiAitj'ia т ю х -oi,, CHidaiHd>i BHHamid ojoHhmxai qiomtj'iaoutj'ia odu >іоаоноиа Hingode SBUoaeotj1 ohi ' і ю о а и ю в и а іаон звід] ніа ohi 'эЛевяои HiAiBHHamid иіліиньшхаі иіліитні є іиіліає dtj'BH є ваииви ojoaaHtj'oaamAa o j o t f d a a i вннэьЛииа Лдоэоиэ ojoHauaBBe BHHBHaidou „внєиаон,, Лї^охвниз CHidaiHd>i SBtj'iaoutj'ia і Л и и ю і -odu V\a BoqisBHeidtj'ia іиіліає dtfBH є ваииви ojoaaHtj 1 -оаэшЛа o j o t f d a a i вннэьЛииа gioouo иинэиавве ohi lAiouHioiodu єі єіивнв эн H±B>iiiodu іліодоооио іиїліає dtj'BH є ваииви ojoaaHtj'oaaujAa вннэьЛииа oahodu і і тнаїлі ihAuouo ИІНИІІЛЛХ Л снИэшЛа і CHHtfoa аііліоів іннатоніз'їааіио іиїліає dtj'BH є ваииви ojoaaHtj'oaaujAa вннэь ->ioo|/\| 'xetj'eHiAiHxooj 01-Z8S -Лииа Aoahodu BHHB>iiiodu иіліваоїліЛ иіліиниЛювн во -чізвьвнєиа iHHBHtj's.e ЛІЛІОНЬІІЛІІХ ЛіліоьснЛїлііліданЬ'оа Л снИэшЛа аііліоів oV сннйоа аііліоів вннатоніз'їд 01, ihBacndoaiadau -idoi>iB8d а і і '9 хвноє XHHHih>iB8d a qiBtj'oxodu ohi 'aioahodu HiAiBdiaiAiBdBU вэчхэвьвнеиа zi itfemo єн HHHaodHO -jAa tfBLrao і ц, тваЛьиио>івн idaiAiB>i Л яЛиоиэ хиьсн -AhiiiAiaaHtj'oa ї^вшо хвяіївииа хинаіз'аавн хюЛ д И1Л1Э1ЭИЭ єі вэчхэвьЛииа юєв в 'зі, nh^Atfodu loaoioj ї^вшо вн звїз'виои чИэшЛа в 'д dem иинчииЛа Л звїз'ви -ои ^ і ц ihBaAhHuo>iBH-Hd8iAiB>i eadah нв±э|Л| ю є в жо>іві в 'qhaujAa і нвіаїлі вн bsoq±3BblBU>ieod тііліЛо Л>ІОИІ ndu oi ЛІЛІОЇІЯЄИН ihBacHdoaiadau-ido-DiBad A O L hBacndoaiadau-doiiiBad а эвйвиои вноа Л>ІОИІ ojo>iqeHH nhHBio ою-іоілюиоЬ1 вє кш eadah '9 ин -HaoLrtfdaao / Лноє AHHih>iB8d а эвйвиои д dem ИИН -чииЛа eadah ohi ' ю є в і (V і і HBUodu 'нвхэ) ait^oa -эшЛа XHHhHHBdj тііліЛо bsoqindoaiA Л>іоиі Ліліо>іооиа ndu 9 іноє HiHHih>iB8d д д AdBm ojoHquuAa 9 AHHih>iB8d a BoqisBtj'ou ніа р AHHaoutj'daao cadah А > t і j о ' B и H і o z j o h i B o a A o h n H a u м o > і i і B н H в і A о d c 8 i n A o i j B o > i i A i A o u o \ t , 1 j A в t £ j ' > o a І o В d І u І Л o І e В B J g Z l loaoioj t^BLDio вн эвйвиои qharnAa в 'д dem ИИН
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for extraction of solid hydrocarbon fuel from the interior of the earth
Автори англійськоюFrolov Volodymyr Mykolaiovych, Vysotskyi Yevhen Mykolaiovych
Назва патенту російськоюСпособ добычи твердого углеводородного топлива из недр земли
Автори російськоюФролов Владимир Николаевич, Высоцкий Евгений Николаевич
МПК / Мітки
МПК: E21B 43/00
Мітки: палива, спосіб, надр, землі, добування, вуглеводневого, твердого
