Топка для спалювання твердого палива

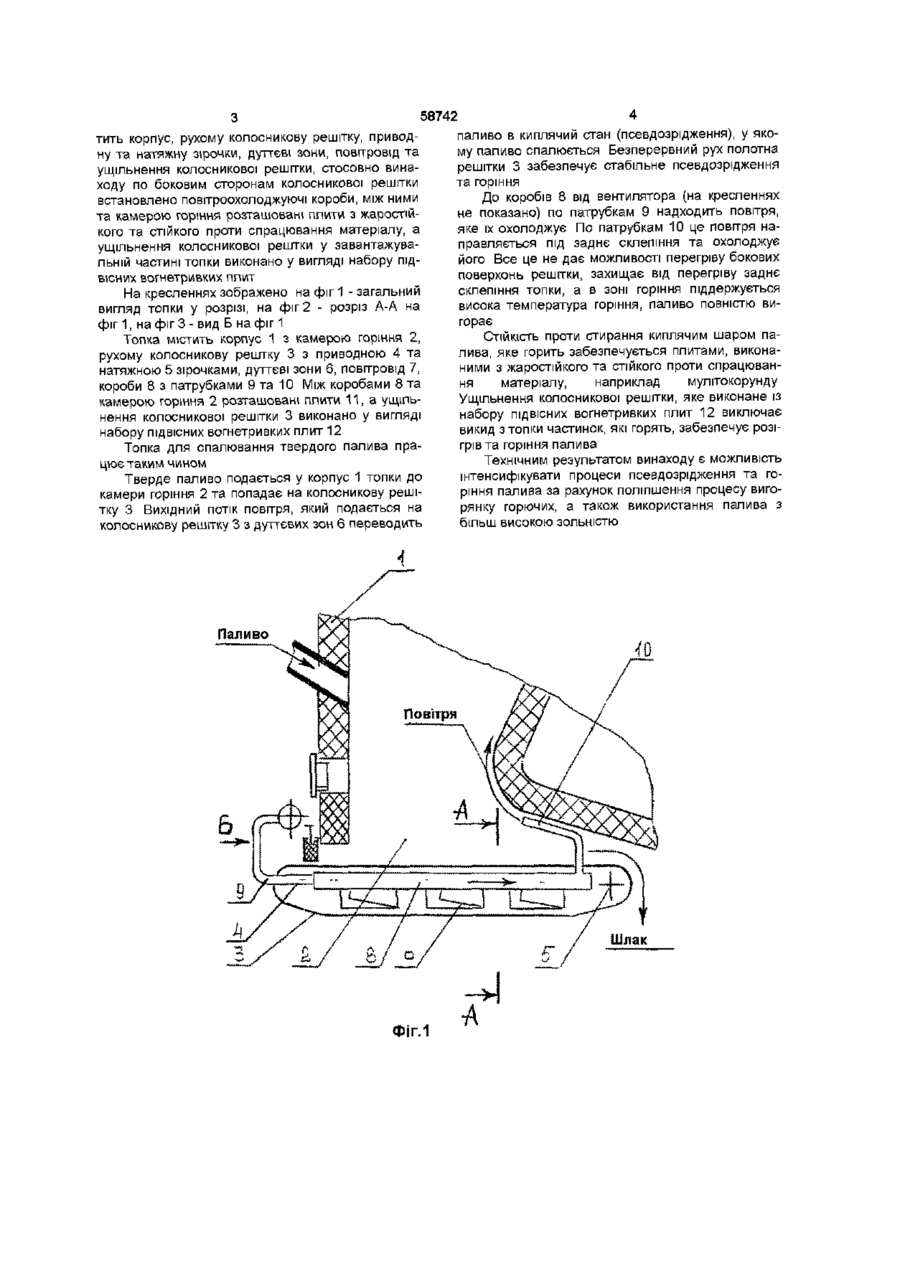

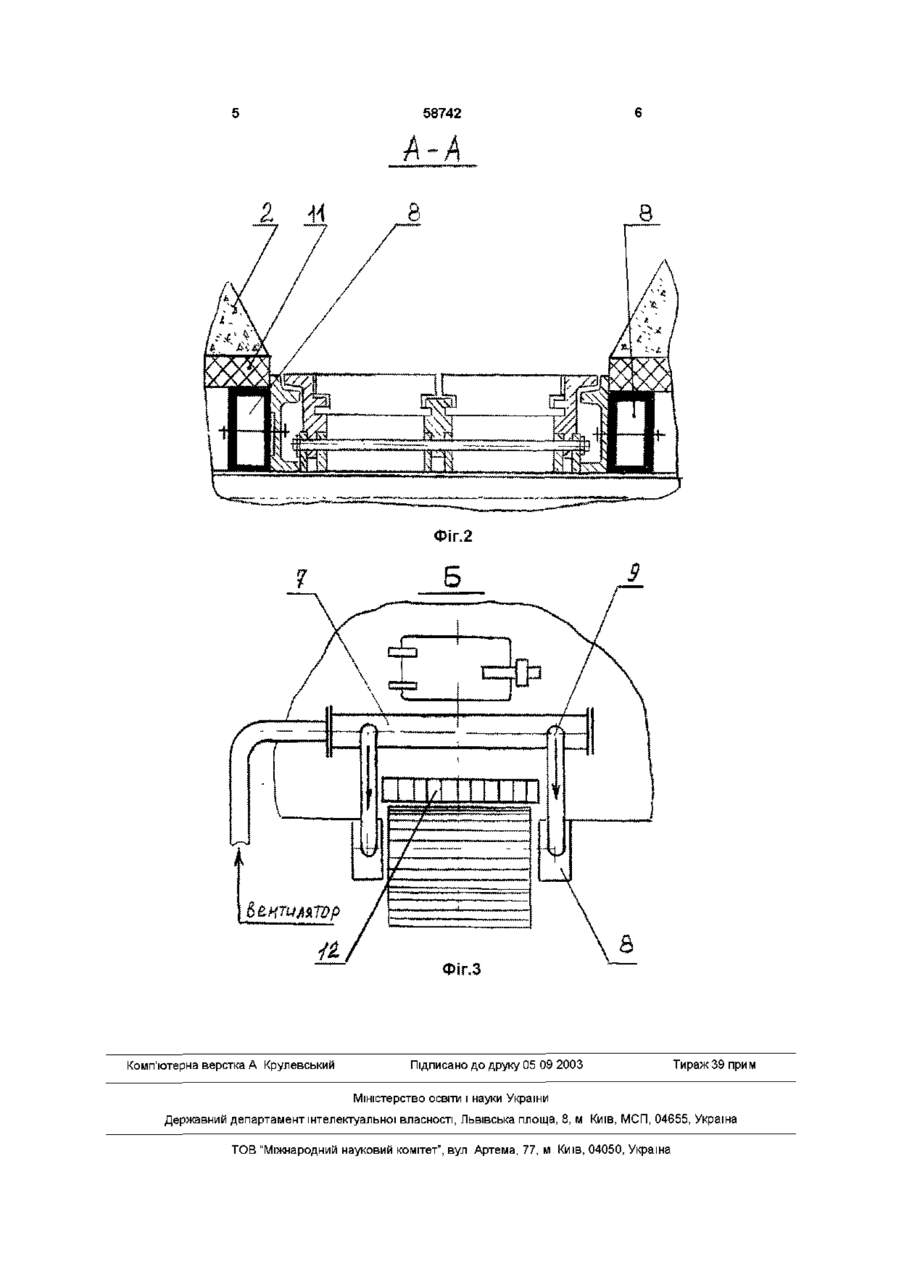

Топка для спалювання твердого палива яка містить корпус, рухому колосникову решітку, привідну та натяжну зірочки, дуттєві зони, повітровід та ущільнення колосникової решітки, яка відрізняється тим, що по бокових сторонах колосникової решітки встановлені повітроохолоджуючі короби, між ними та камерою горіння розташовані плити з жаростійкого та стійкого проти спрацювання матеріалу, а ущільнення колосникової решітки у завантажувальній частині топки виконано у вигляді набору ПІДВІСНИХ вогнетривких плит Винахід стосується техніки спалювання твердого палива у топочних пристроях котельних, сушильних установах, де потрібне одержання газутеплоносія для різних промислових та побутових цілей Винахід має бути використаним у гірничорудній, ХІМІЧНІЙ, металургійній, будівельній промисловостях, теплоенергетиці ВІДОМІ механічні топки з ланцюговою колосниковою решіткою для факельного та шарового спалювання твердого палива типу ТЧ, ЧЦР і БЦРМ (Нечаев Е В и др "Механические топки " М Энергия, 1968г) Ці ТОПКИ складено з рами, до якої прикріплені шини та МІЖЗОННІ ущільнення приводного та натяжного валів із зірочками, тягового пластинчатого ланцюга, багаторядних опорних роликів, наскрізних сполучних валиків, тримачів колосників, бокових ущільнених плит Регулювання теплового навантаження топок створюється шляхом змінювання швидкості руху колосникового полотна та витрати повітря, а також у невеликому діапазоні - зміною товщини шару Накопичений у дуттєвих зонах провал видаляється вручну через отвір у камерах зон, які закриті кришками Недоліками таких топок є те, що вони мають низьку ефективність опалювання палива їх КПД дорівнює 60 - 70% ВІДОМІ ТОПКИ мають товстий гарячий шар, що може призвести до нагрівання колосників до небезпечних температур Прототипом винаходу є топка для спалювання твердого палива по патенту України № 9856, кл F23C 11/02 Топка мстить корпус, пересувну колосникову решітку, приводну та натяжну зірочки, дуттєвий короб, який розташовано між вітками решітки та зірочками, повітровід підключений до бокової стінки короба з боку натяжної зірочки, люк для виведення провалу та ущільнення виконане у вигляді шарнірно закріплених колосників, які встановлено над рухомою решіткою в загрузочній частині корпуса топки Недоліком цієї топки є низька ефективність спалювання палива, велике винесення з камери горіння дрібних частинок Низька ефективність спалювання відомої топки не дозволяє використовувати для спалювання паливо з високою зольністю Крім цього, недоліком прототипу є те, що при аварійних зупинках та при роботі на максимальній продуктивності бокові поверхні решіток, а також ущільнення перегріваються та деформуються, що потребує їх ремонту або заміни В основу винаходу поставлено задачу створення топки для спалювання твердого палива, у якій підвищення ефективності и роботи досягнуто за рахунок охолодження бокових поверхонь колосникової решітки, та удосконалення конструкції ущільнення Поставлена задача вирішується таким чином, що у топці для спалення твердого палива, яка міс 1 00 ю 58742 тить корпус, рухому колосникову решітку, приводну та натяжну зірочки, дуттєві зони, повітровід та ущільнення колосникової решітки, стосовно винаходу по боковим сторонам колосникової решітки встановлено повітроохолоджуючі короби, між ними та камерою горіння розташовані плити з жаростійкого та стійкого проти спрацювання матеріалу, а ущільнення колосникової рештки у завантажувальній частині топки виконано у вигляді набору ПІДВІСНИХ вогнетривких плит На кресленнях зображено на фіг 1 - загальний вигляд топки у розрізі, на фіг 2 - розріз А-А на фіг 1, на фіг 3 - вид Б на фіг 1 Топка містить корпус 1 з камерою горіння 2, рухому колосникову рештку 3 з приводною 4 та натяжною 5 зірочками, дуттєві зони 6, повітровід 7, короби 8 з патрубками 9 та 10 Між коробами 8 та камерою горіння 2 розташовані плити 11, а ущільнення колосникової решітки 3 виконано у вигляді набору ПІДВІСНИХ вогнетривких плит 12 Топка для спалювання твердого палива працює таким чином Тверде паливо подається у корпус 1 топки до камери горіння 2 та попадає на колосникову решітку 3 Вихідний ПОТІК повітря, який подається на колосникову решітку 3 з дуттєвих зон 6 переводить ФІГ.1 паливо в киплячий стан (псевдозрідження), у якому паливо спалюється Безперервний рух полотна решітки 3 забезпечує стабільне псевдозрідження та горіння До коробів 8 від вентилятора (на кресленнях не показано) по патрубкам 9 надходить повітря, яке їх охолоджує По патрубкам 10 це повітря направляється під заднє склепіння та охолоджує його Все це не дає можливості перегріву бокових поверхонь решітки, захищає від перегріву заднє склепіння топки, а в зоні горіння піддержується висока температура горіння, паливо повністю вигорає СТІЙКІСТЬ проти стирання киплячим шаром палива, яке горить забезпечується плитами, виконаними з жаростійкого та стійкого проти спрацювання матеріалу, наприклад мулітокорунду Ущільнення колосникової решітки, яке виконане із набору ПІДВІСНИХ вогнетривких плит 12 виключає викид з топки частинок, які горять, забезпечує розігрів та горіння палива Технічним результатом винаходу є можливість інтенсифікувати процеси псевдозрідження та горіння палива за рахунок поліпшення процесу вигорянку горючих, а також використання палива з більш високою зольністю 58742 A - A Фіг.З Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
