Пристрій для захисту трубопроводів насосних станцій від гідроудару

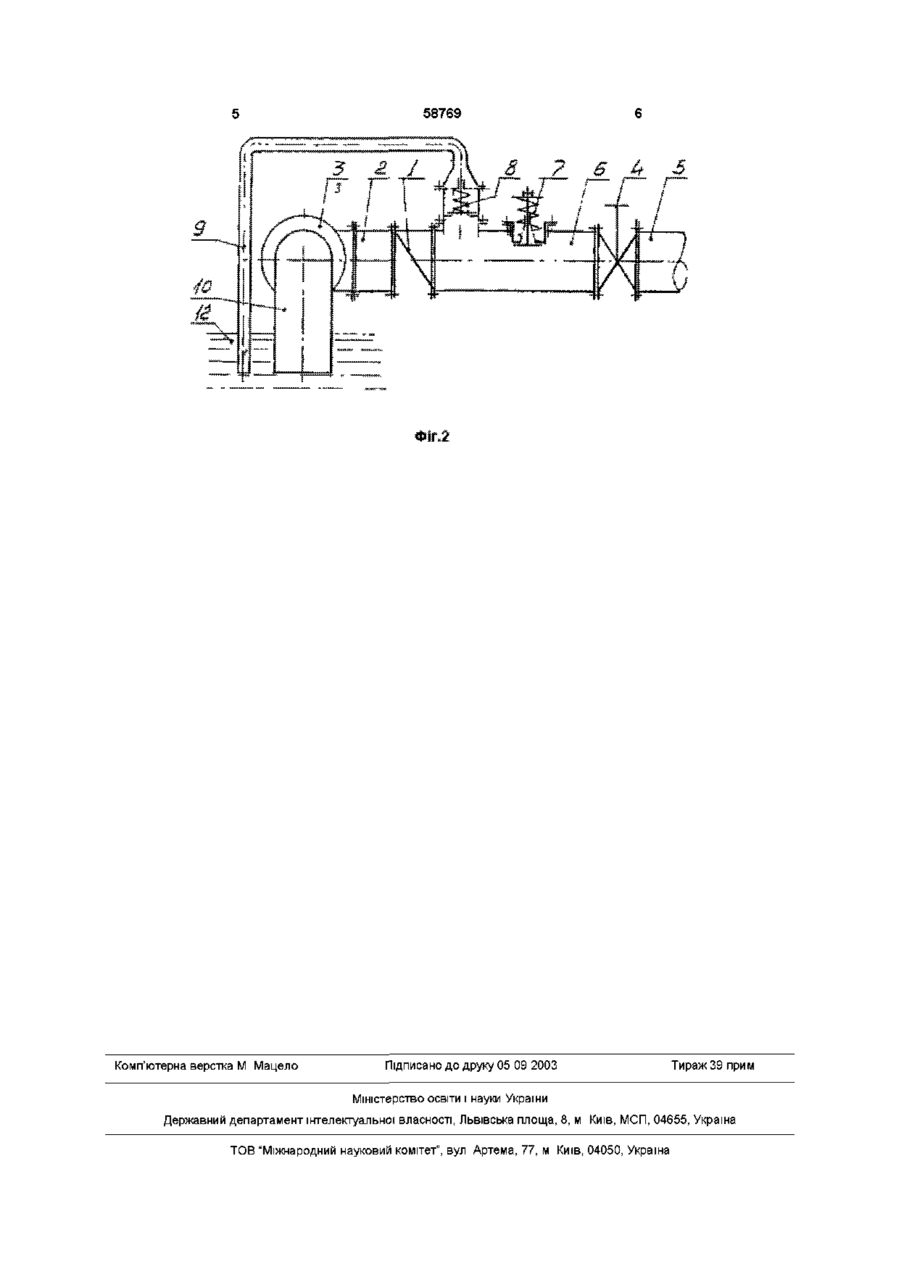

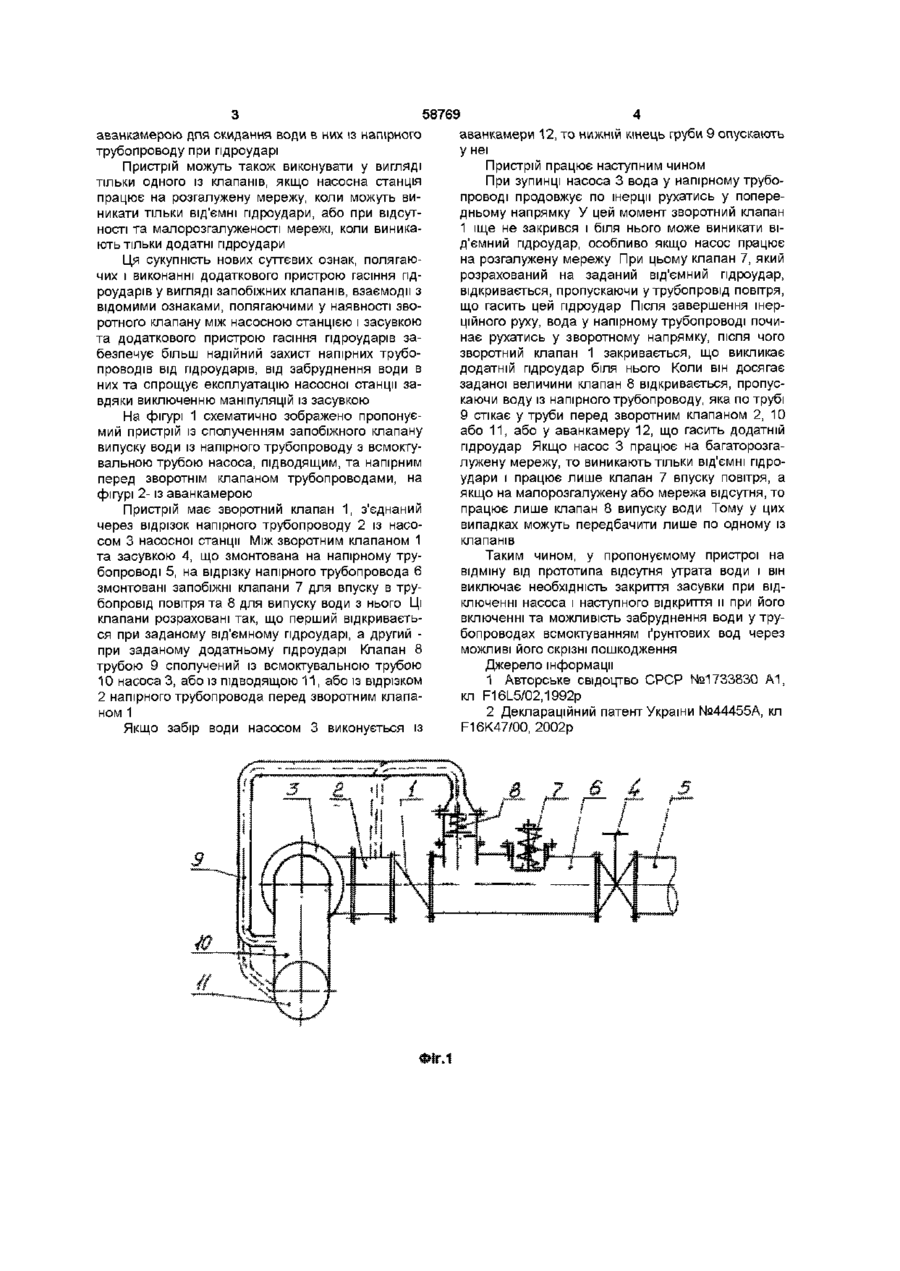

1 Пристрій для захисту напірних трубопроводів насосної станції від гідравлічного удару, що має установлений на відрізку напірного трубопроводу між насосною станцією і засувкою зворотний клапан та додатковий пристрій гасіння пдроудару, який відрізняється тим, що останній виконують у вигляді запобіжних клапанів, які розраховані на відкриття і впуск повітря при від'ємному заданому пдроударі у напірному трубопроводі в момент відключення насосної станції перед повним закриттям зворотного клапана, та - на відкриття і випуск води із напірного трубопроводу при додатному заданому пдроударі у ньому після відключення насосної станції і закриття зворотного клапана 2 Пристрій за п 1, який відрізняється тим, що запобіжний клапан випуску води із напірного трубопроводу сполучають із всмоктувальною трубою насоса, ПІДВІДНИМ або напірним трубопроводом перед зворотним клапаном, або із аванкамерою Винахід відноситься до водопостачання, зокрема до експлуатації і реконструкції насосних станцій та захисту їх напірних трубопроводів від пошкоджень при гідравлічних ударах Відомий пристрій для захисту напірних трубопроводів насосних станцій від гідравлічного удару, який має установлений на відрізку напірного трубопроводу між насосною станцією і засувкою зворотний клапан і додатковий пристрій гасіння пдроудару у вигляді коаксіально розташованого по відношенню до трубопроводу і герметично з'єднаного з ним кожуха та перфорації у трубопроводі, виконаної до і після зворотного клапану в межах кожуха [1] Недостатками відомого пристрою є те, що він не гасить ВІД'ЄМНІ пдроудари, які виникають в момент зупинки насосної станції, коли зворотний клапан іще не закрився, особливо якщо вона подає воду у розгалужену мережу, яка діє як демпфер [2], і це призводить до навантаження на трубопровід та до всмоктування в нього забрудненої ґрунтової води через скрізні пошкодження, які можуть бути в ньому Крім цього, у цьому пристрої мають місце ПОСТІЙНІ втрати води через перфорації при роботі, а також при зупинці насосної станції, що потребує обов'язкового закриття засувки, чим крім сказаного ускладнюється експлуатація насосної станції строї для захисту напірних трубопроводів насосних станцій від гідравлічного удару шляхом виконання додаткового пристрою гасіння пдроудару у вигляді двох запобіжних клапанів, один із яких гасить ВІД'ЄМНІ, а другий - додатні пдроудари, забезпечити гасіння усіх пдроударів, уникнути втрат води та необхідності маніпуляцій із засувкою при відключенні та наступному включенні насосної станції Указана мета досягається тим, що у пристрої для захисту напірних трубопроводів насосної станції від гідравлічного удару, що має установлений на відрізку напірного трубопроводу між насосною станцією і засувкою зворотний клапан та додатковий пристрій гасіння пдроудару, останній виконують у вигляді двох запобіжних клапанів, один із яких розрахований на відкриття і впуск повітря при від'ємному заданому пдроударі у напірному трубопроводі в момент відключення насосної станції перед повним закриттям зворотного клапану, а другий - на відкриття і випуск води із напірного трубопроводу при додатньому заданому пдроударі у ньому після відключення насосної станції і закриття зворотного клапану При цьому запобіжний клапан випуску води із напірного трубопроводу можуть сполучати трубою із всмоктувальною трубою, якщо вона з'єднана із підводящим трубопроводом, з цим трубопроводом та з напірним трубопроводом перед зворотнім клапаном, або із В основу винаходу поставлено задачу у при (О 00 ю 58769 аванкамерою для скидання води в них із напірного трубопроводу при пдроударі Пристрій можуть також виконувати у вигляді тільки одного із клапанів, якщо насосна станція працює на розгалужену мережу, коли можуть виникати тільки ВІД'ЄМНІ пдроудари, або при відсутності та мал о розгалуженості мережі, коли виникають тільки додатні пдроудари Ця сукупність нових суттєвих ознак, полягаючих і виконанні додаткового пристрою гасіння пдроударів у вигляді запобіжних клапанів, взаємодії з відомими ознаками, полягаючими у наявності зворотного клапану між насосною станцією і засувкою та додаткового пристрою гасіння пдроударів забезпечує більш надійний захист напірних трубопроводів від пдроударів, від забруднення води в них та спрощує експлуатацію насосної станції завдяки виключенню маніпуляцій із засувкою На фігурі 1 схематично зображено пропонуємий пристрій із сполученням запобіжного клапану випуску води із напірного трубопроводу з всмоктувальною трубою насоса, підводящим, та напірним перед зворотнім клапаном трубопроводами, на фігурі 2- із аванкамерою Пристрій має зворотний клапан 1, з'єднаний через відрізок напірного трубопроводу 2 із насосом 3 насосної станції Між зворотним клапаном 1 та засувкою 4, що змонтована на напірному трубопроводі 5, на відрізку напірного трубопровода 6 змонтовані запобіжні клапани 7 для впуску в трубопровід повітря та 8 для випуску води з нього Ці клапани розраховані так, що перший відкривається при заданому від'ємному пдроударі, а другий при заданому додатньому пдроударі Клапан 8 трубою 9 сполучений із всмоктувальною трубою 10 насоса 3, або із підводящою 11, або із відрізком 2 напірного трубопровода перед зворотним клапаном 1 Якщо забір води насосом 3 виконується із 4 аванкамери 12, то нижній кінець груби 9 опускають у неї Пристрій працює наступним чином При зупинці насоса 3 вода у напірному трубопроводі продовжує по інерції рухатись у попередньому напрямку У цей момент зворотний клапан 1 іще не закрився і біля нього може виникати від'ємний пдроудар, особливо якщо насос працює на розгалужену мережу При цьому клапан 7, який розрахований на заданий від'ємний пдроудар, відкривається, пропускаючи у трубопровід повітря, що гасить цей пдроудар Після завершення інерційного руху, вода у напірному трубопроводі починає рухатись у зворотному напрямку, після чого зворотний клапан 1 закривається, що викликає додатній пдроудар біля нього Коли він досягає заданої величини клапан 8 відкривається, пропускаючи воду із напірного трубопроводу, яка по трубі 9 стікає у труби перед зворотним клапаном 2, 10 або 11, або у аванкамеру 12, що гасить додатній пдроудар Якщо насос 3 працює на багаторозгалужену мережу, то виникають тільки ВІД'ЄМНІ пдроудари і працює лише клапан 7 впуску повітря, а якщо на мал о роз гал уже ну або мережа відсутня, то працює лише клапан 8 випуску води Тому у цих випадках можуть передбачити лише по одному із клапанів Таким чином, у пропонуємому пристрої на відміну від прототипа відсутня утрата води і він виключає необхідність закриття засувки при відключенні насоса і наступного відкриття и при його включенні та можливість забруднення води у трубопроводах всмоктуванням ґрунтових вод через можливі його скрізні пошкодження Джерело інформації 1 Авторське свідоцтво СРСР №1733830 А1, кл F16L5/02,1992p 2 Деклараційний патент України №44455А, кл F16K47/00, 2002р 58769 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
