Відцентровий насос із робочим колесом двостороннього входу

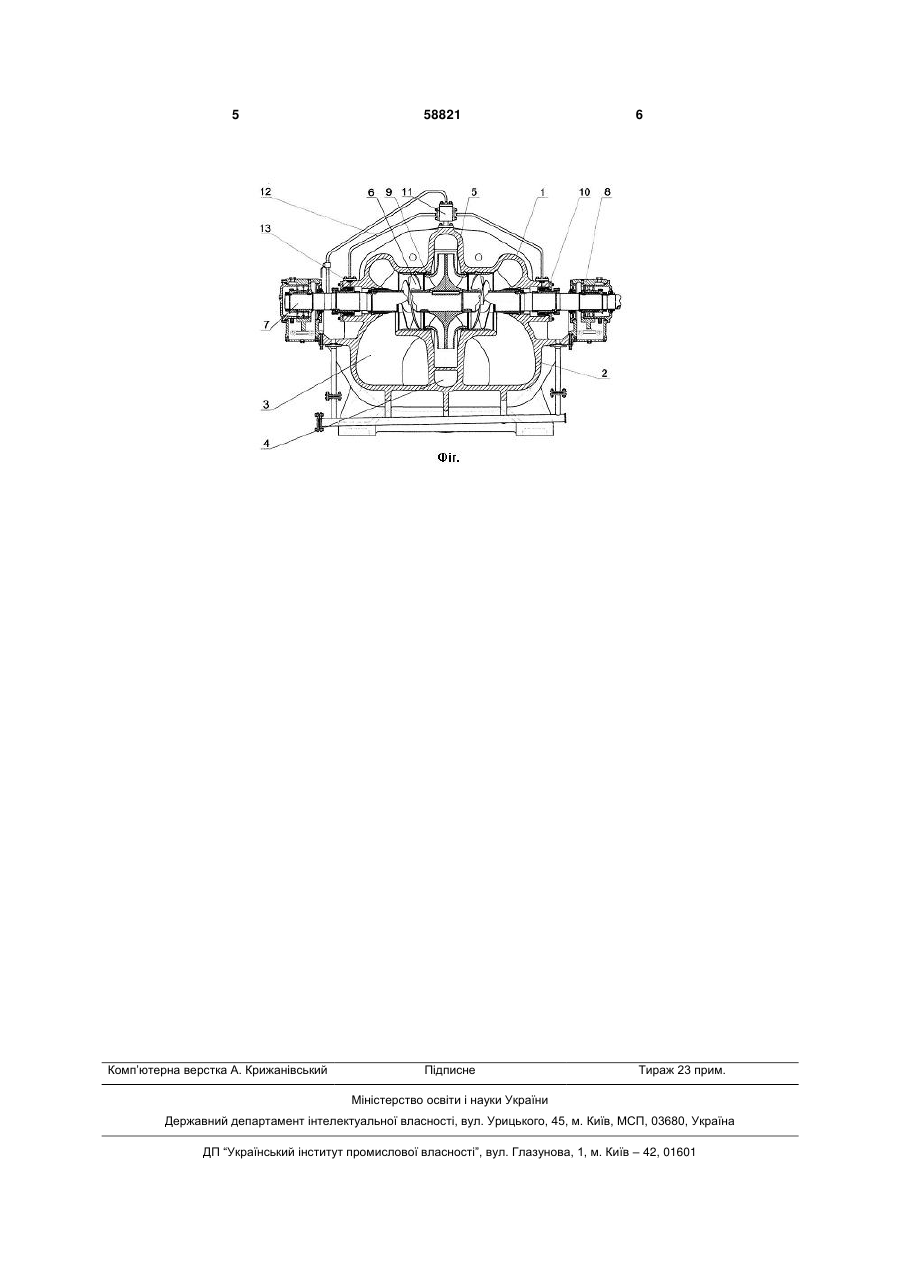

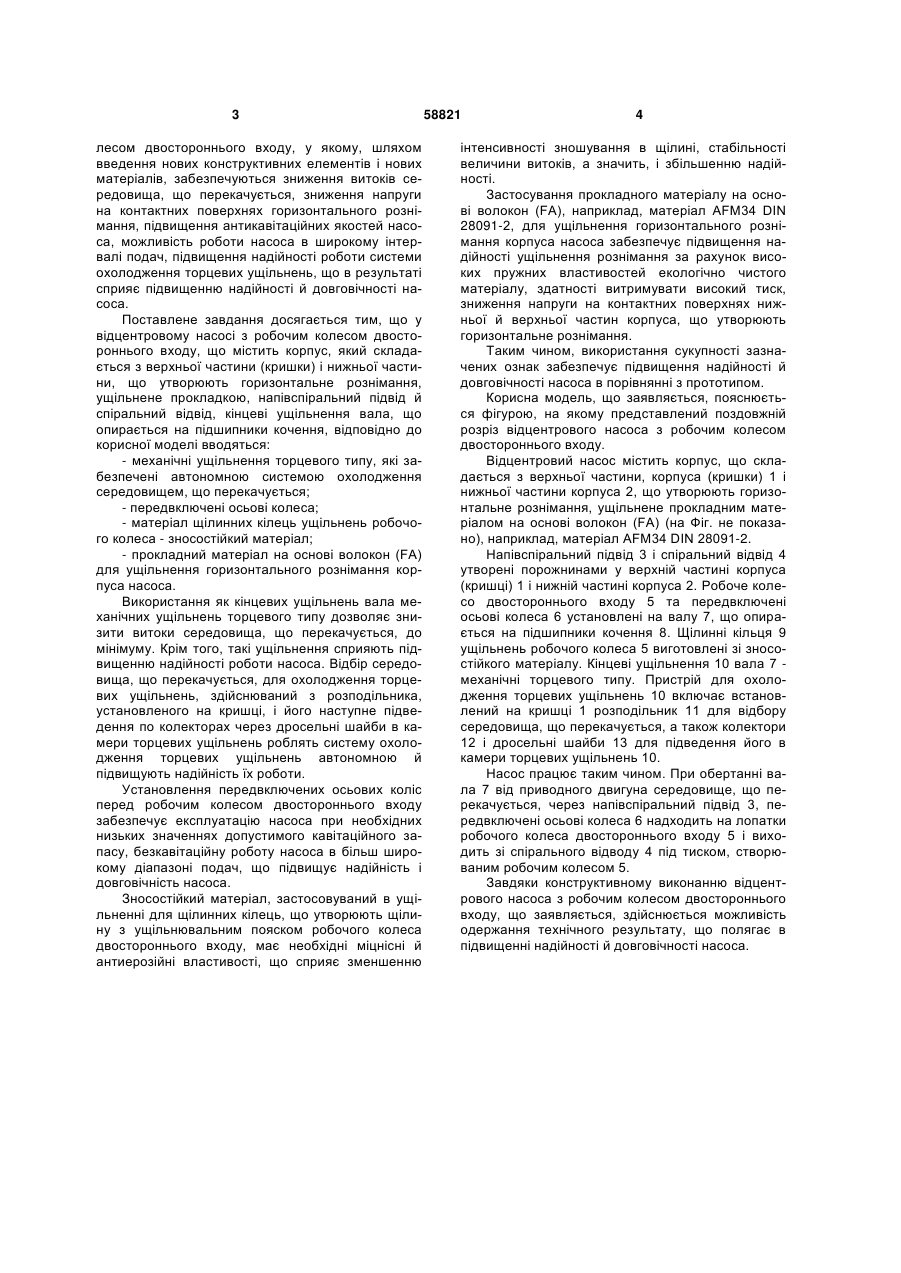

1. Відцентровий насос із робочим колесом двостороннього входу, що містить корпус, який складається з верхньої частини (кришки) і нижньої частини, що утворюють горизонтальне рознімання, ущільнене прокладним матеріалом, напівспіраль 3 лесом двостороннього входу, у якому, шляхом введення нових конструктивних елементів і нових матеріалів, забезпечуються зниження витоків середовища, що перекачується, зниження напруги на контактних поверхнях горизонтального рознімання, підвищення антикавітаційних якостей насоса, можливість роботи насоса в широкому інтервалі подач, підвищення надійності роботи системи охолодження торцевих ущільнень, що в результаті сприяє підвищенню надійності й довговічності насоса. Поставлене завдання досягається тим, що у відцентровому насосі з робочим колесом двостороннього входу, що містить корпус, який складається з верхньої частини (кришки) і нижньої частини, що утворюють горизонтальне рознімання, ущільнене прокладкою, напівспіральний підвід й спіральний відвід, кінцеві ущільнення вала, що опирається на підшипники кочення, відповідно до корисної моделі вводяться: - механічні ущільнення торцевого типу, які забезпечені автономною системою охолодження середовищем, що перекачується; - передвключені осьові колеса; - матеріал щілинних кілець ущільнень робочого колеса - зносостійкий матеріал; - прокладний матеріал на основі волокон (FA) для ущільнення горизонтального рознімання корпуса насоса. Використання як кінцевих ущільнень вала механічних ущільнень торцевого типу дозволяє знизити витоки середовища, що перекачується, до мінімуму. Крім того, такі ущільнення сприяють підвищенню надійності роботи насоса. Відбір середовища, що перекачується, для охолодження торцевих ущільнень, здійснюваний з розподільника, установленого на кришці, і його наступне підведення по колекторах через дросельні шайби в камери торцевих ущільнень роблять систему охолодження торцевих ущільнень автономною й підвищують надійність їх роботи. Установлення передвключених осьових коліс перед робочим колесом двостороннього входу забезпечує експлуатацію насоса при необхідних низьких значеннях допустимого кавітаційного запасу, безкавітаційну роботу насоса в більш широкому діапазоні подач, що підвищує надійність і довговічність насоса. Зносостійкий матеріал, застосовуваний в ущільненні для щілинних кілець, що утворюють щілину з ущільнювальним пояском робочого колеса двостороннього входу, має необхідні міцнісні й антиерозійні властивості, що сприяє зменшенню 58821 4 інтенсивності зношування в щілині, стабільності величини витоків, а значить, і збільшенню надійності. Застосування прокладного матеріалу на основі волокон (FA), наприклад, матеріал AFM34 DIN 28091-2, для ущільнення горизонтального рознімання корпуса насоса забезпечує підвищення надійності ущільнення рознімання за рахунок високих пружних властивостей екологічно чистого матеріалу, здатності витримувати високий тиск, зниження напруги на контактних поверхнях нижньої й верхньої частин корпуса, що утворюють горизонтальне рознімання. Таким чином, використання сукупності зазначених ознак забезпечує підвищення надійності й довговічності насоса в порівнянні з прототипом. Корисна модель, що заявляється, пояснюється фігурою, на якому представлений поздовжній розріз відцентрового насоса з робочим колесом двостороннього входу. Відцентровий насос містить корпус, що складається з верхньої частини, корпуса (кришки) 1 і нижньої частини корпуса 2, що утворюють горизонтальне рознімання, ущільнене прокладним матеріалом на основі волокон (FA) (на Фіг. не показано), наприклад, матеріал AFM34 DIN 28091-2. Напівспіральний підвід 3 і спіральний відвід 4 утворені порожнинами у верхній частині корпуса (кришці) 1 і нижній частині корпуса 2. Робоче колесо двостороннього входу 5 та передвключені осьові колеса 6 установлені на валу 7, що опирається на підшипники кочення 8. Щілинні кільця 9 ущільнень робочого колеса 5 виготовлені зі зносостійкого матеріалу. Кінцеві ущільнення 10 вала 7 механічні торцевого типу. Пристрій для охолодження торцевих ущільнень 10 включає встановлений на кришці 1 розподільник 11 для відбору середовища, що перекачується, а також колектори 12 і дросельні шайби 13 для підведення його в камери торцевих ущільнень 10. Насос працює таким чином. При обертанні вала 7 від приводного двигуна середовище, що перекачується, через напівспіральний підвід 3, передвключені осьові колеса 6 надходить на лопатки робочого колеса двостороннього входу 5 і виходить зі спірального відводу 4 під тиском, створюваним робочим колесом 5. Завдяки конструктивному виконанню відцентрового насоса з робочим колесом двостороннього входу, що заявляється, здійснюється можливість одержання технічного результату, що полягає в підвищенні надійності й довговічності насоса. 5 Комп’ютерна верстка А. Крижанівський 58821 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
