Спосіб визначення стану свердловини із експлуатованою в ній насосною установкою

Завантажити PDF файл.

Формула / Реферат

Корисна модель відноситься до сільськогосподарського машинобудування, зокрема, до зерноочисних пристроїв, що сепарують.

Відомо сепаруючий пристрій, що містить горизонтальне циліндричне решето і завантажувальний пристрій, який включає в себе патрубок, що подає, і живильний решітний лоток з розташованою над ним пальцевою решіткою [авторське свідоцтво СРСР №212656, кл. 45е7/44, 1968p.].

Основним недоліком цього пристрою є низька ефективність процесу сепарації при виділенні зерна з вороху з великою кількістю соломистої фракції.

Відомо також зерноочисна машина, що містять живильний пристрій, лоток-живильник, решітний барабан, що сепарує, із зовнішньою робочою поверхнею і пристрій виводу сходової фракції [авторське свідоцтво СРСР №848088, кл. В07В4/00, 1981р.].

Недоліком цієї машини є також низька ефективність процесу сепарації зерна при подачі зерносоломистого вороху, що містить велику кількість соломистих часток.

Відомо, що найбільш ефективно вільне зерно просіюється в зоні подачі зерносоломистого вороху на зовнішню поверхню циліндричного решета [Мачихина Л.И. Очистка риса-зерна. - М.: Колос. 1981. - 127с.: ил.]. На решті циліндричного решета виділення зерна практично не відбувається, тому що шар соломистих часток, який утворює просторову решітку, перешкоджає проходженню зерна з верхніх шарів у нижні, що знижує ефективність сепарації зерна.

Задачею корисної моделі є удосконалення решітного сепаратора, в якому за рахунок встановлення у циліндричному решеті всередині у верхній частині перегрібача, у виді гнучких пальців, що дозволяє підвищити ефективність процесу сепарації зерна з зерносоломистого вороху.

Поставлена задача вирішується тим, що в решітному сепараторі, що складається з завантажувального пристрою, лотка-живильника, циліндричного решета, що сепарує, з зовнішньою робочою поверхнею і пристроєм виводу сходової фракції, згідно з корисною моделлю, усередині циліндричного решета у верхній його частині встановлений перегрібач, який виконаний у виді гнучких пальців, торці яких плоскі і перпендикулярні осі пальців, і розташовані на загальному валу.

Поставлена задача вирішується тим, що перегрібач встановлено так, що пальці виступають над поверхнею циліндричного решета.

Застосування решітного сепаратора з ворушителем підвищує ефективність процесу сепарації зерна з зерносоломистого вороху.

На Фіг.1 - зображена схема решітного сепаратора, загальний вид; на Фіг.2 - зображено перегрібача; на Фіг.3 - схема взаємодії пальців перегрібача з циліндричним решетом.

Решітний сепаратор (Фіг.1) складається з завантажувального пристрою 1, лотка-живильника 2, циліндричного решета 3 у середині якого, у верхній його частині, встановлено перегрібач 4, який виконаний у виді гнучких пальців 5, торці 6 (Фіг.2) яких плоскі і перпендикулярні осі пальців 5. Пальці 5 розташовані вздовж всієї довжини циліндричного решета 3 на загальному валу 7. Перегрібач встановлено так, що пальці виступають над поверхнею циліндричного решета 3.

Для очищення зовнішньої поверхні циліндричного решета встановлена щітка-очисник 8. Відсепароване зерно попадає в збірник зерна 9, відкіля виводиться шнеком 10.

Пристрій працює наступним чином.

Зерносоломистий ворох з завантажувального пристрою 1 (Фіг.1) надходить на лоток-живильник 2, а з нього на зовнішню поверхню циліндричного решета 3. Зерно і дрібні соломисті домішки, що розташовані внизу шару зерносоломистого вороху, двічі просіваються через циліндричне решето і попадають у збірник 9, відкіля шнеком 10 подаються в пристрій подальшої обробки. Довгі соломисті частки, що розташовані на зовнішній поверхні циліндричного решета 3 в зоні дії АС перегрібача 4 (Фіг.3) спочатку піднімаються пальцями 5 перегрібача на ділянці АВ, а потім опускаються на ділянці ВС, при цьому відбувається ламання просторової решітки, яка утворюється довгими соломистими частками, що сприяє проходженню зерна з верхніх шарів соломистого вороху в нижні і далі через циліндричне решето 3 в збірник 9. Для того, щоб соломисті частки не зіскакували з пальців 5, їх торцева поверхня 6 зроблена плоскою і розташована перпендикулярно осі пальця 5.

Крім того, при обертанні перегрібача 4 на ділянці АС (Фіг.3) відбувається зміна відстані між кінцями його пальців 5, тому що відстань між кінцями пальців залежить від кута повороту перегрібача і взаємного розташування перегрібача 4 і циліндричного решета 3.

При вході пальців у сітчасту поверхню циліндричного решета (без врахування деформацій) кут між ними визначається з вираження:

,

де tc - крок між прутками сітчастої поверхні циліндричного решета;

r - радіус перегрібача.

Кількість пальців перегрібача визначається як:

.

Відстань між кінцями пальців при вході в сітчасту поверхню циліндричного решета:

При подальшому спільному обертанні перегрібача і циліндричного решета пальці перегрібача проходять через отвори сітчастої поверхні і виступають максимально над нею в точці В на величину:

h=a+r-R,

де h - величина виступу пальців;

а - відстань між осями обертання циліндричного решета і перегрібача;

R - радіус циліндричного решета. Максимальна відстань між пальцями буде при симетричному їхньому розташуванні щодо площини, що проходить через осі обертання перегрібача і циліндричного решета і визначається по формулі:

де amax - максимальний кут між пальцями

Таким чином, зміна відстані між кінцями прутків складе

На ділянці АВ відбувається збільшення відстані між кінцями пальців, а потім на ділянці ВС її зменшення. Такий вплив пальців перегрібача на соломисті частки викликає їхнє відносне переміщення, що сприяє більш ефективному виділенню зерна.

Привод перегрібача можливий як за рахунок зачеплення пальців перегрібача і сітчастої поверхні циліндричного решета, так і за допомогою спеціального привода, наприклад, ланцюгової передачі, яка буде синхронізувати частоту обертання перегрібача і циліндричного решета.

Текст

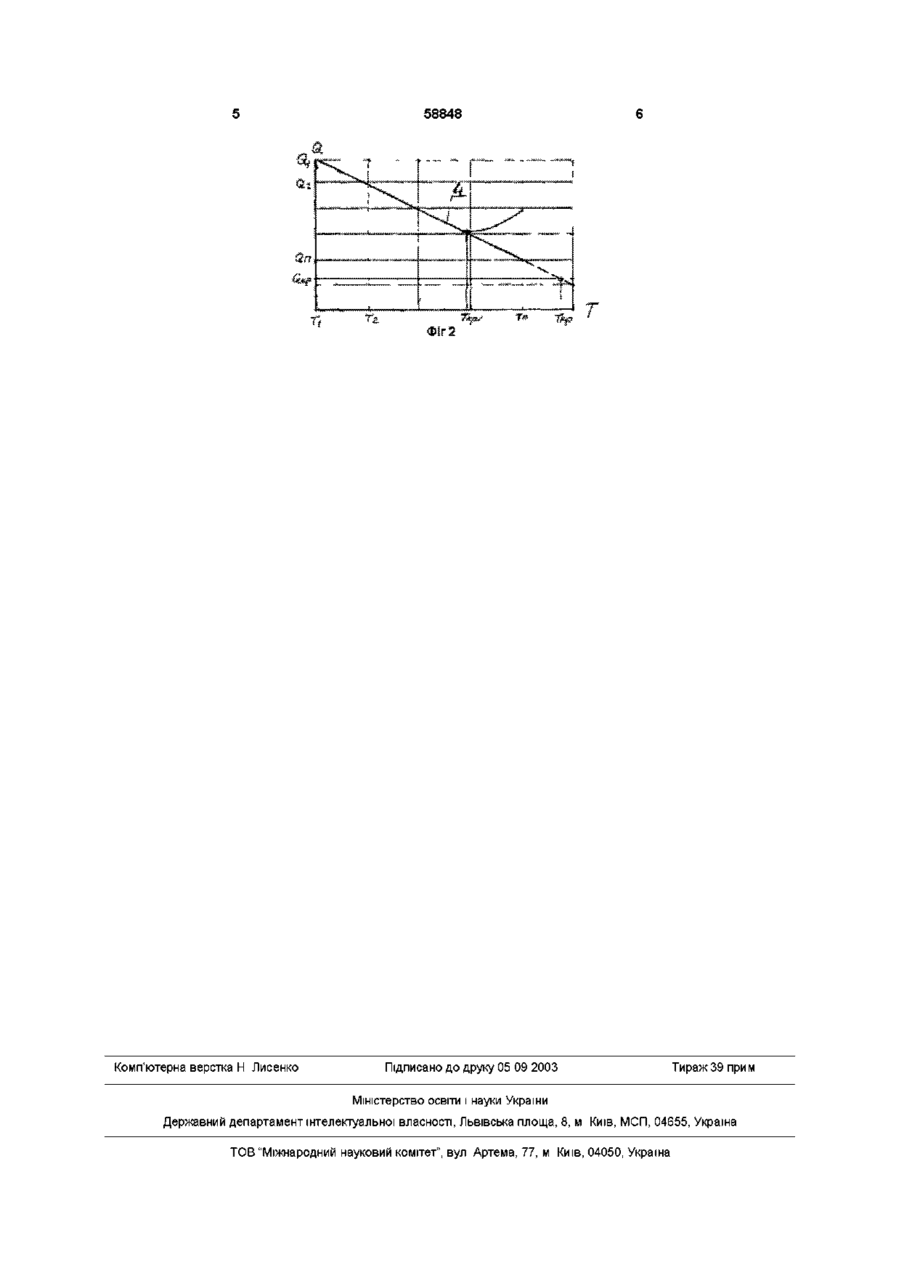

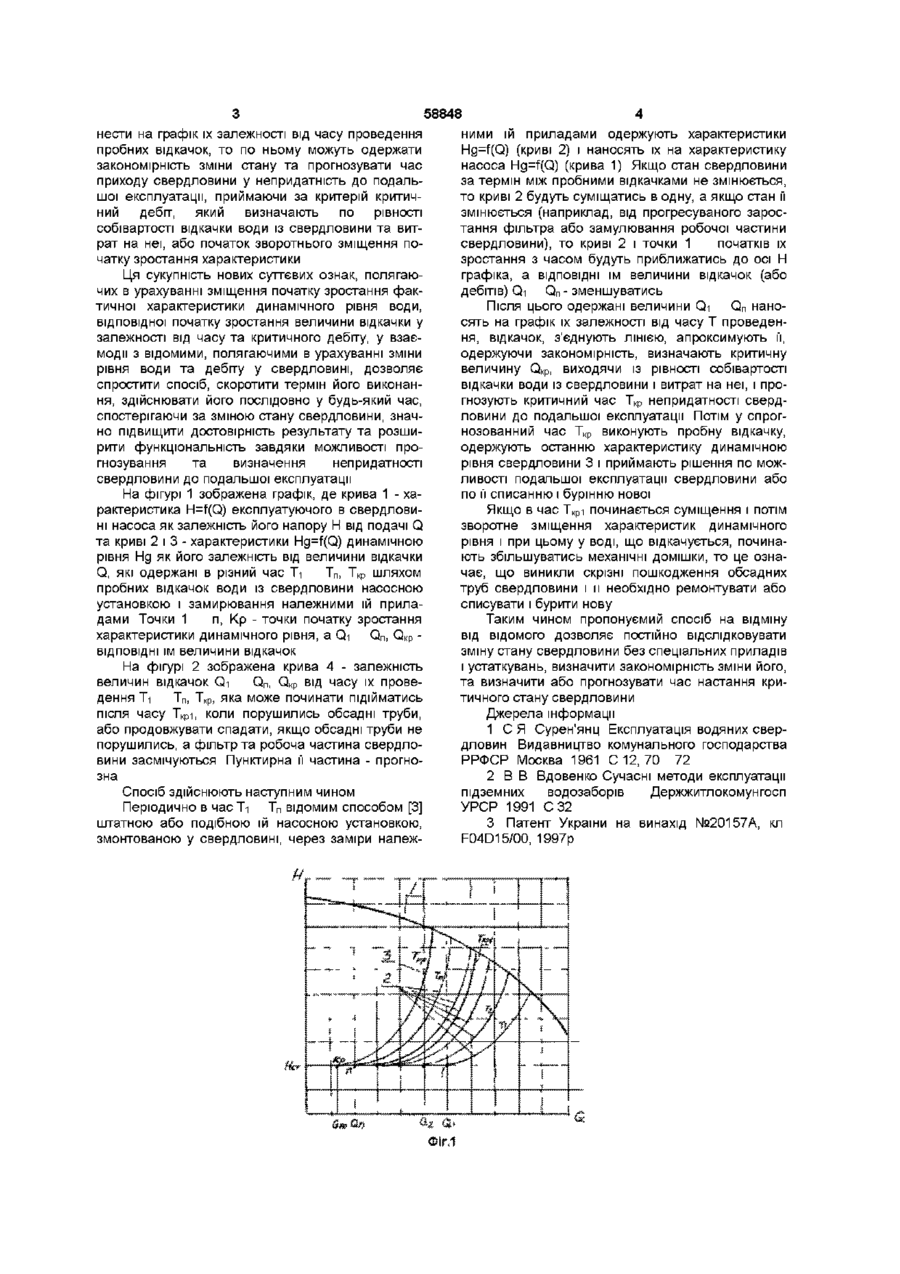

1 Спосіб визначення стану свердловини із експлуатованою в ній насосною установкою, що полягає в урахуванні для цього зміни рівня води та дебіту в свердловині під час водозабору із неї насосною установкою, який відрізняється тим, що ураховують зміщення початку зростання фактичної характеристики динамічного рівня Нд свердловини у вигляді Hg=f(Q) та відповідну початку зро стання величину відкачки Q, яку одержують періодично при плавному збільшенні пробного водовідбору із неї через заміри належними до установки приладами 2 Спосіб за п 1, який відрізняється тим, що величини відкачок, при яких починається зростання характеристик динамічного рівня, наносять на графік їх залежності від часу проведення пробних відкачок і по ньому визначають закономірність зміни стану та по критичному дебіту прогнозують або по зворотному збільшенню дебіту визначають критичний час приходу свердловини у непридатність до подальшої експлуатації 3 Спосіб за п 2, який відрізняється тим, що за критичний дебіт приймають величину відкачки, яку визначають по рівності собівартості відкачки води із свердловини та витрат на неї Винахід відноситься до свердловинних насосних установок і може бути використаний при експлуатації свердловин і змонтованих в них насосних установок та визначенні їх стану Відомий спосіб визначення стану свердловини із експлуатуємою в ній насосною установкою по ЗМІНІ рівня води та дебіту під час водовідбору [І] При цьому визначають зниження статичного і динамічного рівнів відносно первісного стану, коли запускають насосну установку, за допомогою спеціального рівнеміра [1] та витратоміра, виконуючи це епізодично [2] Це зниження має місце майже в кожній свердловині у зв'язку із поступовим заростанням и фільтра та замулювання и робочої частини до того, як проржавіють наскрізь обсадні труби або порушиться герметичність їх стиків ляє достовірно визначити непридатність свердловини до подальшої експлуатації В основу винаходу поставлено задачу спосіб визначення стану свердловини із експлуатуємою в ній насосною установкою шляхом використання для цього фактичної характеристики динамічного рівня свердловини, яку одержують періодично через заміри належними установці приладами при плавному збільшенні пробного водовідбору, спростити, підвищити достовірність і а розширити його функціональні можливості Указана мета досягається тим, що при здійсненні способу визначення стану свердловини із експлуатауємою в ній насосною установкою, що полягає в урахуванні для цього ЗМІНІ рівня води та дебіту в свердловині під час водовідбору із неї насосною установкою, ураховують зміщення початку зростання фактичної характеристики динамічного рівня Нд свердловини у вигляді Hg=f(Q) та відповідну йому величину відкачки Q, які одержують періодично при плавному збільшенні пробного водовідбору із неї через заміри належними насосній установці приладами Якщо величини відкачок, при яких починається зростання характеристик динамічного рівня, на Недостатком відомого способу є те, що він не точно, а лише здогадне дозволяє оцінити причини зміни рівня та дебіту свердловини і потребує для цього спеціальних приладів та багато часу завдяки тому, що епізодичність замірів складає від одної неділі до місяця і для заміру статичного рівня необхідна зупинка насосної установки до стабілізації рівня води в свердловині Крім цього він не дозво 00 ^00 00 ю 58848 нести на графік їх залежності від часу проведення пробних відкачок, то по ньому можуть одержати закономірність зміни стану та прогнозувати час приходу свердловини у непридатність до подальшої експлуатації, приймаючи за критерій критичний дебіт, який визначають по рівності собівартості відкачки води із свердловини та витрат на неї, або початок зворотнього зміщення початку зростання характеристики Ця сукупність нових суттєвих ознак, полягаючих в урахуванні зміщення початку зростання фактичної характеристики динамічного рівня води, відповідної початку зростання величини відкачки у залежності від часу та критичного дебіту, у взаємодії з відомими, полягаючими в урахуванні зміни рівня води та дебіту у свердловині, дозволяє спростити спосіб, скоротити термін його виконання, здійснювати його послідовно у будь-який час, спостерігаючи за зміною стану свердловини, значно підвищити достовірність результату та розширити функціональність завдяки можливості прогнозування та визначення непридатності свердловини до подальшої експлуатації На фігурі 1 зображена графік, де крива 1 - характеристика H=f(Q) експлуатуючого в свердловині насоса як залежність його напору Н від подачі Q та криві 2 і 3 - характеристики Hg=f(Q) динамічною рівня Нд як його залежність ВІД величини відкачки Q, які одержані в різний час Ті Тп, Ткр шляхом пробних відкачок води із свердловини насосною установкою і замирювання належними їй приладами Точки 1 п, Кр - точки початку зростання характеристики динамічного рівня, a Qi Qn, QKp ВІДПОВІДНІ їм величини відкачок На фігурі 2 зображена крива 4 - залежність величин відкачок Qi Qn, QKp від часу їх проведення Ті Тп, Ткр, яка може починати підійматись після часу Т кр і, коли порушились обсадні труби, або продовжувати спадати, якщо обсадні труби не порушились, а фільтр та робоча частина свердловини засмічуються Пунктирна її частина - прогнозна Спосіб здійснюють наступним чином Періодично в час Ті Тп відомим способом [3] штатною або подібною їй насосною установкою, змонтованою у свердловині, через заміри належ ними їй приладами одержують характеристики Hg=f(Q) (криві 2) і наносять їх на характеристику насоса Hg=f(Q) (крива 1) Якщо стан свердловини за термін між пробними відкачками не змінюється, то криві 2 будуть суміщатись в одну, а якщо стан її змінюється (наприклад, від прогресуваного заростання фільтра або замулювання робочої частини свердловини), то криві 2 і точки 1 початків їх зростання з часом будуть приближатись до осі Н графіка, а ВІДПОВІДНІ їм величини відкачок (або дебітів) Qi Q n - зменшуватись Після ЦЬОГО одержані величини Qi Qn наносять на графік їх залежності від часу Т проведення, відкачок, з'єднують ЛІНІЄЮ, апроксимують її, одержуючи закономірність, визначають критичну величину QKp, виходячи із рівності собівартості відкачки води із свердловини і витрат на неї, і прогнозують критичний час Ткр непридатності свердловини до подальшої експлуатації Потім у спрогнозованний час Ткр виконують пробну відкачку, одержують останню характеристику динамічною рівня свердловини 3 і приймають рішення по можливості подальшої експлуатації свердловини або по її списанню і бурінню нової Якщо в час Т кр і починається суміщення і потім зворотне зміщення характеристик динамічного рівня і при цьому у воді, що відкачується, починають збільшуватись механічні домішки, то це означає, що виникли скрізні пошкодження обсадних труб свердловини і и необхідно ремонтувати або списувати і бурити нову Таким чином пропонуємий спосіб на відміну від відомого дозволяє постійно відслідковувати зміну стану свердловини без спеціальних приладів і устаткувань, визначити закономірність зміни його, та визначити або прогнозувати час настання критичного стану свердловини Джерела інформації 1 С Я Сурен'янц Експлуатація водяних свердловин Видавництво комунального господарства РРФСР Москва 1961 С 12, 70 72 2 В В Вдовенко Сучасні методи експлуатації підземних водозаборів Держжитлокомунгосп УРСР 1991 С 32 3 Патент України на винахід №20157А, кл F04D15/00, 1997р 58848 Комп'ютерна верстка Н Лисенко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

Method to determine the condition of the well with pump unit operated in it

Автори англійською

Chornyi Anatolii Petrovych, Petrosov Valerii Albertovych, Popkov Viktor Volodymyrovych

Назва патенту російською

Способ определения состояния скважины с эксплуатируемой в ней насосной установкой

Автори російською

Черный Анатолий Петрович, Чорный Анатолий Петрович, Петросов Валерий Альбертович, Попков Виктор Владимирович

МПК / Мітки

МПК: F04D 15/00, F04B 51/00
