Спосіб управління насосною установкою та пристрій для його здійснення

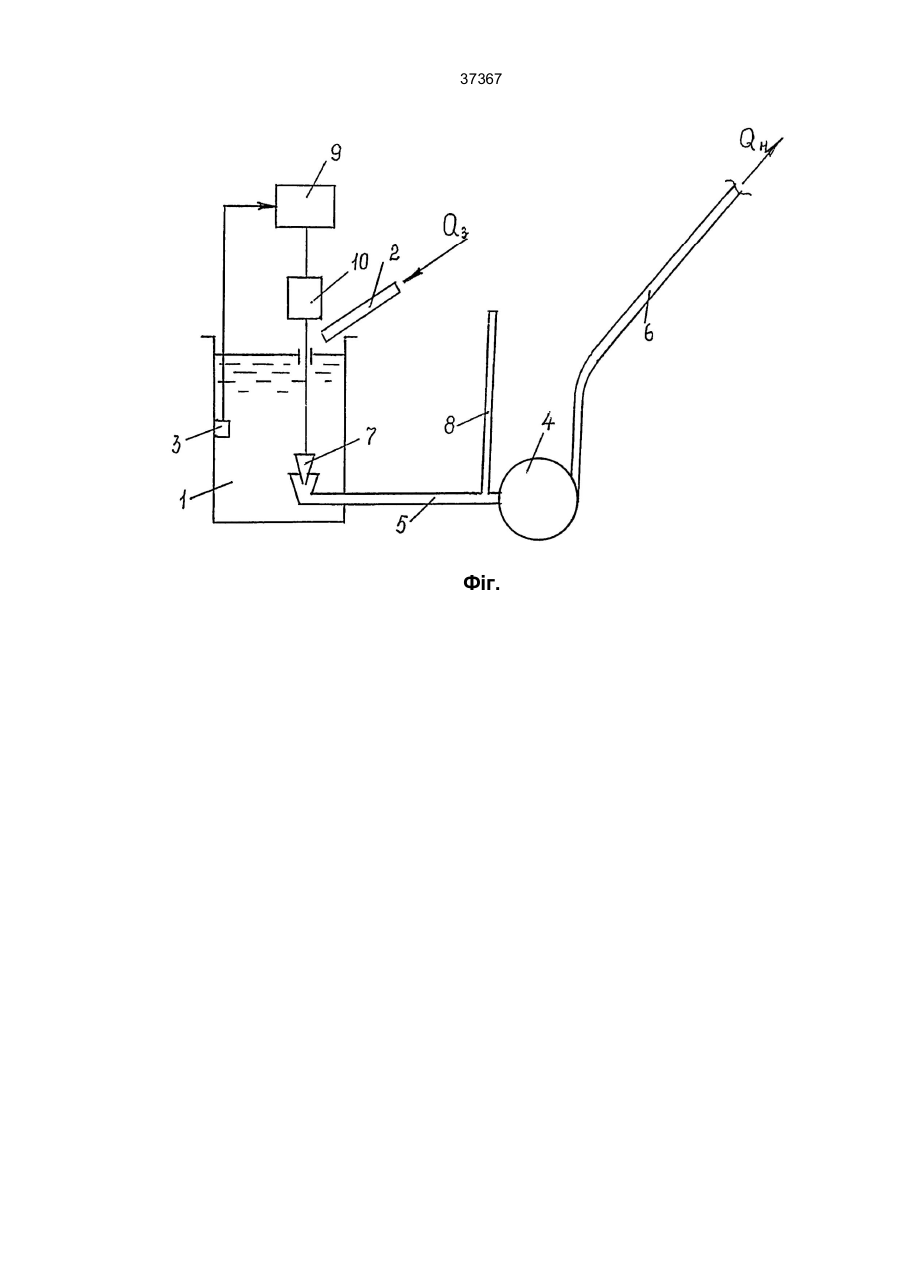

37367 Винахід відноситься до гідравлічних машин для переміщення рідини і може бути використаний у гідротранспортних установках. Відомий спосіб управління насосною установкою шляхом регулювання режиму роботи насоса включає подачу рідини у зумпф і до нагнітального трубопроводу, а також дроселювання його (див.: Гидравлика, гидравлические машины и гидроприводы / Т. М. Башта, С.С.Руднев и др. - М.: Машиностроение, 1982. С.191). Недоліком способу є те, що він не дозволяє стабілізувати процес регулювання, що негативно впливає на точність управління. Відома також насосна установка, яка містить зумпф насосу, всисний трубопровід і нагнітальний трубопровід з засувкою (див.: Гидравлика, гидравлические машины и гидроприводы / Т.М.Башта, С.С.Руднев и др. - М.: Машиностроение, 1982. - С.191). Насосна установка не забезпечує надійної роботи і необхідної довговічності при транспортуванні високоабразивних середовищ, і тому не знайшла поширення у горнорудній промисловості. Найбільш близьким до запропонованого є спосіб управління насосною установкою, що включає подачу рідини у зумпф і до нагнітального трубопроводу, підведення повітря до всисного трубопроводу (див.: Гейер В.Г., Тимошенко Г.М. Шахтные и вентиляторные и водоотливные установки. - М: Недра, 1987. - С.207). Недоліком способу в процесі реалізації являються можливі випадки зниження рівня рідини у зумпфі до величини, при якій відбувається захват повітря всисним трубопроводом, що веде до явища "помпажа". Це виключає управління насосною установкою. Найбільш близькою до запропонованої установки є насосна установка, яка містить зумпф, трубопровід підведення рідини до зумпфа, насос, всисний і нагнітальний трубопроводи, патрубок підведення повітря до всисного трубопроводу із атмосфери (див.: Гейер В.Г., Тимошенко Г.М. Шахтные и вентиляторные и водоотливные установки. М: Недра, 1987. - С.207). Недоліком відомої насосної установки є нестабільна робота у випадках значного зниження рівня рідини у зумпфі, що призводить до явища «помпажа». В основу винаходу поставлено задачу удосконалення способу управління насосною установкою, в якому шляхом дроселювання всисного трубопроводу в залежності від рівня рідини у зумпфі, забезпечується виключення утворення воронки на вході у всисний трубопровід і захоплення ним повітря, і, за рахунок цього, можливість стабілізації процесу регулювання роботи установки, у тому числі при транспортуванні високоабразивних середовищ, підвищення точності управління. В основу винаходу також поставлено задачу удосконалення насосної установки, в якій введення дроселя та вимірника рівня рідини забезпечує досягнення потрібного рівня рідини у зумпфі в процесі роботи установки, що виключає явище «помпажа». Поставлена задача вирішується тим, що у відомому способі управління насосною установкою, що включає подачу рідини до зумпфу і нагнітального трубопроводу, підведення повітря до всисного трубопроводу, згідно з винаходом, попередньо задають рівень рідини у зумпфі, вимірюють його поточне значення, порівнюють із заданим, і, у випадку відхилення у сторону зменшення, дроселюють всисний трубопровід до моменту досягнення рівня рідини завданої величини. А також тим, що насосна установка, що включає зумпф, трубопровід підведення рідини до зумпфу, насос, всисний і нагнітальний трубопроводи, патрубок підведення повітря до всисного трубопроводу із атмосфери, згідно з винаходом, має установлений у всисному трубопроводі дросель, а також зв'язаний з ним вимірник рівня рідини у зумпфі. На фігурі зображена насосна установка. Установка містить зумпф 1, трубопровід 2 підведення рідини до зумпфу, вимірник 3 рівня рідини у зумпфі, насос 4, всисний і нагнітальний трубопроводи, відповідно, 5 і 6, дросель 7 всисного трубопроводу 5 з двигуном 10, патрубок 8 підведення повітря із атмосфери до всисного трубопроводу 5, вимірник З і дросель 7, з'єднанні через програмний блок 9 і двигун 10. Спосіб реалізується за допомогою насосної установки. Попередньо задають припустимий рівень рідини у зумпфі 1, який програмують у блоці 9. Рідина до зумпфу 1 подається по трубопроводу 2 у кількості Q3, а потім по всисному трубопроводу 5 насосом 4 подається до нагнітального трубопроводу 6 у кількості QH. Якщо подача рідини до зумпфу Q3 менше подачі насоса QH, рівень рідини у зумпфі знижується. Поточне значення рівня рідини контролюють вимірником 3 і постійно порівнюють із заданим у блоці 9. При зниженні рівня рідини нижче заданої величини за допомогою вимірника 3, блока управління 9, двигуна 10 і дроселя 7 дроселюють всисний трубопровід 5. При цьому повітря через патрубок 8 і всисний трубопровід 5 почне поступати до насосу 4. Як результат - подача насоса QH буде зменшуватися. Дроселювання дроселем 7 проводжується до моменту, поки значення рівня рідини досягне завданого значення. При цьому подача рідини до зумпфу 1 і подача насосу 4 будуть рівними QH = Q3. Таким чином, спосіб управління насосною установкою і насосна установка дозволяють регулювати режим роботи насосу підведенням повітря до всисного трубопроводу і виключають зниження рівня рідини у зумпфі нижче припустимої величини. При цьому забезпечується надійна і стійка робота насосу. 37367 37367 Фіг.
