Тюбик

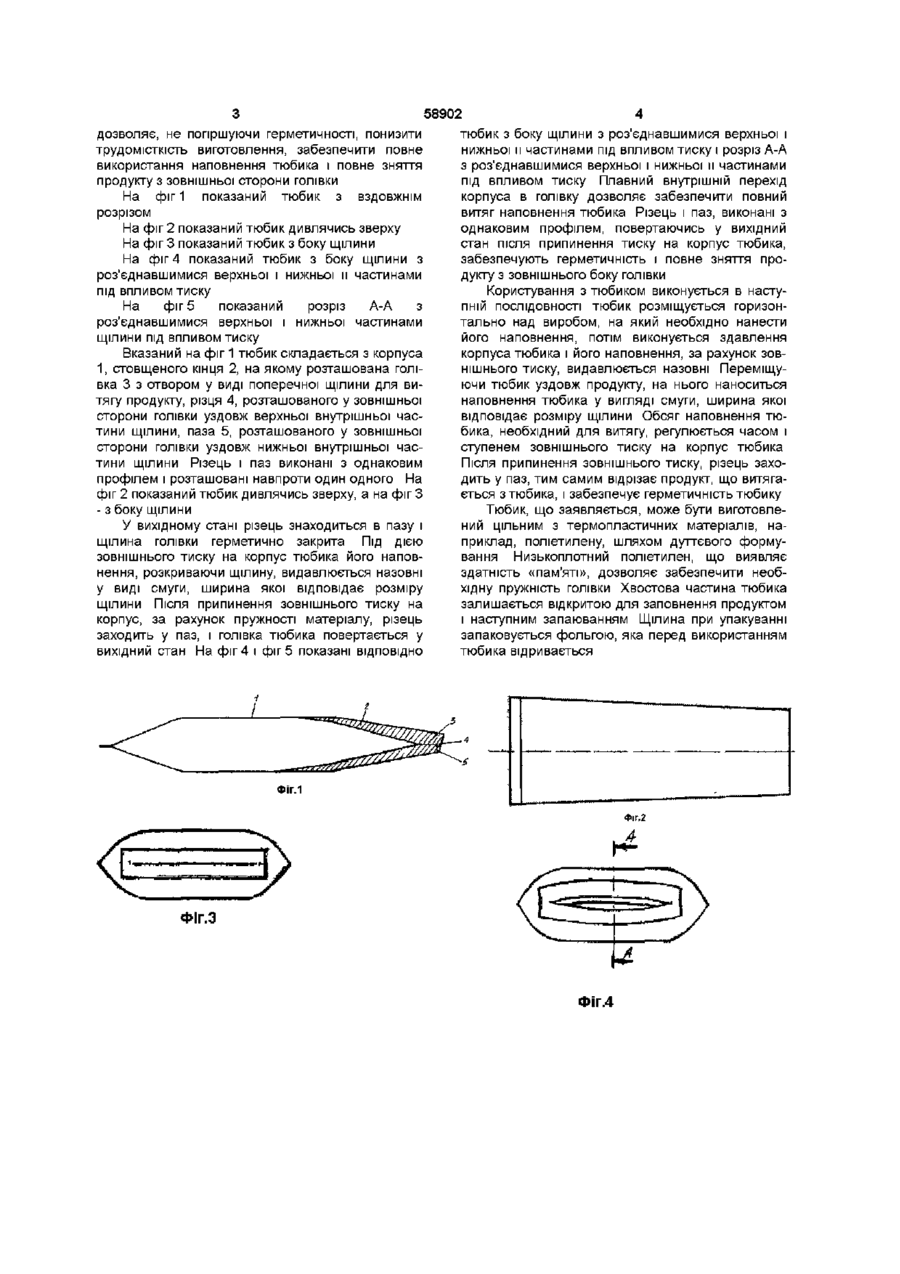

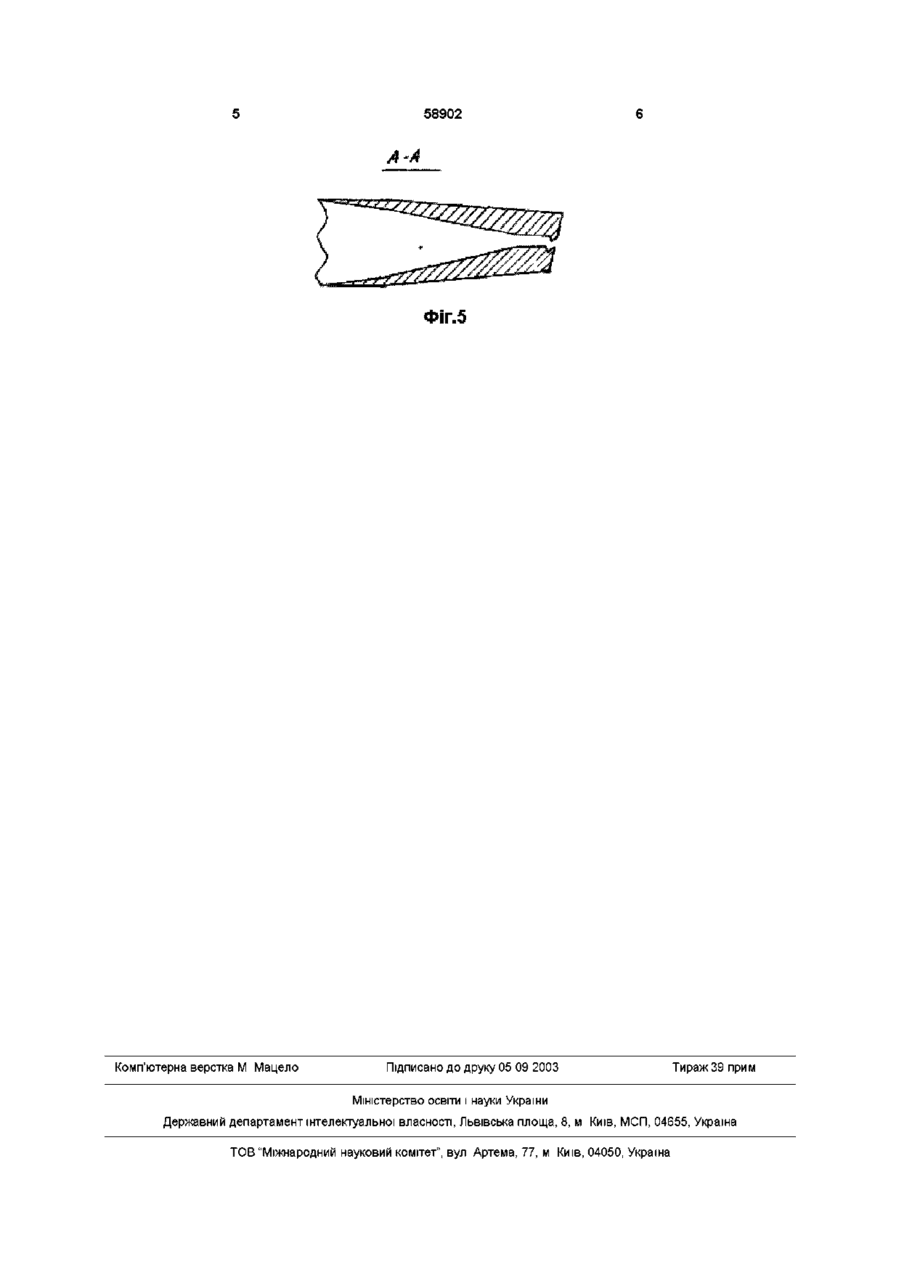

Тюбик, що містить корпус, стовщений кінець і розташовану на ньому головку з отвором у вигляді поперечної щілини для видавлювання продукту, який відрізняється тим, що виготовлений з пружного матеріалу, здатного виявляти «пам'ять», і додатково містить різець і паз, виконані з однаковим профілем і розташовані у ЗОВНІШНІЙ стороні головки навпроти один одного усередині щілини, ВІДПОВІДНО уздовж її верхньої і нижньої частини Винахід має відношення до упакування, зокрема, для упакування напіврідких і пастообразних продуктів, наприклад гірчиці, вершкового масла та ш і може знайти застосування в харчовій, ХІМІЧНІЙ, медичній та ш галузях промисловості Відоме упакування, виконане у виді тюбика для збереження грузлих пастообразних продуктів і забеспечене з'ємною кришкою (тюбик, патент Російської Федерації №2025421, 25 02 94г) Тюбик складається з корпусу і голівки з отвором Недоліком запропонованого тюбика є неповне використання його наповнення, неповне зняття продукту з зовнішньої сторони голівки і трудомісткість його виготовлення Це викликано тим, що частина продукту залишається у тюбику, зокрема його ГОЛІВЦІ, через те, що конструкція голівки не дозволяє їй цілком стискуватися Також частина продукту залишається на ЗОВНІШНІЙ стороні голівки через и складну конфігурацію Трудомісткість виготовлення викликана додатковою операцією по виготовленню кришки ЗОВНІШНІЙ стороні голівки через її складну конфігурацію Трудомісткість виготовлення викликана додатковою операцією по виготовленню кришки У основу винаходу поставлена задача удосконалення тюбика шляхом створення конструкції його голівки без кришки, тим самим, поменшивши трудомісткість його виготовлення, не погіршуючи герметичності, забезпечити повне використання наповнення тюбика і повне зняття продукту з зовнішньої сторони голівки Поставлена задача вирішується таким чином Тюбик, що містить корпус, стовщений кінець і розташовану на ньому голівку з отвором у виді поперечної щілини для витягу продукту, який відрізняється тим, що виготовлений з пружного матеріалу, здатного виявляти «пам'ять» і додатково містить різець і паз, виконані з однаковим профілем і розташовані з зовнішньої сторони ГОЛІВЦІ навпроти один одного усередині щілини, ВІДПОВІДНО уздовж и верхньої і нижньої частини Тюбик, що заявляється, у відомих джерелах інформації не виявлений, що дозволяє вважати його новим Відрізні ознаки у своїй сукупності є необхідними і достатніми для досягнення поставленої мети, в інших відомих технічних рішеннях не виявлені, що забезпечує винаходу ВІДПОВІДНІСТЬ критерію «винахідницький рівень» Уключення в тюбик, що заявляється, різця і паза, виконаних з однаковим профілем і розташованих у зовнішньої сторони ГОЛІВЦІ навпроти один одного усередині щілини, ВІДПОВІДНО уздовж и верхньої і нижньої частини і виготовлення тюбика з пружного матеріалу, здатного виявляти «пам'ять», Найбільш близьким по технічному рішенню до пропонованого тюбика є составний контейнер типу тюбик (Collapsible tube container United States Patent, US 2066792, Oct31, 1934) Тюбик складається із корпусу, стовщеного кінця і розташованої на ньому голівки з отвором у вигляді поперечної щілини для витягу продукту Недоліком запропонованого тюбика є неповне використання його наповнення, неповне зняття продукту з зовнішньої сторони голівки і трудомісткість його виготовлення Це викликано тим, що частина продукту залишається у тюбику, зокрема його ГОЛІВЦІ, через те, що конструкція голівки не дозволяє їй цілком стискуватися Також частина продукту лишається на о 00 ю 58902 дозволяє, не погіршуючи герметичності, понизити трудомісткість виготовлення, забезпечити повне використання наповнення тюбика і повне зняття продукту з зовнішньої сторони голівки На фіг 1 показаний тюбик з вздовжнім розрізом На фіг 2 показаний тюбик дивлячись зверху На фіг 3 показаний тюбик з боку щілини На фіг 4 показаний тюбик з боку щілини з роз'єднавшимися верхньої і нижньої и частинами під впливом тиску На фіг 5 показаний розріз А-А з роз'єднавшимися верхньої і нижньої частинами щілини під впливом тиску Вказаний на фіг 1 тюбик складається з корпуса 1, стовщеного кінця 2, на якому розташована голівка 3 з отвором у виді поперечної щілини для витягу продукту, різця 4, розташованого у зовнішньої сторони голівки уздовж верхньої внутрішньої частини щілини, паза 5, розташованого у зовнішньої сторони голівки уздовж нижньої внутрішньої частини щілини Різець і паз виконані з однаковим профілем і розташовані навпроти один одного На фіг 2 показаний тюбик дивлячись зверху, а на фіг З - з боку щілини У вихідному стані різець знаходиться в пазу і щілина голівки герметично закрита Під дією зовнішнього тиску на корпус тюбика його наповнення, розкриваючи щілину, видавлюється назовні у виді смуги, ширина якої відповідає розміру щілини Після припинення зовнішнього тиску на корпус, за рахунок пружності матеріалу, різець заходить у паз, і голівка тюбика повертається у вихідний стан На фіг 4 і фіг 5 показані ВІДПОВІДНО тюбик з боку щілини з роз'єднавшимися верхньої і нижньої и частинами під впливом тиску і розріз А-А з роз'єднавшимися верхньої і нижньої и частинами під впливом тиску Плавний внутрішній перехід корпуса в голівку дозволяє забезпечити повний витяг наповнення тюбика Різець і паз, виконані з однаковим профілем, повертаючись у вихідний стан після припинення тиску на корпус тюбика, забезпечують герметичність і повне зняття продукту з зовнішнього боку голівки Користування з тюбиком виконується в наступній ПОСЛІДОВНОСТІ тюбик розміщується горизонтально над виробом, на який необхідно нанести його наповнення, потім виконується здавлення корпуса тюбика і його наповнення, за рахунок зовнішнього тиску, видавлюється назовні Переміщуючи тюбик уздовж продукту, на нього наноситься наповнення тюбика у вигляді смуги, ширина якої відповідає розміру щілини Обсяг наповнення тюбика, необхідний для витягу, регулюється часом і ступенем зовнішнього тиску на корпус тюбика Після припинення зовнішнього тиску, різець заходить у паз, тим самим відрізає продукт, що витягається з тюбика, і забезпечує герметичність тюбику Тюбик, що заявляється, може бути виготовлений цільним з термопластичних матеріалів, наприклад, поліетилену, шляхом дуттєвого формування Низькоплотний поліетилен, що виявляє здатність «пам'яті», дозволяє забезпечити необхідну пружність голівки Хвостова частина тюбика залишається відкритою для заповнення продуктом і наступним запаюванням Щілина при упакуванні запаковується фольгою, яка перед використанням тюбика відривається ФІГ.1 Фіг.З Фіг.4 58902 Фіг.5 Комп'ютерна верстка М Мацело Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
