Тепловий насос

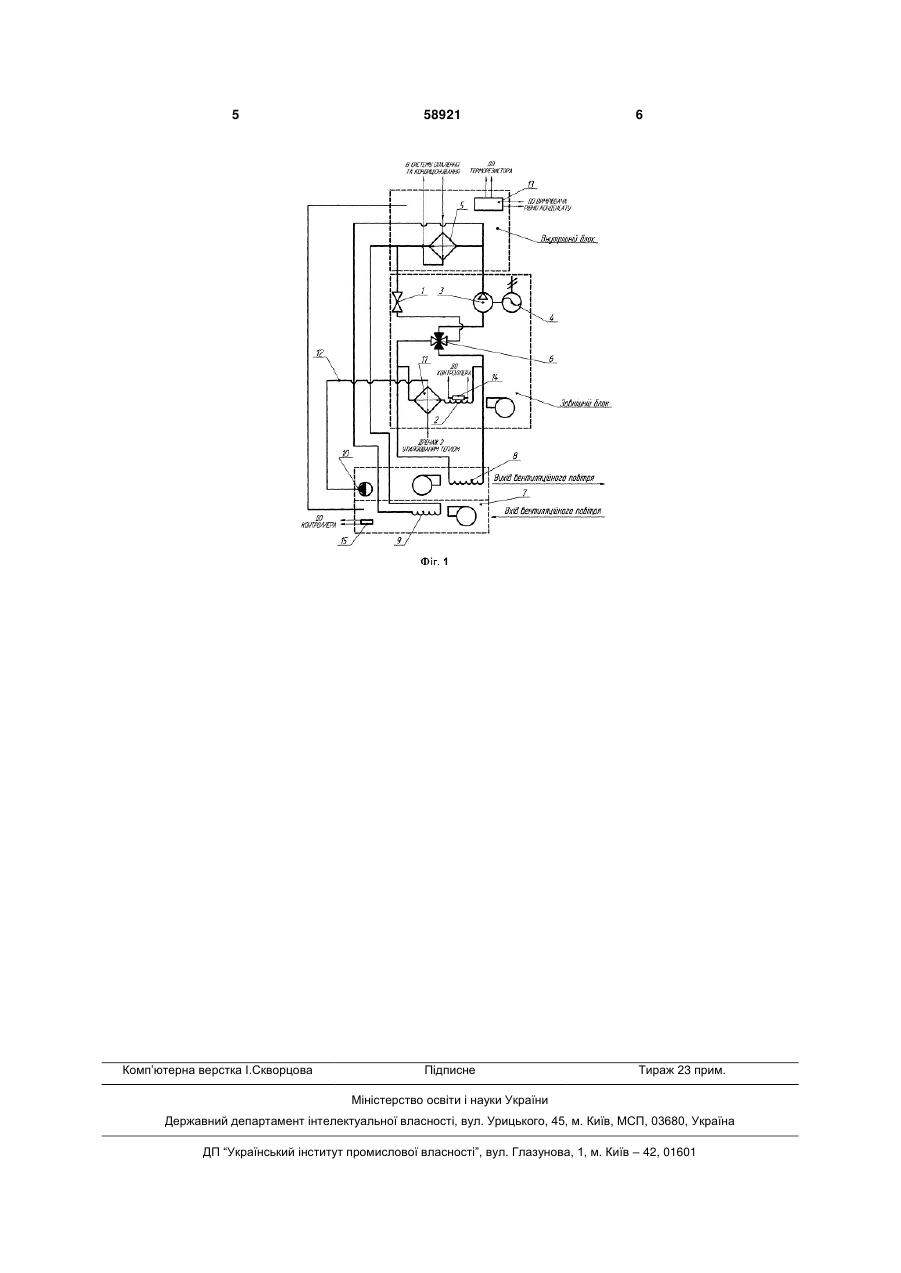

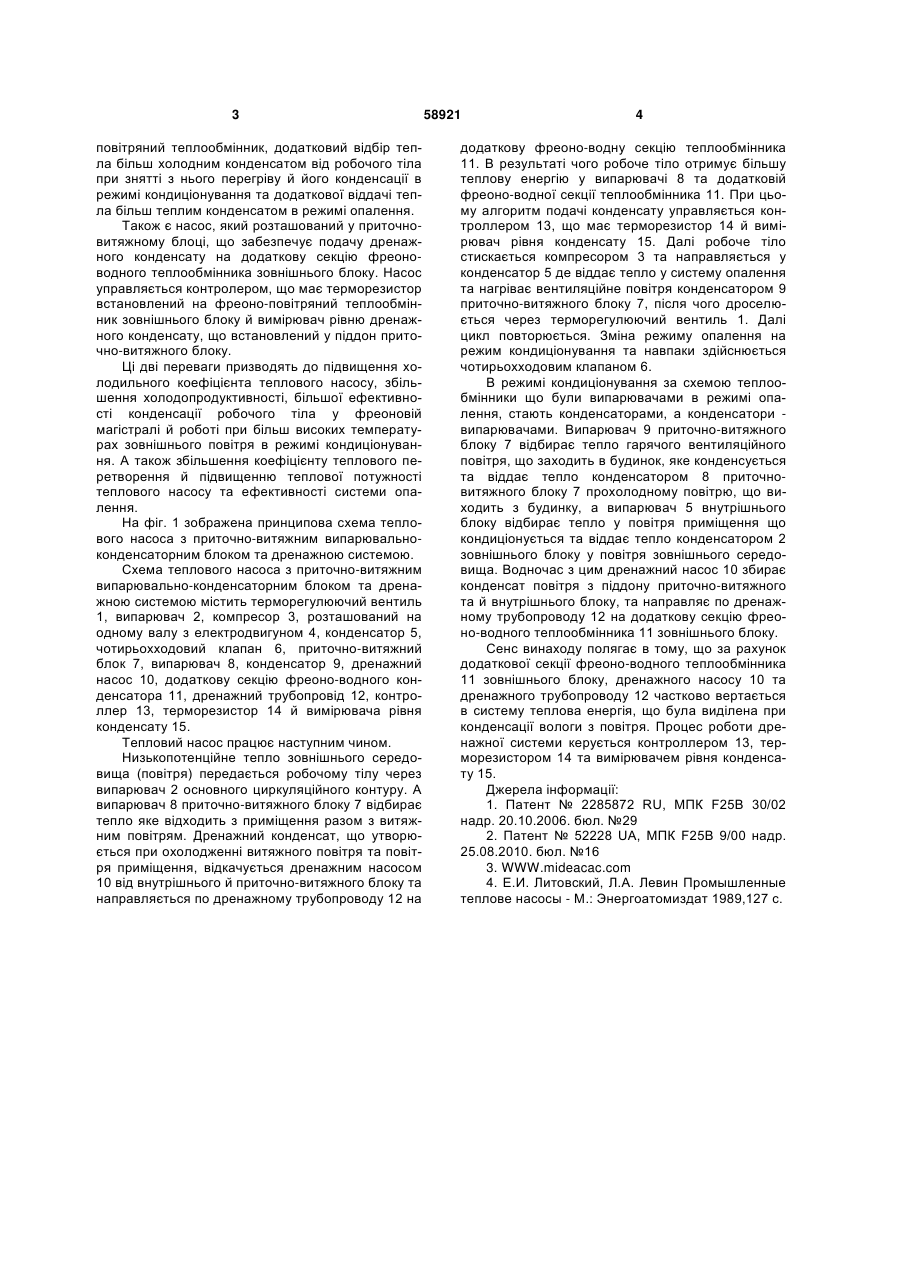

Тепловий насос, який має основний циркуляційний контур робочого тіла, що складається з послідовно з'єднаних терморегулюючого вентиля, випарювача, компресора, конденсатора, чотири 3 повітряний теплообмінник, додатковий відбір тепла більш холодним конденсатом від робочого тіла при знятті з нього перегріву й його конденсації в режимі кондиціонування та додаткової віддачі тепла більш теплим конденсатом в режимі опалення. Також є насос, який розташований у приточновитяжному блоці, що забезпечує подачу дренажного конденсату на додаткову секцію фреоноводного теплообмінника зовнішнього блоку. Насос управляється контролером, що має терморезистор встановлений на фреоно-повітряний теплообмінник зовнішнього блоку й вимірювач рівню дренажного конденсату, що встановлений у піддон приточно-витяжного блоку. Ці дві переваги призводять до підвищення холодильного коефіцієнта теплового насосу, збільшення холодопродуктивності, більшої ефективності конденсації робочого тіла у фреоновій магістралі й роботі при більш високих температурах зовнішнього повітря в режимі кондиціонування. А також збільшення коефіцієнту теплового перетворення й підвищенню теплової потужності теплового насосу та ефективності системи опалення. На фіг. 1 зображена принципова схема теплового насоса з приточно-витяжним випарювальноконденсаторним блоком та дренажною системою. Схема теплового насоса з приточно-витяжним випарювально-конденсаторним блоком та дренажною системою містить терморегулюючий вентиль 1, випарювач 2, компресор 3, розташований на одному валу з електродвигуном 4, конденсатор 5, чотирьохходовий клапан 6, приточно-витяжний блок 7, випарювач 8, конденсатор 9, дренажний насос 10, додаткову секцію фреоно-водного конденсатора 11, дренажний трубопровід 12, контроллер 13, терморезистор 14 й вимірювача рівня конденсату 15. Тепловий насос працює наступним чином. Низькопотенційне тепло зовнішнього середовища (повітря) передається робочому тілу через випарювач 2 основного циркуляційного контуру. А випарювач 8 приточно-витяжного блоку 7 відбирає тепло яке відходить з приміщення разом з витяжним повітрям. Дренажний конденсат, що утворюється при охолодженні витяжного повітря та повітря приміщення, відкачується дренажним насосом 10 від внутрішнього й приточно-витяжного блоку та направляється по дренажному трубопроводу 12 на 58921 4 додаткову фреоно-водну секцію теплообмінника 11. В результаті чого робоче тіло отримує більшу теплову енергію у випарювачі 8 та додатковій фреоно-водної секції теплообмінника 11. При цьому алгоритм подачі конденсату управляється контроллером 13, що має терморезистор 14 й вимірювач рівня конденсату 15. Далі робоче тіло стискається компресором 3 та направляється у конденсатор 5 де віддає тепло у систему опалення та нагріває вентиляційне повітря конденсатором 9 приточно-витяжного блоку 7, після чого дроселюється через терморегулюючий вентиль 1. Далі цикл повторюється. Зміна режиму опалення на режим кондиціонування та навпаки здійснюється чотирьохходовим клапаном 6. В режимі кондиціонування за схемою теплообмінники що були випарювачами в режимі опалення, стають конденсаторами, а конденсатори випарювачами. Випарювач 9 приточно-витяжного блоку 7 відбирає тепло гарячого вентиляційного повітря, що заходить в будинок, яке конденсується та віддає тепло конденсатором 8 приточновитяжного блоку 7 прохолодному повітрю, що виходить з будинку, а випарювач 5 внутрішнього блоку відбирає тепло у повітря приміщення що кондиціонується та віддає тепло конденсатором 2 зовнішнього блоку у повітря зовнішнього середовища. Водночас з цим дренажний насос 10 збирає конденсат повітря з піддону приточно-витяжного та й внутрішнього блоку, та направляє по дренажному трубопроводу 12 на додаткову секцію фреоно-водного теплообмінника 11 зовнішнього блоку. Сенс винаходу полягає в тому, що за рахунок додаткової секції фреоно-водного теплообмінника 11 зовнішнього блоку, дренажного насосу 10 та дренажного трубопроводу 12 частково вертається в систему теплова енергія, що була виділена при конденсації вологи з повітря. Процес роботи дренажної системи керується контроллером 13, терморезистором 14 та вимірювачем рівня конденсату 15. Джерела інформації: 1. Патент № 2285872 RU, МПК F25B 30/02 надр. 20.10.2006. бюл. №29 2. Патент № 52228 UA, МПК F25B 9/00 надр. 25.08.2010. бюл. №16 3. WWW.mideacac.com 4. Е.И. Литовский, Л.А. Левин Промышленные теплове насосы - М.: Энергоатомиздат 1989,127 с. 5 Комп’ютерна верстка І.Скворцова 58921 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
