Машина для розсівання мінеральних добрив з дисковим робочим органом

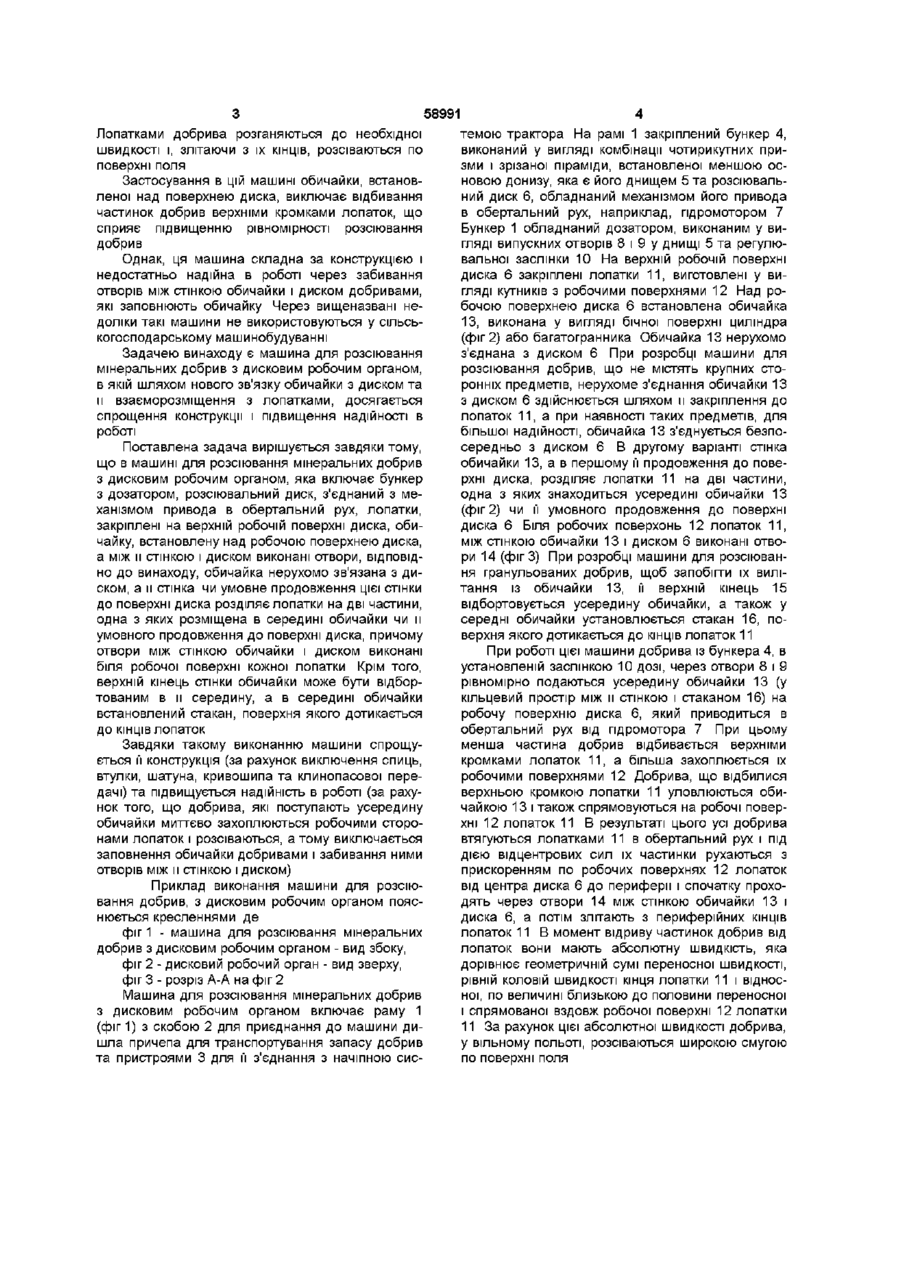

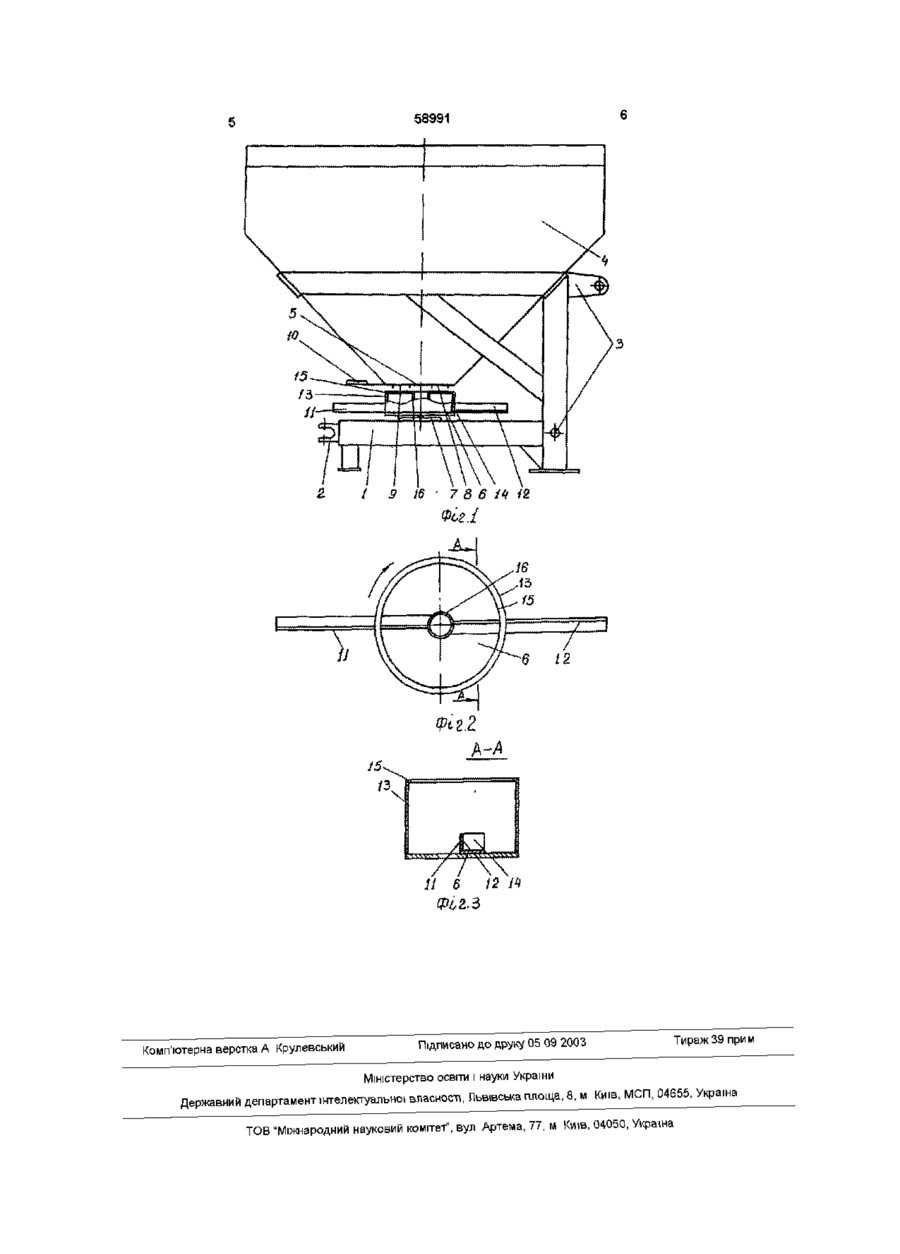

1 Машина для розсіювання мінеральних добрив з дисковим робочим органом, яка включає бункер з дозатором, розсіювальний диск, з'єднаний з механізмом приводу обертального руху, лопатки, закріплені на верхній робочій поверхні диска, обичайку, встановлену над робочою поверхнею диска, а між и стінкою і диском виконані отвори, яка відрізняється тим, що обичайка нерухомо зв'язана з диском, а її стінка чи умовне продовження цієї стінки до поверхні диска розділяє лопатки на дві частини, одна з яких розміщена в середині обичайки чи її умовного продовження до поверхні диска, причому отвори між стінкою обичайки і диском виконані біля робочої поверхні кожної лопатки 2 Машина по п 1, яка відрізняється тим, що верхній кінець стінки обичайки відбортований в и середину 3 Машина по п 1, яка відрізняється тим, що в середині обичайки встановлено стакан 4 Машина по пп 1, 3, яка відрізняється тим, що поверхня стакана дотикається до КІНЦІВ лопаток Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватись в машинах для розсіювання мінеральних добрив по поверхні грунту Відома машина для розсіювання мінеральних добрив з дисковим робочим органом, яка включає бункер з дозатором, розсіювальний диск, з'єднаний з механізмом привода в обертальний рух, лопатки, закріплені на верхній робочій поверхні диска (ав св СРСР № 1308235, МПК7 А 01 С 17/00) При роботі цієї машини добрива із бункера рівномірно подаються дозатором на розсіювальний диск, котрий обертається, де вони захоплюються лопатками і втягуються в обертальний рух При цьому, під дією відцентрових сил частинки добрив рухаються з прискоренням по робочих поверхнях лопаток від центра диска до його периферії і в момент сходження з диска мають відносну швидкість по величині близьку до половини переносної, яка рівна коловій швидкості периферії лопаток Після відриву від лопаток, у вільному польоті, частинки добрив мають абсолютну швидкість, яка рівна геометричній сумі вищеназваних швидкостей, за рахунок якої добрива широкою смугою розсіваються по поверхні поля відбивається верхніми кромками лопаток без достатнього розгону Частинки цих добрив у вільному польоті мають низьку абсолютну швидкість і тому розсіваються вузькою смугою (1/3 ширини смуги, якою розсіваються добривами, що злітають з КІНЦІВ лопаток), яка обумовлює значну нерівномірність розсіювання добрив Відома також машина для розсіювання мінеральних добрив з дисковим робочим органом, яка включає бункер з дозатором, розсіювальний диск, з'єднаний з механізмом привода в обертальний рух, лопатки, закріплені на верхній робочій поверхні диска, обичайку, встановлену над робочою поверхнею диска і за допомогою спиць і втулки шарнірно закріплену на валу диска та обладнану кривошипо-шатунним механізмом з клинопасовим приводом, причому між стінкою обичайки і диском виконані отвори (патент СРСР № 1575927, МПК3 А 01 С 17/00) При роботі цієї машини добрива із бункера подаються в середину обичайки на робочу поверхню диска, заповнюючи її За рахунок тертя між поверхнею диска, що обертається і частинками добрив останні втягуються в обертальний рух і під дією відцентрових сил та коливання обичайки проходять через отвори між стінкою обичайки і поверхнею диска і, минаючи верхні кромки лопаток, поступають безпосередньо на їх робочі поверхні Однак, ця машина має низьку рівномірність розсіювання добрив, оскільки при надходженні добрив на диск значна їх частина (близько 30%) 00 ю 58991 Лопатками добрива розганяються до необхідної швидкості і, злітаючи з їх КІНЦІВ, розсіваються по поверхні поля Застосування в цій машині обичайки, встановленої над поверхнею диска, виключає відбивання частинок добрив верхніми кромками лопаток, що сприяє підвищенню рівномірності розсіювання добрив Однак, ця машина складна за конструкцією і недостатньо надійна в роботі через забивання отворів між стінкою обичайки і диском добривами, які заповнюють обичайку Через вищеназвані недоліки такі машини не використовуються у сільськогосподарському машинобудуванні Задачею винаходу є машина для розсіювання мінеральних добрив з дисковим робочим органом, в якій шляхом нового зв'язку обичайки з диском та и взаєморозміщення з лопатками, досягається спрощення конструкції і підвищення надійності в роботі Поставлена задача вирішується завдяки тому, що в машині для розсіювання мінеральних добрив з дисковим робочим органом, яка включає бункер з дозатором, розсіювальний диск, з'єднаний з механізмом привода в обертальний рух, лопатки, закріплені на верхній робочій поверхні диска, обичайку, встановлену над робочою поверхнею диска, а між и стінкою і диском виконані отвори, ВІДПОВІДНО до винаходу, обичайка нерухомо зв'язана з диском, а и стінка чи умовне продовження цієї стінки до поверхні диска розділяє лопатки на дві частини, одна з яких розміщена в середині обичайки чи и умовного продовження до поверхні диска, причому отвори між стінкою обичайки і диском виконані біля робочої поверхні кожної лопатки Крім того, верхній кінець стінки обичайки може бути відбортованим в и середину, а в середині обичайки встановлений стакан, поверхня якого дотикається до КІНЦІВ лопаток Завдяки такому виконанню машини спрощується її конструкція (за рахунок виключення спиць, втулки, шатуна, кривошипа та клинопасової передачі) та підвищується надійність в роботі (за рахунок того, що добрива, які поступають усередину обичайки миттєво захоплюються робочими сторонами лопаток і розсіваються, атому виключається заповнення обичайки добривами і забивання ними отворів між и стінкою і диском) Приклад виконання машини для розсіювання добрив, з дисковим робочим органом пояснюється кресленнями де фіг 1 - машина для розсіювання мінеральних добрив з дисковим робочим органом - вид збоку, фіг 2 - дисковий робочий орган - вид зверху, фіг 3 - розріз А-А на фіг 2 Машина для розсіювання мінеральних добрив з дисковим робочим органом включає раму 1 (фіг 1) з скобою 2 для приєднання до машини дишла причепа для транспортування запасу добрив та пристроями 3 для її з'єднання з начіпною сис темою трактора На рамі 1 закріплений бункер 4, виконаний у вигляді комбінації чотирикутних призми і зрізаної піраміди, встановленої меншою основою донизу, яка є його днищем 5 та розсіювальний диск 6, обладнаний механізмом його привода в обертальний рух, наприклад, гідромотором 7 Бункер 1 обладнаний дозатором, виконаним у вигляді випускних отворів 8 і 9 у днищі 5 та регулювальної заслінки 10 На верхній робочій поверхні диска 6 закріплені лопатки 11, виготовлені у вигляді кутників з робочими поверхнями 12 Над робочою поверхнею диска 6 встановлена обичайка 13, виконана у вигляді бічної поверхні циліндра (фіг 2) або багатогранника Обичайка 13 нерухомо з'єднана з диском 6 При розробці машини для розсіювання добрив, що не містять крупних сторонніх предметів, нерухоме з'єднання обичайки 13 з диском 6 здійснюється шляхом и закріплення до лопаток 11, а при наявності таких предметів, для більшої надійності, обичайка 13 з'єднується безпосередньо з диском 6 В другому варіанті стінка обичайки 13, а в першому її продовження до поверхні диска, розділяє лопатки 11 на дві частини, одна з яких знаходиться усередині обичайки 13 (фіг 2) чи її умовного продовження до поверхні диска 6 Біля робочих поверхонь 12 лопаток 11, між стінкою обичайки 13 і диском 6 виконані отвори 14 (фігЗ) При розробці машини для розсіювання гранульованих добрив, щоб запобігти їх вилітання із обичайки 13, її верхній кінець 15 відбортовується усередину обичайки, а також у середні обичайки установлюється стакан 16, поверхня якого дотикається до КІНЦІВ лопаток 11 При роботі цієї машини добрива із бункера 4, в установленій заслінкою 10 дозі, через отвори 8 і 9 рівномірно подаються усередину обичайки 13 (у кільцевий простір між и стінкою і стаканом 16) на робочу поверхню диска 6, який приводиться в обертальний рух від гідромотора 7 При цьому менша частина добрив відбивається верхніми кромками лопаток 11, а більша захоплюється їх робочими поверхнями 12 Добрива, що відбилися верхньою кромкою лопатки 11 уловлюються обичайкою 13 і також спрямовуються на робочі поверхні 12 лопаток 11 В результаті цього усі добрива втягуються лопатками 11 в обертальний рух і під дією відцентрових сил їх частинки рухаються з прискоренням по робочих поверхнях 12 лопаток від центра диска 6 до периферії і спочатку проходять через отвори 14 між стінкою обичайки 13 і диска 6, а потім злітають з периферійних КІНЦІВ лопаток 11 В момент відриву частинок добрив від лопаток вони мають абсолютну швидкість, яка дорівнює геометричній сумі переносної швидкості, рівній коловій швидкості кінця лопатки 11 і відносної, по величині близькою до половини переносної і спрямованої вздовж робочої поверхні 12 лопатки 11 За рахунок цієї абсолютної швидкості добрива, у вільному польоті, розсіваються широкою смугою по поверхні поля 58991 2. І 9 16 • 7 8 6 і*і 12 Фіг! А-А 11 6 Комп'ютерна верстка А Крулевський 12 Ш Підписано до друку 05 09 2003 Міністерство освіти і науки України Державний департамент інтелектуально, власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
