Формула / Реферат

Система аварійного захисту гідроприводу з декількома паралельно працюючими гідролініями, що містить в собі резервуар з робочою рідиною, зливну трубу, сапун, забірну трубу, виконану у вигляді сифона, висхідна вітка якого на мінімально допустимій глибині має контрольний отвір, яка відрізняється тим, що з метою підвищення надійності її роботи, спрощення конструкції і зменшення втрат робочої рідини при пошкодженнях гідроприводу, забірна труба на виході і зливна труба на вході мають відгалуження, з'єднані з кожною з гідроліній, а у зливній трубі напроти контрольного виконано додатковий отвір, причому обидва отвори обладнані насадками, встановленими співвісно із зазором між собою, причому:

,

де:

d1 - діаметр насадки контрольного отвору;

d2 - діаметр насадки додаткового отвору.

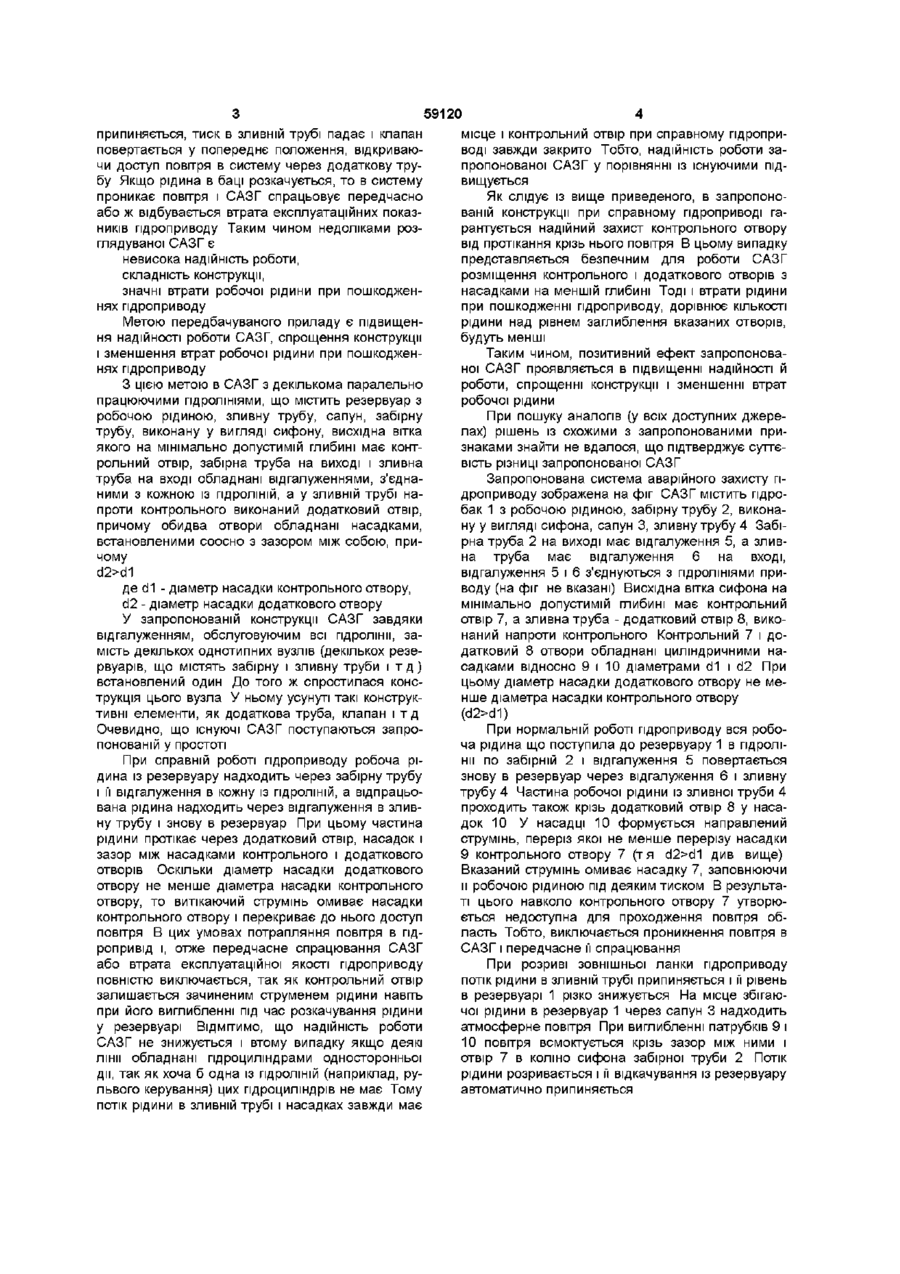

Текст

Система аварійного захисту пдроприводу з декількома паралельно працюючими пдролініями, що містить в собі резервуар з робочою рідиною, зливну трубу, сапун, забірну трубу, виконану у вигляді сифона, висхідна вітка якого на мінімально допустимій глибині має контрольний отвір, яка відрізняється тим, що з метою підвищення надійності її роботи, спрощення конструкції і зменшення втрат робочої рідини при пошкодженнях пдроприводу, забірна труба на виході і зливна труба на вході мають відгалуження, з'єднані з кожною з пдроліній, а у зливній трубі напроти контрольного виконано додатковий отвір, причому обидва отвори обладнані насадками, встановленими СПІВВІСНО із зазором між собою, причому d2 > d11 Винахід відноситься до машинобудування, а саме до систем аварійного захисту пдроприводів транспортних засобів ВІДОМІ системи аварійного захисту пдроприводу (САЗГ) з декількома паралельно працюючими пдролініями (див, наприклад, а с СРСР №358581, кл М кл f 17 С 13/00 від 20 12 72р. №1326786, М кл f 17 С 13/00 від ЗО 07 1987 ) Кожна із пдроліній (пдролінія рульвого керування, пдролінм агрегатів) обладнана відносними пристроями, що містять пдробак, зливну, забірну і додаткову труби, занурені в рідину, причому забірна і додаткова труби на мінімально допустимому рівні заглиблення сполучені патрубками між собою До недоліків вказаних САЗГ відносяться ненадійність роботи через можливе попадання повітря в систему через додаткову і всасуючу труби при розкачуванні рідини в баках, значні втрати робочої рідини внаслідок великого розміру заглиблення патрубків, що з'єднують забірну і додаткову труби (втрати рідини зростають пропорційно вказаному зануренню), складність конструкції через наявність однотипних конструктивних вузлів в кожній із пдроліній Найбільш близькою по технічній сутності і до сягаемому ефекту є САЗГ з декількома паралельно працюючими пдролініями по заявці №4176365/13(005262), М кл f 17 С 13/00 від 6 01 87, що містить для кожної із пдроліній резервуар з робочою рідиною, зливну і додаткову труби, занурені в рідину, сапун, забірну трубу, виконану у вигляді сифону, висхідна вітка якого на мінімально допустимому рівні заглибленні сполучена патрубком з додатковою трубою, причому в патрубку встановлений підпружинений клапан, напроти якого встановлений другий патрубок, гідравлічно зв'язуючий клапан із зливною трубою При справно працюючому пдроприводі тиск рідини в зливній трубі передається клапану, який зміщується в патрубку і перекриває надходження повітря в систему по додатковій трубі Таким чином у вказаній САЗГ надійність роботи покращується але розглядуваний недолік повністю не усувається По-перше, не виключається заклинювання клапана при засміченні патрубка і тоді вказаний недолік проявляється в тій же самій мірі, як і в інших САЗГ (аналогів) По-друге, більшість гідроагрегатів обладнані гідроциліндрами односторонньої дм При наповненні порожнини таких циліндрів робочою рідиною злив її в пдробак тимчасово Де d1 - діаметр насадки контрольного отвору, d2 - діаметр насадки додаткового отвору ю 59120 припиняється, тиск в зливній трубі падає і клапан повертається у попереднє положення, відкриваючи доступ повітря в систему через додаткову трубу Якщо рідина в баці розкачується, то в систему проникає повітря і САЗГ спрацьовує передчасно або ж відбувається втрата експлуатаційних показників пдроприводу Таким чином недоліками розглядуваної САЗГ є невисока надійність роботи, складність конструкції, значні втрати робочої рідини при пошкодженнях пдроприводу Метою передбачуваного приладу є підвищення надійності роботи САЗГ, спрощення конструкції і зменшення втрат робочої рідини при пошкодженнях пдроприводу З цією метою в САЗГ з декількома паралельно працюючими пдролініями, що містить резервуар з робочою рідиною, зливну трубу, сапун, забірну трубу, виконану у вигляді сифону, висхідна вітка якого на мінімально допустимій глибині має контрольний отвір, забірна труба на виході і зливна труба на вході обладнані відгалуженнями, з'єднаними з кожною із пдроліній, а у зливній трубі напроти контрольного виконаний додатковий отвір, причому обидва отвори обладнані насадками, встановленими соосно з зазором між собою, причому d2>d1 де d1 - діаметр насадки контрольного отвору, d2 - діаметр насадки додаткового отвору У запропонованій конструкції САЗГ завдяки відгалуженням, обслуговуючим всі пдролінм, замість декількох однотипних вузлів (декількох резервуарів, що містять забірну і зливну труби і т д ) встановлений один До того ж спростилася конструкція цього вузла У ньому усунуті такі конструктивні елементи, як додаткова труба, клапан і т д Очевидно, що існуючі САЗГ поступаються запропонованій у простоті При справній роботі пдроприводу робоча рідина із резервуару надходить через забірну трубу і її відгалуження в кожну із пдроліній, а відпрацьована рідина надходить через відгалуження в зливну трубу і знову в резервуар При цьому частина рідини протікає через додатковий отвір, насадок і зазор між насадками контрольного і додаткового отворів Оскільки діаметр насадки додаткового отвору не менше діаметра насадки контрольного отвору, то витікаючий струмінь омиває насадки контрольного отвору і перекриває до нього доступ повітря В цих умовах потрапляння повітря в пдропривід і, отже передчасне спрацювання САЗГ або втрата експлуатаційної якості пдроприводу повністю виключається, так як контрольний отвір залишається зачиненим струменем рідини навіть при його виглибленні під час розкачування рідини у резервуарі ВІДМІТИМО, ЩО надійність роботи САЗГ не знижується і втому випадку якщо деякі лінії обладнані гідроциліндрами односторонньої дії, так як хоча б одна із пдроліній (наприклад, рульвого керування) цих гідроциліндрів не має Тому потік рідини в зливній трубі і насадках завжди має місце і контрольний отвір при справному пдроприводі завжди закрито Тобто, надійність роботи запропонованої САЗГ у порівнянні із існуючими підвищується Як слідує із вище приведеного, в запропонованій конструкції при справному пдроприводі гарантується надійний захист контрольного отвору від протікання крізь нього повітря В цьому випадку представляється безпечним для роботи САЗГ розміщення контрольного і додаткового отворів з насадками на меншій глибині Тоді і втрати рідини при пошкодженні пдроприводу, дорівнює КІЛЬКОСТІ рідини над рівнем заглиблення вказаних отворів, будуть менші Таким чином, позитивний ефект запропонованої САЗГ проявляється в підвищенні надійності й роботи, спрощенні конструкції і зменшенні втрат робочої рідини При пошуку аналогів (у всіх доступних джерелах) рішень із схожими з запропонованими признаками знайти не вдалося, що підтверджує суттєвість різниці запропонованої САЗГ Запропонована система аварійного захисту пдроприводу зображена на фіг САЗГ містить пдробак 1 з робочою рідиною, забірну трубу 2, виконану у вигляді сифона, сапун 3, зливну трубу 4 Забірна труба 2 на виході має відгалуження 5, а зливна труба має відгалуження 6 на вході, відгалуження 5 і 6 з'єднуються з пдролініями приводу (на фіг не вказані) Висхідна вітка сифона на мінімально допустимій глибині має контрольний отвір 7, а зливна труба - додатковий отвір 8, виконаний напроти контрольного Контрольний 7 і додатковий 8 отвори обладнані циліндричними насадками відносно 9 і 10 діаметрами d1 і d2 При цьому діаметр насадки додаткового отвору не менше діаметра насадки контрольного отвору (d2>d1) При нормальній роботі пдроприводу вся робоча рідина що поступила до резервуару 1 в пдролінм по забірній 2 і відгалуження 5 повертається знову в резервуар через відгалуження 6 і зливну трубу 4 Частина робочої рідини із зливної труби 4 проходить також крізь додатковий отвір 8 у насадок 10 У насадці 10 формується направлений струмінь, переріз якої не менше перерізу насадки 9 контрольного отвору 7 (тя d2>d1 див вище) Вказаний струмінь омиває насадку 7, заповнюючи и робочою рідиною під деяким тиском В результаті цього навколо контрольного отвору 7 утворюється недоступна для проходження повітря область Тобто, виключається проникнення повітря в САЗГ і передчасне її спрацювання При розриві зовнішньої ланки пдроприводу потік рідини в зливній трубі припиняється і її рівень в резервуарі 1 різко знижується На місце збігаючої рідини в резервуар 1 через сапун 3 надходить атмосферне повітря При виглибленні патрубків 9 і 10 повітря всмоктується крізь зазор між ними і отвір 7 в коліно сифона забірної труби 2 Потік рідини розривається і її відкачування із резервуару автоматично припиняється 59120 Фіг Комп'ютерна верстка Е Гапоненко Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна

Дивитися

Додаткова інформація

Назва патенту англійською

System for emergency protection of hydro-drive with several working in parallel hydro-lines

Автори англійською

Vovk Yaroslav Yuriiovych, Kozachenko Oleksii Vasyliovych, Sychov Ivan Petrovych

Назва патенту російською

Система аварийной защиты гидропривода с несколькими параллельно работающими гидролиниями

Автори російською

Вовк Ярослав Юрьевич, Козаченко Алексей Васильевич, Сычов Иван Петрович

МПК / Мітки

МПК: F17C 13/00

Мітки: захисту, гідроприводу, аварійного, працюючими, гідролініями, паралельно, система, декількома
