Залізнична цистерна для транспортування затвердіваючих рідин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 8194

Опубліковано: 29.03.1996

Автори: Солодкий Григорій Павлович, Берестовий Анатолій Михайлович, Азаренко Сергій Олексійович, Шкутов Євген Михайлович

Завантажити PDF файл.

Формула / Реферат

1. Железнодорожная цистерна для транспортировки затвердевающих жидкостей по авт. св. № 214579, отличающаяся тем, что, с целью обеспечения более равномерного обогрева поверхности котла и сокращения тем самым времени на разогрев жидкостей, защитный экран установлен наклонно к поверхности нагревательных элементов в сторону их выводов под углом, не превышающим arctg a/b, где а - расстояние между нагревательными элементами и нижней образующей котла; b - длина активной части нагревательных элементов.

2. Цистерна по п. 1, отличающаяся тем, что защитный экран снабжен в верхней части покрытием из теплоизолирующего материала, преимущественно асбеста.

Текст

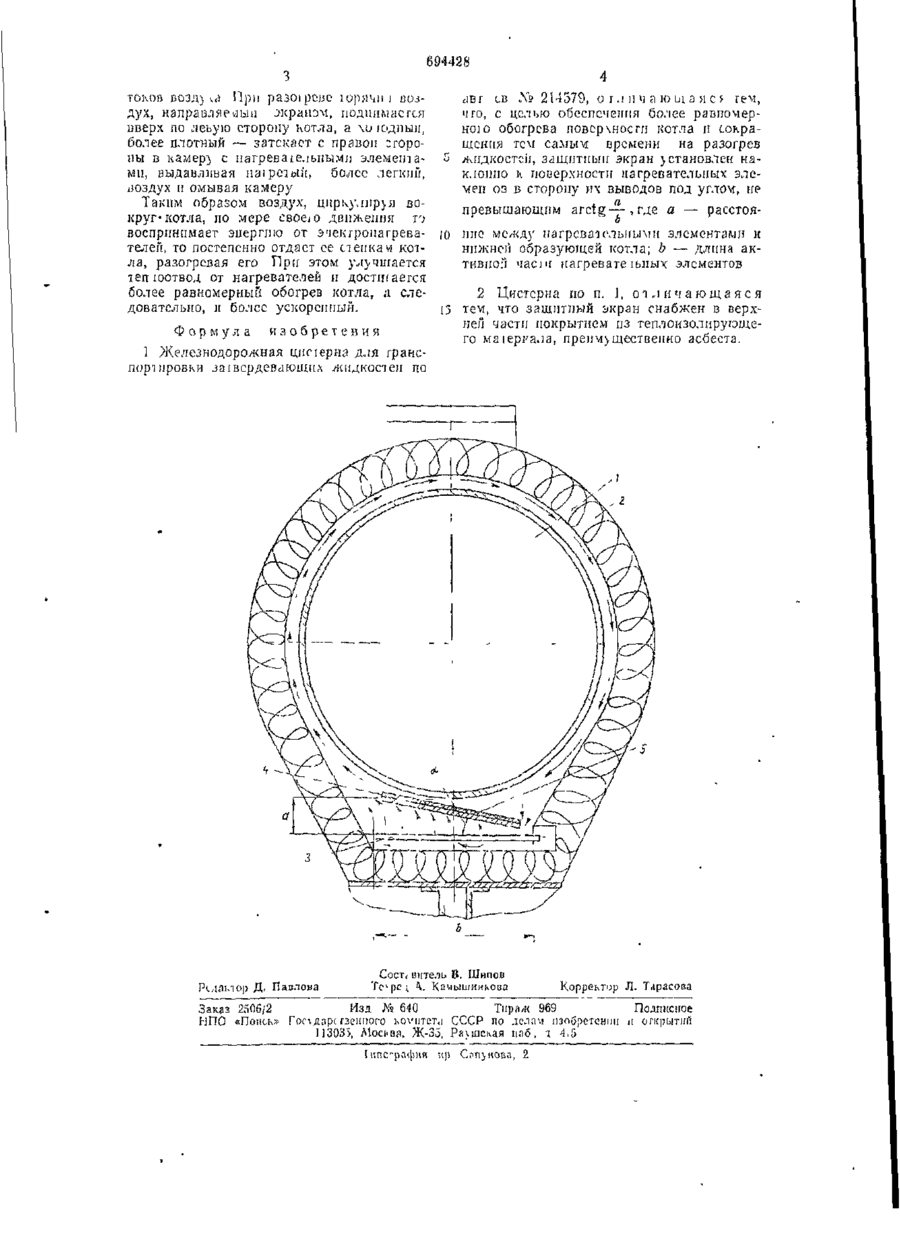

йошз Советских налк2тичєс Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт сзид ву 214579 (22) Заявлено 03.05.78 (21) 2613697/27-1S с присоединением заявки № — Государственный коннтеї СССР по делан изобретении и открытий (72) Авторы изобретения (71) Заявитель (23) Приоритет (51)М.Кл 2 В 65D 87/38 В 6Ш 5/04 — Опубликовано 30.10.79. Бюллетень № 40 Дата опубликования описания 30 1079 (53) УДК 621.245.62 (088.8) А. М, Берестовой, Г. П. Солодкий, Е. М. Шкутов и С. А. Азаренко Производственное объединение «Ждановтяжмаш» (54) ЖЕЛЕЗНОДОРОЖНАЯ ЦИСТЕРНА ДЛЯ ТРАНСПОРТИРОВКИ ЗАТВЕРДЕВАЮЩИХ ЖИДКОСТЕЙ 1 Изобретение относится к железнодорожНа чертеже изображена железнодорожному транспорту. ная цистерна, разрез. По основному авт св. № 214579 известна Цистерна содержит котел 1 с теплоизожелезнодорожная цистерна для транспорлирующим кожухом 2, отделенным от котла тировки затвердевающих жидкостей, вклю- 5 воздушной прослойкой. Между котлом н почающая котел с теплоизолирующим кожуверхностью кожуха установлены электрохом, отделенным от котла воздушной пронагревательные элементы 3 с наклоненным слойкой, и электрическими нагревательныв сторону их выводов защитным экраном 4. ми элементами, размещенными в воздушНаиболее рациональное выполнение заной прослойке. Между нагревательными щитною экрана — это плоский лист, снабэлементами, расположенными под котлом, ю женный в верхней части покрытием 5 из и поверхностью кожуха установлен защиттеплоизолирующего материала, преимущеный экран. ственно асбеста. Цель изобретения — обеспечение более Угол а наклона экрана зависит от расравномерного нагрева поверхности котла и 15 стояния а между электронагревательными сокращение тем самым времени на разогрев элементами 3 и нижней образующей котжидкостей ла, а также от длины b активной части электронагревательных элементов и нахоЭто достигается тем, что защитный экран установлен наклонно к поверхности нагредится в пределах 0 стаиовлен наклонно к поверхности нагревательных элсмеи оз в сторону их выводов под углом, не превышающим arete где а — расстоя (0 ппс между нагревательными элементами и нижней образующей котла; b — длина активно:! ч а с т нагревате 1ышх элементов 2 Цистерна по п. 1, о т л и ч а ю щ а я с я 13 тем, что защитный экран снабжен в верхней части покрытием из теплоизолирующего маїерка.іа, преимущественно асбеста. Составитель 8. Шипов Т с |>с І \. Камышииьоеа Корректор Л. Тарасова Подписное Изд Хг 640 Тираж 969 Госчдарс гзешюго колчітета СССР по леллм изобретении її огкрьітші 1 11303 }, МОСМІЯ, Ж-33, Рз\шская иаб, і 4,5 Іипс-рафпя iij) С?п>иова, 2

Дивитися

Додаткова інформація

Назва патенту англійською

Railroad tank car for transportation of hardening liquids

Автори англійською

Berestovyi Anatolii Mykhailovych, Solodkyi Hryhorii Pavlovych, Shkutov Yevhen Mykhailovych, Azarenko Serhii Oleksiiovych

Назва патенту російською

Железнодорожная цистерна для транспортировки затвердевающих жидкостей

Автори російською

Берестовой Анатолий Михайлович, Солодкий Григорий Павлович, Шкутов Евгений Михайлович, Азаренко Сергей Алексеевич

МПК / Мітки

Автори: Брук Володимир Семенович, Бубнов Валерій Михайлович, Берестовий Анатолій Михайлович, Клопков Лев Миколайович, Павлюченко Микола Петрович

МПК: B65D 90/02, B61D 5/06, B61F 1/00

Мітки: залізнична, цистерна

Формула / Реферат:

Железнодорожная цистерна, включающая котел, смонтированный на раме посредством металлических лап, каждая из которых состоит из двух пластин, сопряженных между собой так, что выступы одной из них контактируют с впадинами другой и соединенных между собой с помощью крепежных элементов, отличающаяся тем, что, с целью повышения надежности эксплуатации, выступы и впадины имеют волнообразный профиль, и между ними образован зазор для...
