Установка для експериментального визначення основних показників фізико-механічних властивостей порошкових матеріалів різноманітного складу

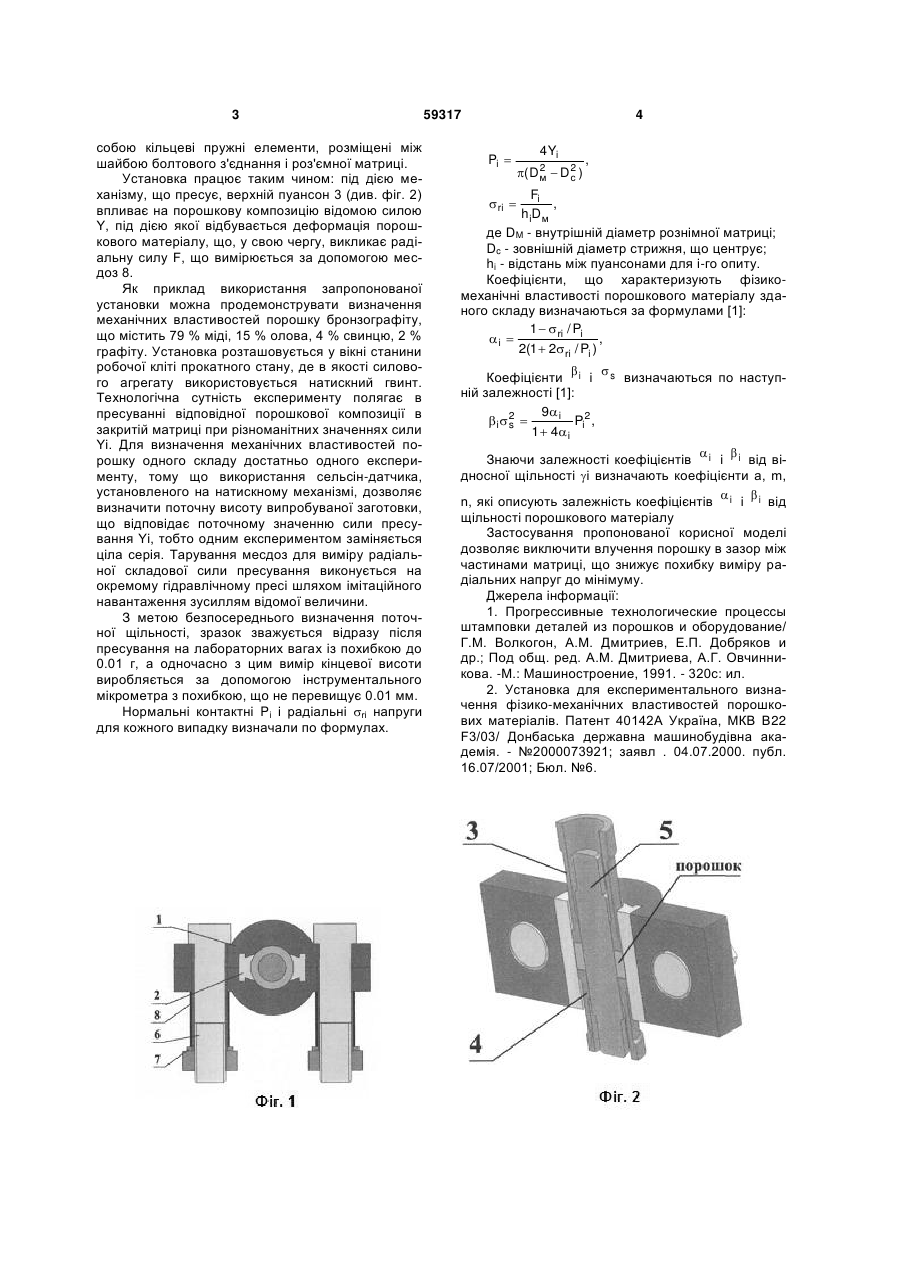

Установка для експериментального визначення основних показників фізико-механічних властивостей порошкових матеріалів різноманітного складу, яка містить плаваючу роз'ємну матрицю з циліндричною внутрішньою поверхнею, верхній та нижній пуансони, сполучені із силовимірювальним механізмом, та центруючий стрижень, яка відрізняється тим, що в плаваючі матриці вмонтовані проставки з обох боків, що дозволяє виключити потрапляння порошку в зазор між частинами матриці. (19) (21) u201012688 (22) 26.10.2010 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) САТОНІН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ГРИБКОВ ЕДУАРД ПЕТРОВИЧ, ІВАНОВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, КОСЯКОВ ОЛЕГ ВАСИЛЬОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 собою кільцеві пружні елементи, розміщені між шайбою болтового з'єднання і роз'ємної матриці. Установка працює таким чином: під дією механізму, що пресує, верхній пуансон 3 (див. фіг. 2) впливає на порошкову композицію відомою силою Y, під дією якої відбувається деформація порошкового матеріалу, що, у свою чергу, викликає радіальну силу F, що вимірюється за допомогою месдоз 8. Як приклад використання запропонованої установки можна продемонструвати визначення механічних властивостей порошку бронзографіту, що містить 79 % міді, 15 % олова, 4 % свинцю, 2 % графіту. Установка розташовується у вікні станини робочої кліті прокатного стану, де в якості силового агрегату використовується натискний гвинт. Технологічна сутність експерименту полягає в пресуванні відповідної порошкової композиції в закритій матриці при різноманітних значеннях сили Yi. Для визначення механічних властивостей порошку одного складу достатньо одного експерименту, тому що використання сельсін-датчика, установленого на натискному механізмі, дозволяє визначити поточну висоту випробуваної заготовки, що відповідає поточному значенню сили пресування Yi, тобто одним експериментом заміняється ціла серія. Тарування месдоз для виміру радіальної складової сили пресування виконується на окремому гідравлічному пресі шляхом імітаційного навантаження зусиллям відомої величини. З метою безпосереднього визначення поточної щільності, зразок зважується відразу після пресування на лабораторних вагах із похибкою до 0.01 г, а одночасно з цим вимір кінцевої висоти виробляється за допомогою інструментального мікрометра з похибкою, що не перевищує 0.01 мм. Нормальні контактні Pi і радіальні rі напруги для кожного випадку визначали по формулах. 59317 4 Pi  4 Yi 2 2 ( Dм  D с ) , Fi , h iD м де DM - внутрішній діаметр рознімної матриці; Dc - зовнішній діаметр стрижня, що центрує; hi - відстань між пуансонами для і-го опиту. Коефіцієнти, що характеризують фізикомеханічні властивості порошкового матеріалу зданого складу визначаються за формулами [1]: 1  ri / Pi i  , 2(1  2ri / Pi )  ri  Коефіцієнти  i і  s визначаються по наступній залежності [1]: 9 i i  2  Pi2 , s 1  4 i Знаючи залежності коефіцієнтів  i і  i від відносної щільності і визначають коефіцієнти а, m, n, які описують залежність коефіцієнтів  i і  i від щільності порошкового матеріалу Застосування пропонованої корисної моделі дозволяє виключити влучення порошку в зазор між частинами матриці, що знижує похибку виміру радіальних напруг до мінімуму. Джерела інформації: 1. Прогрессивные технологические процессы штамповки деталей из порошков и оборудование/ Г.М. Волкогон, А.М. Дмитриев, Е.П. Добряков и др.; Под общ. ред. А.М. Дмитриева, А.Г. Овчинникова. -М.: Машиностроение, 1991. - 320с: ил. 2. Установка для експериментального визначення фізико-механічних властивостей порошкових матеріалів. Патент 40142А Україна, МКВ В22 F3/03/ Донбаська державна машинобудівна академія. - №2000073921; заявл . 04.07.2000. публ. 16.07/2001; Бюл. №6. 5 Комп’ютерна верстка І.Скворцова 59317 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
