Вітроенергетична установка

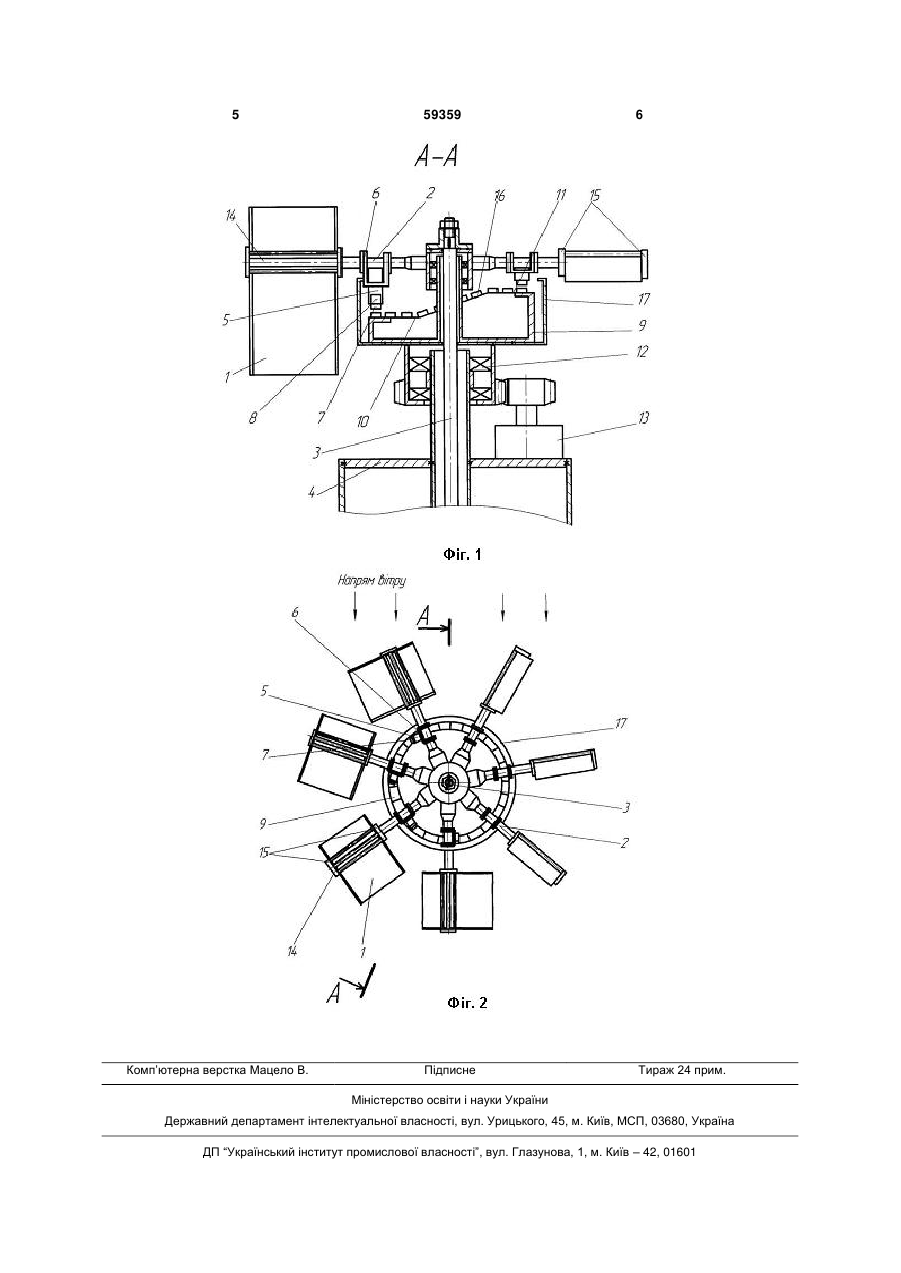

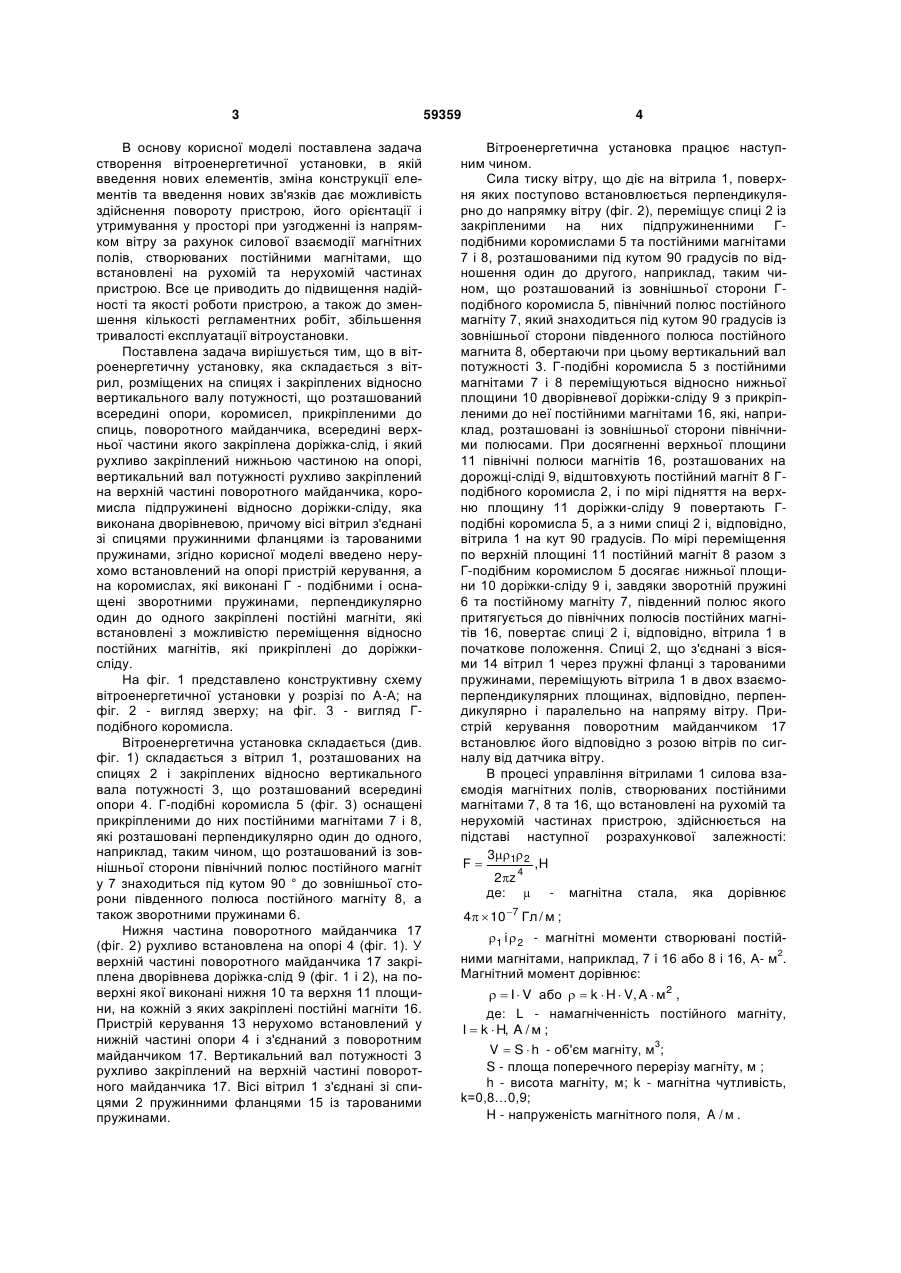

Вітроенергетична установка, яка складається з вітрил, розміщених на спицях і закріплених відносно вертикального вала потужності, що розташований всередині опори, коромисел, прикріплених до спиць, поворотного майданчика, всередині 3 В основу корисної моделі поставлена задача створення вітроенергетичної установки, в якій введення нових елементів, зміна конструкції елементів та введення нових зв'язків дає можливість здійснення повороту пристрою, його орієнтації і утримування у просторі при узгодженні із напрямком вітру за рахунок силової взаємодії магнітних полів, створюваних постійними магнітами, що встановлені на рухомій та нерухомій частинах пристрою. Все це приводить до підвищення надійності та якості роботи пристрою, а також до зменшення кількості регламентних робіт, збільшення тривалості експлуатації вітроустановки. Поставлена задача вирішується тим, що в вітроенергетичну установку, яка складається з вітрил, розміщених на спицях і закріплених відносно вертикального валу потужності, що розташований всередині опори, коромисел, прикріпленими до спиць, поворотного майданчика, всередині верхньої частини якого закріплена доріжка-слід, і який рухливо закріплений нижньою частиною на опорі, вертикальний вал потужності рухливо закріплений на верхній частині поворотного майданчика, коромисла підпружинені відносно доріжки-сліду, яка виконана дворівневою, причому вісі вітрил з'єднані зі спицями пружинними фланцями із тарованими пружинами, згідно корисної моделі введено нерухомо встановлений на опорі пристрій керування, а на коромислах, які виконані Г - подібними і оснащені зворотними пружинами, перпендикулярно один до одного закріплені постійні магніти, які встановлені з можливістю переміщення відносно постійних магнітів, які прикріплені до доріжкисліду. На фіг. 1 представлено конструктивну схему вітроенергетичної установки у розрізі по А-А; на фіг. 2 - вигляд зверху; на фіг. 3 - вигляд Гподібного коромисла. Вітроенергетична установка складається (див. фіг. 1) складається з вітрил 1, розташованих на спицях 2 і закріплених відносно вертикального вала потужності 3, що розташований всередині опори 4. Г-подібні коромисла 5 (фіг. 3) оснащені прикріпленими до них постійними магнітами 7 і 8, які розташовані перпендикулярно один до одного, наприклад, таким чином, що розташований із зовнішньої сторони північний полюс постійного магніт у 7 знаходиться під кутом 90 ° до зовнішньої сторони південного полюса постійного магніту 8, а також зворотними пружинами 6. Нижня частина поворотного майданчика 17 (фіг. 2) рухливо встановлена на опорі 4 (фіг. 1). У верхній частині поворотного майданчика 17 закріплена дворівнева доріжка-слід 9 (фіг. 1 і 2), на поверхні якої виконані нижня 10 та верхня 11 площини, на кожній з яких закріплені постійні магніти 16. Пристрій керування 13 нерухомо встановлений у нижній частині опори 4 і з'єднаний з поворотним майданчиком 17. Вертикальний вал потужності 3 рухливо закріплений на верхній частині поворотного майданчика 17. Вісі вітрил 1 з'єднані зі спицями 2 пружинними фланцями 15 із тарованими пружинами. 59359 4 Вітроенергетична установка працює наступним чином. Сила тиску вітру, що діє на вітрила 1, поверхня яких поступово встановлюється перпендикулярно до напрямку вітру (фіг. 2), переміщує спиці 2 із закріпленими на них підпружиненними Гподібними коромислами 5 та постійними магнітами 7 і 8, розташованими під кутом 90 градусів по відношення один до другого, наприклад, таким чином, що розташований із зовнішньої сторони Гподібного коромисла 5, північний полюс постійного магніту 7, який знаходиться під кутом 90 градусів із зовнішньої сторони південного полюса постійного магнита 8, обертаючи при цьому вертикальний вал потужності 3. Г-подібні коромисла 5 з постійними магнітами 7 і 8 переміщуються відносно нижньої площини 10 дворівневої доріжки-сліду 9 з прикріпленими до неї постійними магнітами 16, які, наприклад, розташовані із зовнішньої сторони північними полюсами. При досягненні верхньої площини 11 північні полюси магнітів 16, розташованих на дорожці-сліді 9, відштовхують постійний магніт 8 Гподібного коромисла 2, і по мірі підняття на верхню площину 11 доріжки-сліду 9 повертають Гподібні коромисла 5, а з ними спиці 2 і, відповідно, вітрила 1 на кут 90 градусів. По мірі переміщення по верхній площині 11 постійний магніт 8 разом з Г-подібним коромислом 5 досягає нижньої площини 10 доріжки-сліду 9 і, завдяки зворотній пружині 6 та постійному магніту 7, південний полюс якого притягується до північних полюсівпостійних магнітів 16, повертає спиці 2 і, відповідно, вітрила 1 в початкове положення. Спиці 2, що з'єднані з вісями 14 вітрил 1 через пружні фланці з тарованими пружинами, переміщують вітрила 1 в двох взаємоперпендикулярних площинах, відповідно, перпендикулярно і паралельно на напряму вітру. Пристрій керування поворотним майданчиком 17 встановлює його відповідно з розою вітрів по сигналу від датчика вітру. В процесі управління вітрилами 1 силова взаємодія магнітних полів, створюваних постійними магнітами 7, 8 та 16, що встановлені на рухомій та нерухомій частинах пристрою, здійснюється на підставі наступної розрахункової залежності: 31 2 F ,H 2z 4 де:  - магнітна стала, яка дорівнює 4  10 7 Гл / м ; 1 і  2 - магнітні моменти створювані постій2 ними магнітами, наприклад, 7 і 16 або 8 і 16, А- м . Магнітний момент дорівнює:   I  V або   k  H  V, A  м 2 , де: L - намагніченність постійного магніту, I  k  H, A / м ; 3 V  S  h - об'єм магніту, м ; S - площа поперечного перерізу магніту, м ; h - висота магніту, м; k - магнітна чутливість, k=0,8…0,9; H - напруженість магнітного поля, A / м . 5 Комп’ютерна верстка Мацело В. 59359 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
