Ручна вогнепальна зброя з прикладом, який складається

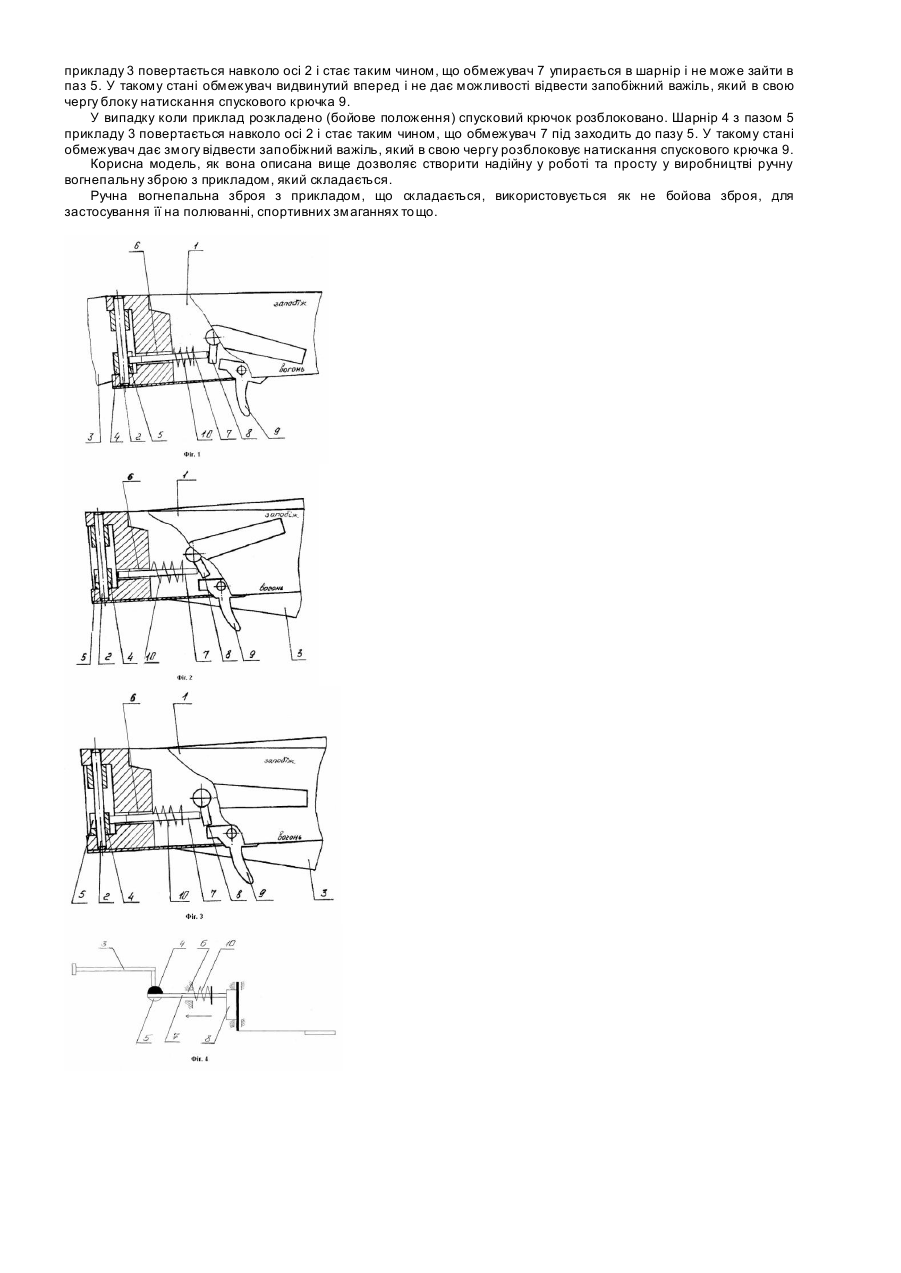

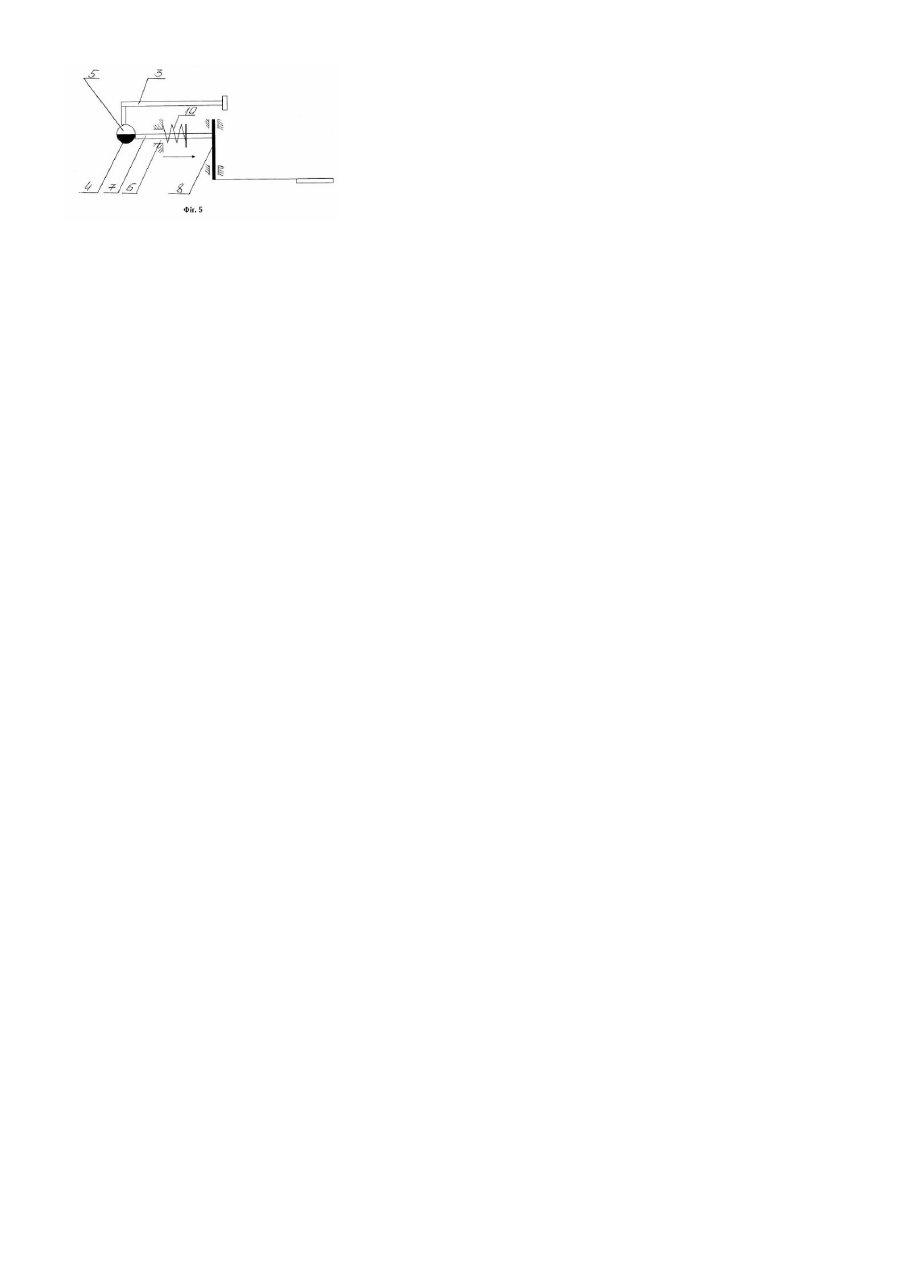

Корисна модель відноситься до галузі вогнепальної зброї з прикладом, який складається та призначено для запобігання пострілу, поки приклад не приведено в бойове положення (приклад розложений). Така зброя застосовується як мисливська для проведення полювання на тварин. Відомий цілий ряд зброї із прикладом, який складається це: - Стрелковое оружие со складным прикладом [патент РФ на винахід, 2077016, кл. 6 F41C23/04, 1993р., опубл.1997р.]; - Стрелковое оружие со складывающимся прикладом [патент РФ на винахід, 2089822, кл. 6 F41C23/00, 1995р., опубл.1997р.]; - Оружие с быстросъемным прикладом [патент РФ на винахід, 2067277, кл. 6 F41C23/20, 1993р., опубл.1996р.]; - Стрелковое оружие [патент РФ на винахід, 2103634, кл. 6 F41C9/00, F41A3/62, 1996р., опубл.1998р.]. Але ця зброя немає додаткового засобу блокування від пострілу при складеному прикладі, що унеможливлює застосування цієї зброї у якості мисливської згідно з чинним законодавством України. Також відомий винахід «Ручное огнестрельное оружие со складывающимся прикладом» [патент РФ на винахід, 2186311, кл. 7 F41A17/22, 2000р., опубл.2002р.]. Ручна вогнепальна зброя з прикладом, який складається має ствольну коробку, шарнірно встановлений на ній приклад та пристрій, блокування спускового крючка при складеному положенні прикладу, виконаному у вигляді важеля, повертающогося на вісі, яка нерухомо закріплена в ствольній коробці, та рухомо зв'язаного одним кінцем з петлею приклада, а другим - із задньою частиною спускового крючка. Недоліком даного винаходу є те, що один кінець важеля виступає з ствольної коробки та може чіплятися за одяг чи інші предмети. Також за допомогою виступаючого кінця важеля можливо зламати важіль, або вивести із зачеплення з спусковим крючком, що призведе до зняття блокування від пострілу при складеному прикладі. Найбільш близьким до корисної моделі, що заявляється, є ручна вогнепальна зброя з прикладом, який складається, [патент РФ на винахід, 2116603, кл. 6 F41A17/04, 1997р., опубл.1998р.]. До складу зброї входить ствольна коробка 1, шарнірно на осі 2 встановлена на неї приклад 3 з фіксатором бойового положення 10, запобіжний важіль 8, який контактує з спусковим крючком 9, та пристрій, який блокує спусковий крючок 9 при не бойовому положенні прикладу 3. Пристрій, який блокує спусковий крючок 9 при не бойовому положенні прикладу 3, виконаний у вигляді обмежувача 7, який розміщений в пазу 6 ствольної коробки 3 і шарнірно зв'язаний одним кінцем з важелем 8 запобіжника від випадкового пострілу, а другим кінцем контактуючого з пазом 5, який виконано в шарнірі 4 прикладу 3. Основним недоліком цієї зброї є її складність у виробництві та використанні, тобто конструкція ускладнена застосуванням фіксатора 10 бойового положення приклада 3, який контактує з обмежувачем 7. А також те, що обмежувач 7 шарнірно зв'язаний одним кінцем з важелем 8 запобіжника. Створення шарнірного вузла підвищує вірогідність механічного заклинювання. Сукупність недоліків може призвести до заклинювання самого обмежувача та як наслідок, непридатність зброї виконувати своє функціональне призначення. В основу корисної моделі поставлено задачу створення ствола удосконаленої ручної зброї з прикладом, який складається, шляхом зміни конструкції пристрою, який блокує спусковий крючок, що в цілому підвищуватиме надійність роботи зброї. Рішення цієї задачі досягається тим, що ручна вогнепальна зброя з прикладом, який складається, складається із ствольної коробки, шарнірно встановленого на ній прикладом, запобіжного важеля, який контактує з спусковим крючком, і пристрій, що блокує спусковий крючок при не бойовому положенні прикладу, який виконаний у вигляді обмежувач, який розміщено в пазу ствольної коробки і одним кінцем контактує з пазом, виконаним у шарнірі прикладу, згідно корисної моделі, що на обмежувачі встановлено пружину з блокуванням її поздовжнього пересування в одному напрямку та обмежувач другим кінцем контактує до тиком з запобіжним важелем. Саме ці ознаки необхідні і достатні для вирішення поставленого завдання. Приведена сукупність ознак дозволяє - створити надійну ручну вогнепальну зброю з прикладом, який складається, яка працює без ускладнень та заклинювань. Те, що обмежувач другим кінцем контактує дотиком з запобіжним важелем дозволяє уникнути механічного зчеплення (тобто утворення шарніру). Даний вид контакту більш надійний так, як неможливе виникнення заклинювання. Те, що на обмежувачі встановлено пружину дозволяє підтримувати постійний контакт обмежувача з запобіжним важелем, а також при переведені запобіжника в інше положення автоматично (під дією пружини) обмежувач теж переводиться в інше положення. Суть корисної моделі пояснюється кресленням. На Фіг.1 - зброя в бойовому положенні (з розложеним прикладом) з розрізом; На Фіг.2 - зброя в не бойовому положенні (із складеним прикладом) з розрізом; На Фіг.3 - зброя в не бойовому положенні (із складеним прикладом) з розрізом, в момент спроби перевести її в бойове положення; На Фіг.4 - схема зброї в бойовому положенні (з розложеним прикладом); На Фіг.5 - схема зброї в не бойовому положенні (із складеним прикладом). До складу ручної вогнепальна зброя з прикладом, який складається, входить ствольна коробка 1, шарнірно на осі 2 встановлена на неї приклад 3, запобіжний важіль 8, який контактує з спусковим крючком 9, та пристрій, який блокує спусковий крючок 9 при не бойовому положенні прикладу 3. Пристрій, який блокує спусковий крючок 9 при не бойовому положенні прикладу 3, виконаний у вигляді обмежувача 7, який розміщений в пазу 6 ствольної коробки 1 і контактно зв'язаний одним кінцем з важелем 8 запобіжника від випадкового пострілу, а другим кінцем контактуючого з пазом 5, який виконано в шарнірі 4 прикладу 3. На обмежувачі 7 встановлено пружину 10. Ручна вогнепальна зброя з прикладом, що складається, працює таким чином. У випадку коли приклад складений (не бойове положення) спусковий крючок заблоковано. Шарнір 4 з пазом 5 прикладу 3 повертається навколо осі 2 і стає таким чином, що обмежувач 7 упирається в шарнір і не може зайти в паз 5. У такому стані обмежувач видвинутий вперед і не дає можливості відвести запобіжний важіль, який в свою чергу блоку натискання спускового крючка 9. У випадку коли приклад розкладено (бойове положення) спусковий крючок розблоковано. Шарнір 4 з пазом 5 прикладу 3 повертається навколо осі 2 і стає таким чином, що обмежувач 7 під заходить до пазу 5. У такому стані обмежувач дає змогу відвести запобіжний важіль, який в свою чергу розблоковує натискання спускового крючка 9. Корисна модель, як вона описана вище дозволяє створити надійну у роботі та просту у виробництві ручну вогнепальну зброю з прикладом, який складається. Ручна вогнепальна зброя з прикладом, що складається, використовується як не бойова зброя, для застосування її на полюванні, спортивних змаганнях то що.
