Унітарний бойовий патрон до гармати малого калібру

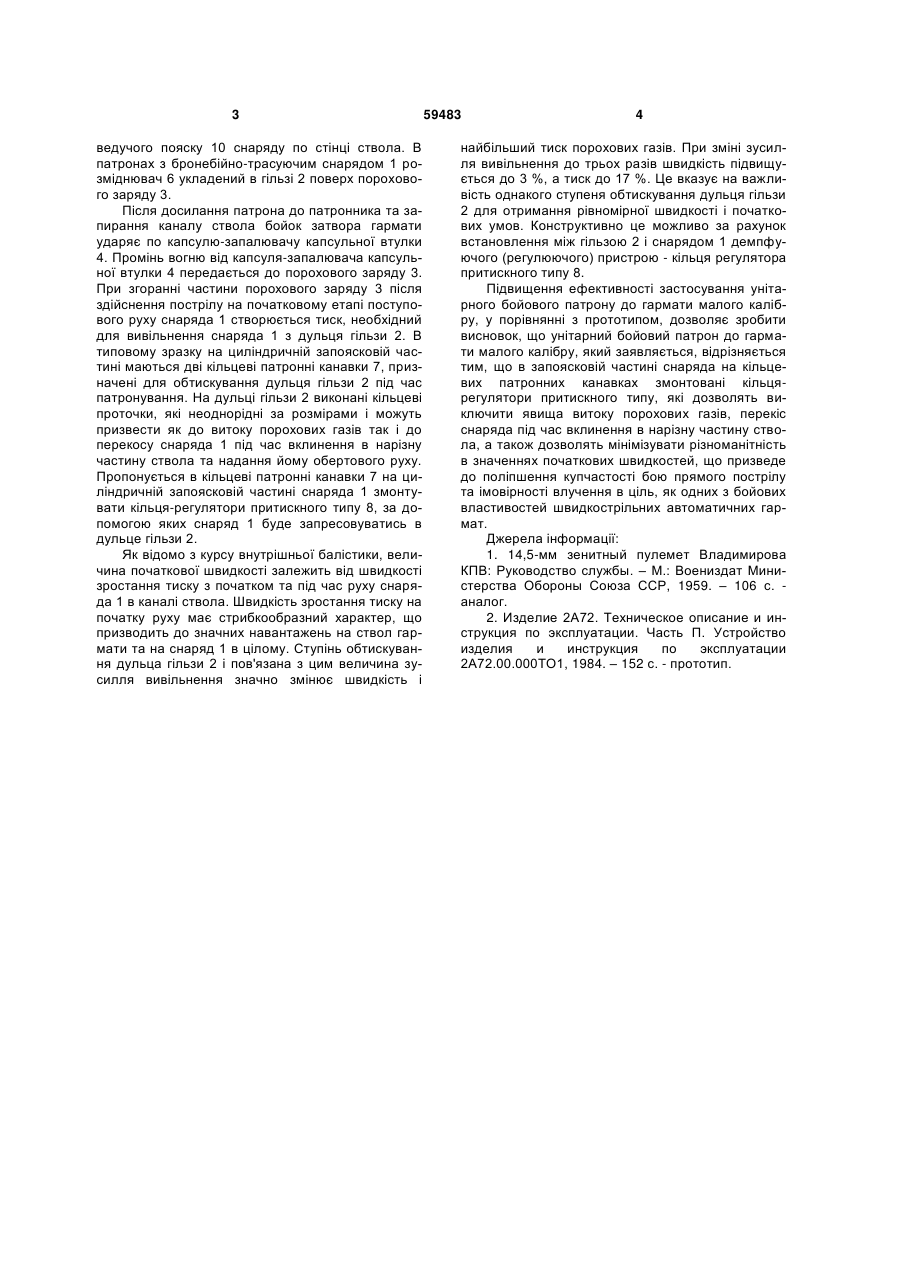

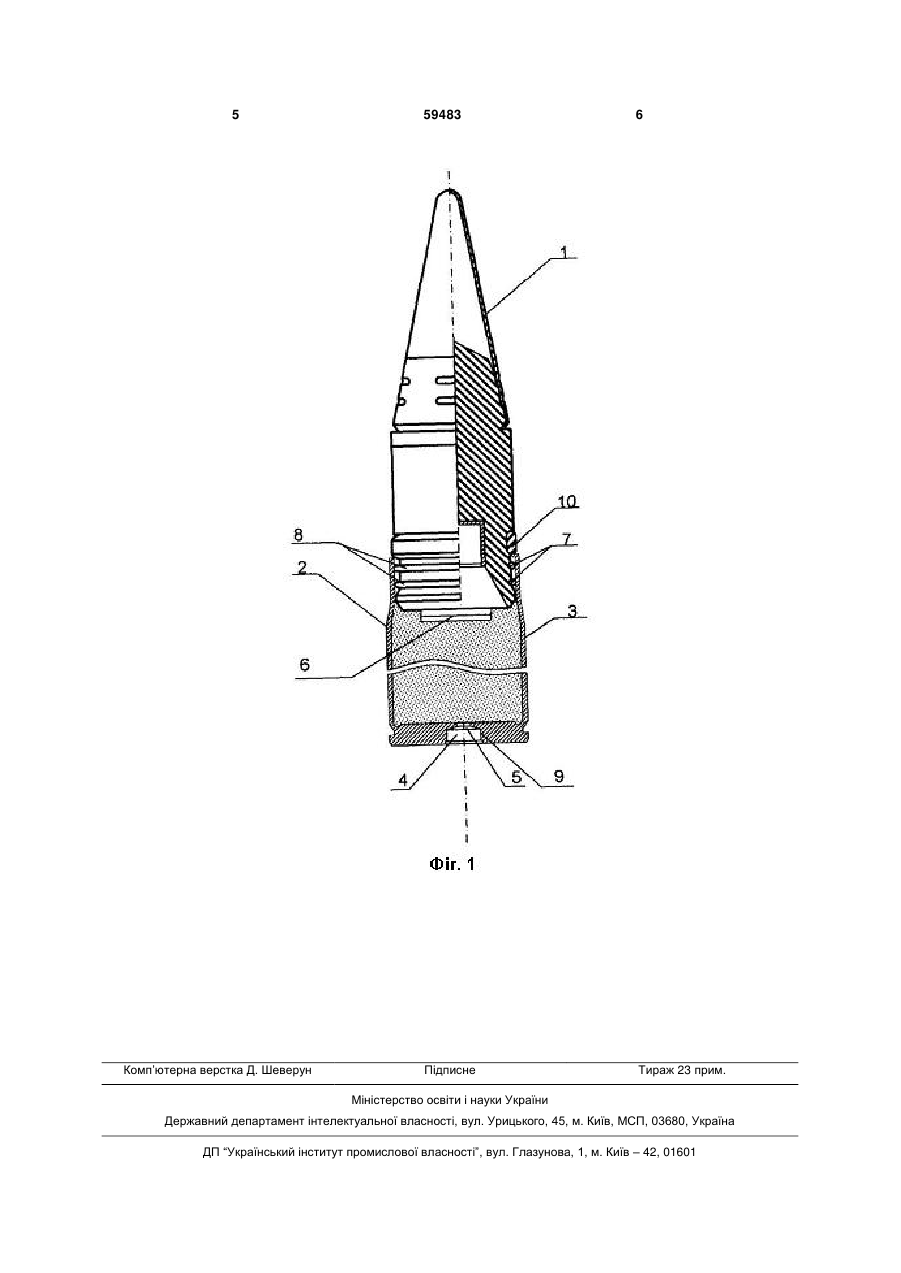

Унітарний бойовий патрон до гармати малого калібру, що містить снаряд, патронні канавки, гільзу, пороховий заряд, капсульну втулку, свинцеве кільце, розміднювач, при цьому патронні канавки розміщені на циліндричній запоясковій частині корпуса снаряда, який відрізняється тим, що снаряд містить кільця-регулятори притискного типу, що розміщені в кільцевих патронних канавках. (19) (21) u201100881 (22) 26.01.2011 (24) 10.05.2011 (46) 10.05.2011, Бюл.№ 9, 2011 р. (72) СЕМЕНЕНКО В'ЯЧЕСЛАВ МИХАЙЛОВИЧ, АЛЕКСЕЄНКО ОЛЕКСІЙ ВІКТОРОВИЧ, ХОМІК МИКОЛА МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ОБОРОНИ УКРАЇНИ 3 ведучого пояску 10 снаряду по стінці ствола. В патронах з бронебійно-трасуючим снарядом 1 розміднювач 6 укладений в гільзі 2 поверх порохового заряду 3. Після досилання патрона до патронника та запирання каналу ствола бойок затвора гармати ударяє по капсулю-запалювачу капсульної втулки 4. Промінь вогню від капсуля-запалювача капсульної втулки 4 передається до порохового заряду 3. При згоранні частини порохового заряду 3 після здійснення пострілу на початковому етапі поступового руху снаряда 1 створюється тиск, необхідний для вивільнення снаряда 1 з дульця гільзи 2. В типовому зразку на циліндричній запоясковій частині маються дві кільцеві патронні канавки 7, призначені для обтискування дульця гільзи 2 під час патронування. На дульці гільзи 2 виконані кільцеві проточки, які неоднорідні за розмірами і можуть призвести як до витоку порохових газів так і до перекосу снаряда 1 під час вклинення в нарізну частину ствола та надання йому обертового руху. Пропонується в кільцеві патронні канавки 7 на циліндричній запоясковій частині снаряда 1 змонтувати кільця-регулятори притискного типу 8, за допомогою яких снаряд 1 буде запресовуватись в дульце гільзи 2. Як відомо з курсу внутрішньої балістики, величина початкової швидкості залежить від швидкості зростання тиску з початком та під час руху снаряда 1 в каналі ствола. Швидкість зростання тиску на початку руху має стрибкообразний характер, що призводить до значних навантажень на ствол гармати та на снаряд 1 в цілому. Ступінь обтискування дульца гільзи 2 і пов'язана з цим величина зусилля вивільнення значно змінює швидкість і 59483 4 найбільший тиск порохових газів. При зміні зусилля вивільнення до трьох разів швидкість підвищується до 3 %, а тиск до 17 %. Це вказує на важливість однакого ступеня обтискування дульця гільзи 2 для отримання рівномірної швидкості і початкових умов. Конструктивно це можливо за рахунок встановлення між гільзою 2 і снарядом 1 демпфуючого (регулюючого) пристрою - кільця регулятора притискного типу 8. Підвищення ефективності застосування унітарного бойового патрону до гармати малого калібру, у порівнянні з прототипом, дозволяє зробити висновок, що унітарний бойовий патрон до гармати малого калібру, який заявляється, відрізняється тим, що в запоясковій частині снаряда на кільцевих патронних канавках змонтовані кільцярегулятори притискного типу, які дозволять виключити явища витоку порохових газів, перекіс снаряда під час вклинення в нарізну частину ствола, а також дозволять мінімізувати різноманітність в значеннях початкових швидкостей, що призведе до поліпшення купчастості бою прямого пострілу та імовірності влучення в ціль, як одних з бойових властивостей швидкострільних автоматичних гармат. Джерела інформації: 1. 14,5-мм зенитный пулемет Владимирова КПВ: Руководство службы. – М.: Воениздат Министерства Обороны Союза ССР, 1959. – 106 с. аналог. 2. Изделие 2А72. Техническое описание и инструкция по эксплуатации. Часть П. Устройство изделия и инструкция по эксплуатации 2А72.00.000ТО1, 1984. – 152 с. - прототип. 5 Комп’ютерна верстка Д. Шеверун 59483 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
