Пристрій для геофізичних досліджень похилоспрямованих і горизонтальних свердловин

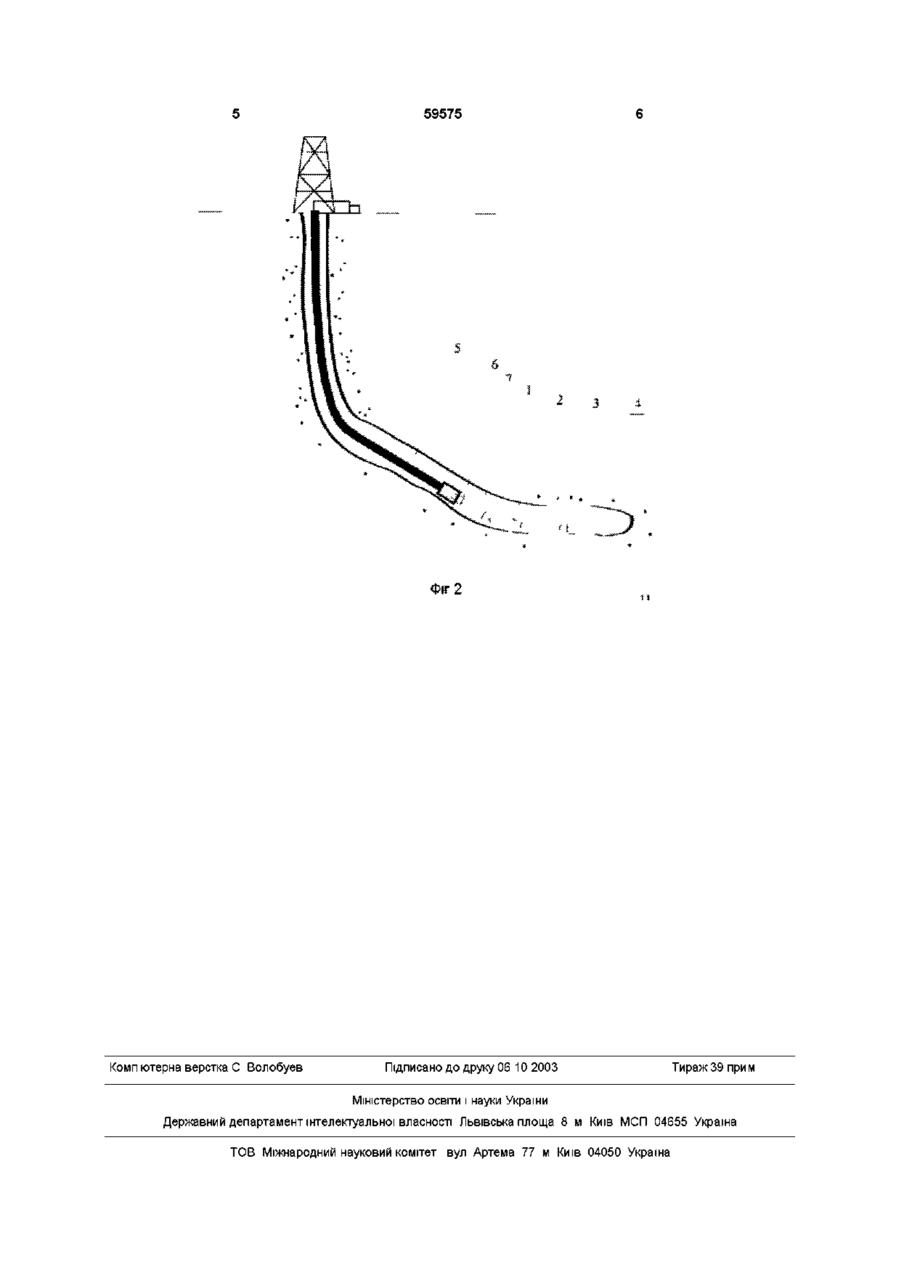

1 Пристрій для геофізичних досліджень похилоспрямованих і горизонтальних свердловин, що складається з декількох приладів, з'єднаних у низку, який відрізняється тим, що кожний з приладів обладнаний автономним джерелом живлення і цифровою енергонезалежною пам'яттю, при цьому геофізичні прилади розміщені в бурильному інструменті, а останній обладнаний виштовхувальним пристроєм, з'єднаним із найближче розташованим до нього приладом низки 2 Пристрій для геофізичних досліджень похилоспрямованих і горизонтальних свердловин за п 1 , який відрізняється тим, що прилади з'єднані між собою і з виштовхувальним пристроєм бурильного інструмента за допомогою шарнірів Пристрій відноситься до області приладобудування, зокрема до приладів для геофізичних досліджень нафтових та газових свердловин При дослідженні нафтогазових свердловин використовуються геофізичні прилади, що по черзі опускаються в свердловину на геофізичному кабелі за допомогою каротажного підйомника (Аппаратура и оборудование для геофизических исследований Справочник "Недра", М , 1987, с 40-243) При почерговому опусканні приборів в свердловину потрібний значний час для геофізичних досліджень Крім того, цей метод може застосовуватися тільки при дослідженні свердловин з зенітним кутом нахилу до 50 градусів Як прототип узятий пристрій для геофізичних досліджень, який складається з комплексу геофізичних приладів у вигляді низки, що опускається в свердловину на геофізичному кабелі за допомогою каротажного підйомника ("Техника и технология исследований нефтегазовых скважин» Каталог НПЦ «Тверьгеофизика») Тверь, 1997, с 2-15) Завдяки тому, що опускаються одночасно декілька приладів, значно скорочується термін геофізичних досліджень свердловини Однак такий спосіб проведення геофізичних досліджень також може використовуватися тільки в свердловинах із зенітним кутом нахилу до 50 градусів У похилоспрямованих свердловинах із зенітним кутом більше 50 градусів, а також у горизонтальних свердловинах (зені тний кут 90 градусів) доставка приладів у вибій свердловини за допомогою геофізичного кабелю неможлива, тому що в таких свердловинах прилади не проходять під дією сили ваги в зв'язку з тим, що горизонтальна складова сили ваги врівноважується силою тертя приладів об стінку свердловини В основу винаходу, що заявляється, поставлена задача створення пристрою для геофізичних досліджень похилоспрямованих і горизонтальних свердловин шляхом обладнання пристрою додатковими конструктивними елементами, що забезпечують можливість доставки геофізичних приладів у вибій похилоспрямованих і горизонтальних свердловин Поставлена задача вирішується за рахунок того, що в пристрої для геофізичних досліджень похилоспрямованих і горизонтальних свердловин, що складається з декількох приладів, з'єднаних у низку, ВІДПОВІДНО до винаходу, кожний із приладів обладнаний автономним джерелом живлення і цифровою енергонезалежною пам'яттю, при цьому геофізичні прилади розміщені в бурильному інструменті, який обладнаний виштовхуючим пристроєм, з'єднаним із приладом низки, який найближче розташований від нього Прилади з'єднані між собою і з виштовхуючим пристроєм бурильного інструмента за допомогою шарнірів ю ю о> ю 59575 Постачання кожного з приладів автономним джерелом живлення або цифровою енергонезалежною пам'яттю дозволяє доставляти прилад або низку приладів у вибій похилоспрямованих та горизонтальних свердловин без використання геофізичного кабелю У вибій свердловини прилади доставляються примусово за допомогою бурового інструмента, у корпусі якого їх розміщають Виштовхуючий пристрій, яким обладнаний бурильний інструмент і який з'єднаний із найближче розташованим від нього приладом низки, після доставки останніх у вибій свердловини виштовхує їх у відкритий стовбур з бурильної колони Для того, щоб зв'язування геофізичних приладів мало гнучкість, що сприяє її просуванню по відкритому стовбурі, усі прилади з'єднані шарнірно як між собою, так із виштовхуючим пристроєм Винахід пояснюється кресленням На фіг 1 зображений загальний вид пристрою для геофізичних досліджень похилоспрямованих і горизонтальних свердловин у поздовжньому розрізі, на фіг 2 - пристрій, розміщений у свердловині на бурильній колоні Пристрій складається з геофізичних приладів 1, 2, 3, 4 і бурильного інструмента 5, що обладнаний виштовхуючим пристроєм 6 Прилади 1, 2, 3, 4 з'єднані між собою шарнірами 7 Прилад 1, що розміщений ближче до виштовхуючого пристрою 6, також з'єднаний з ним шарніром 7 Кожний із приладів 1, 2, 3, 4 постачений автономним джерелом живлення 8 і цифровою енергонезалежною пам'яттю 9 Джерела живлення 8 кожного приладу з'єднані з геофізичними датчиками 10 Пристрій працює в такий спосіб Прилади 1, 2, 3, 4, що розміщені в корпусі бурильного інструмента 5 доставляються у вибій свердловини 11 При виході геофізичних приладів з бурильної колони автоматично включаються автономні блоки живлення 8 і при русі бурильної колони нагору здійснюються геофізичні виміри геофізичними датчиками 10 з їх автоматичним записом у цифрову пам'ять 9 кожного з приладів 1, 2, 3, 4 Після витягу приладів на поверхню обмірювані показники датчиків 10 кожного з приладів 1, 2, 3, 4 зчитуються з цифрової пам'яті 9 при підключенні персонального комп'ютера до кожного з приладів Таким чином, обладнуючі геофізичні прилади автономним джерелом живлення і цифровою енергонезалежною пам'яттю і розмішюючі їх в корпусі бурильного інструмента, який обладнаний виштовхуючим пристроєм, можна доставляти геофізичні прилади у вибій свердловини без геофізичного кабелю 59575 Комп ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
