Формула / Реферат

1. Прилад зниження рівня звуку пострілу нарізної стрілецької зброї, що містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї перфоровану трубку, розсікач струменя газів гелікоїдальної форми, дифузор і камери, який відрізняється тим, що дифузор розташований у вузлі стикування, порожнина корпуса розділена поперечною перегородкою на дві частини, гелікоїдальний розсікач установлений у першій по ходу кулі частині, а на його вході встановлена перфорована перегородка, що утворює із торцем вузла стикування і внутрішньою поверхнею корпуса вхідну розширювальну камеру, а друга по ходу кулі частина корпуса виконана порожнистою.

2. Прилад за п. 1, який відрізняється тим, що розділова перегородка встановлена на відстані від вихідного торця глушника 1 = 0,45-0,55L, а крок гелікоїдальної поверхні розсікача становить h = 0,08-0,1Н,

де L - довжина корпуса приладу, а Н - крок гвинтових нарізів каналу ствола зброї.

3. Прилад за пп. 1, 2, який відрізняється тим, що гелікоїдальний розсікач перфоровано циліндричними отворами, осі яких перпендикулярні його поверхні.

4. Прилад за пп. 1-3, який відрізняється тим, що площа отворів перфорації розсікача становить s = 0,2-0,3S,

де S - площа поперечного розрізу корпуса, обмежена лінією перетину його внутрішньої поверхні і зовнішньої поверхні центральної трубки.

5. Прилад за пп. 1-4, який відрізняється тим, що площа отворів перфорації перегородки на вході в розсікач - s = 0,25-0,3S.

Текст

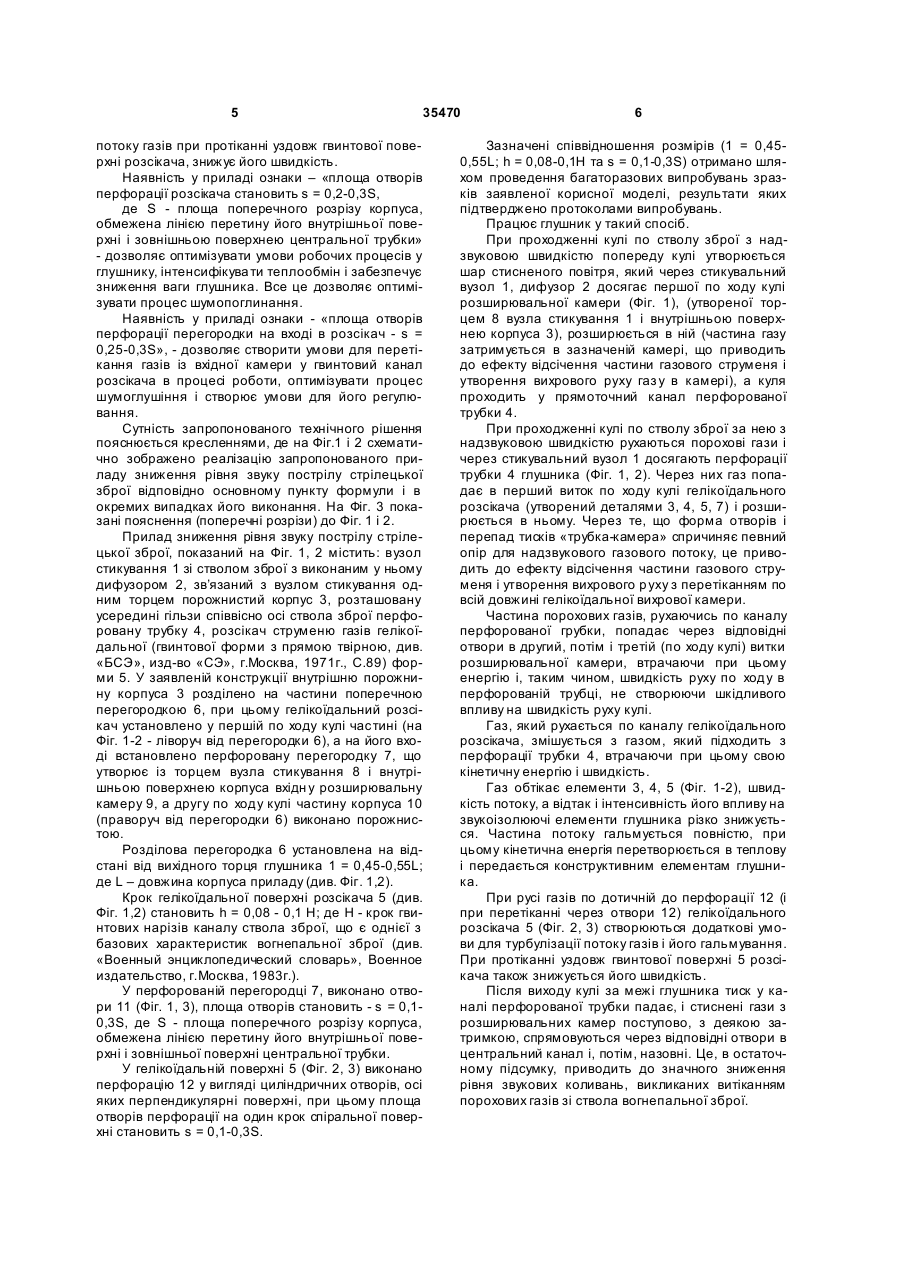

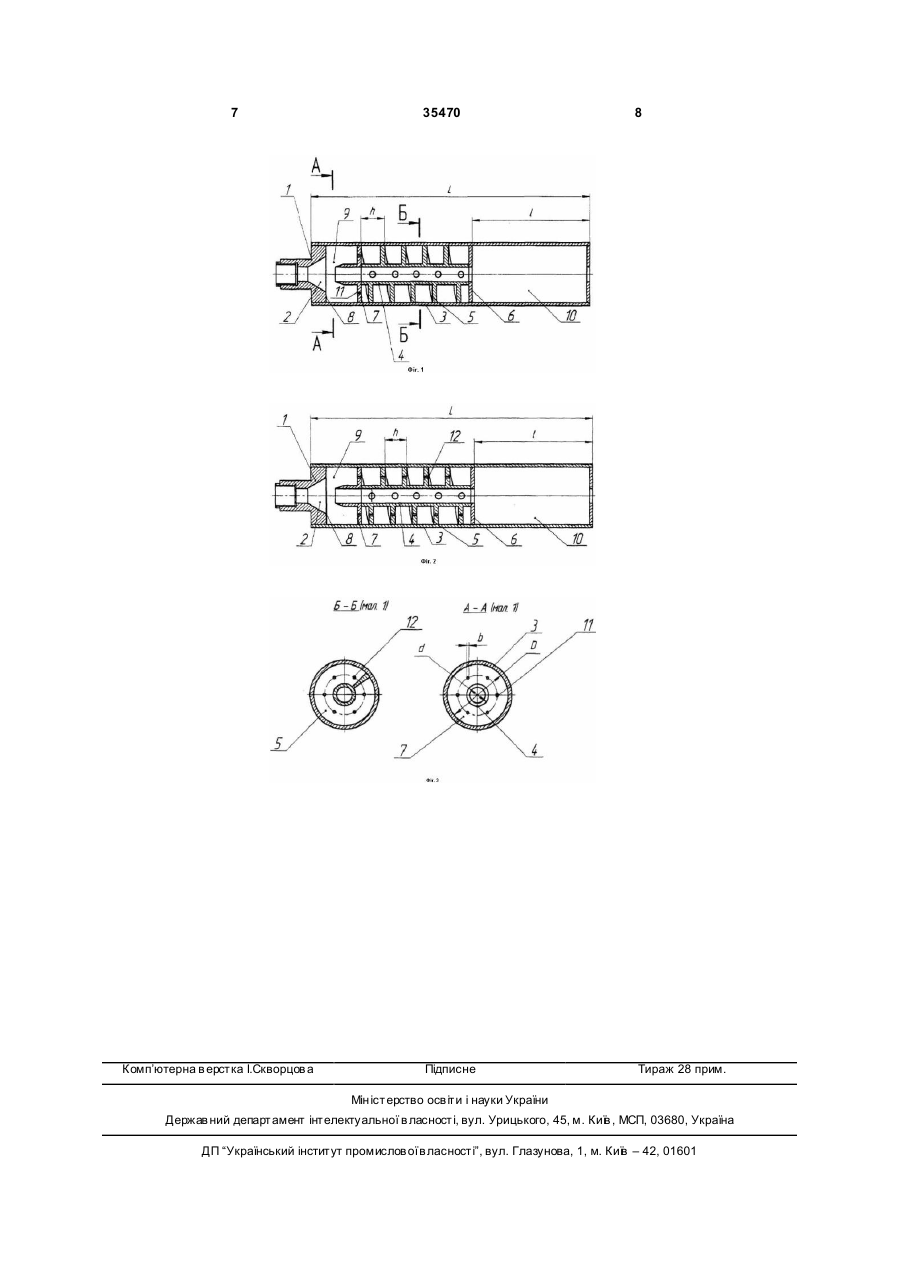

1. Прилад зниження рівня звуку пострілу нарізної стрілецької зброї, що містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї перфоровану трубку, розсікач струменя газів гелікоїдальної форми, дифузор і камери, який відрізняється тим, що дифузор розташований у вузлі стикування, порожнина корпуса розділена поперечною перегородкою на дві частини, гелікоїдальний розсікач установлений у першій по ходу кулі частині, а на його вході встановлена перфорована перегородка, що утво U 2 (19) 1 3 35470 а відсутність порожнистої камери знизить ефективність шумоглушіння. Найбільш близьким по своїй технічній сутності до заявленого (прототипом) є прилад зниження рівня звуку пострілу стрілецької зброї, описаний в Патенті США №3500955 від 17.03.1970р. [дивись також А1 Paulson and N.R.Parker HEL 5,56mm Suppressors for the M16A1// "The Small Arms Review". vol.5, №8, May 2002, p.p.83-89]. Глушник містить: вузол стикування зі стволом зброї, зв’язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї перфоровану трубк у, розсікач струменю газів гвинтової форми, який складається з кількох секцій, що відрізняються напрямком закручення, дві розширювальні камери, в одній з яких виконано канал, що розширюється, у вигляді дифузора. Зовнішня поверхня внутрішньої трубки і внутрішня поверхня корпуса утворюють кільцевий розширювальний об’єм. Загальними ознаками у відомому і заявленому приладі зниження рівня звуку пострілу нарізної стрілецької зброї є: вузол стикування зі стволом зброї, зв’язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї перфорована трубка, розсікач потоку газів гелікоїдальної форми, дифузор і камери. Недоліки прототипу: глушник невиправдано складний по будові, має надлишкову масу і не оптимізовані співвідношення розмірів. Все це приводить до погіршення експлуатаційних характеристик і зниження ефективності шумоглушіння. В основу конструкції корисної моделі поставлено завдання вдосконалення приладу зниження рівня звуку пострілу нарізної стрілецької зброї, що містить вузол стикування зі стволом зброї, зв’язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї перфоровану тр убку, розсікач струменю газів гелікоїдальної форми, дифузор і камери. Поставлене завдання вирішується тим, що в прилад зниження рівня звуку пострілу нарізної стрілецької зброї, яка містить вузол стикування зі стволом зброї, зв’язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї перфоровану трубку, розсікач струменю газів гелікоїдальної форми, дифузор і камери, дифузор розташовано у вузлі стикування, порожнину корпусу розділено поперечною перегородкою на дві частини, гелікоїдальний розсікач установлено у першій по ходу кулі частині, а на його вході установлено перфоровану перегородку, що утворює із торцем вузла стикування і внутрішньою поверхнею корпуса вхідну розширювальну камеру, а другу по ходу кулі частину корпуса виконано порожнистою. Крім того, роздільну перегородку встановлено на відстані від вихідного торця глушника 1 = 0,450,55L, а крок гелікоїдальної поверхні розсікача становить h = 0,08-0,1Н, де L - довжина корпуса присладу, а Н - крок гвинтових нарізів каналу ствола зброї. 4 Крім того, гелікоїдальний розсікач перфоровано циліндричними отворами, осі яких перпендикулярні його поверхні. Крім того, площа отворів перфорації розсікача становить s = 0,2-0,3S, де S - площа поперечного розрізу корпуса, обмежена лінією перетину його внутрішньої поверхні і зовнішньою поверхнею центральної трубки. Крім того, площа отворів перфорації перегородки на вході в розсікач – s = 0,25-0,3S. Такі істотні відмітні ознаки в приладі зниження рівня звуку пострілу нарізної стрілецької зброї як «дифузор розташовано у вузлі стикування, порожнина корпуса розділена поперечною перегородкою на дві частини, гелікоїдальний розсікач установлено у першій по ходу к улі частині, а на його вході встановлено перфоровану перегородку, що утворює з торцем вузла стикування і внутрішньою поверхнею корпуса вхідну розширювальну камеру, а другу по ходу кулі частину корпуса виконано порожнистою», - є достатніми у всіх випадках, на які поширюється обсяг правового захисту. Інші відмітні ознаки характеризують прилад в окремих випадках його виконання. Наявність у приладі зниження рівня звуку пострілу нарізної стрілецької зброї ознаки – «дифузор розташовано у вузлі стикування, порожнину корпуса розділено поперечною перегородкою на дві частини, гелікоїдальний розсікач установлено у першій по ходу кулі частині, а на його вході встановлено перфоровану перегородку, що утворює із торцем вузла стикування і внутрішньою поверхнею корпуса вхідну розширювальну камеру, а другу по ходу кулі частина корпуса виконано порожнистою», - дозволяє ефективно знижувати швидкість струменю газів і їх температуру. С трумінь газу, обтікаючи елементи запропонованої конструкції (гелікоїдальну поверхню, камеру і інші деталі глушника), знижує свою швидкість (у тому числі і за рахунок перетікання уздовж гелікоїдальної поверхні), а отже, і інтенсивність впливу на звукоізолюючі елементи глушника. При цьому значна частина теплової енергії газового струменю витрачається на розігрів матеріалу глушника. Наявність у приладі ознаки - «розділова перегородка встановлена на відстані від вихідного торця глушника 1 = 0,45-0,55L, а крок гелікоїдальної поверхні розсікача становить h = 0,08-0,1Н, де L - довжина корпуса приладу, а Н - крок гвинтових нарізів каналу ствола зброї», - дозволяє створити оптимальні умови для зниження швидкості стр уменю газів, його температури. Конкретні співвідношення: крок гелікоїдальної поверхні - крок гвинтових нарізів каналу ствола зброї; відстань від вихідного торця глушника – довжина корпуса приладу, обрано шляхом численних експериментів і забезпечують найбільш високі характеристики шумоглушіння при дотриманні оптимальних габаритно-масових і експлуатаційних характеристик глушника. Наявність у приладі ознаки - «гелікоїдальний розсікач перфорований циліндричними отворами, осі яких перпендикулярні його поверхні», – дозволяє створити додаткові умови для турбулізації 5 35470 потоку газів при протіканні уздовж гвинтової поверхні розсікача, знижує його швидкість. Наявність у приладі ознаки – «площа отворів перфорації розсікача становить s = 0,2-0,3S, де S - площа поперечного розрізу корпуса, обмежена лінією перетину його внутрішньої поверхні і зовнішньою поверхнею центральної трубки» - дозволяє оптимізувати умови робочих процесів у глушнику, інтенсифікува ти теплообмін і забезпечує зниження ваги глушника. Все це дозволяє оптимізувати процес шумопоглинання. Наявність у приладі ознаки - «площа отворів перфорації перегородки на вході в розсікач - s = 0,25-0,3S», - дозволяє створити умови для перетікання газів із вхідної камери у гвинтовий канал розсікача в процесі роботи, оптимізувати процес шумоглушіння і створює умови для його регулювання. Сутність запропонованого технічного рішення пояснюється кресленнями, де на Фіг.1 і 2 схематично зображено реалізацію запропонованого приладу зниження рівня звуку пострілу стрілецької зброї відповідно основному пункту формули і в окремих випадках його виконання. На Фіг. 3 показані пояснення (поперечні розрізи) до Фіг. 1 і 2. Прилад зниження рівня звуку пострілу стрілецької зброї, показаний на Фіг. 1, 2 містить: вузол стикування 1 зі стволом зброї з виконаним у ньому дифузором 2, зв’язаний з вузлом стикування одним торцем порожнистий корпус 3, розташовану усередині гільзи співвісно осі ствола зброї перфоровану трубку 4, розсікач струменю газів гелікоїдальної (гвинтової форми з прямою твірною, див. «БСЭ», изд-во «СЭ», г.Москва, 1971г., С.89) форми 5. У заявленій конструкції внутрішню порожнину корпуса 3 розділено на частини поперечною перегородкою 6, при цьому гелікоїдальний розсікач установлено у першій по ходу кулі частині (на Фіг. 1-2 - ліворуч від перегородки 6), а на його вході встановлено перфоровану перегородку 7, що утворює із торцем вузла стикування 8 і внутрішньою поверхнею корпуса вхідн у розширювальну камеру 9, а другу по ходу кулі частину корпуса 10 (праворуч від перегородки 6) виконано порожнистою. Розділова перегородка 6 установлена на відстані від вихідного торця глушника 1 = 0,45-0,55L; де L – довжина корпуса приладу (див. Фіг. 1,2). Крок гелікоїдальної поверхні розсікача 5 (див. Фіг. 1,2) становить h = 0,08 - 0,1 Н; де Н - крок гвинтових нарізів каналу ствола зброї, що є однієї з базових характеристик вогнепальної зброї (див. «Военный энциклопедический словарь», Военное издательство, г.Москва, 1983г.). У перфорованій перегородці 7, виконано отвори 11 (Фіг. 1, 3), площа отворів становить - s = 0,10,3S, де S - площа поперечного розрізу корпуса, обмежена лінією перетину його внутрішньої поверхні і зовнішньої поверхні центральної трубки. У гелікоїдальній поверхні 5 (Фіг. 2, 3) виконано перфорацію 12 у вигляді циліндричних отворів, осі яких перпендикулярні поверхні, при цьому площа отворів перфорації на один крок спіральної поверхні становить s = 0,1-0,3S. 6 Зазначені співвідношення розмірів (1 = 0,450,55L; h = 0,08-0,1Н та s = 0,1-0,3S) отримано шляхом проведення багаторазових випробувань зразків заявленої корисної моделі, результати яких підтверджено протоколами випробувань. Працює глушник у такий спосіб. При проходженні кулі по стволу зброї з надзвуковою швидкістю попереду кулі утворюється шар стисненого повітря, який через стикувальний вузол 1, дифузор 2 досягає першої по ходу кулі розширювальної камери (Фіг. 1), (утвореної торцем 8 вузла стикування 1 і внутрішньою поверхнею корпуса 3), розширюється в ній (частина газу затримується в зазначеній камері, що приводить до ефекту відсічення частини газового струменя і утворення вихрового руху газ у в камері), а куля проходить у прямоточний канал перфорованої трубки 4. При проходженні кулі по стволу зброї за нею з надзвуковою швидкістю рухаються порохові гази і через стикувальний вузол 1 досягають перфорації трубки 4 глушника (Фіг. 1, 2). Через них газ попадає в перший виток по ходу кулі гелікоїдального розсікача (утворений деталями 3, 4, 5, 7) і розширюється в ньому. Через те, що форма отворів і перепад тисків «трубка-камера» спричиняє певний опір для надзвукового газового потоку, це приводить до ефекту відсічення частини газового струменя і утворення вихрового р уху з перетіканням по всій довжині гелікоїдальної вихрової камери. Частина порохових газів, рухаючись по каналу перфорованої грубки, попадає через відповідні отвори в другий, потім і третій (по ходу кулі) витки розширювальної камери, втрачаючи при цьому енергію і, таким чином, швидкість руху по ходу в перфорованій трубці, не створюючи шкідливого впливу на швидкість руху кулі. Газ, який рухається по каналу гелікоїдального розсікача, змішується з газом, який підходить з перфорації трубки 4, втрачаючи при цьому свою кінетичну енергію і швидкість. Газ обтікає елементи 3, 4, 5 (Фіг. 1-2), швидкість потоку, а відтак і інтенсивність його впливу на звукоізолюючі елементи глушника різко знижується. Частина потоку гальмується повністю, при цьому кінетична енергія перетворюється в теплову і передається конструктивним елементам глушника. При русі газів по дотичній до перфорації 12 (і при перетіканні через отвори 12) гелікоїдального розсікача 5 (Фіг. 2, 3) створюються додаткові умови для турбулізації потоку газів і його гальмування. При протіканні уздовж гвинтової поверхні 5 розсікача також знижується його швидкість. Після виходу кулі за межі глушника тиск у каналі перфорованої трубки падає, і стиснені гази з розширювальних камер поступово, з деякою затримкою, спрямовуються через відповідні отвори в центральний канал і, потім, назовні. Це, в остаточному підсумку, приводить до значного зниження рівня звукових коливань, викликаних витіканням порохових газів зі ствола вогнепальної зброї. 7 Комп’ютерна в ерстка І.Скворцов а 35470 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for decrease of level of report of small-arms

Автори англійською

Konovalov Mykola Anatoliiovych, Pylypenko Oleh Viktorovych, Poliakov Hennadii Anatoliiovych, Puhach Yevhen Olehovych, Skoryk Oleksandr Dmytrovych, Strelnykov Hennadii Opanasovych, Chaplyts Oleksandr Donatovych

Назва патенту російською

Устройство снижения уровня звука выстрела стрелкового оружия

Автори російською

Коновалов Николай Анатольевич, Пилипенко Олег Викторович, Поляков Геннадий Анатольевич, Пугач Евгений Олегович, Скорик Александр Дмитриевич, Стрельников Геннадий Афанасьевич, Чаплиц Александр Донатович

МПК / Мітки

МПК: F41A 17/00, F41A 21/30

Мітки: звуку, прилад, зброї, рівня, пострілу, стрілецької, зниження
