Різьбове з’єднання

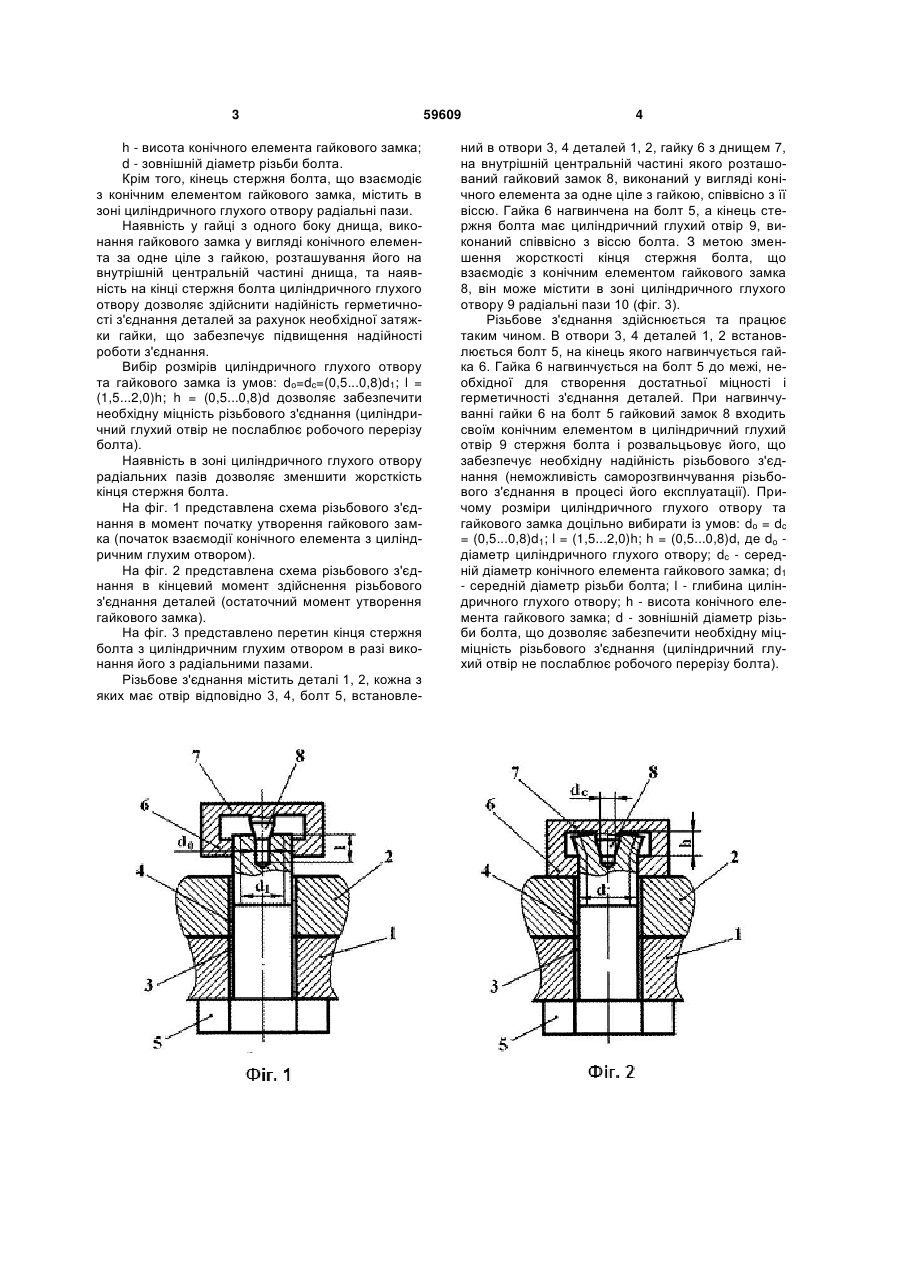

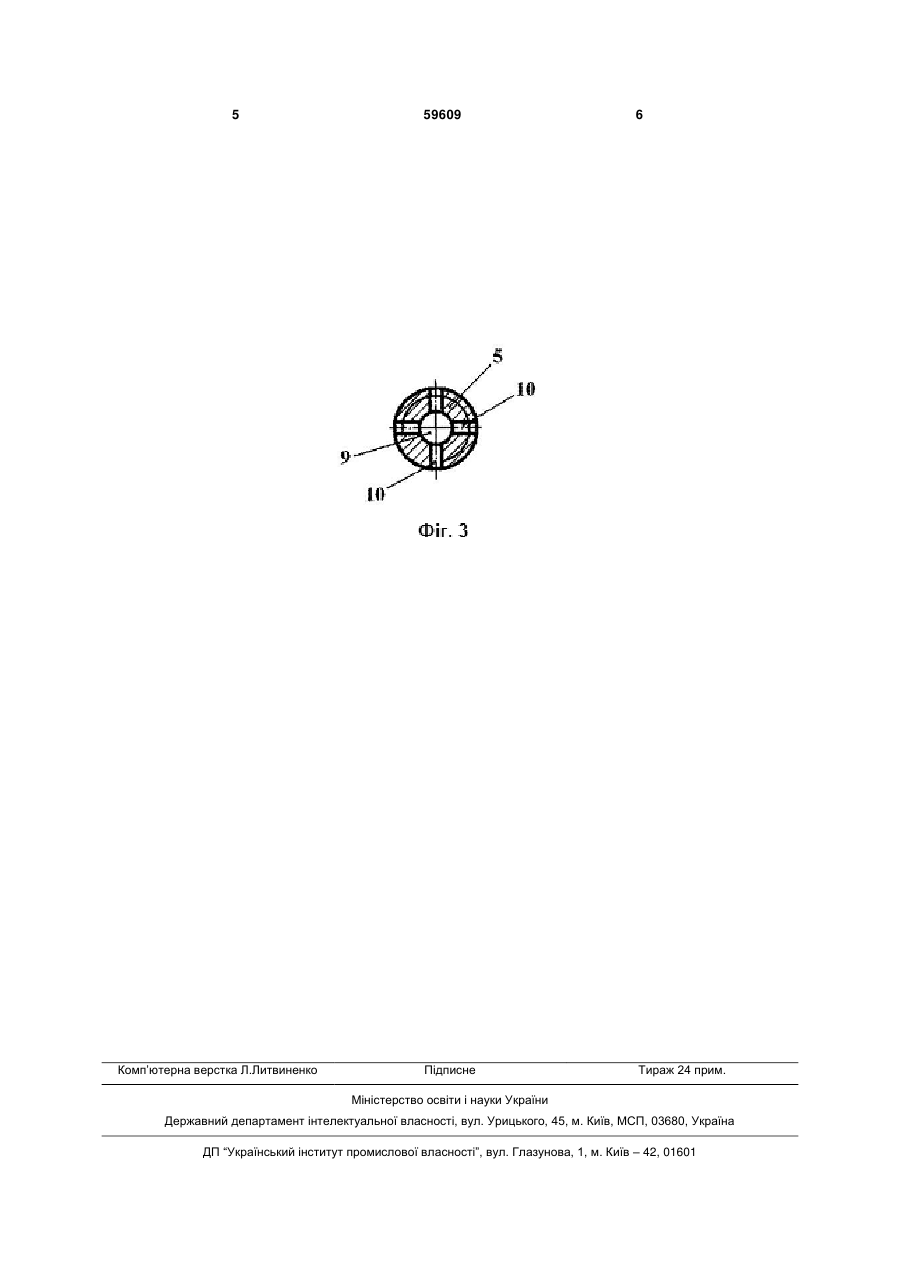

1. Різьбове з'єднання, що містить деталі з отворами, з'єднані між собою болтом, встановленим в отвори деталей, гайку, нагвинчену на болт, та гайковий замок, яке відрізняється тим, що гайка з одного боку має днище, гайковий замок виконаний у вигляді конічного елемента за одне ціле з гайкою, співвісно з її віссю і розташований на внутрішній центральній частині днища, а болт на кінці 3 h - висота конічного елемента гайкового замка; d - зовнішній діаметр різьби болта. Крім того, кінець стержня болта, що взаємодіє з конічним елементом гайкового замка, містить в зоні циліндричного глухого отвору радіальні пази. Наявність у гайці з одного боку днища, виконання гайкового замка у вигляді конічного елемента за одне ціле з гайкою, розташування його на внутрішній центральній частині днища, та наявність на кінці стержня болта циліндричного глухого отвору дозволяє здійснити надійність герметичності з'єднання деталей за рахунок необхідної затяжки гайки, що забезпечує підвищення надійності роботи з'єднання. Вибір розмірів циліндричного глухого отвору та гайкового замка із умов: do=dc=(0,5...0,8)d1; l = (1,5...2,0)h; h = (0,5...0,8)d дозволяє забезпечити необхідну міцність різьбового з'єднання (циліндричний глухий отвір не послаблює робочого перерізу болта). Наявність в зоні циліндричного глухого отвору радіальних пазів дозволяє зменшити жорсткість кінця стержня болта. На фіг. 1 представлена схема різьбового з'єднання в момент початку утворення гайкового замка (початок взаємодії конічного елемента з циліндричним глухим отвором). На фіг. 2 представлена схема різьбового з'єднання в кінцевий момент здійснення різьбового з'єднання деталей (остаточний момент утворення гайкового замка). На фіг. 3 представлено перетин кінця стержня болта з циліндричним глухим отвором в разі виконання його з радіальними пазами. Різьбове з'єднання містить деталі 1, 2, кожна з яких має отвір відповідно 3, 4, болт 5, встановле 59609 4 ний в отвори 3, 4 деталей 1, 2, гайку 6 з днищем 7, на внутрішній центральній частині якого розташований гайковий замок 8, виконаний у вигляді конічного елемента за одне ціле з гайкою, співвісно з її віссю. Гайка 6 нагвинчена на болт 5, а кінець стержня болта має циліндричний глухий отвір 9, виконаний співвісно з віссю болта. З метою зменшення жорсткості кінця стержня болта, що взаємодіє з конічним елементом гайкового замка 8, він може містити в зоні циліндричного глухого отвору 9 радіальні пази 10 (фіг. 3). Різьбове з'єднання здійснюється та працює таким чином. В отвори 3, 4 деталей 1, 2 встановлюється болт 5, на кінець якого нагвинчується гайка 6. Гайка 6 нагвинчується на болт 5 до межі, необхідної для створення достатньої міцності і герметичності з'єднання деталей. При нагвинчуванні гайки 6 на болт 5 гайковий замок 8 входить своїм конічним елементом в циліндричний глухий отвір 9 стержня болта і розвальцьовує його, що забезпечує необхідну надійність різьбового з'єднання (неможливість саморозгвинчування різьбового з'єднання в процесі його експлуатації). Причому розміри циліндричного глухого отвору та гайкового замка доцільно вибирати із умов: do = dc = (0,5...0,8)d1; l = (1,5...2,0)h; h = (0,5...0,8)d, де do діаметр циліндричного глухого отвору; dc - середній діаметр конічного елемента гайкового замка; d1 - середній діаметр різьби болта; l - глибина циліндричного глухого отвору; h - висота конічного елемента гайкового замка; d - зовнішній діаметр різьби болта, що дозволяє забезпечити необхідну міцміцність різьбового з'єднання (циліндричний глухий отвір не послаблює робочого перерізу болта). 5 Комп’ютерна верстка Л.Литвиненко 59609 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
