Фідер скловарної печі

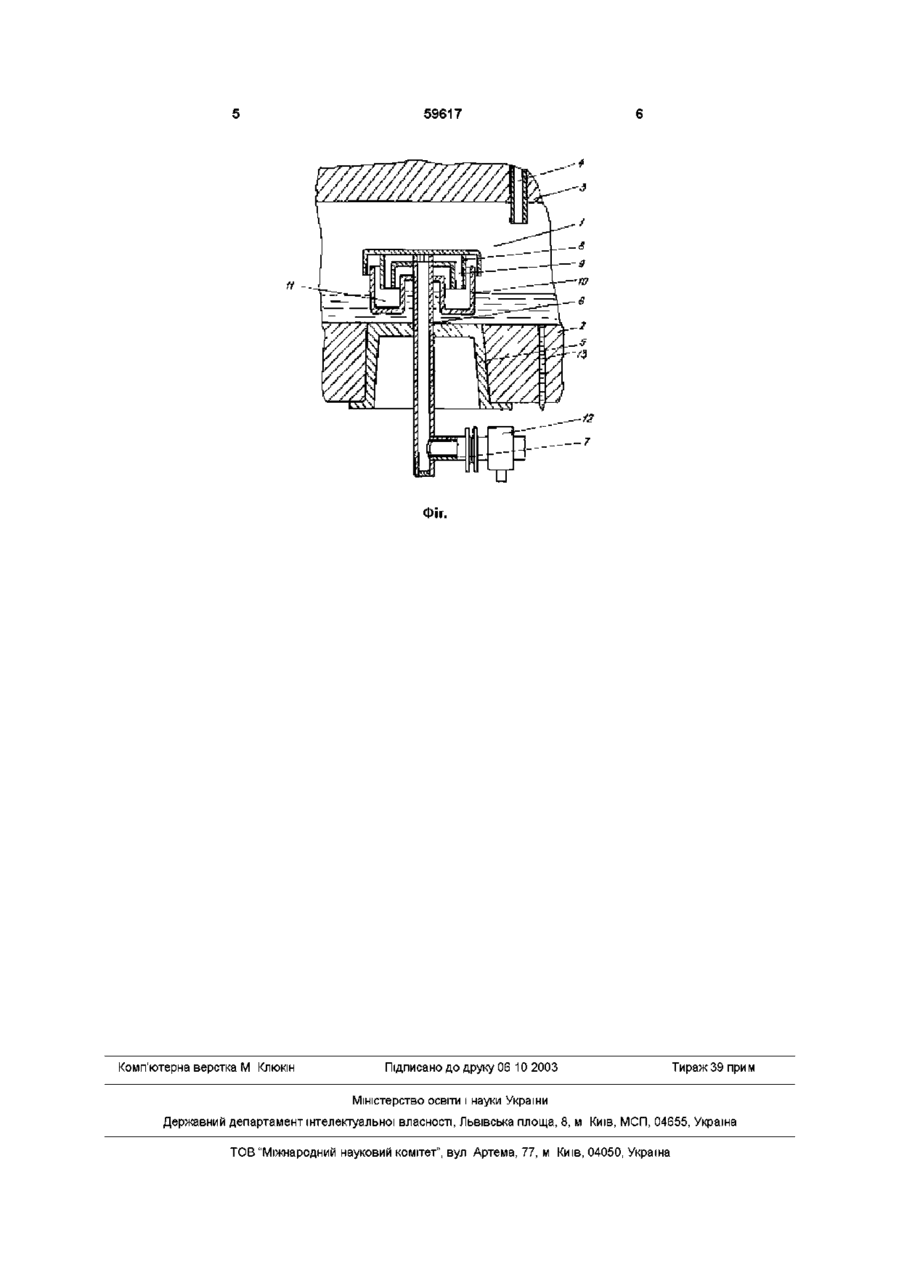

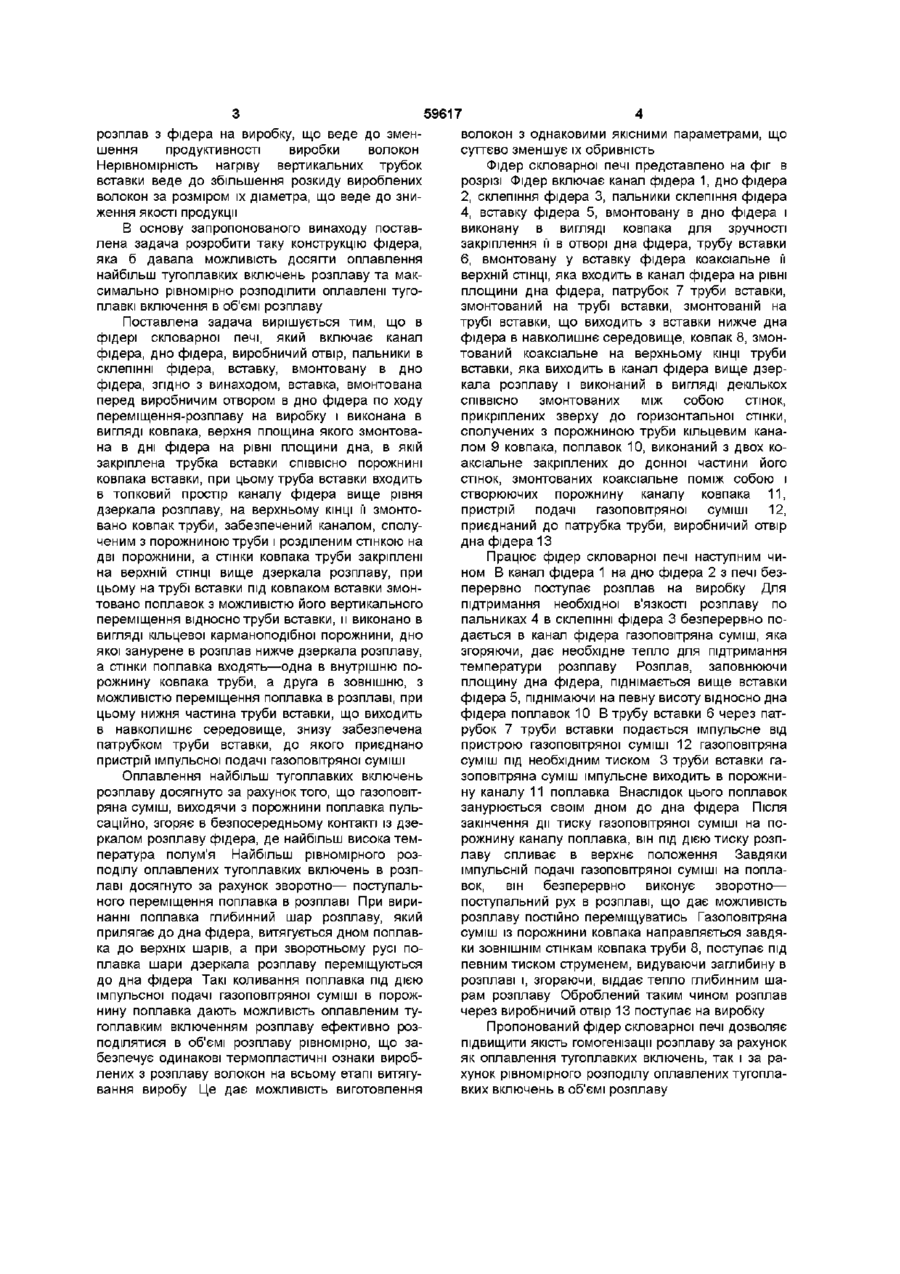

Фідер скловарної печі, який включає канал, дно, виробничий отвір, пальники в склепінні фідера, вставку, вмонтовану в дно фідера, який відрізняється тим, що вставка вмонтована перед виробничим отвором в дно фідера по ходу переміщення розплаву на виробку і виконана в вигляді ковпака, верхня площина якого змонтована в дні фідера на рівні площини дна, в якій закріплена трубка вставки СПІВВІСНО порожнині ковпака вставки, при цьому труба вставки входить в топковий простір каналу фідера вище рівня дзеркала розплаву, на верхньому КІНЦІ її змонтовано ковпак труби, забезпечений каналом, сполученим з порожниною труби і розділеним стінкою на дві порожнини, а стінки ковпака труби закріплені на верхній СТІНЦІ вище дзеркала розплаву, при цьому на трубі вставки під ковпаком вставки змонтовано поплавок, з можливістю його вертикального переміщення відносно труби вставки, який виконано в вигляді кільцевої карманоподібної порожнини, дно якої занурене в розплав нижче дзеркала розплаву, а стінки поплавка входять одна - у внутрішню порожнину ковпака труби, а друга - в зовнішню, з можливістю переміщення поплавка в розплаві, при цьому нижня частина труби вставки, що виходить в навколишнє середовище, знизу забезпечена патрубком труби вставки, до якого приєднано пристрій імпульсної подачі газоповітряної суміші Винахід відноситься до промисловості будівельних матеріалів, а саме до фідерів плавильних печей і може бути використаний на підприємствах промисловості будівельних матеріалів, в ХІМІЧНІЙ промисловості, металургійній та інших галузях, що виробляють волокна з розплавів гірничих порід Відомий фідер скловарної печі, вставка якого виконана в вигляді вертикальної трубки, стінки якої виступають в топочний простір фідера вище дзеркала розплаву (а с № 937366) При застосуванні такого фідера для виробки волокон з розплаву, що характеризується малою теплопрозорістю, виникає ряд проблем технологічного характеру, як то виникає потреба подальшого зменшення розкиду їх за розміром по діаметру, що обумовлює розширення сфери застосування вироблених з волокон виробів Завадою цьому є також значна хрупкість волокон підвищеного діаметру через розмір критичного радіусу закручення Це ставить потребу розробки більш досконалих фідерів, які б давали змогу виготовляти волокна меншого діаметра печі (патент РФ № 2034803, опубл 1995, бюл №13) Цей фідер включає канал, дно фідера, в якому вмонтована вставка, склепіння фідера, в якому вмонтовані пальники Вставка забезпечена вертикальними трубками, закріпленими в донній частині своєї порожнини Стінки вставки виступають в топочний простір фідера вище дзеркала розплаву і виконана в вигляді кишені, забезпеченої стінками, в одній з яких виконаний вертикальний канал, що сполучає верхній шар розплаву фідера з простором кишені вставки Недоліком такої вставки є те, що и вертикальні трубки, що омиваються з зовнішньої сторони розплавом, який безперервно подається на виробку, охолоджуючись при цьому, потребують певного часу нагріву розплаву, що знижує продуктивність виробки волокон Крім того, вертикальні трубки, розташовані в зоні ближче до каналу, через який розплав поступає в порожнину кишені вставки, нагріваються більш інтенсивно, ніж трубки, віддалені від цього каналу Це вимагає потреби відбору частки розплаву з нижньої зони кишені вставки, найбільш віддаленої від каналу, по якому поступає Найбільш близьким за технічною сутністю та результатом, що досягається, є фідер скловарної (О ю розплав з фідера на виробку, що веде до зменшення продуктивності виробки волокон Нерівномірність нагріву вертикальних трубок вставки веде до збільшення розкиду вироблених волокон за розміром їх діаметра, що веде до зниження якості продукції В основу запропонованого винаходу поставлена задача розробити таку конструкцію фідера, яка б давала можливість досягти оплавлення найбільш тугоплавких включень розплаву та максимально рівномірно розподілити оплавлені тугоплавкі включення в об'ємі розплаву Поставлена задача вирішується тим, що в фідері скловарної печі, який включає канал фідера, дно фідера, виробничий отвір, пальники в склепінні фідера, вставку, вмонтовану в дно фідера, згідно з винаходом, вставка, вмонтована перед виробничим отвором в дно фідера по ходу переміщення-розплаву на виробку і виконана в вигляді ковпака, верхня площина якого змонтована в дні фідера на рівні площини дна, в якій закріплена трубка вставки СПІВВІСНО порожнині ковпака вставки, при цьому труба вставки входить в топковий простір каналу фідера вище рівня дзеркала розплаву, на верхньому КІНЦІ її змонтовано ковпак труби, забезпечений каналом, сполученим з порожниною труби і розділеним стінкою на дві порожнини, а стінки ковпака труби закріплені на верхній СТІНЦІ вище дзеркала розплаву, при цьому на трубі вставки під ковпаком вставки змонтовано поплавок з можливістю його вертикального переміщення відносно труби вставки, и виконано в вигляді кільцевої карманоподібної порожнини, дно якої занурене в розплав нижче дзеркала розплаву, а стінки поплавка входять—одна в внутрішню порожнину ковпака труби, а друга в зовнішню, з можливістю переміщення поплавка в розплаві, при цьому нижня частина труби вставки, що виходить в навколишнє середовище, знизу забезпечена патрубком труби вставки, до якого приєднано пристрій імпульсної подачі газоповітряної суміші Оплавлення найбільш тугоплавких включень розплаву досягнуто за рахунок того, що газоповітряна суміш, виходячи з порожнини поплавка пульсаційно, згоряє в безпосередньому контакті із дзеркалом розплаву фідера, де найбільш висока температура полум'я Найбільш рівномірного розподілу оплавлених тугоплавких включень в розплаві досягнуто за рахунок зворотно— поступального переміщення поплавка в розплаві При виринанні поплавка глибинний шар розплаву, який прилягає до дна фідера, витягується дном поплавка до верхніх шарів, а при зворотньому русі поплавка шари дзеркала розплаву переміщуються до дна фідера Такі коливання поплавка під дією імпульсної подачі газоповітряної суміші в порожнину поплавка дають можливість оплавленим тугоплавким включенням розплаву ефективно розподілятися в об'ємі розплаву рівномірно, що забезпечує одинакові термопластичні ознаки вироблених з розплаву волокон на всьому етапі витягування виробу Це дає можливість виготовлення 59617 волокон з однаковими якісними параметрами, що суттєво зменшує їх обривність Фідер скловарної печі представлено на фіг в розрізі Фідер включає канал фідера 1, дно фідера 2, склепіння фідера 3, пальники склепіння фідера 4, вставку фідера 5, вмонтовану в дно фідера і виконану в вигляді ковпака для зручності закріплення її в отворі дна фідера, трубу вставки 6, вмонтовану у вставку фідера коаксіальне її верхній СТІНЦІ, яка входить в канал фідера на рівні площини дна фідера, патрубок 7 труби вставки, змонтований на трубі вставки, змонтованій на трубі вставки, що виходить з вставки нижче дна фідера в навколишнє середовище, ковпак 8, змонтований коаксіальне на верхньому КІНЦІ труби вставки, яка виходить в канал фідера вище дзеркала розплаву і виконаний в вигляді декількох СПІВВІСНО змонтованих між собою стінок, прикріплених зверху до горизонтальної стінки, сполучених з порожниною труби кільцевим каналом 9 ковпака, поплавок 10, виконаний з двох коаксіальне закріплених до донної частини його стінок, змонтованих коаксіальне поміж собою і створюючих порожнину каналу ковпака 11, пристрій подачі газоповітряної суміші 12, приєднаний до патрубка труби, виробничий отвір дна фідера 13 Працює фідер скловарної печі наступним чином В канал фідера 1 на дно фідера 2 з печі безперервно поступає розплав на виробку Для підтримання необхідної в'язкості розплаву по пальниках 4 в склепінні фідера 3 безперервно подається в канал фідера газоповітряна суміш, яка згоряючи, дає необхідне тепло для підтримання температури розплаву Розплав, заповнюючи площину дна фідера, піднімається вище вставки фідера 5, піднімаючи на певну висоту відносно дна фідера поплавок 10 В трубу вставки 6 через патрубок 7 труби вставки подається імпульсне від пристрою газоповітряної суміші 12 газоповітряна суміш під необхідним тиском 3 труби вставки газоповітряна суміш імпульсне виходить в порожнину каналу 11 поплавка Внаслідок цього поплавок занурюється своїм дном до дна фідера Після закінчення дії тиску газоповітряної суміші на порожнину каналу поплавка, він під дією тиску розплаву спливає в верхнє положення Завдяки імпульсній подачі газоповітряної суміші на поплавок, він безперервно виконує зворотно— поступальний рух в розплаві, що дає можливість розплаву постійно переміщуватись Газоповітряна суміш із порожнини ковпака направляється завдяки ЗОВНІШНІМ стінкам ковпака труби 8, поступає під певним тиском струменем, видуваючи заглибину в розплаві і, згораючи, віддає тепло глибинним шарам розплаву Оброблений таким чином розплав через виробничий отвір 13 поступає на виробку Пропонований фідер скловарної печі дозволяє підвищити якість гомогенізації розплаву за рахунок як оплавлення тугоплавких включень, так і за рахунок рівномірного розподілу оплавлених тугоплавких включень в об'ємі розплаву 59617 ff "-I ФІГ. Комп'ютерна верстка М Клюкш Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
