Пристрій для припинення маткової кровотечі

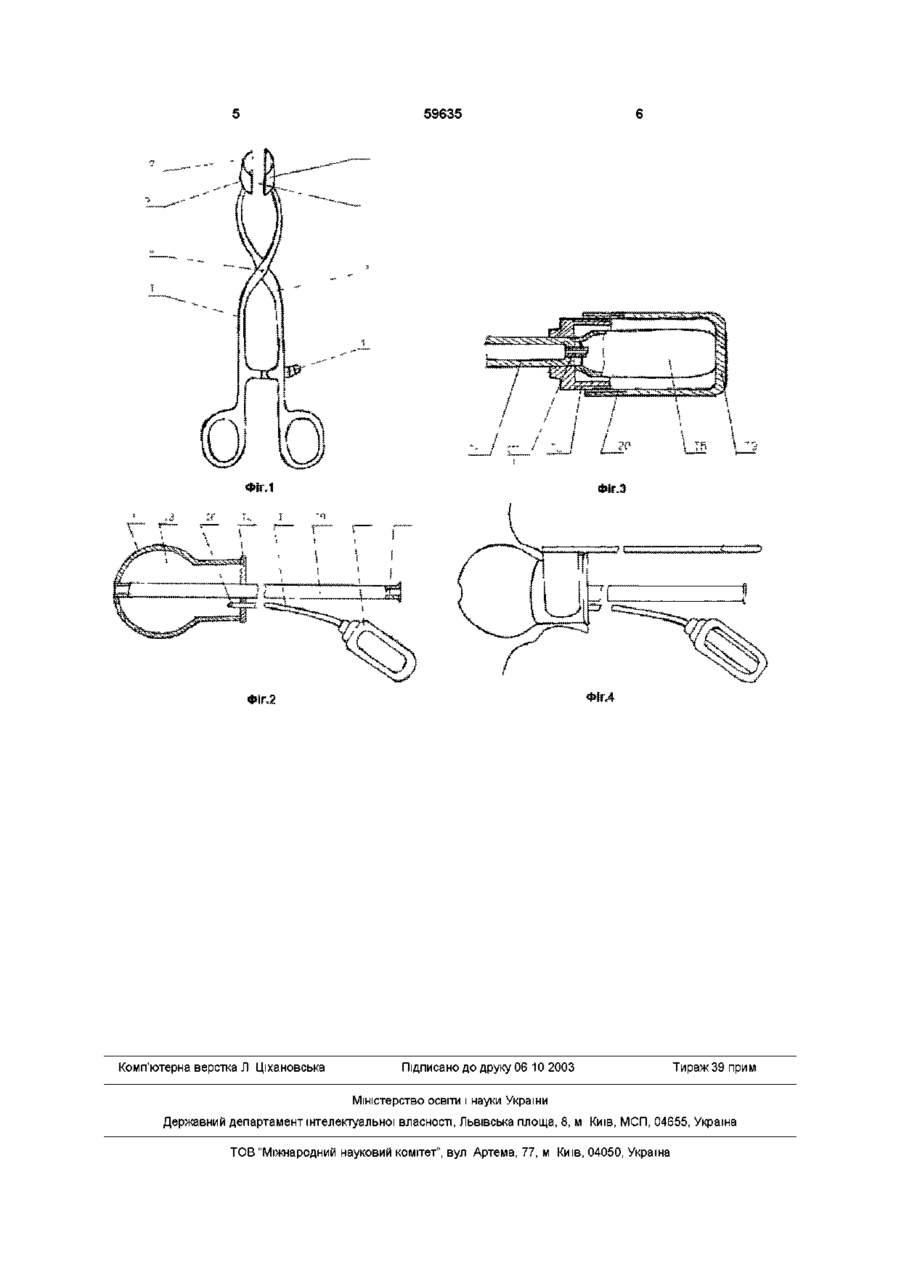

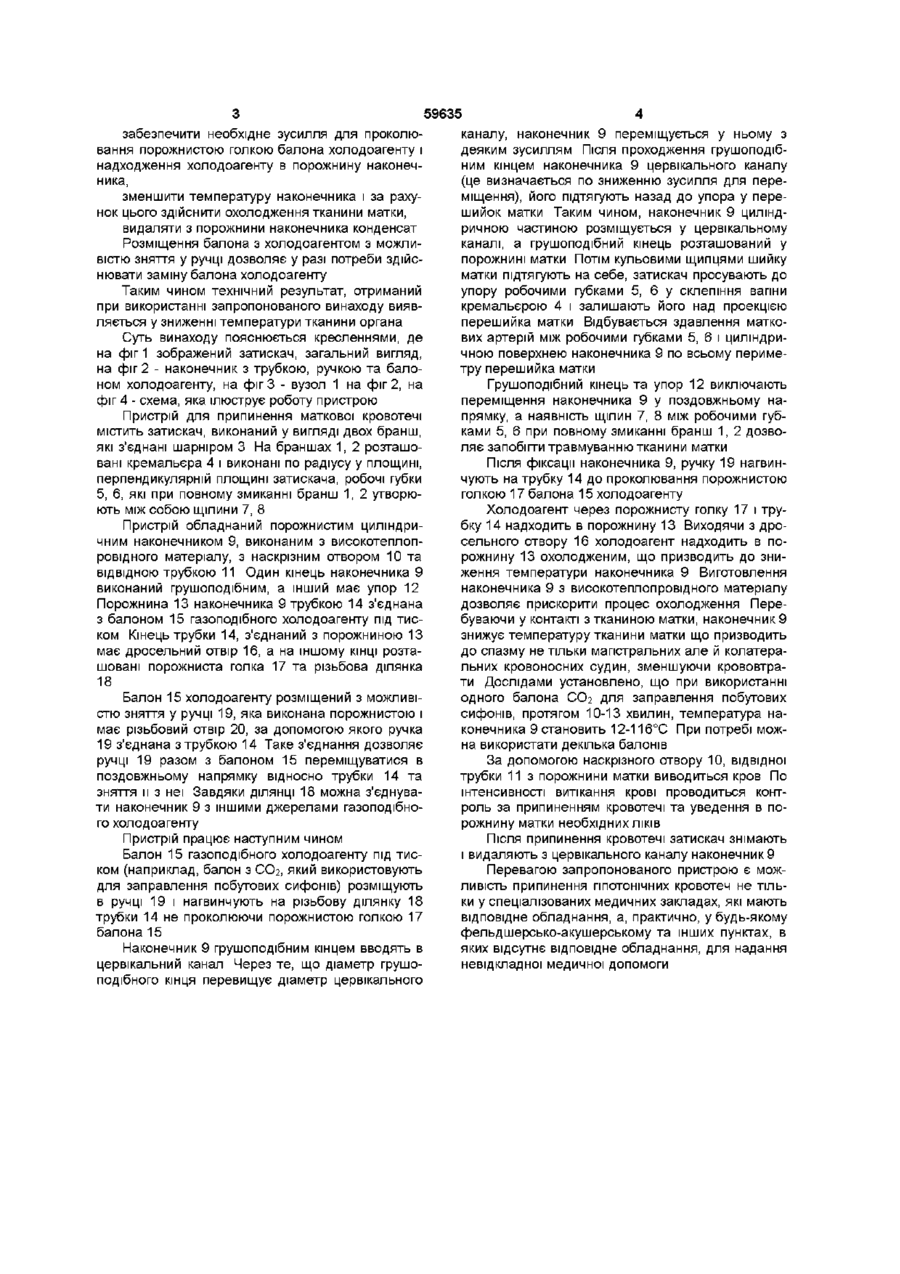

Пристрій для припинення маткової кровотечі, що містить затискач, виконаний у вигляді двох шарнірно з'єднаних бранш з кремальерою, робочі губки якого виконані по радіусу у площині, перпендикулярній площині затискача так, що при повному змиканні бранш вони утворюють між собою щілини, циліндричний наконечник з наскрізним отвором Виконання наконечника порожнистим з високотеплопровідного матеріалу, наявність балона газоподібного холодоагенту під тиском і трубки, яка одним кінцем, що має дросельний отвір, з'єднана з порожниною наконечника, а іншим, на якому установлена порожниста голка з'єднана з ручкою, в якій розміщений балон холодоагенту, з можливістю зняття і поздовжнього переміщення ручки відносно трубки і взаємодії балона з холодоагентом з порожнистою голкою дозволяє О СО СО О) забезпечити необхідне зусилля для проколювання порожнистою голкою балона холодоагенту і надходження холодоагенту в порожнину наконечника, зменшити температуру наконечника і за рахунок цього здійснити охолодження тканини матки, видаляти з порожнини наконечника конденсат Розміщення балона з холодоагентом з можливістю зняття у ручці дозволяє у разі потреби здійснювати заміну балона холодоагенту Таким чином технічний результат, отриманий при використанні запропонованого винаходу виявляється у зниженні температури тканини органа Суть винаходу пояснюється кресленнями, де на фіг 1 зображений затискач, загальний вигляд, на фіг 2 - наконечник з трубкою, ручкою та балоном холодоагенту, на фіг 3 - вузол 1 на фіг 2, на фіг 4 - схема, яка ілюструє роботу пристрою Пристрій для припинення маткової кровотечі містить затискач, виконаний у вигляді двох бранш, які з'єднані шарніром 3 На браншах 1, 2 розташовані кремальера 4 і виконані по радіусу у площині, перпендикулярній площині затискача, робочі губки 5, 6, які при повному змиканні бранш 1, 2 утворюють між собою щілини 7, 8 Пристрій обладнаний порожнистим циліндричним наконечником 9, виконаним з високотеплопровідного матеріалу, з наскрізним отвором 10 та ВІДВІДНОЮ трубкою 11 Один кінець наконечника 9 виконаний грушоподібним, а інший має упор 12 Порожнина 13 наконечника 9 трубкою 14 з'єднана з балоном 15 газоподібного холодоагенту під тиском Кінець трубки 14, з'єднаний з порожниною 13 має дросельний отвір 16, а на іншому КІНЦІ розташовані порожниста голка 17 та різьбова ділянка 18 Балон 15 холодоагенту розміщений з можливістю зняття у ручці 19, яка виконана порожнистою і має різьбовий отвір 20, за допомогою якого ручка 19 з'єднана з трубкою 14 Таке з'єднання дозволяє ручці 19 разом з балоном 15 переміщуватися в поздовжньому напрямку відносно трубки 14 та зняття и з неї Завдяки ДІЛЯНЦІ 18 можна з'єднувати наконечник 9 з іншими джерелами газоподібного холодоагенту Пристрій працює наступним чином Балон 15 газоподібного холодоагенту під тиском (наприклад, балон з СОг, який використовують для заправлення побутових сифонів) розміщують в ручці 19 і нагвинчують на різьбову ділянку 18 трубки 14 не проколюючи порожнистою голкою 17 балона 15 Наконечник 9 грушоподібним кінцем вводять в цервікальний канал Через те, що діаметр грушоподібного кінця перевищує діаметр цервікального 59635 каналу, наконечник 9 переміщується у ньому з деяким зусиллям Після проходження грушоподібним кінцем наконечника 9 цервікального каналу (це визначається по зниженню зусилля для переміщення), його підтягують назад до упора у перешийок матки Таким чином, наконечник 9 циліндричною частиною розміщується у цервікальному каналі, а грушоподібний кінець розташований у порожнині матки Потім кульовими щипцями шийку матки підтягують на себе, затискач просувають до упору робочими губками 5, 6 у склепіння вапни кремальерою 4 і залишають його над проекцією перешийка матки Відбувається здавлення маткових артерій між робочими губками 5, 6 і циліндричною поверхнею наконечника 9 по всьому периметру перешийка матки Грушоподібний кінець та упор 12 виключають переміщення наконечника 9 у поздовжньому напрямку, а наявність щілин 7, 8 між робочими губками 5, 6 при повному змиканні бранш 1, 2 дозволяє запобігти травмуванню тканини матки Після фіксації наконечника 9, ручку 19 нагвинчують на трубку 14 до проколювання порожнистою голкою 17 балона 15 холодоагенту Холодоагент через порожнисту голку 17 і трубку 14 надходить в порожнину 13 Виходячи з дросельного отвору 16 холодоагент надходить в порожнину 13 охолодженим, що призводить до зниження температури наконечника 9 Виготовлення наконечника 9 з високотеплопровідного матеріалу дозволяє прискорити процес охолодження Перебуваючи у контакті з тканиною матки, наконечник 9 знижує температуру тканини матки що призводить до спазму не тільки магістральних але й колатеральних кровоносних судин, зменшуючи крововтрати Дослідами установлено, що при використанні одного балона ССЬ для заправлення побутових сифонів, протягом 10-13 хвилин, температура наконечника 9 становить 12-116°С При потребі можна використати декілька балонів За допомогою наскрізного отвору 10, відвідної трубки 11 з порожнини матки виводиться кров По інтенсивності витікання крові проводиться контроль за припиненням кровотечі та уведення в порожнину матки необхідних ЛІКІВ Після припинення кровотечі затискач знімають і видаляють з цервікального каналу наконечник 9 Перевагою запропонованого пристрою є можливість припинення ГІПОТОНІЧНИХ кровотеч не тільки у спеціалізованих медичних закладах, які мають відповідне обладнання, а, практично, у будь-якому фельдшерсько-акушерському та інших пунктах, в яких відсутнє відповідне обладнання, для надання невідкладної медичної допомоги 59635 Фїг.1 Комп'ютерна верстка Л Ціхановська ФІг.З Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
