Контактна система

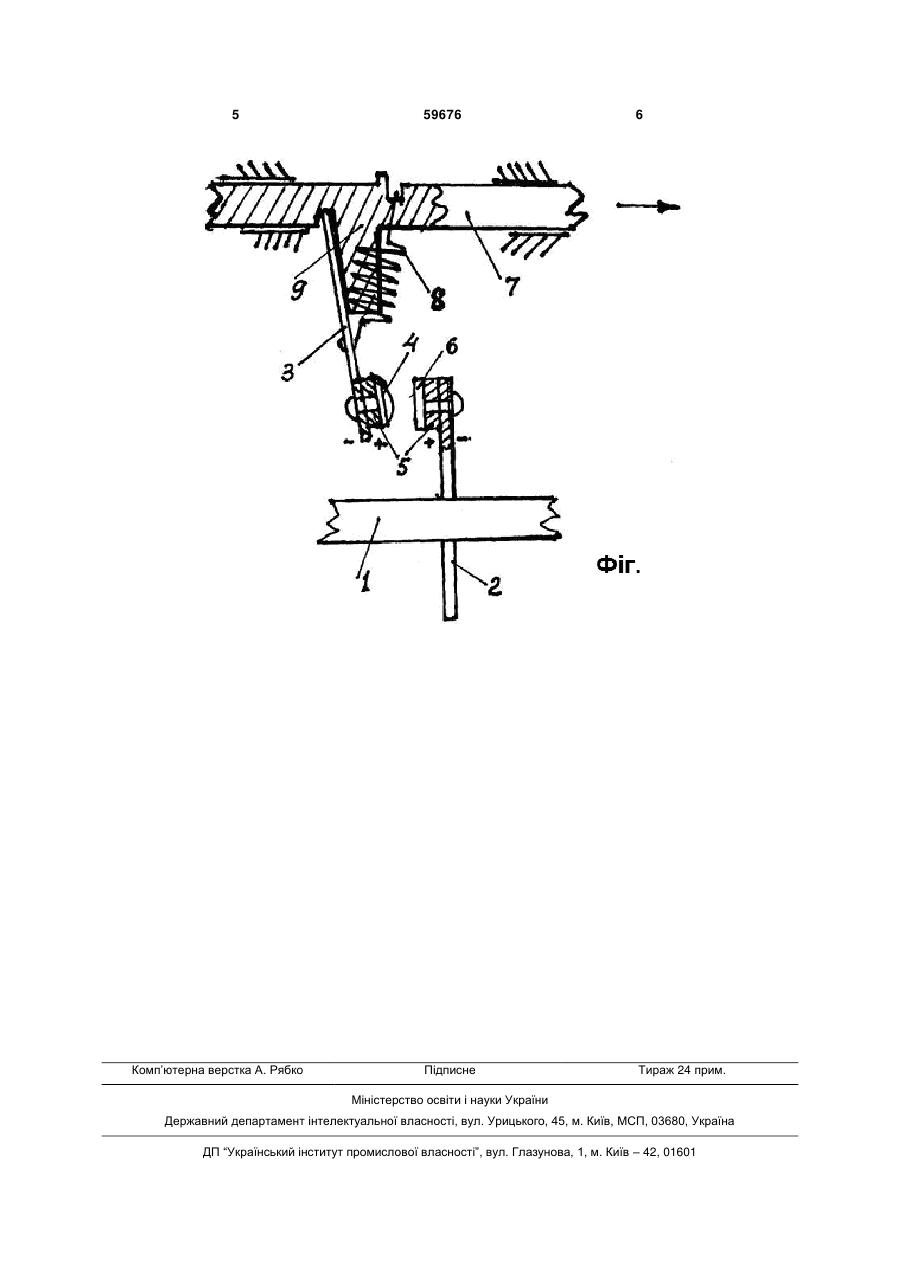

Контактна система, що містить нерухомі контакти, встановлені в ізоляційній підставці, рухомі контакти, закріплені на перемичці плоского підп 3 Зазначені недоліки спричиняють збільшення робочих зазорів між рухомими й нерухомими контактами, збільшення товщини й діаметра контактів і застосування дугогасних систем. В основу пропонованої корисної моделі було покладено задачу усунення та удосконалення недоліків відомих контактних систем. Поставлену задачу досягають шляхом розміщення між рухомими й нерухомими контактами заклепувального типу постійних магнітів, у вигляді шайб намагнічених зустрічною полярністю по відношенню до нерухомого й рухомого контакту, що створює ефект виштовхування електричної дуги з міжконтактного проміжку в контактній системі, яка містить: - нерухомі контакти, встановлені в ізоляційній підставці; - рухомі контакти, закріплені на плоскому підпружиненому поворотному містку, встановленому в пазах утримувача плоского підпружиненого поворотного містка з виступами, між якими розміщена пружина, яка закріплена одним кінцем на плоскому піпружиненому поворотному містку, а іншим - на утримувачі містка за межами площини розташування рухомих контактів; - штовхальник, у пазах якого шарнірно встановлений плоский підпружинений поворотний контактний місток на перемичці якого розміщені контакти. Як матеріал постійних магнітів можуть використовуватися сплави NdFeB, SmCo, AlNiCo. Суть корисної моделі контактної системи полягає в тому, що між рухомими й нерухомими контактами заклепувального типу з контактною голівкою розміщені постійні магніти, у вигляді шайб намагнічені зустрічною полярністю, які виштовхують електричну дугу з міжконтактного проміжку. При цьому на відміну від відомих рішень, гасіння електричної дуги при комутації в запропонованій системі здійснюється без дії зовнішнього магнітного поля за допомогою магнітів, які входять до складу контактної групи. Це забезпечує різке зниження ерозії контактів при дуговому розряді, перенесення металу з катоду на анод, а при іскровому розряді - навпаки з аноду на катод, що знач 59676 4 но збільшує ресурс комутаційної зносостійкості системи. Відомо, що електрична дуга є газоподібним провідником струму, на який також, як на металевий, діє магнітне поле. Створена при цьому сила, пропорційна індукції поля й току в дузі, здатна переміщати дугу в просторі, а створення зустрічної намагніченості постійних магнітів забезпечує поперечне переміщення елементів дуги, створює розшарування дуги на окремі волокна і її інтенсивне охолодження й гасіння. Збільшення тепловіддачі створює градієнт напруги в стовбурі дуги значно вищий, ніж у дуги, що вільно переміщається між контактами. Це дозволяє скоротити необхідну для гасіння дуги довжину й час її гасіння. Контактна система, зображена на Фіг., складається з ізоляційної підставки 1 контактоутримувача 2, рухомого плоского контактного містка 3 з контактами заклепувального типу 4, постійних магнітів 5, що виконані у вигляді шайб; голівки нерухомих контактів 6 заклепувального типу, штовхальника 7 з ізоляційного матеріалу, пружини 8, упору 9. Контактна система працює таким чином: у вихідному стані контакти 4 і 6 розімкнені. Між контактами 4 і 6 постійними магнітами 5 однойменної полярності створюється магнітне поле, яке при переміщенні штовхальника 7 виштовхує електричну дугу з робочого проміжку й гасить її. Контакти 4 і 6 замикаються, пружина 8 забезпечує необхідне притискання рухомого контакту 4 до нерухомого контакту 6, долаючи протидіюче зусилля магнітів. При переміщенні штовхальника 7 у зворотну сторону упор 9 розриває контакти 4 і 6, при цьому взаємодія зустрічної полярності постійних магнітів виштовхує дугу з робочого проміжку між контактами 4 і 6, як і при їхньому замиканні. Корисна модель належить до електротехнічного устаткування - реле, автоматичним вимикачам, контакторам, пускачам, перемикачам, обладнання, що містить електричні контакти, широко застосовуваним в електротехніці, електроніці, зв'язку, енергетиці, автомобілебудуванні й побутовій електротехніці для комутації електричних кіл з активним індуктивним і ємнісним навантаженням. 5 Комп’ютерна верстка А. Рябко 59676 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
