Бандаж колеса
Формула / Реферат
Бандаж колеса, що має поверхню кочення з гребенем, посадкову поверхню для насадки на обід колісного центру та два буртики, перший розташований усередині посадкового отвору у площині зі сторони гребеня, а другий буртик - з іншої сторони, який відрізняється тим, що перший буртик має висоту, що визначається із співвідношення
де:
z - коефіцієнт відношення допустимих напруг на зріз
та зминання
відповідно матеріалу бандажа чи центру;
- максимальна бокова сила, що діє на гребінь колеса;
- число 3,14;
dn - посадочний діаметр з'єднання;
l - довжина посадки;
- коефіцієнт лінійного розширення матеріалу бандажа;
- температура нагріву бандажа;
- коефіцієнт лінійного стискання матеріалу центру при його низькотемпературному охолодженні;
- температура низькотемпературного охолодження центру;
- коефіцієнт умов зборки з'єднання бандаж-центр;
nmax - максимальний натяг з'єднання бандажа з ободом центру.
Текст

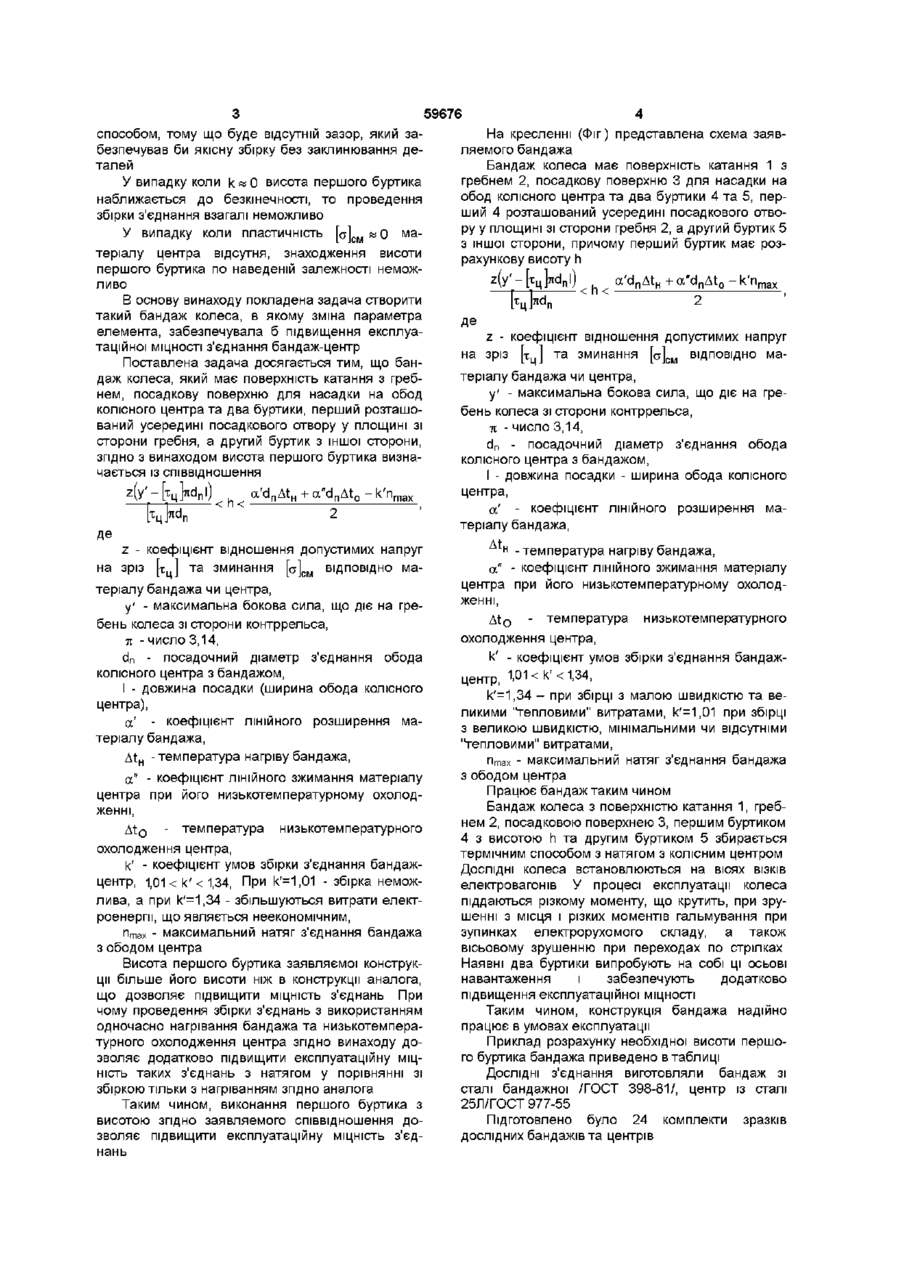

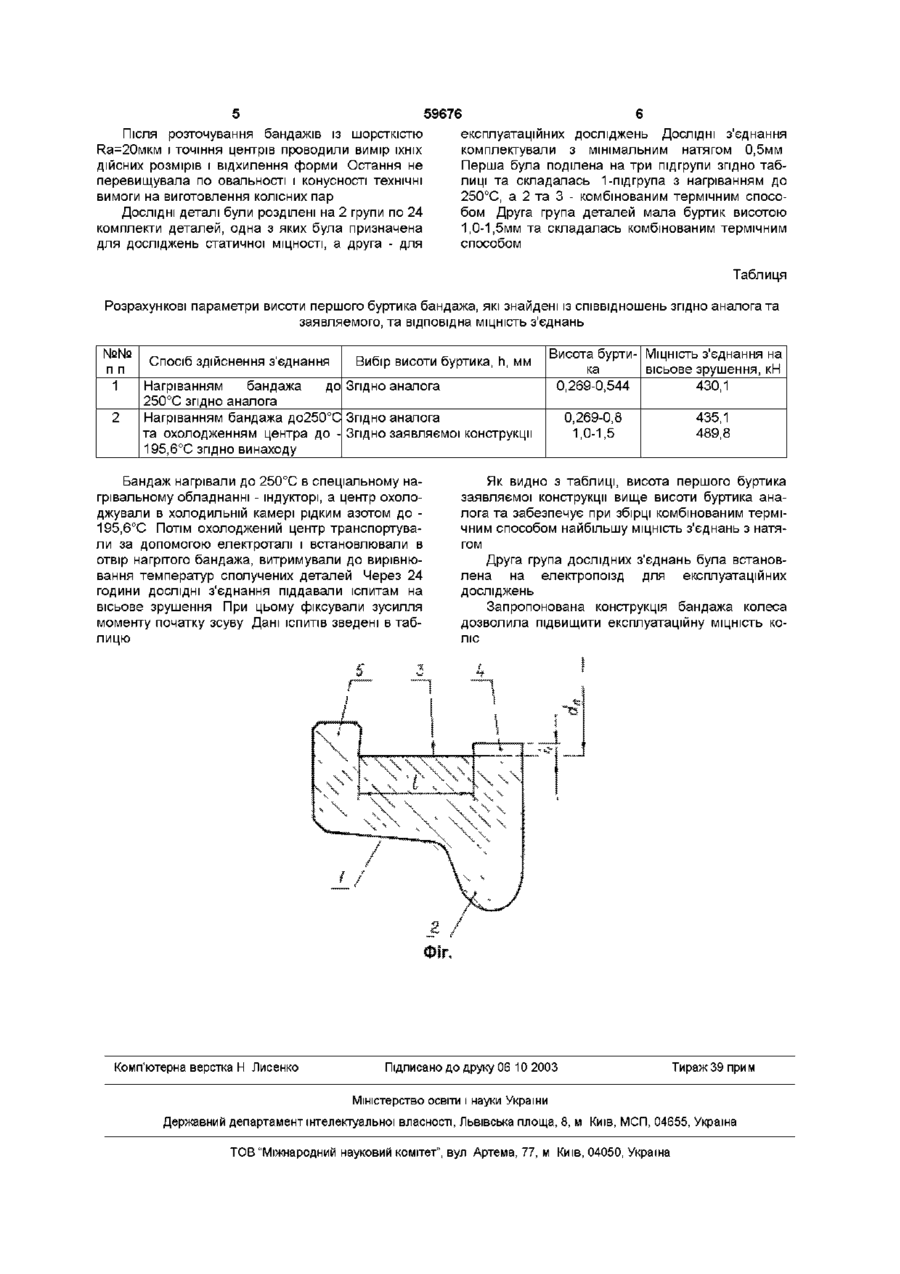

Бандаж колеса, що має поверхню кочення з гребенем, посадкову поверхню для насадки на обід колісного центру та два буртики, перший розташований усередині посадкового отвору у площині зі сторони гребеня, а другий буртик - з іншої сторони, який відрізняється тим, що перший буртик має висоту, що визначається із співвідношення z (y'-kK') ,h a"dnAt0-k'nmax . де z - коефіцієнт відношення допустимих напруг на зріз [х ] та зминання [а]ш ВІДПОВІДНО матеріалу бандажа чи центру, Винахід відноситься до області машинобудування, зокрема до конструкції бандажа залізничного колеса рухомого складу залізничного транспорту Відомий бандаж колеса, що має поверхність катання з гребнем, посадкову поверхню для насадки на обод колісного центра та два буртики, перший розташований усередині посадкового отвору у площині зі сторони гребня, а другий буртик з іншої сторони (Патент Роси №2172681 МПК7 7В60В17/00, опубл 12 12 1999 Бюл 12), висота першого визначається із співвідношення 0,3185у' . a'dnAtmin-п, kd^ де у' - максимальна бокова сила, що діє на гребень колеса зі сторони контррельса, k - коефіцієнт взаємного перекриття бокових поверхонь другого буртика та обода центра, к=1 при натягу (п), П т а х , 0
ДивитисяДодаткова інформація
Назва патенту англійськоюWheel tread
Автори англійськоюOborskyi Ivan Leonidovych
Назва патенту російськоюБандаж колеса
Автори російськоюОборский Иван Леонидович
МПК / Мітки
МПК: B60B 17/00
