Бандаж робочих лопаток колеса парової турбіни
Номер патенту: 7152
Опубліковано: 30.06.1995
Автори: Яковлев Валентин Костянтинович, Житін Владлен Іванович
Формула / Реферат
Бандаж рабочих лопаток колеса паровой турбины, содержащий стальную ленту с отверстиями под шипы рабочих лопаток, отличающийся тем, что, с целью повышения эксплуатационных характеристик путем самоудаления подбандажных отложении, в нем между отверстиями под шипы рабочих лопаток по средней линии тока рабочей среды в межлопаточных каналах выполнены сквозные отверстия, диаметр и число которых связаны между собой соотношением
где d - диаметр отверстий;
n - число отверстий;
SK-площадь бандажа, перекрывающая единичный межлопаточный канал.
Текст

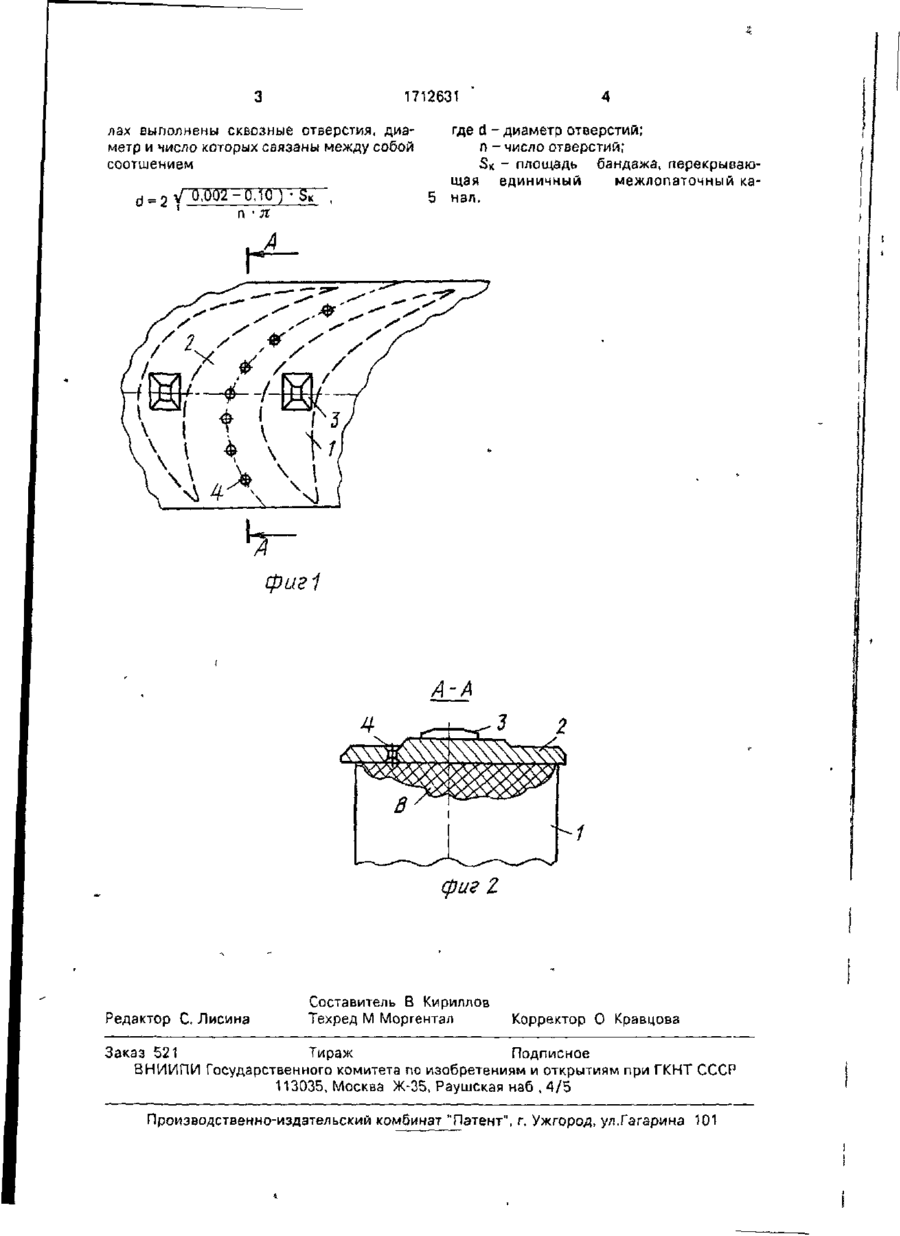

Изобретение относится к турбостроению и может быть использовано при проектировании и модернизации ленточных бандажей рабочих лопаток паровых турбин. Цель изобретения - повышение экономичности ступеней паровых турбин Бандаж содержит бандажную ленту, в которой вдоль средних линий тока рабочей среды в межлопаточных каналах выполнены сквозные отверстия, способствующие за счет образования струй рабочего тела удалению подбандажных отложений 2 ил При работе турбины под бандажной лентой 2 происходит отложение окислов металлов, солей и пр. (см пр В, фиг 2) При наличии в бандажной ленте 2 отверстий 4 при градиенте давления рабочей среды направленном из надбандажного пространства в подбандажное, в отверстиях 4 происходит образование струй рабочей среды, препятствующих образованию подбандажных отложений Снижение количества подбандажных отложений улучшает аэродинамические характеристики обтекания профилей рабочих лопаток в подбандажной зоне, что повышает эксплуатационные показатели бандажа и экономичность работы ступеней паровых турбин Формула изобретения Бандаж рабочих лопаток колеса паровой турбины, содержащий стальную ленту с отверстиями под шипы рабочих лопаток, о т л и ч а ю щ и й с я тем, что с целью повышения эксплуатационных характеристик путем самоудаления подбандажны % отложений, в нем между отверстиями под шипы рабочих лопаток по средней линии тока рабочей среды в межлопаточных кана ІЛ З 1712631 лах выполнены сквозные отверстия, диаметр и число которых связаны между собой соотшением г т а Д - 0 , Ю ) • SK~, п •п 4 где d -диаметр отверстий; п - число отверстий; SK - площадь бандажа, перекрывающая единичный межлопаточный ка5 нал. фиг1 А-А фиг Z Редактор С.Лисина Составитель В Кириллов Техред М Моргентал Корректор О Кравцова Заказ 521 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва Ж-35. Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина 101
ДивитисяДодаткова інформація
Назва патенту англійськоюBandage of working blades of wheel of steam turbine
Автори англійськоюYakovlev Valentyn Kostiantynovych, Zhytin Vladlen Ivanovych
Назва патенту російськоюБандаж рабочих лопаток колеса паровой турбины
Автори російськоюЯковлев Валентин Константинович, Житин Владлен Иванович
МПК / Мітки
МПК: F01D 5/12
Мітки: лопаток, робочих, колеса, бандаж, турбіни, парової
