Установка для формування виробів

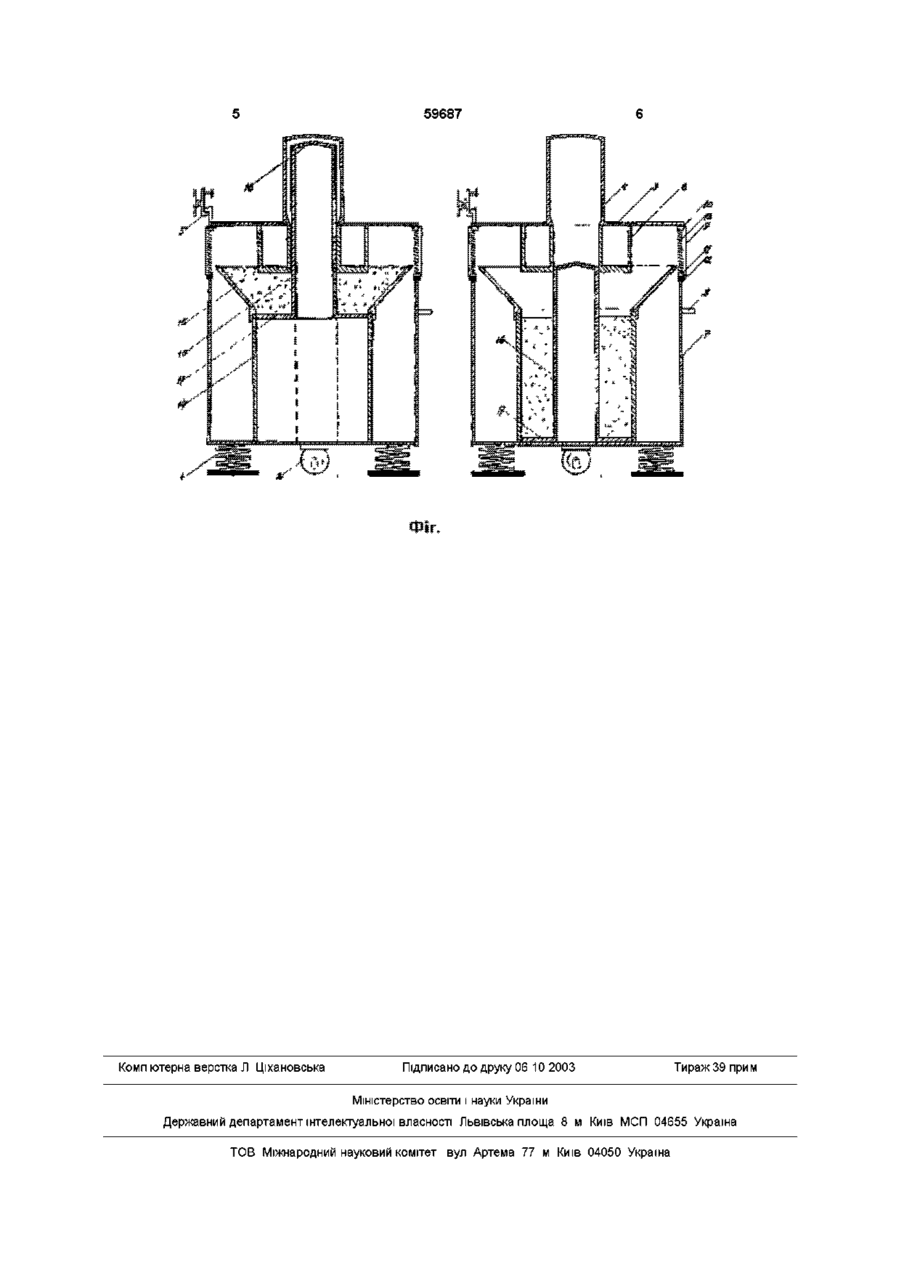

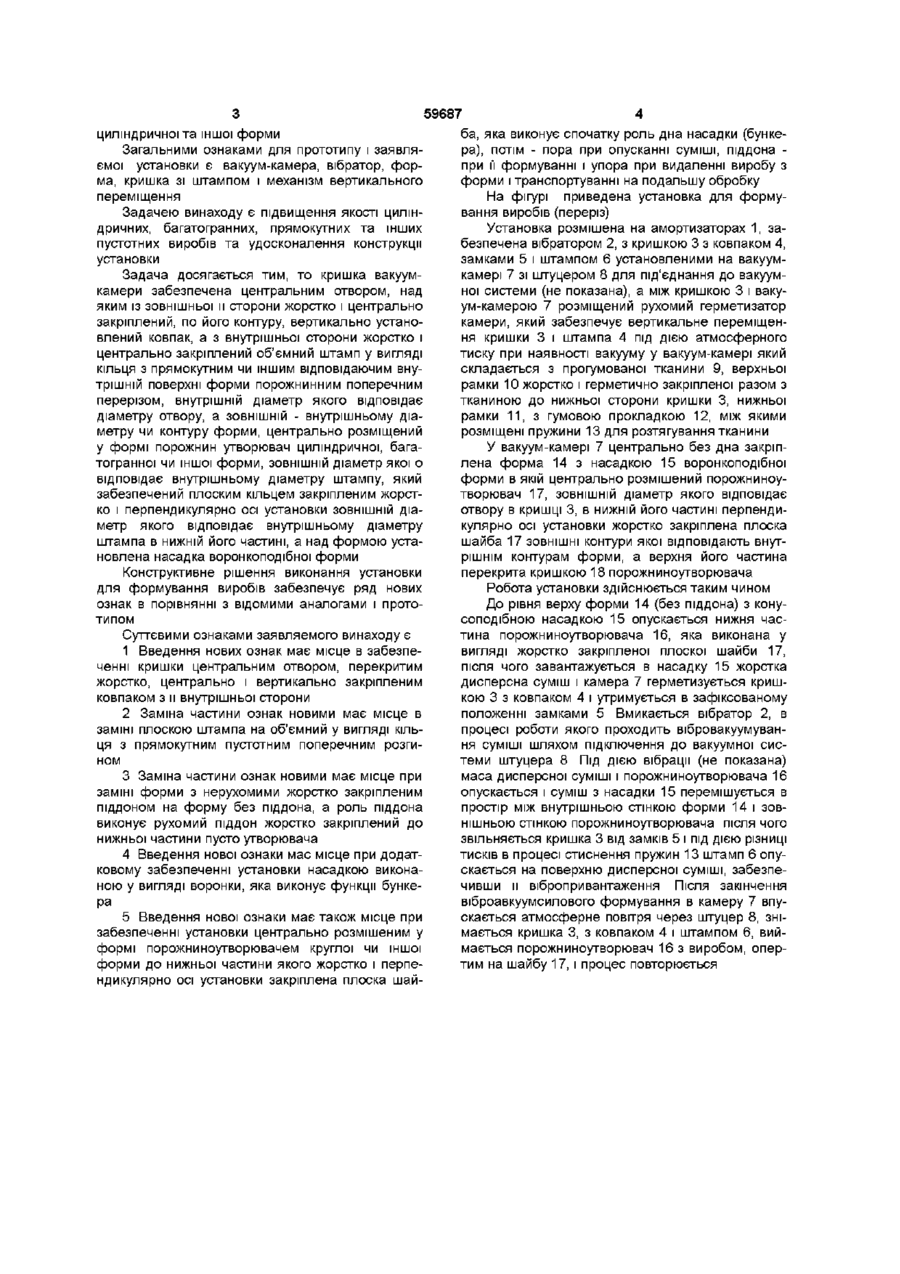

Установка для формування виробів, яка включає вакуум-камеру, вібратор, форму, кришку зі штампом і механізм вертикального переміщення, яка відрізняється тим, що вона утримує кришку вакуум-камери з центральним отвором, над яким з зовнішньої и сторони жорстко і центрально закріплений, по його контуру, вертикально установлений ковпак, а з внутрішньої сторони жорстко і центрально закріплений штамп у вигляді кільця з прямокутним чи іншим, відповідаючим внутрішній поверхні форми, порожнинним поперечним перерізом, внутрішній діаметр якого відповідає діаметру отвору, а ЗОВНІШНІЙ - внутрішньому діаметру чи іншому контуру форми, центрально розміщений у формі порожниноутворювач циліндричної, багатогранної чи іншої форми, ЗОВНІШНІЙ діаметр якого відповідає внутрішньому діаметру штампа, який забезпечений плоским кільцем, закріпленим жорстко і перпендикулярно осі установки в нижній його частині, ЗОВНІШНІЙ діаметр якого відповідає внутрішньому діаметру штампа, а над формою установлена насадка воронкоподібної форми Винахід відноситься до пристроїв для формування виробів із бетонних і других дисперсних сумішей Область використання — промисловість будівельних матеріалів Відомий пристрій для формування виробів із бетонних сумішей (А с СРСР №729060, Кп В28В1/10, опубл в Бюл №15 1980р), який забезпечений змонтованою на віброплощадці вакуумною камерою, в верхній частині якої закріплений штамп з пневмоприводом його вертикального переміщення, а розміщена на формі вібронасадка з внутрішньої сторони перфорована Недоліками цього пристрою є - неможливість формування виробів промислових габаритів - установка не придатна для формування трубчатих виробів Відома установка для формування виробів із бетонних сумішей (А с СРСР №876430, Кп В28В1/10, опубл в Бюл №40, 1981 р ), яка утримує віброплощадку з приводом вертикального переміщення з розміщеною на ній формою з герметичною кришкою і патрубками для сполучення з вакуум-системою, розміщений в формі штамп зі штоком, змонтованими над формою рухомими нахиленими направляючими з розміщеними в них ро ликами, з єднаними зі штоком штампа а верхня частина форми і штампа ВІДПОВІДНО виконані у вигляді конусного бункера Недоліками цієї установки є, - неможливість формування виробів - висота яких перевищу (дві І більше товщини, так як нахилена копірна поверхня забезпечує незначне вертикальне переміщення штампа, - установка призначена для формування плоских виробів, тому не може забезпечити якісне формування трубчатих виробів В якості прототипу прийнято "Пристрій для формування бетонних виробів" по А с СРСР №804440, Кп В28В1/10, опубл В Бюл №6, 1981 р Пристрій включає вакуум-камеру, розміщену на віброплощадці, форму, насадку, кришку зі штампом і механізм вертикального переміщення камери, який виконаний у вигляді розтягнутого вертикально установленими пружинами прорезиненого чохла, верхня кромка якого прикріплена до кришки по його периметру, а нижня забезпечена еластичною прокладкою Недоліками прототипу є - неможливість формування виробів циліндричної форми однакової ЩІЛЬНОСТІ та МІЦНОСТІ ПО ВИСОТІ виробу, - складність утворення пустотності у виробах 1 00 (О о> ю 59687 ба, яка виконує спочатку роль дна насадки (бункера), потім - пора при опусканні суміші, піддона при її формуванні і упора при видаленні виробу з форми і транспортуванні на подальшу обробку На фігурі приведена установка для формування виробів (переріз) Установка розмішена на амортизаторах 1, забезпечена вібратором 2, з кришкою 3 з ковпаком 4, замками 5 і штампом 6 установленими на вакуумкамері 7 зі штуцером 8 для під'єднання до вакуумної системи (не показана), а між кришкою 3 і вакуум-камерою 7 розміщений рухомий герметизатор камери, який забезпечує вертикальне переміщення кришки 3 і штампа 4 під дією атмосферного тиску при наявності вакууму у вакуум-камері який складається з прогумованої тканини 9, верхньої рамки 10 жорстко і герметично закріпленої разом з тканиною до нижньої сторони кришки 3, нижньої рамки 11, з гумовою прокладкою 12, між якими розміщені пружини 13 для розтягування тканини У вакуум-камері 7 центрально без дна закріплена форма 14 з насадкою 15 воронкоподібної форми в якій центрально розмішений порожниноутворювач 17, ЗОВНІШНІЙ діаметр якого відповідає отвору в кришці 3, в нижній його частині перпендикулярно осі установки жорстко закріплена плоска шайба 17 ЗОВНІШНІ контури якої відповідають внутрішнім контурам форми, а верхня його частина перекрита кришкою 18 порожниноутворювача Конструктивне рішення виконання установки для формування виробів забезпечує ряд нових Робота установки здійснюється таким чином ознак в порівнянні з відомими аналогами і протоДо рівня верху форми 14 (без піддона) з конутипом соподібною насадкою 15 опускається нижня частина порожниноутворювача 16, яка виконана у Суттєвими ознаками заявляемого винаходу є вигляді жорстко закріпленої плоскої шайби 17, 1 Введення нових ознак має місце в забезпепісля чого завантажується в насадку 15 жорстка ченні кришки центральним отвором, перекритим дисперсна суміш і камера 7 герметизується кришжорстко, центрально і вертикально закріпленим кою 3 з ковпаком 4 і утримується в зафіксованому ковпаком з и внутрішньої сторони положенні замками 5 Вмикається вібратор 2, в 2 Заміна частини ознак новими має місце в процесі роботи якого проходить вібровакуумуванзаміні плоскою штампа на об'ємний у вигляді кільня суміші шляхом підключення до вакуумної сисця з прямокутним пустотним поперечним розгитеми штуцера 8 Під ДІЄЮ вібрації (не показана) ном маса дисперсної суміші і порожниноутворювача 16 3 Заміна частини ознак новими має місце при опускається і суміш з насадки 15 перемішується в заміні форми з нерухомими жорстко закріпленим простір між внутрішньою стінкою форми 14 і зовпіддоном на форму без піддона, а роль піддона нішньою стінкою порожниноутворювача після чого виконує рухомий піддон жорстко закріплений до звільняється кришка 3 від замків 5 і під дією різниці нижньої частини пусто утворювача тисків в процесі стиснення пружин 13 штамп 6 опу4 Введення нової ознаки мас місце при додатскається на поверхню дисперсної суміші, забезпековому забезпеченні установки насадкою виконачивши и вібропривантаження Після закінчення ною у вигляді воронки, яка виконує функції бункевіброавкуумсилового формування в камеру 7 впура скається атмосферне повітря через штуцер 8, зні5 Введення нової ознаки має також місце при мається кришка 3, з ковпаком 4 і штампом 6, вийзабезпеченні установки центрально розмішеним у мається порожниноутворювач 16 з виробом, оперформі порожниноутворювачем круглої чи іншої тим на шайбу 17, і процес повторюється форми до нижньої частини якого жорстко і перпендикулярно осі установки закріплена плоска шайциліндричної та іншої форми Загальними ознаками для прототипу і заявляємої установки є вакуум-камера, вібратор, форма, кришка зі штампом і механізм вертикального переміщення Задачею винаходу є підвищення якості циліндричних, багатогранних, прямокутних та інших пустотних виробів та удосконалення конструкції установки Задача досягається тим, то кришка вакуумкамери забезпечена центральним отвором, над яким із зовнішньої и сторони жорстко і центрально закріплений, по його контуру, вертикально установлений ковпак, а з внутрішньої сторони жорстко і центрально закріплений об'ємний штамп у вигляді кільця з прямокутним чи іншим відповідаючим внутрішній поверхні форми порожнинним поперечним перерізом, внутрішній діаметр якого відповідає діаметру отвору, а ЗОВНІШНІЙ - внутрішньому діаметру чи контуру форми, центрально розміщений у формі порожнин утворювач циліндричної, багатогранної чи іншої форми, ЗОВНІШНІЙ діаметр якої о відповідає внутрішньому діаметру штампу, який забезпечений плоским кільцем закріпленим жорстко і перпендикулярно осі установки ЗОВНІШНІЙ діаметр якого відповідає внутрішньому діаметру штампа в нижній його частині, а над формою установлена насадка воронкоподібної форми 59687 Комп ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
