Установка для формування виробів із жорстких дисперсних сумішей

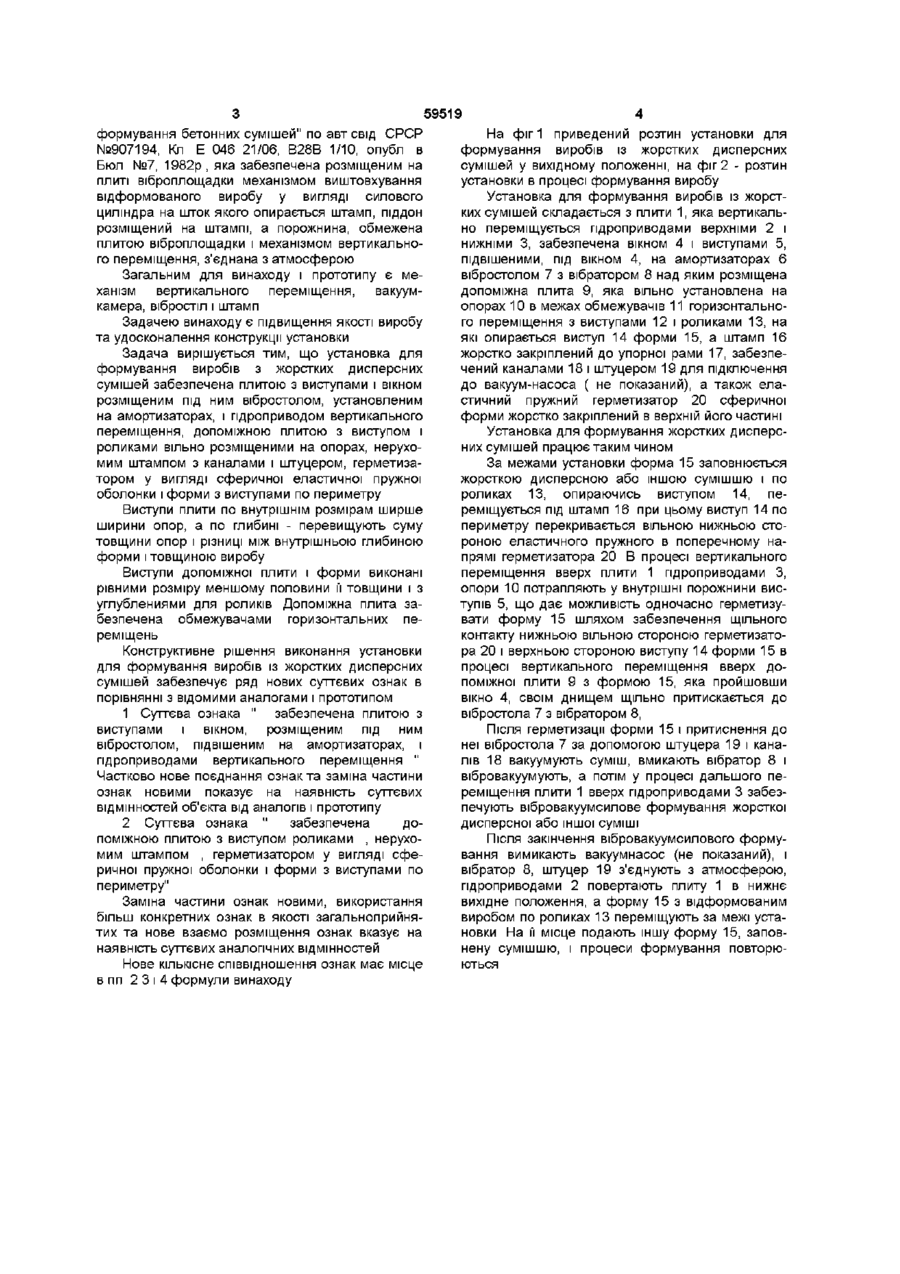

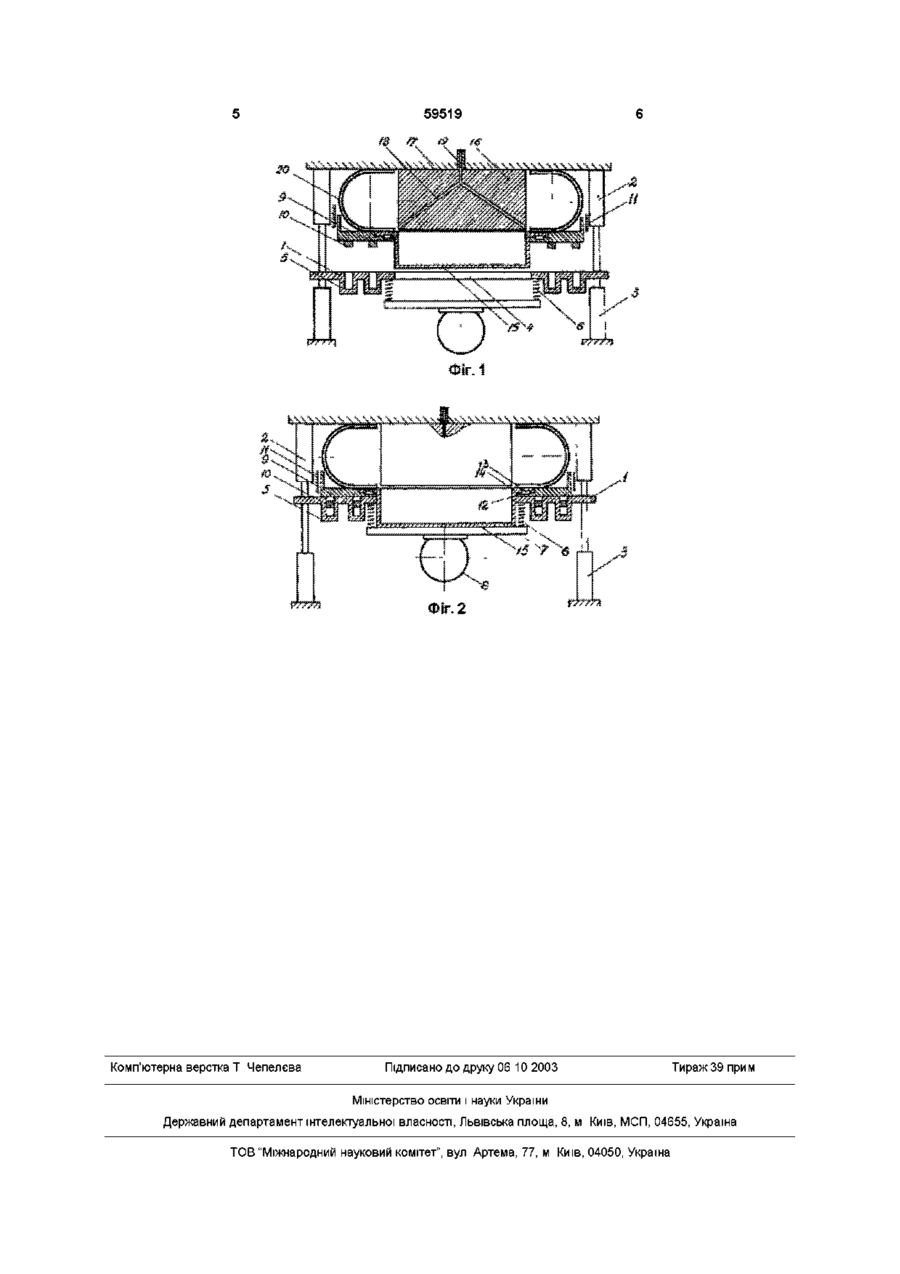

1 Установка для формування виробів із жорстких дисперсних сумішей, що складається з механізму вертикального переміщення, вакуумкамери, вібростолу і штампа, яка відрізняється тим, що вона забезпечена плитою з виступами і вікном, розміщеним під ним вібростолом, підвішеним на амортизаторах, і пдроприводами вертикального переміщення, допоміжною плитою з виступом і роликами, вільно розміщеними на опорах, нерухомим штампом з каналами і штуцером, герметизатором у вигляді сферичної еластичної Винахід відноситься до установок для формування виробів із жорстких та особливо жорстких дисперсних, порошкових і волоконних сумішей Область використання - будівельна, електротехнічна, харчова та ш промисловості Відомий пристрій для формування виробів із бетонних сумішей (авт свід СРСР №365255, Кп В28В 1/10, опубл в Бюл №6, 1973), який включає віброплощадку, на якій розміщена заповнена сумішшю форма, і силовий штамп, який виконаний зі змонтованою на віброплощадці вакуумною камерою, у верхній частині якої закріплений штамп з пневмоприводом його вертикального переміщення Недоліками пристрою є недостатня якість виробів при збільшенні їх розмірів, неможливість переходу до поточного виробництва виробів Відомий пристрій для виготовлення бетонних виробів (авт свід СРСР №428941, Кл В28В 1/10, опубл в Бюл №19, 1974), який утримує ванну з водою, розміщеною на віброплощадці, забезпечену приводом вертикального переміщення, а вакуум-камера обладнана кришкою з герметизуючою прокладкою і штампом, площина якого перфоро пружної оболонки і форми з виступами по периметру 2 Установка для формування виробів із жорстких дисперсних сумішей за п 1, яка відрізняється тим, що виступи плити за внутрішніми розрірами ширші за ширину опор, а за глибиною перевищують суму товщини опор і різниці між внутрішньою глибиною форми і товщиною виробу 3 Установка для формування виробів із жорстких сумішей за п 1, яка відрізняється тим, що виступи допоміжної плити і форми виконані товщиною, що дорівнює розміру, меншому за половину и товщини, і з заглибленнями для роликів, 4 Установка для формування виробів із жорстких сумішей за п 1, яка відрізняється тим, що допоміжна плита забезпечена обмежувачами горизонтальних переміщень вана Недоліками пристрою є низька продуктивність із-за поштучного формування виробів, обмеженість розмірів виробу, неможливість поточного виробництва виробів Відома установка для виготовлення виробів із жорстких дисперсних будівельних сумішей (авт свід СРСР №880734, Кл В28В 1/98, В28В 1/10, опубл в Бюл №42, 1984), яка забезпечена збуджувачами коливань і розміщеною на пружних опорах вакуум-камерою з герметичними завантажувальними і підпружиненими розвантажувальним з електромагнітним замком люками, всередині якої розміщені бункер і формуючий пристрій, а затвор виконаний у вигляді привідної рухомої обойми зі зміщеним відносно один одного верхнім і нижнім вікнами, який охоплює пуансон і упорну стінку, причому на останній змонтовані збуджувачі коливань Недоліками установки є наявність вакуум-камери, що викликає необхідність її дегерметизаци при видаленні кожного виробу, низька продуктивність установки при значних енергетичних затратах В якості прототипу прийнята "Установка для ю ю 59519 формування бетонних сумішей" по авт свід СРСР №907194, Кп Е 046 21/06, В28В 1/10, опубл в Бюл №7, 1982р , яка забезпечена розміщеним на плиті віброплощадки механізмом виштовхування відформованого виробу у вигляді силового циліндра на шток якого опирається штамп, піддон розміщений на штампі, а порожнина, обмежена плитою віброплощадки і механізмом вертикального переміщення, з'єднана з атмосферою Загальним для винаходу і прототипу є механізм вертикального переміщення, вакуумкамера, вібростіл і штамп Задачею винаходу є підвищення якості виробу та удосконалення конструкції установки Задача вирішується тим, що установка для формування виробів з жорстких дисперсних сумішей забезпечена плитою з виступами і вікном розміщеним під ним вібростолом, установленим на амортизаторах, і пдроприводом вертикального переміщення, допоміжною плитою з виступом і роликами вільно розміщеними на опорах, нерухомим штампом з каналами і штуцером, герметизатором у вигляді сферичної еластичної пружної оболонки і форми з виступами по периметру Виступи плити по внутрішнім розмірам ширше ширини опор, а по глибині - перевищують суму товщини опор і різниці між внутрішньою глибиною форми і товщиною виробу Виступи допоміжної плити і форми виконані рівними розміру меншому половини її товщини і з углублениями для роликів Допоміжна плита забезпечена обмежувачами горизонтальних переміщень Конструктивне рішення виконання установки для формування виробів із жорстких дисперсних сумішей забезпечує ряд нових суттєвих ознак в порівнянні з відомими аналогами і прототипом 1 Суттєва ознака " забезпечена плитою з виступами і вікном, розміщеним під ним вібростолом, підвішеним на амортизаторах, і пдроприводами вертикального переміщення " Частково нове поєднання ознак та заміна частини ознак новими показує на наявність суттєвих відмінностей об'єкта від аналогів і прототипу 2 Суттєва ознака " забезпечена допоміжною плитою з виступом роликами , нерухомим штампом , герметизатором у вигляді сферичної пружної оболонки і форми з виступами по периметру" Заміна частини ознак новими, використання більш конкретних ознак в якості загальноприйнятих та нове взаємо розміщення ознак вказує на наявність суттєвих аналогічних відмінностей Нове кількісне співвідношення ознак має місце в пп 2 3 і 4 формули винаходу На фіг 1 приведений розтин установки для формування виробів із жорстких дисперсних сумішей у вихідному положенні, на фіг 2 - розтин установки в процесі формування виробу Установка для формування виробів із жорстких сумішей складається з плити 1, яка вертикально переміщується пдроприводами верхніми 2 і нижніми 3, забезпечена вікном 4 і виступами 5, підвішеними, під вікном 4, на амортизаторах 6 вібростолом 7 з вібратором 8 над яким розміщена допоміжна плита 9, яка вільно установлена на опорах 10 в межах обмежувачів 11 горизонтального переміщення з виступами 12 і роликами 13, на які опирається виступ 14 форми 15, а штамп 16 жорстко закріплений до упорної рами 17, забезпечений каналами 18 і штуцером 19 для підключення до вакуум-насоса ( не показаний), а також еластичний пружний герметизатор 20 сферичної форми жорстко закріплений в верхній його частині Установка для формування жорстких дисперсних сумішей працює таким чином За межами установки форма 15 заповнюється жорсткою дисперсною або іншою сумішшю і по роликах 13, опираючись виступом 14, переміщується під штамп 16 при цьому виступ 14 по периметру перекривається вільною нижньою стороною еластичного пружного в поперечному напрямі герметизатора 20 В процесі вертикального переміщення вверх плити 1 пдроприводами З, опори 10 потрапляють у внутрішні порожнини виступів 5, що дає можливість одночасно герметизувати форму 15 шляхом забезпечення щільного контакту нижньою вільною стороною герметизатора 20 і верхньою стороною виступу 14 форми 15 в процесі вертикального переміщення вверх допоміжної плити 9 з формою 15, яка пройшовши вікно 4, своїм днищем щільно притискається до вібростола 7 з вібратором 8, Після герметизації форми 15 і притиснення до неї вібростола 7 за допомогою штуцера 19 і каналів 18 вакуумують суміш, вмикають вібратор 8 і вібровакуумують, а потім у процесі дальшого переміщення плити 1 вверх пдроприводами 3 забезпечують вібровакуумсилове формування жорсткої дисперсної або іншої суміші Після закінчення вібровакуумсилового формування вимикають вакуумнасос (не показаний), і вібратор 8, штуцер 19 з'єднують з атмосферою, пдроприводами 2 повертають плиту 1 в нижнє вихідне положення, а форму 15 з відформованим виробом по роликах 13 переміщують за межі установки На її місце подають іншу форму 15, заповнену сумішшю, і процеси формування повторюються 59519 ЗЇГ. 1 Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
