Установка для формування виробів

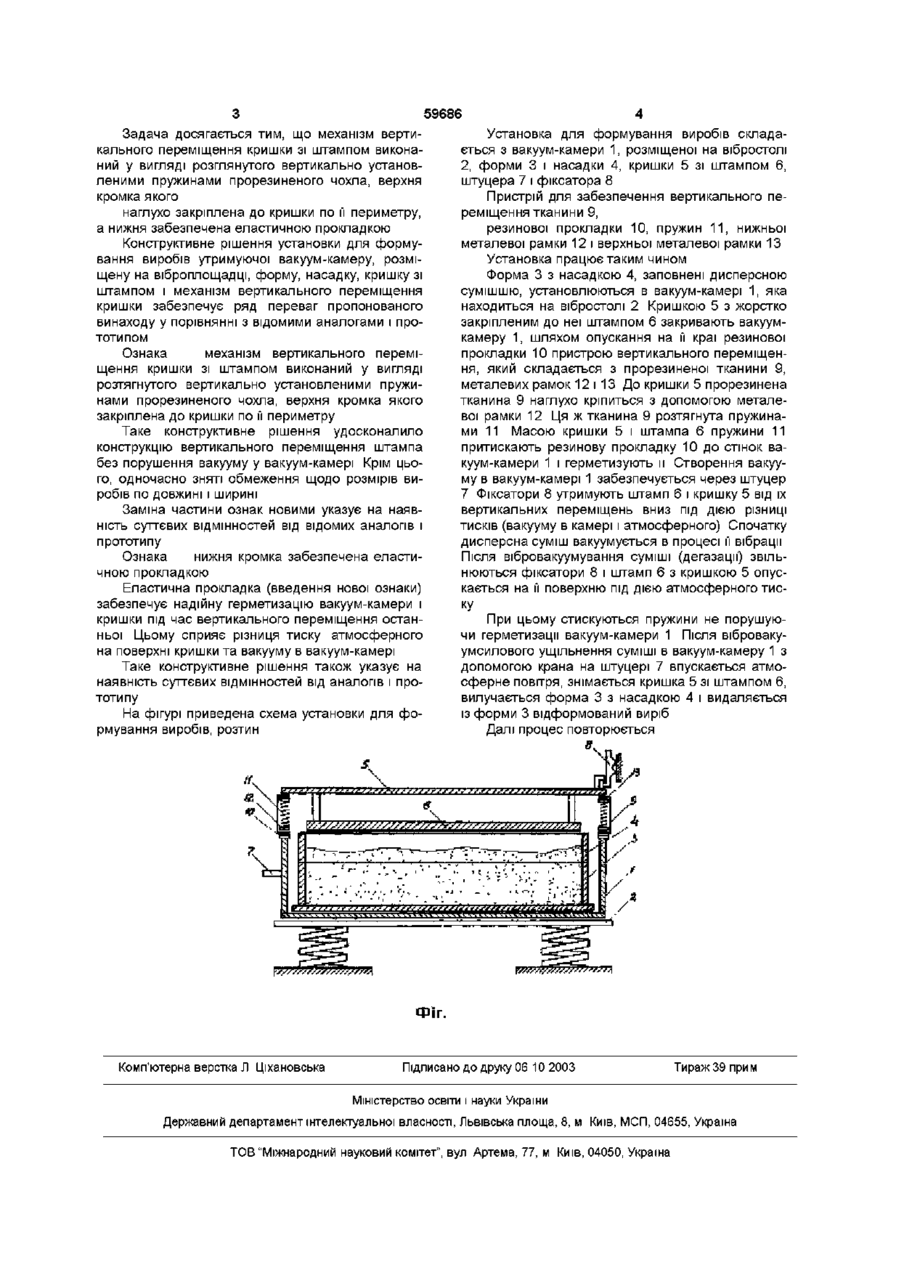

Установка для формування виробів, яка включає вакуумкамеру, установлену на вібропло щадці, форму, насадку, кришку зі штампом і механізм вертикального переміщення кришки, яка відрізняється тим, що механізм вертикального переміщення кришки зі штампом виконаний у вигляді розтягнутого вертикально установленими пружинами прогумованого чохла, верхня кромка якого наглухо закріплена до кришки по її периметру, а нижня забезпечена еластичною прокладкою Установка відноситься до області виготовлення виробів із дисперсних сумішей в будівельній, електротехнічній, сільськогосподарській та ІНШІЙ промисловості Відомий пристрій для виготовлення бетонних виробів (Ас СРСР №428941, Кл В28В1/10, надрук в Бюл №19, 1974), який включає розміщену в вакуум-камері віброплощадку з установленою на ній формою і утримує ванну з водою, розміщеною на відроплощадці, забезпеченою приводом вертикального переміщення, а вакуум-камера обладнана кришкою, яка знімається, з герметизуючою прокладкою і штампом, площина якого перфорована Недоліками цього пристрою є - складність механізму вертикального переміщення, - установка призначена для сформування тільки сухих сумішей з подальшим насиченням виробів водою, що обмежує и використання Відомий пристрій для формування виробів із бетонних сумішей (Ас СРСР №729060, Кп В28В1/10, надрук в Бюл №15, 1980), який забезпечений установленою на формі вібронасадкою з внутрішньою перфорованою стінкою Недоліками цього пристрою є - складність механізму вертикального переміщення, - можливість формування виробів невеликих розмірів для лабораторних досліджень Відомий пристрій для формування виробів із бетонних сумішей (А с СРСР №755560, Кп В28В1/10, надрук в Бюл №30, 1980), який забезпечений бункером і герметичною кришкою, насадкою з підпряженими виступами, змонтованими в верхній частині на внутрішній його стороні, а штамп має концентричний отвір в верхній частині, розміщений під бункером, причому нижня частина штампа виконана з шарнірне з'єднаних між собою секторів з фіксаторами їх горизонтального положення Недоліками цього пристрою є - складність механізму вертикального переміщення, - можливість формування виробів невеликих розмірів для лабораторних досліджень, - складність і ненадійність в роботі штампа В якості базового об'єкта (прототипу) прийнято А с СРСР №365255, Кп В28В1/10, надрук в Бюл №6, 1973р "Пристрій для формування виробів із бетонних сумішей", який включає віброплощадку на яку розміщають заповнену сумішшю форму і силовий штамп, а пристрій виконано із змонтованою на віброплощадці вакуумною камерою, в верхній частині якої закріплений штамп з пневмоприводом його вертикального переміщення Недоліками прототипу є - складність механізму вертикального переміщення, - складність конструкції вакуум-камери і кришки зі штампом, - обмеження розмірів формованих зразків, які формуються Ознаками, що збігаються з прототипом в установці для формування виробів є вакуум-камера, яка установлена на відроплощадку, форма, насадка, кришка зі штампом і механізм вертикального переміщення Задачею винаходу є удосконалення конструкції установки і процесу формування дисперсних сумішей (О 00 (О о> ю 59686 Задача досягається тим, що механізм вертикального переміщення кришки зі штампом виконаний у вигляді розглянутого вертикально установленими пружинами прорезиненого чохла, верхня кромка якого наглухо закріплена до кришки по її периметру, а нижня забезпечена еластичною прокладкою Конструктивне рішення установки для формування виробів утримуючої вакуум-камеру, розміщену на віброплощадці, форму, насадку, кришку зі штампом і механізм вертикального переміщення кришки забезпечує ряд переваг пропонованого винаходу у порівнянні з відомими аналогами і прототипом Ознака механізм вертикального переміщення кришки зі штампом виконаний у вигляді розтягнутого вертикально установленими пружинами прорезиненого чохла, верхня кромка якого закріплена до кришки по її периметру Таке конструктивне рішення удосконалило конструкцію вертикального переміщення штампа без порушення вакууму у вакуум-камері Крім цього, одночасно зняті обмеження щодо розмірів виробів по довжині і ширині Заміна частини ознак новими указує на наявність суттєвих відмінностей від відомих аналогів і прототипу Ознака нижня кромка забезпечена еластичною прокладкою Еластична прокладка (введення нової ознаки) забезпечує надійну герметизацію вакуум-камери і кришки під час вертикального переміщення останньої Цьому сприяє різниця тиску атмосферного наповерхні кришки та вакууму в вакуум-камері Таке конструктивне рішення також указує на наявність суттєвих відмінностей від аналогів і прототипу На фігурі приведена схема установки для формування виробів, розтин Установка для формування виробів складається з вакуум-камери 1, розміщеної на вібростолі 2, форми 3 і насадки 4, кришки 5 зі штампом 6, штуцера 7 і фіксатора 8 Пристрій для забезпечення вертикального переміщення тканини 9, резинової прокладки 10, пружин 11, нижньої металевої рамки 12 і верхньої металевої рамки 13 Установка працює таким чином Форма 3 з насадкою 4, заповнені дисперсною сумішшю, установлюються в вакуум-камері 1, яка находиться на вібростолі 2 Кришкою 5 з жорстко закріпленим до неї штампом 6 закривають вакуумкамеру 1, шляхом опускання на її краї резинової прокладки 10 пристрою вертикального переміщення, який складається з прорезиненої тканини 9, металевих рамок 12 і 13 До кришки 5 прорезинена тканина 9 наглухо кріпиться з допомогою металевої рамки 12 Ця ж тканина 9 розтягнута пружинами 11 Масою кришки 5 і штампа 6 пружини 11 притискають резинову прокладку 10 до стінок вакуум-камери 1 і герметизують и Створення вакууму в вакуум-камері 1 забезпечується через штуцер 7 Фіксатори 8 утримують штамп 6 і кришку 5 від їх вертикальних переміщень вниз під дією різниці тисків (вакууму в камері і атмосферного) Спочатку дисперсна суміш вакуумується в процесі її вібрації Після вібровакуумування суміші (дегазації) звільнюються фіксатори 8 і штамп 6 з кришкою 5 опускається на її поверхню під дією атмосферного тиску При цьому стискуються пружини не порушуючи герметизації вакуум-камери 1 Після вібровакуумсилового ущільнення суміші в вакуум-камеру 1 з допомогою крана на штуцері 7 впускається атмосферне повітря, знімається кришка 5 зі штампом 6, вилучається форма 3 з насадкою 4 і видаляється із форми 3 відформований виріб Далі процес повторюється ФІГ. Комп'ютерна верстка Л Ціхановська Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
