Спосіб передачі і виявлення шумоподібних кодових послідовностей та пристрій для його реалізації

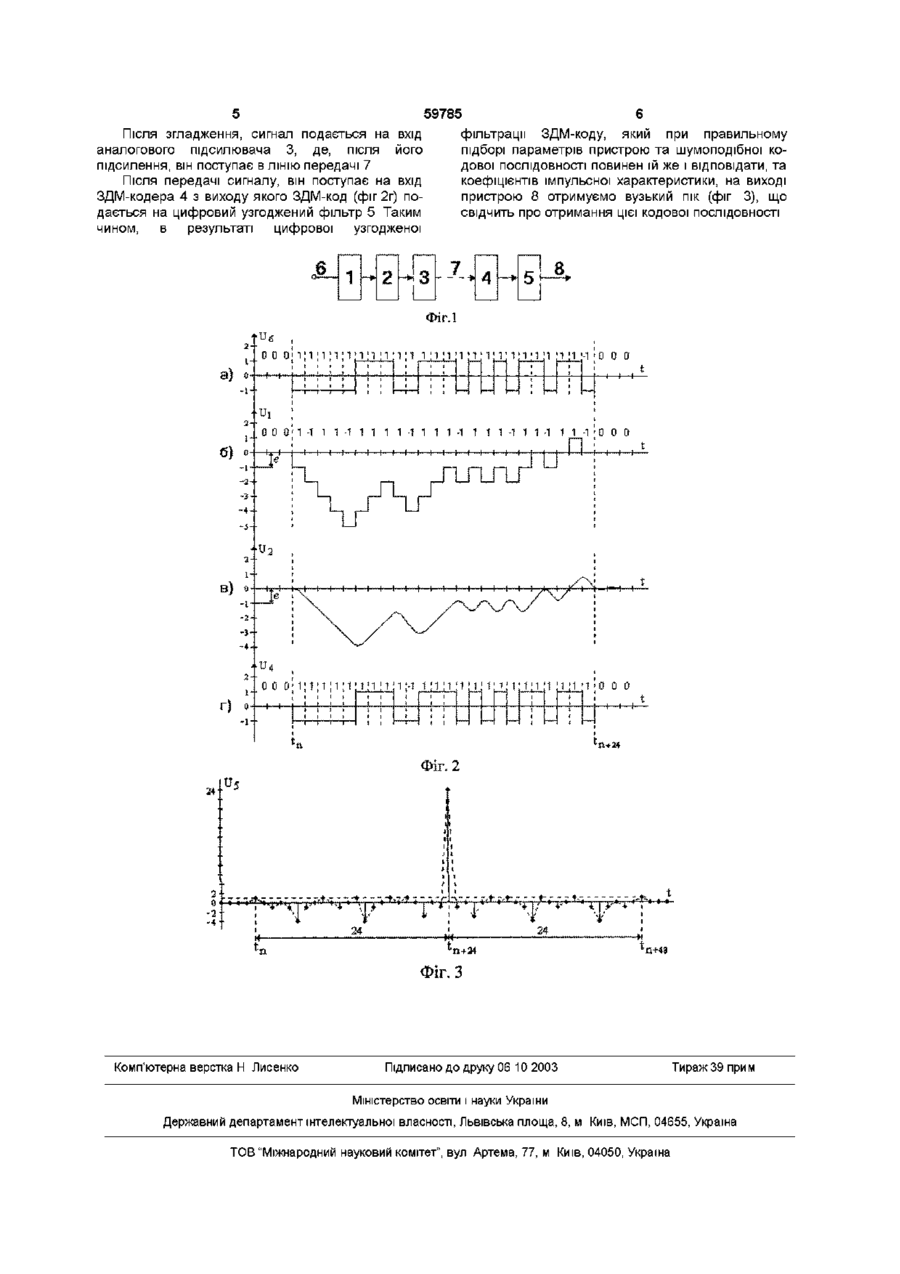

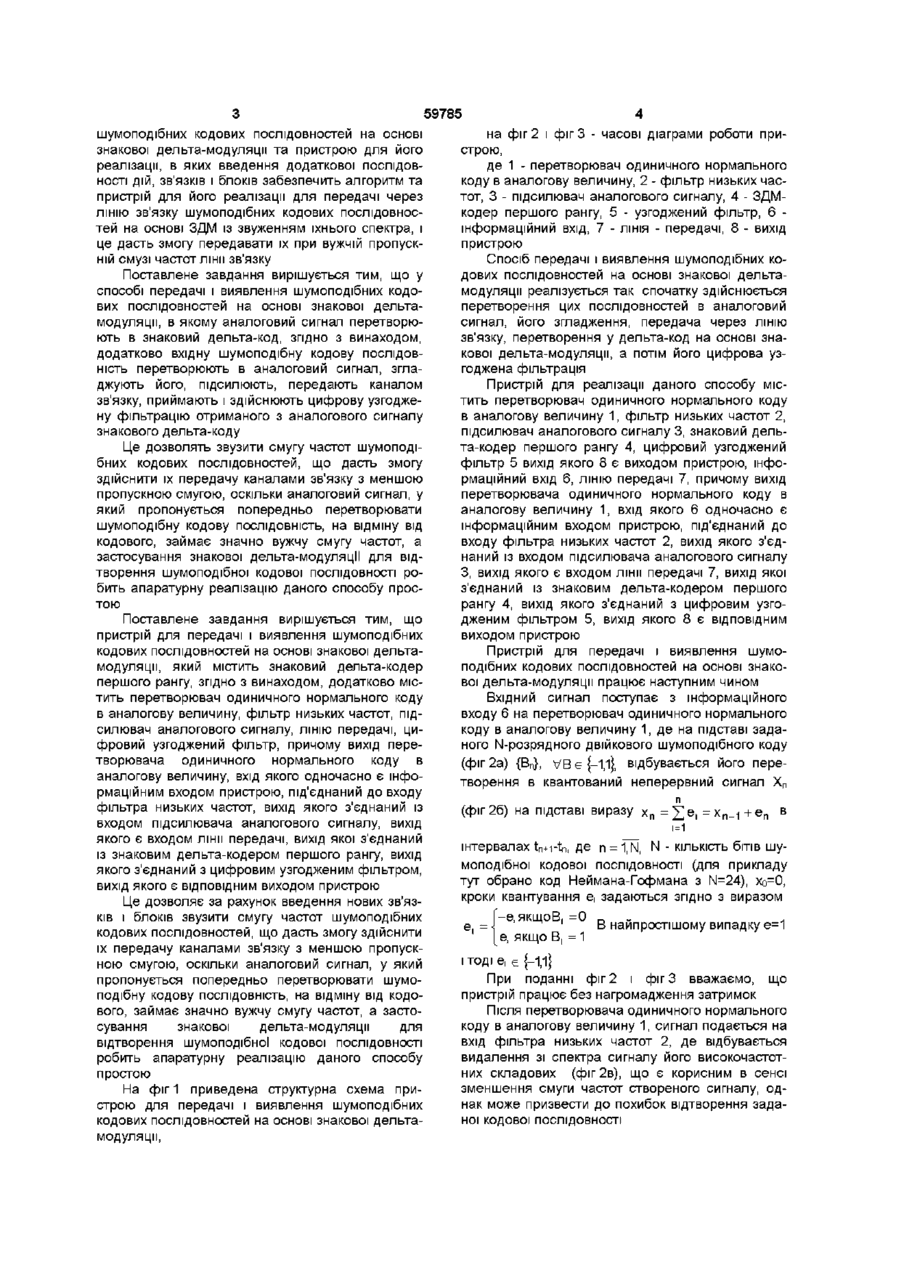

1 Спосіб передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельтамодуляцм, в якому аналоговий сигнал перетворюють в знаковий дельта-код, який відрізняється тим, що додатково вхідну шумоподібну кодову ПОСЛІДОВНІСТЬ перетворюють в аналоговий сигнал, згладжують його, підсилюють, передають каналом зв'язку, приймають і здійснюють цифрову узгоджену фільтрацію отриманого з аналогового сигналу знакового дельта-коду 2 Пристрій для передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельта-модуляцм, що містить знаковий дельтакодер першого рангу, який відрізняється тим, що додатково містить перетворювач одиничного нормального коду в аналогову величину, фільтр низьких частот, підсилювач аналогового сигналу, ЛІНІЮ передачі, цифровий узгоджений фільтр, причому вихід перетворювача одиничного нормального коду в аналогову величину, вхід якого одночасно є інформаційним входом пристрою, приєднаний до входу фільтра низьких частот, вихід якого з'єднаний із входом підсилювача аналогового сигналу, вихід якого є входом лінії передачі, вихід якої з'єднаний із знаковим дельта-кодером першого рангу, вихід якого з'єднаний з цифровим узгодженим фільтром, вихід якого є ВІДПОВІДНИМ виходом пристрою Винахід належить до інформаційних систем, автоматики та обчислювальної техніки та може бути використаний для передачі шумоподібних кодових послідовностей Відомий спосіб передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельта-модуляцм (ЗДМ), в якому аналоговий сигнал перетворюють в знаковий дельта-код (А с 1510089 СССР / Погрибной В А , Пристайко О Р , Рожанковский И В , Кутаев Ю Ф , Способ знаковой дельта-модуляции и устройство для его осуществления, БИ №351989) В основі цього способу поставлений алгоритм Оскільки спектр кодового сигналу займає широку смугу частот, то при передачі даних по лінії зв'язку можуть існувати обмеження на смугу частот цього сигналу Однак, у відомому способі забезпечення передачі і виявлення шумоподібних кодових послідовностей недостатнє Відомий пристрій для передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельта-модуляцм, який містить знаковий дельта-кодер першого рангу (А с 1510089 СССР / Погрибной В А , Пристайко О Р , Рожанковский И В, Кутаев Ю Ф , Способ знаковой дельтамодуляции и устройство для его осуществления, БИ №351989) Оскільки спектр кодового сигналу займає широку смугу частот, то при передачі даних по лінії зв'язку можуть існувати обмеження на смугу частот цього сигналу Однак, у цьому випадку, відомий пристрій недостатньо забезпечує передачу і виявлення шумоподібних кодових послідовностей В основу винаходу способу поставлене завдання створення способу передачі і виявлення 1, якщох, -х,_ г > 5, ю 59785 шумоподібних кодових послідовностей на основі знакової дельта-модуляцм та пристрою для його реалізації, в яких введення додаткової ПОСЛІДОВНОСТІ ДІЙ, зв'язків І блоків забезпечить алгоритм та пристрій для його реалізації для передачі через ЛІНІЮ зв'язку шумоподібних кодових послідовностей на основі ЗДМ із звуженням їхнього спектра, і це дасть змогу передавати їх при вужчій пропускній смузі частот лінії зв'язку Поставлене завдання вирішується тим, що у способі передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельтамодуляцм, в якому аналоговий сигнал перетворюють в знаковий дельта-код, згідно з винаходом, додатково вхідну шумоподібну кодову ПОСЛІДОВНІСТЬ перетворюють в аналоговий сигнал, згладжують його, підсилюють, передають каналом зв'язку, приймають і здійснюють цифрову узгоджену фільтрацію отриманого з аналогового сигналу знакового дельта-коду Це дозволять звузити смугу частот шумоподібних кодових послідовностей, що дасть змогу здійснити їх передачу каналами зв'язку з меншою пропускною смугою, оскільки аналоговий сигнал, у який пропонується попередньо перетворювати шумоподібну кодову ПОСЛІДОВНІСТЬ, на відміну від кодового, займає значно вужчу смугу частот, а застосування знакової дельта-модуляцІІ для відтворення шумоподібної кодової ПОСЛІДОВНОСТІ робить апаратурну реалізацію даного способу простою Поставлене завдання вирішується тим, що пристрій для передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельтамодуляцм, який містить знаковий дельта-кодер першого рангу, згідно з винаходом, додатково містить перетворювач одиничного нормального коду в аналогову величину, фільтр низьких частот, підсилювач аналогового сигналу, ЛІНІЮ передачі, цифровий узгоджений фільтр, причому вихід перетворювача одиничного нормального коду в аналогову величину, вхід якого одночасно є інформаційним входом пристрою, під'єднаний до входу фільтра низьких частот, вихід якого з'єднаний із входом підсилювача аналогового сигналу, вихід якого є входом лінії передачі, вихід якої з'єднаний із знаковим дельта-кодером першого рангу, вихід якого з'єднаний з цифровим узгодженим фільтром, вихід якого є ВІДПОВІДНИМ виходом пристрою Це дозволяє за рахунок введення нових зв'язків і блоків звузити смугу частот шумоподібних кодових послідовностей, що дасть змогу здійснити їх передачу каналами зв'язку з меншою пропускною смугою, оскільки аналоговий сигнал, у який пропонується попередньо перетворювати шумоподібну кодову ПОСЛІДОВНІСТЬ, на відміну від кодового, займає значно вужчу смугу частот, а застосування знакової дельта-модуляцм для відтворення шумоподібної кодової ПОСЛІДОВНОСТІ робить апаратурну реалізацію даного способу простою На фіг 1 приведена структурна схема пристрою для передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельтамодуляцм, на фіг 2 і фіг 3 - часові діаграми роботи пристрою, де 1 - перетворювач одиничного нормального коду в аналогову величину, 2 - фільтр низьких частот, 3 - підсилювач аналогового сигналу, 4 - ЗДМкодер першого рангу, 5 - узгоджений фільтр, 6 інформаційний вхід, 7 - ЛІНІЯ - передачі, 8 - вихід пристрою Спосіб передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельтамодуляцм реалізується так спочатку здійснюється перетворення цих послідовностей в аналоговий сигнал, його згладження, передача через ЛІНІЮ зв'язку, перетворення у дельта-код на основі знакової дельта-модуляцм, а потім його цифрова узгоджена фільтрація Пристрій для реалізації даного способу містить перетворювач одиничного нормального коду в аналогову величину 1, фільтр низьких частот 2, підсилювач аналогового сигналу 3, знаковий дельта-кодер першого рангу 4, цифровий узгоджений фільтр 5 вихід якого 8 є виходом пристрою, інформаційний вхід 6, ЛІНІЮ передачі 7, причому вихід перетворювача одиничного нормального коду в аналогову величину 1, вхід якого 6 одночасно є інформаційним входом пристрою, під'єднаний до входу фільтра низьких частот 2, вихід якого з'єднаний із входом підсилювача аналогового сигналу З, вихід якого є входом лінії передачі 7, вихід якої з'єднаний із знаковим дельта-кодером першого рангу 4, вихід якого з'єднаний з цифровим узгодженим фільтром 5, вихід якого 8 є ВІДПОВІДНИМ виходом пристрою Пристрій для передачі і виявлення шумоподібних кодових послідовностей на основі знакової дельта-модуляцм працює наступним чином Вхідний сигнал поступає з інформаційного входу 6 на перетворювач одиничного нормального коду в аналогову величину 1, де на підставі заданого N-розрядного двійкового шумоподібного коду (фіг 2а) {Вг}, УВє{-1,і}, відбувається його перетворення в квантований неперервний сигнал Хп (фіг 26) на підставі виразу х п = = xn-1 інтервалах tn+i-tn, де n = 1,N, N - КІЛЬКІСТЬ бітів шумоподібної кодової ПОСЛІДОВНОСТІ (для прикладу тут обрано код Неймана-Гофмана з N=24), хо=0, кроки квантування є, задаються згідно з виразом [-е.якщоВ, =0 є, = є, якщо В, = 1 В найпростішому випадку е=1 І ТОДІ Є, Е {-1,1} При поданні фіг 2 і фіг 3 вважаємо, що пристрій працює без нагромадження затримок Після перетворювача одиничного нормального коду в аналогову величину 1, сигнал подається на вхід фільтра низьких частот 2, де відбувається видалення зі спектра сигналу його високочастотних складових (фіг2в), що є корисним в сенсі зменшення смуги частот створеного сигналу, однак може призвести до похибок відтворення заданої кодової ПОСЛІДОВНОСТІ 5 59785 6 Після згладження, сигнал подається на вхід фільтрації ЗДМ-коду, який при правильному аналогового підсилювача 3, де, після його підборі параметрів пристрою та шумоподібної копідсилення, він поступає в ЛІНІЮ передачі 7 дової ПОСЛІДОВНОСТІ повинен їй же і відповідати, та Після передачі сигналу, він поступає на вхід коефіцієнтів імпульсної характеристики, на виході ЗДМ-кодера 4 з виходу якого ЗДМ-код (фіг 2г) попристрою 8 отримуємо вузький пік (фіг 3), що дається на цифровий узгоджений фільтр 5 Таким свідчить про отримання цієї кодової ПОСЛІДОВНОСТІ чином, в результаті цифрової узгодженої 6 8 ФІГ.1 ODD а) о t -і і і -і і і 1 -і і і і -і і і і -і і і -і і і -і г) Фіг. 2 Фіг. З Комп'ютерна верстка Н Лисенко Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
