Спосіб передачі телевізійних сигналів і система для його реалізації

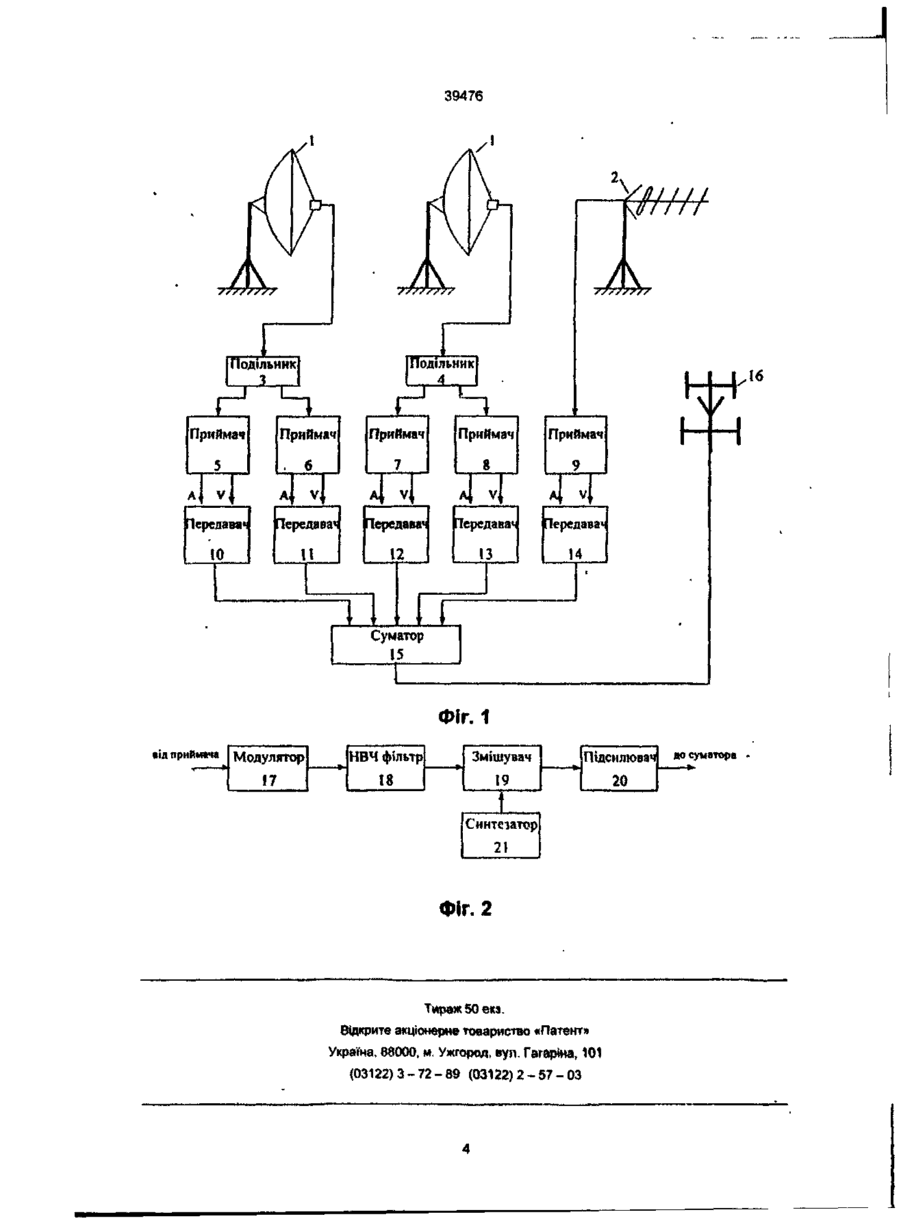

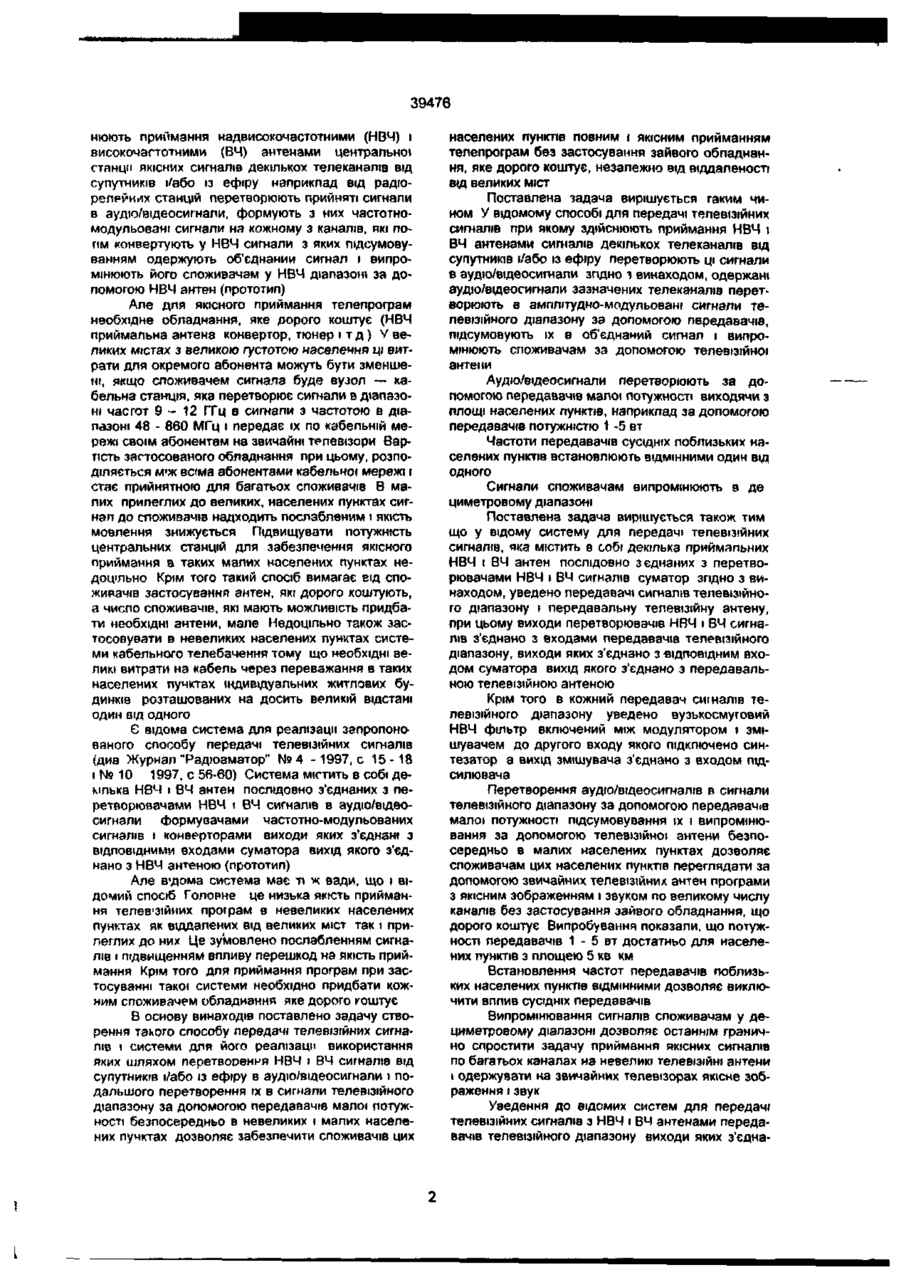

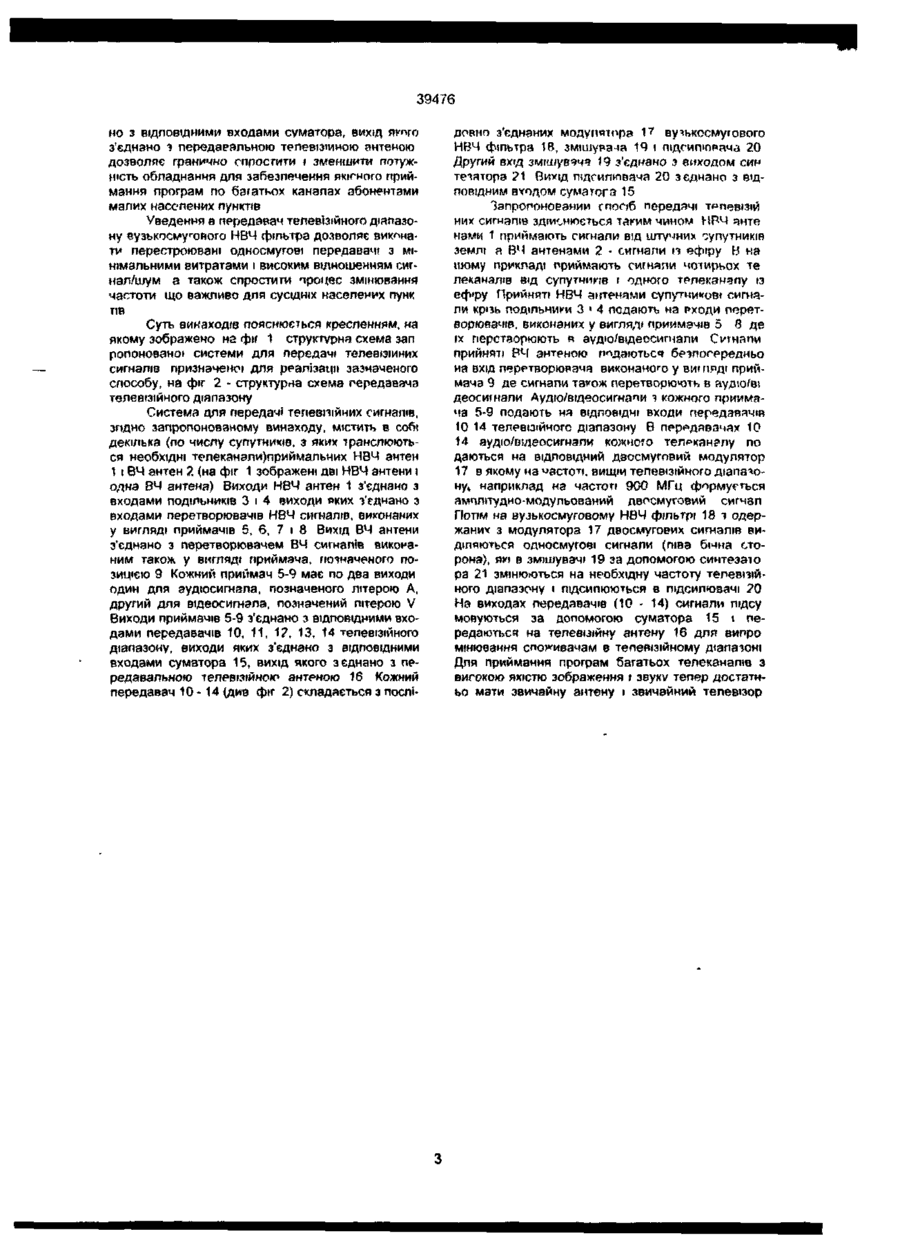

1. Спосіб передачі телевізійних сигналів, при якому здійснюють приймання НВЧ і ВЧ антенами сигналів декількох телеканалів від супутників і/або із ефіру, перетворюють ці сигнали в аудіо/відеосигнали, який відрізняється тим, що одержані аудіо-відеосигнали зазначених телеканалів перетворюють в амплітудно-модульовані сигнали телевізійного діапазону за допомогою передавачів, підсумовують їх в об'єднаний сигнал і випромінюють споживачам за допомогою телевізійної антени. 2 Спосіб за п 1, який відрізняється тим, що аудіо/відеосигнали перетворюють за допомогою передавачів малої потужності, виходячи з площі населених пунктів, наприклад за допомогою передавачів потужністю 1 - 5 вт. 3. Спосіб за п 1, який відрізняється тим, що сигнали споживачам випромінюють в дециметровому діапазоні 4. Спосіб за п. 1, який відрізняється тим, що частоти передавачів сусідніх поблизьких населених пунктів встановлюють відмінними один від одного 5. Система для передачі телевізійних сигналів, яка містить в собі декілька приймальних НВЧ і ВЧ аМтен, послідовно з'єднаних з перетворювачами НВЧ і ВЧ сигналів, суматор, яка відрізняється тим, що в систему уведені передавачі сигналів телевізійного діапазону і передавальна телевізійна антена, при цьому виходи перетворювачів НВЧ і ВЧ сигналів з'єднано з входами передавачів телевізійного діапазону, виходи яких з'єднано з відповідним входом суматора, вихід якого з'єднано з передавальною телевізійною антеною. 6 Система для передачі телевізійних сигналів за п. 5, яка відрізняється тим, що в кожний передавач сигналів телевізійного діапазону уведено вузькосмуговий НВЧ фільтр, включений між модулятором і змішувачем, до другого входу якого підключено синтезатор, а вихід змішувача з'єднано з входом підсилювача. Винаходи стосуються телебачення, а більш конкретно - способів і систем передачі телевізійних сигналів споживачам і можуть використовуватись при обслуговуванні споживачів малих населених пунктів телепрограмами супутникового або ефірного телебачення без застосування обладнання, яке дорого коштує Задача забезпечення споживачів малих населених пунктів якісним прийманням телевізійних програм вирішується за допомогою будування передавальної телевізійної мережі, в яку входять телевізійні центри з декількома передавальними пристроями, потужні ретрансляційні станції', малопотужні ретранслятори - кабельні радіорелейні і космічні (див. книгу Александровой Т.О. и Урьева А.Г. Основы телевидения и радиорелейной связи М. : 1980, с. 74 - 80 ) Всі ці засоби потребують установлення дорогого обладнання (див. журнал Funkschau. -1991. - № 25. - с. 59 - 60, 65) Є відомий спосіб для телевізійного мовлення (див. Патент США № 4 975 771, кл. Н 04 N 7/08, НКВ 358/146, 1990 або його аналог міжнародну заявку РСТ ІМя 90/12472, кл. Н 04 N 7/08, 7/173. 1990), при якому з прийнятих антенами сигналів виділяють сигнали декількох телеканалів, конвертують підсумовують їх в об'єднаний сигнал і випромінюють споживачам за допомогою антени. В приймачах ці сигнали розділяються, запам'ятовуються, подаються в окремі канали і накопичуються протягом визначеного проміжку часу, а потім відтворюються через заздалегідь встановлений період часу. Але відомий спосіб недоцільно використовувати для обслуговування споживачів малих населених пунктів. Є відомий спосіб передачі телевізійних сигналів (див. Журнал "Радіоаматор", № 4. -1997, с 15 - 18 і Ne 10. - 1997, с 56- 60), при якому здійс < 5Г 39476 нюють приймання надвисокочастотними (НВЧ) і високочастотними (ВЧ) антенами центральної станції якісних сигналів декількох телеканалів від супутників і^або із ефіру наприклад від радіорелейних станцій перетворюють прийняті сигнали в аудю/вщеосигнали, формують з них частотномодульовані сигнали на кожному з каналів, які попм конвертують у НВЧ сигнали з яких підсумовуванням одержують об'єднаний сигнал і випромінюють його споживачам у НВЧ діапазоні за допомогою НВЧ антен (прототип) Але для якісного приймання телепрограм необхідне обладнання, яке дорого коштує (НВЧ приймальна антена конвертор, тюнер і т д ) У великих мютах з великою густотою населення ці витрати для окремого абонента можуть бути зменшені, якщо споживачем сигнала буде вузол — кабельна станція, яка перетворює сигнали в діапазоні частот 9 - 12 ГГц в сигнали з частотою в діапазоні 48 - 860 МГц і передає їх по кабельній мережі своїм абонентам на звичайні телевізори Вартість застосованого обладнання при цьому, розподіляється м'ж вс?ма абонентами кабельно» мереж»» стає прийнятною для багатьох споживачів В малих прилеглих до великих, населених пунктах сигнал до споживачів надходить послабленим і якість мовлення знижується Підвищувати потужність центральних станцій для забезпечення якісного приймання в таких малих населених пунктах недоцільно Крім того такий спосіб вимагає від споживачів застосування антен, які дорого коштують, а число споживачів, ЯКІ мають можливість придбати необхідні антени, мале Недоцільно також застосовувати в невеликих населених пунктах системи кабельного телебачення тому що необхідні великі витрати на кабель через переважання в таких населених пунктах індивідуальних житлових будинків розташованих на досить великій відстані один від одного Є відома система для реалізації запропонованого способу передачі телевізійних сигналів (див Журнал "Радюзматор" № 4 -1997, с 15-18 і № 10 1997, с 56-60) Система містить в собі декілька НВЧ і ВЧ антен послідовно з'єднаних з перетворювачами НВЧ і ВЧ сигналів в аудю/відеосигнали формувачами частотно-модульованих сигналів і конверторами виходи яких з'єднані з ВІДПОВІДНИМИ входами суматора вихід якого з'єднано з НВЧ антеною (прототип) Але відома система має ті ж вади, що і відомий спосіб Головне це низька якість приймання телєв'зійних програм в невеликих населених пунктах як віддалених від великих міст так і прилеглих до них Це зумовлено послабленням сигналів і підвищенням впливу перешкод на якість приймання Крім того для приймання програм при застосуванні такої системи необхідно придбати кожним споживачем обладнання яке дорого коштує В основу винаходів поставлено задачу створення такого способу передач» телевізійних сигналів і системи для його реалізації використання яких шляхом перетворения НВЧ і ВЧ сигналів від супутників і/або із ефіру в аудю/вщеосигнали і подальшого перетворення їх в сигнали телевізійного діапазону за допомогою передавачів малої потужності безпосередньо в невеликих і малих населених пунктах дозволяє забезпечити споживачів цих населених пунктів повним і якісним прийманням телепрограм без застосування зайвого обладнання, яке дорого коштує, незалежно від віддаленості від великих міст Поставлена задача вирішується таким чином У відомому способі для передачі телевізійних сигналів при якому здійснюють приймання НВЧ і ВЧ антенами сигналів декількох телеканалів від супутників і/або із ефіру перетворюють ці сигнали в аудю/відеосигнали згідно з винаходом, одержан» аудю/вщеосигнали зазначених телеканалів перетворюють в амплітудно-модульовані сигнали телевізійного діапазону за допомогою передавачів, підсумовують їх в об'єднаний сигнал t випромінюють споживачам за допомогою телев»зійноі антени Аудю/відеосигнали перетворюють за допомогою передавачів малої потужності виходячи з площі населених пунктів, наприклад за допомогою передавачів потужністю 1 -5 вт Частоти передавачів сусідніх поблизьких населених пунктів встановлюють ВІДМІННИМИ ОДИН ВІД одного Сигнали споживачам випромінюють в де циметровому діапазоні Поставлена задача вирішується також тим що у відому систему для передачі телевізійних сигналів, яка містить в собі декілька приймальних НВЧ І ВЧ антен послідовно з єднаних з перетворювачами НВЧ і ВЧ сигналів суматор згідно з винаходом, уведено передавачі сигналів телевізійного діапазону і передавальну телевізійну антену, при цьому виходи перетворювачів НВЧ і ВЧ сигналів з'єднано з входами передавачів телевізійного діапазону, виходи яких з'єднано з -ВІДПОВІДНИМ ВХОДОМ суматора вихід якого з'єднано з передавальною телевізійною антеною Крім того в кожний передавач сижалів телевізійного діапазону уведено вузькосмуговий НВЧ фільтр включений між модулятором і змішувачем до другого входу якого підключено синтезатор а вихід змішувача з'єднано з входом підсилювача Перетворення аудю/вщеосигналів в сигнали телевізійного діапазону за допомогою передавач»в малої потужності підсумовування їх і випромінювання за допомогою телевізійної антени безпосередньо в малих населених пунктах дозволяє споживачам цих населених пунктів переглядати за допомогою звичайних телевізійних антен програми з якісним зображенням і звуком по великому числу каналів без застосування зайвого обладнання, що дорого коштує Випробування показапи, що потужності передавачів 1 - 5 вт достатньо для населених пунктів з площею 5 кв км Встановлення частот передавачів поблизьких населених пунктів ВІДМІННИМИ ДОЗВОЛЯЄ ВИКЛЮ ЧИТИ вплив сусідніх передавачів Випромінювання сигналів споживачам у дециметровому діапазоні дозволяє останнім гранично спростити задачу приймання якісних сигналів по багатьох каналах на невеликі телевізійні антени » одержувати на звичайних телевізорах якісне зображення і звук Уведення до відомих систем для передачі телевізійних сигналів з НВЧ і ВЧ антенами передавачів телевізійного діапазону виходи яких з'єдна 39476 но з ВІДПОВІДНИМИ входами суматора, вихід якого з'єднано ч передавальною телевізійною антеною дозволяє гранично спростити г зменшити потужність обладнання для забезпечення якігного приймання програм по багатьох каналах абонентами малих населених пунктів Уведення в передавач телевізійного діапазону еузькосмутжого НВЧ фільтра дозволяє виконати лерестроювані односмугові передавачі з мінімальними витратами і високим відношенням сигнал/шум а також спростиш процес змінювання частоти що важливо для сусідніх населених пунк тге Суть винаходе пояснюється кресленням, на якому зображено на фіг 1 структурна схема зап ропонованої системи для передачі телевізійних сигналів призначеної для реалізації зазначеного способу, на фіг 2 - структурна схема гередавача телевізійного діапазону Система для передачі телевізійних сигналів, згщно запропонованому винаходу, містить в собі декілька (по числу супутників, з яких транслюються необхідні телеканали)приймальних НВЧ антен \ і ВЧ антен 2 (на фіг 1 зображені дві НВЧ антени і одна ВЧ антена) Виходи НВЧ антен 1 з'єднано з входами ПОДІЛЬНИКІВ 3 І 4 виходи яких з'єднано з входами перетворювачів НВЧ сигналів, виконаних у вигляді приймачів 5, 6, 7 і 8 Вихід ВЧ антени з'єднано з перетворювачем ВЧ сигналів виконаним також у вигляді приймача, позначеного позицією 9 Кожний приймач 5-9 має по два виходи один для аудіосигнале, позначеного літерою А, другий для видеосигнала, позначений літерою V Виходи приймачів 5-9 з'єднано з ВІДПОВІДНИМИ входами передавачів 10, 11, 1?, 13, 14 телевізійного діапазону, виходи яких з'єднано з ВІДПОВІДНИМИ входами суматора 15, вихід якого з єднано з передавальною телевізійною антеною 16 Кожний передавач 10-14 (див фіг 2) складається з послі довно з'єднаних модулятора І 7 ву^ькосмугового НВЧ фільтра 18, змішува-да 19 \ підсипюрача 20 Другий вхщ зтшувзчч 19 з'єднано з виходом син тезатора ?1 Вихід підсилювача 20 з єднано з ВІДПОВІДНИМ входом суматора 15 Запропонований спосіб передачі телевізій них сигналів здійснюється таким чином ИВЧ анте нами 1 приймають сигнали від штучних супутників землі а ВЧ антенами 2 - сигнали із ефіру В на шому прикладі приймають сигнчпи чотирьох те лекачалів від супутників і одного толекандпу із ефіру Прийняті НВЧ антенами супутникові сигнали крізь ПОДІЛЬНИКИ 3 « 4 подають на РХОДИ перетворювачів, виконаних у вигляд* приймачів 5 8 де їх перетворюють R аудю/відеосигнали О г н а п и прийняті РЧ антеною п^даютьсч безпосередньо на вхід перетворювача виконаного у витяді приймача 9 де сигнали також перетворюють в ауд-.оіві деосиїнали Аудю/вщеосигнапи з кожного приймача 5-9 подають на ВІДПОВІДНІ ВХОДИ передавачів 10 14 телевізійного діапазону В передавачах 10 14 аудю/вїдеосигнали кожного телеканалу по даються на ВІДПОВІДНИЙ двосмуговий модулятор 17 в якому на частоті, вищій телевізійного діапазону* наприклад на частоті 900 МГц формується амплітудно-модульований двосмуговий сигчзп ПОТІМ на вузькосмуговому НВЧ фільтрі 18 э одержаних з модулятора 17 двосмугових сигналів виділяються односмугові сигнали (піва бічна сторона), які в змішувачі 19 за допомогою синтезаіо ра 21 змінюються на необхідну частоту телевізійного діапазону і підсилюються в підсилювачі ?0 На виходах передавачів (10 - 14) сигнали підсу мовуються за допомогою суматора 15 \ передаються на телевізійну антену 16 для випро мінювання споживачам в телевізійному діапазоні Для приймання програм багатьох телеканалів з високою якістю зображення » звуку тепер достатньо мати звичайну антену і звичайний телевізор 39476 ФІГ. 1 від приймача Модулятор НВЧ фільтр Змішувач Підсилювач 17 18 19 20 і Синтезатор 21 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вуп. Гагаріиа, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 до суматора
