Пристрій для очищення пташиного посліду від пір’я

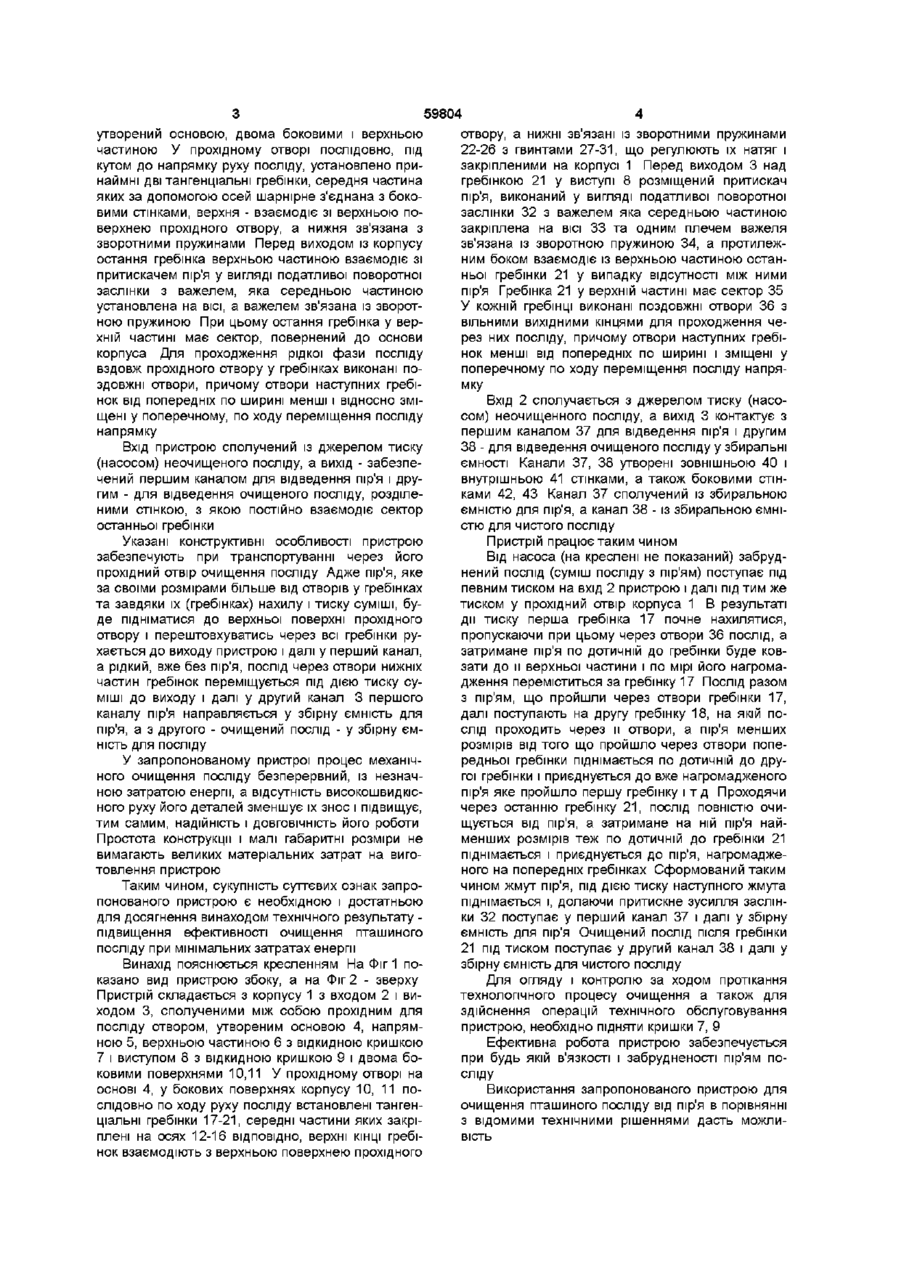

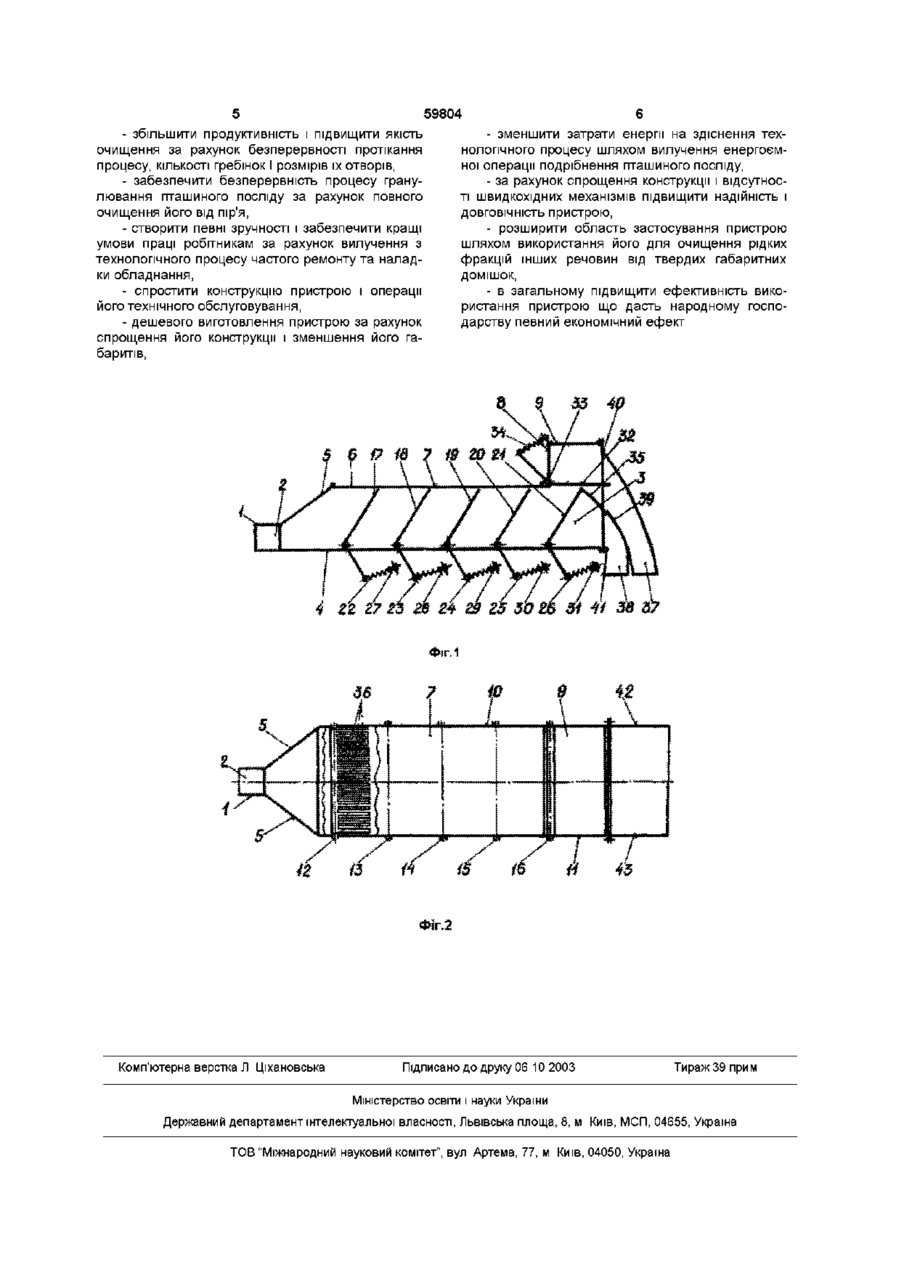

1 Пристрій для очищення пташиного посліду від пір'я, що містить джерело тиску пір'я, корпус з входом, сполученим з джерелом тиску, і вихід, сполучений прохідним отвором з входом, який відрізняється тим, що між входом і виходом послідовно розміщені щонайменше дві податливі тангенціальні гребінки, нахилені під кутом до напрямку руху, виконані з можливістю відхилення в напрямку руху посліду під дією тиску суміші, причому середня частина гребінок шарнірно з'єднана з корпусом з можливістю повертання навколо осі, закріпленої біля нижньої поверхні корпуса перпендикулярно напрямку руху посліду, верхня взаємодіє з верхньою поверхнею прохідного отвору, а нижня зв'язана із зворотними пружинами, при цьому перед виходом додатково установлений притискач пір'я у вигляді поворотної підпружиненої заслінки, яка взаємодіє з верхньою частиною останньої гребінки, а вихід приєднаний до верхнього каналу для відведення пір'я і нижнього, відділеного від верхнього стінкою - для відведення очищеного посліду 2 Пристрій по п 1 , який відрізняється тим, що поздовжні отвори наступних по ходу посліду гребінок, починаючи з першої, по ширині менші і зміщені у поперечному напрямку відносно одна одної, а остання гребінка у верхній частині має сектор, який взаємодіє із стінкою, що ВІДДІЛЯЄ перший канал від другого Винахід відноситься до засобів відокремлення і поділу сировини, і може бути застосований для відокремлення рідкої фази речовини від твердої, зокрема, в обладнаннях для очищення пташиного посліду від пір'я, з метою використання його для органічного добрива За літературними джерелами невідомі пристрої, що призначені для безпосереднього відділення пір'я від пташиного посліду На практиці у невеликих кількостях це здебільшого виконується вручну із застосуванням перепускних сіток і різного типу щіток Найбільш близьким до запропонованого винаходу за технічною суттю є винахід (див А с СРСР, №1684266, 1989 рік) з попереднім подрібненням пір'я з послідом до частинок 20-300мкм і використання такої пульпи у способі для виготовлення гранульованого пташиного органічного добрива Недоліками відомих рішень є - низька продуктивність і якість очистки, великі затрати праці і часу при ручному очищенні, важка технічна реалізація технологічної операції подрібнення пташиного пір'я до частинок розмірами 20-300мкм у відо мому способі одержання гранульованого пташиного посліду Таким чином, ВІДОМІ технічні засоби малоефективні і вимагають вдосконалення у напрямку створення механізованих пристроїв, які характеризуються високою продуктивністю і якістю, а також мінімальною затратою енергії на очищення пташиного посліду від пір'я В основу винаходу поставлена задача вдосконалення конструкції пристрою шляхом створення перепускної прямотокової конструкції із транспортним по ходу розділенням пір'я від посліду і направленням їх по окремих каналах у призначені для збирання окремі ємності Указаний результат досягається при незначному споживанні енергії, затрачуваної на транспортування і самоочищення пташиного посліду при мінімальних розмірах пристрою, що дозволяє ефективно використовувати пристрій при виготовленні різних видів екологічно чистих органічних добрив Для вирішення поставленої задачі запропоновано пристрій, що включає корпус, згідно з винаходом, який представляє собою прохідний отвір, О 00 ю 59804 утворений основою, двома боковими і верхньою частиною У прохідному отворі послідовно, під кутом до напрямку руху посліду, установлено принаймні дві тангенціальні гребінки, середня частина яких за допомогою осей шарнірне з'єднана з боковими стінками, верхня - взаємодіє зі верхньою поверхнею прохідного отвору, а нижня зв'язана з зворотними пружинами Перед виходом із корпусу остання гребінка верхньою частиною взаємодіє зі притискачем пір'я у вигляді податливої поворотної заслінки з важелем, яка середньою частиною установлена на ВІСІ, а важелем зв'язана із зворотною пружиною При цьому остання гребінка у верхній частині має сектор, повернений до основи корпуса Для проходження рідкої фази посліду вздовж прохідного отвору у гребінках виконані поздовжні отвори, причому отвори наступних гребінок від попередніх по ширині менші і відносно зміщені у поперечному, по ходу переміщення посліду напрямку Вхід пристрою сполучений із джерелом тиску (насосом) неочищеного посліду, а вихід - забезпечений першим каналом для відведення пір'я і другим - для відведення очищеного посліду, розділеними стінкою, з якою постійно взаємодіє сектор останньої гребінки Указані конструктивні особливості пристрою забезпечують при транспортуванні через його прохідний отвір очищення посліду Адже пір'я, яке за своїми розмірами більше від отворів у гребінках та завдяки їх (гребінках) нахилу і тиску суміші, буде підніматися до верхньої поверхні прохідного отвору і перештовхуватись через всі гребінки рухається до виходу пристрою і далі у перший канал, а рідкий, вже без пір'я, послід через отвори нижніх частин гребінок переміщується під дією тиску суміші до виходу і далі у другий канал 3 першого каналу пір'я направляється у збірну ємність для пір'я, а з другого - очищений послід - у збірну ємність для посліду У запропонованому пристрої процес механічного очищення посліду безперервний, із незначною затратою енергії, а відсутність високошвидкісного руху його деталей зменшує їх знос і підвищує, тим самим, надійність і ДОВГОВІЧНІСТЬ ЙОГО роботи Простота конструкції і малі габаритні розміри не вимагають великих матеріальних затрат на виготовлення пристрою Таким чином, сукупність суттєвих ознак запропонованого пристрою є необхідною і достатньою для досягнення винаходом технічного результату підвищення ефективності очищення пташиного посліду при мінімальних затратах енергії Винахід пояснюється кресленням На Фіг 1 показано вид пристрою збоку, а на Фіг 2 - зверху Пристрій складається з корпусу 1 з входом 2 і виходом 3, сполученими між собою прохідним для посліду отвором, утвореним основою 4, напрямною 5, верхньою частиною 6 з відкидною кришкою 7 і виступом 8 з відкидною кришкою 9 і двома боковими поверхнями 10,11 У прохідному отворі на основі 4, у бокових поверхнях корпусу 10, 11 послідовно по ходу руху посліду встановлені тангенціальні гребінки 17-21, середні частини яких закріплені на осях 12-16 ВІДПОВІДНО, верхні КІНЦІ гребінок взаємодіють з верхньою поверхнею прохідного отвору, а нижні звязані із зворотними пружинами 22-26 з гвинтами 27-31, що регулюють їх натяг і закріпленими на корпусі 1 Перед виходом 3 над гребінкою 21 у виступі 8 розміщений притискач пір'я, виконаний у вигляді податливої поворотної заслінки 32 з важелем яка середньою частиною закріплена на ВІСІ 33 та одним плечем важеля зв'язана із зворотною пружиною 34, а протилежним боком взаємодіє із верхньою частиною останньої гребінки 21 у випадку відсутності між ними пір'я Гребінка 21 у верхній частині має сектор 35 У кожній гребінці виконані поздовжні отвори 36 з вільними вихідними кінцями для проходження через них посліду, причому отвори наступних гребінок менші від попередніх по ширині і зміщені у поперечному по ходу переміщення посліду напрямку Вхід 2 сполучається з джерелом тиску (насосом) неочищенного посліду, а вихід 3 контактує з першим каналом 37 для відведення пір'я і другим 38 - для відведення очищеного посліду у збиральні ємності Канали 37, 38 утворені зовнішньою 40 і внутрішньою 41 стінками, а також боковими стінками 42, 43 Канал 37 сполучений із збиральною ємністю для пір'я, а канал 38 - із збиральною ємністю для чистого посліду Пристрій працює таким чином Від насоса (на креслені не показаний) забруднений послід (суміш посліду з пір'ям) поступає під певним тиском на вхід 2 пристрою і далі під тим же тиском у прохідний отвір корпуса 1 В результаті дії тиску перша гребінка 17 почне нахилятися, пропускаючи при цьому через отвори 36 послід, а затримане пір'я по дотичній до гребінки буде ковзати до и верхньої частини і по мірі його нагромадження переміститься за гребінку 17 Послід разом з пір'ям, що пройшли через отвори гребінки 17, далі поступають на другу гребінку 18, на якій послід проходить через и отвори, а пір'я менших розмірів від того що пройшло через отвори попередньої гребінки піднімається по дотичній до другої гребінки і приєднується до вже нагромадженого пір'я яке пройшло першу гребінку і т д Проходячи через останню гребінку 21, послід повністю очищується від пір'я, а затримане на ній пір'я найменших розмірів теж по дотичній до гребінки 21 піднімається і приєднується до пір'я, нагромадженого на попередніх гребінках Сформований таким чином жмут пір'я, під дією тиску наступного жмута піднімається і, долаючи притискне зусилля заслінки 32 поступає у перший канал 37 і далі у збірну ємність для пір'я Очищений послід після гребінки 21 під тиском поступає у другий канал 38 і далі у збірну ємність для чистого посліду Для огляду і контролю за ходом протікання технологічного процесу очищення а також для здійснення операцій технічного обслуговування пристрою, необхідно підняти кришки 7, 9 Ефективна робота пристрою забезпечується при будь якій в'язкості І забрудненості пір'ям посліду Використання запропонованого пристрою для очищення пташиного посліду від пір'я в порівнянні з відомими технічними рішеннями дасть можливість 59804 - збільшити продуктивність і підвищити якість очищення за рахунок безперервності протікання процесу, КІЛЬКОСТІ гребінок І розмірів їх отворів, - забезпечити безперервність процесу гранулювання пташиного посліду за рахунок повного очищення його від пір'я, - створити певні зручності і забезпечити кращі умови праці робітникам за рахунок вилучення з технологічного процесу частого ремонту та наладки обладнання, - спростити конструкцію пристрою і операції його технічного обслуговування, - дешевого виготовлення пристрою за рахунок спрощення його конструкції і зменшення його габаритів, Комп'ютерна верстка Л Ціхановська - зменшити затрати енергії на здіснення технологічного процесу шляхом вилучення енергоємної операції подрібнення пташиного посліду, - за рахунок спрощення конструкції і відсутності швидкохідних механізмів підвищити надійність і ДОВГОВІЧНІСТЬ пристрою, - розширити область застосування пристрою шляхом використання його для очищення рідких фракцій інших речовин від твердих габаритних домішок, - в загальному підвищити ефективність використання пристрою що дасть народному господарству певний економічний ефект Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
