Пристрій для очищення коренеплодів

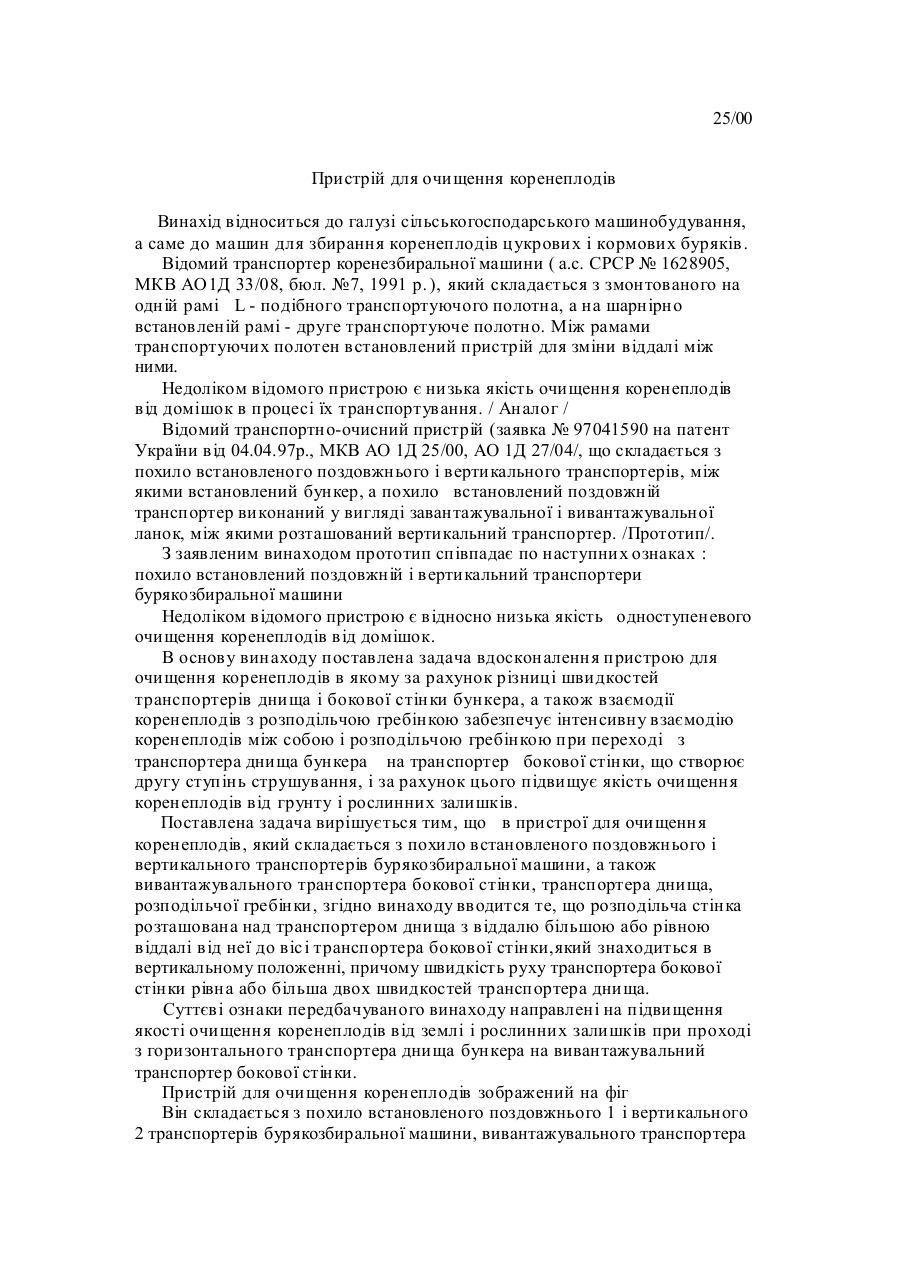

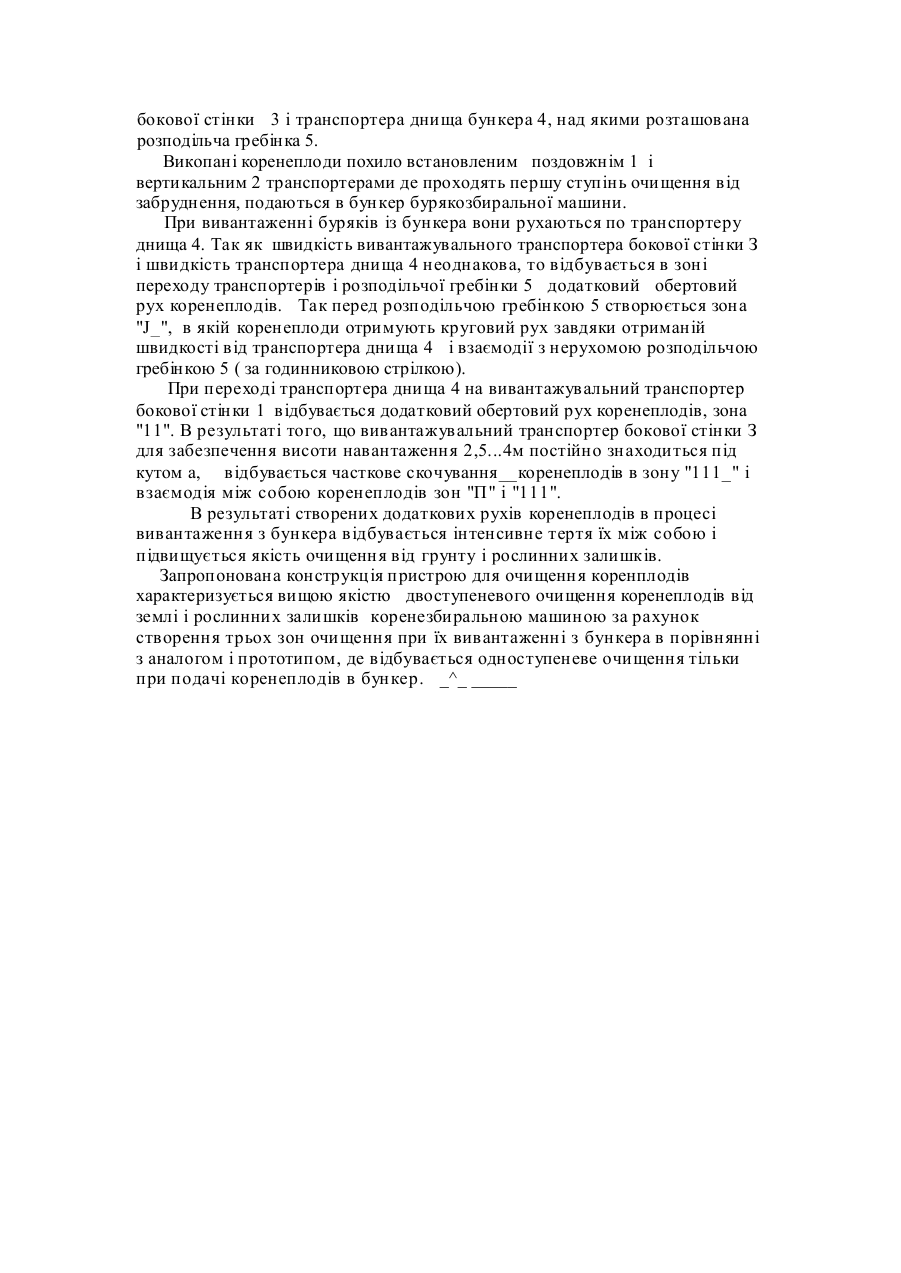

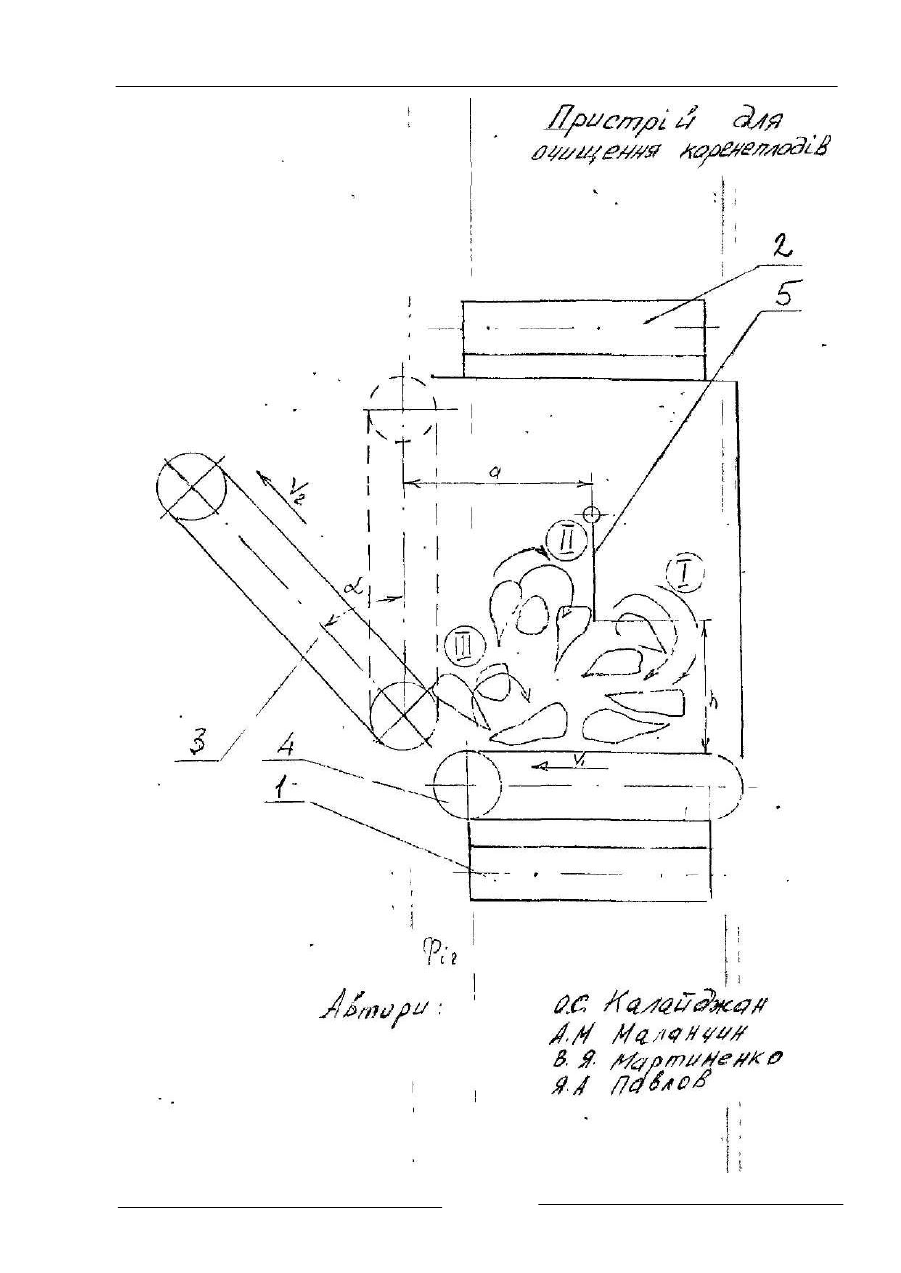

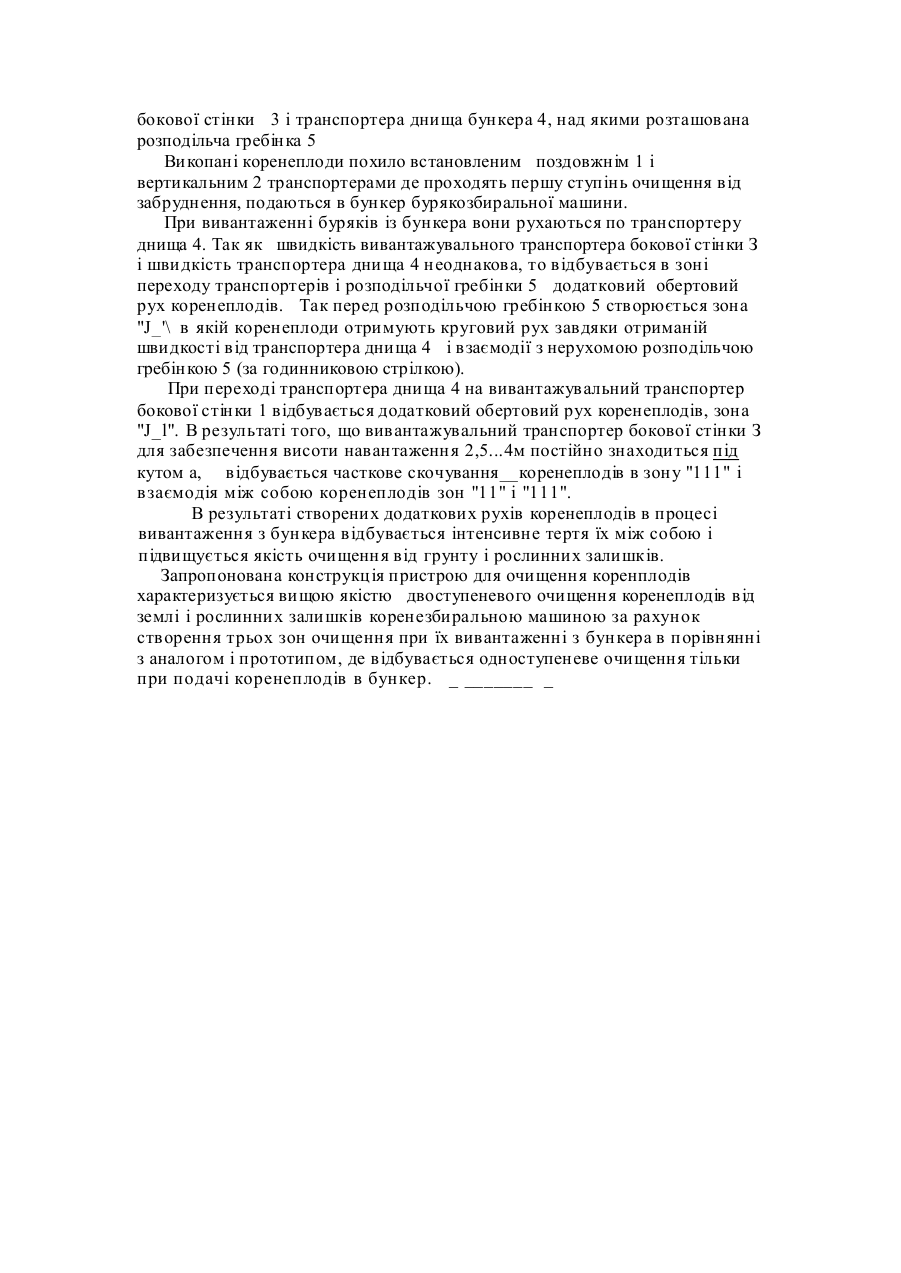

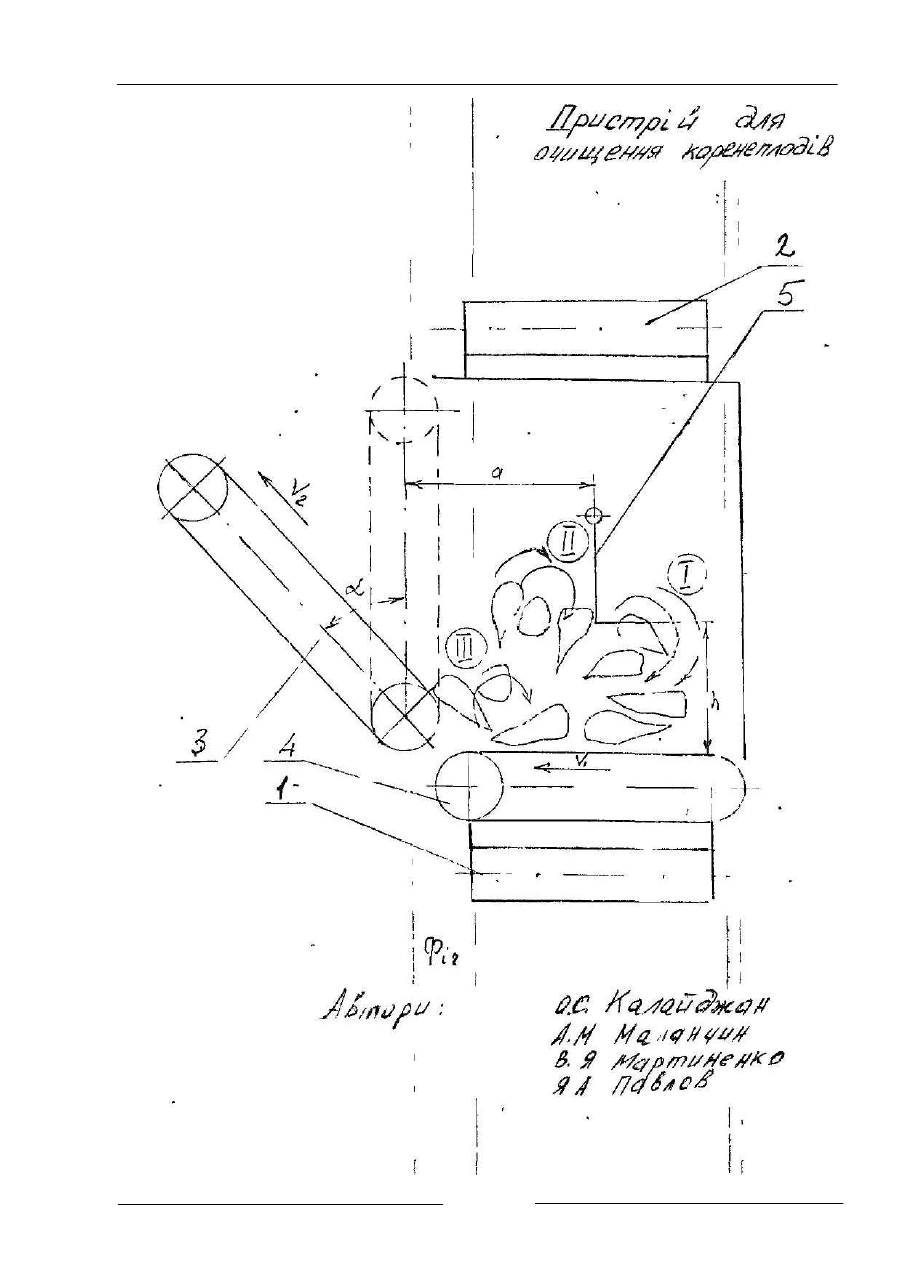

25/00 Пристрій для очищення коренеплодів Винахід відноситься до галузі сільськогосподарського машинобудування, а саме до машин для збирання коренеплодів цукрових і кормових буряків . Відомий транспортер коренезбиральної машини ( а.с. СРСР № 1628905, МКВ АО1Д 33/08, бюл №7, 1991 p . ), який складається з змонтованого на одній рамі L - подібного транспортуючого полотна, а на шарнірно встанов леній рамі - друге транспортуюче полотно. Між рамами транспортуючих полотен встановлений пристрій для зміни віддалі між ними. Недоліком відомого пристрою є низька якість очищення коренеплодів від домішок в процесі їх транспортування. / Аналог./ Відомий транспортно-очисний пристрій (заявка № 97041590 на патент України від 04.04.97р., МКВ АО1Д 25/00, АО1Д 27/04/, що складається з похило встановленого поздовжнього і вертикального транспортерів, між якими встановлений бункер, а похило встановлений поздовжній транспортер виконаний у вигляді завантажувальної і вивантажувальної ланок, між якими розташований вертикальний транспортер. /Прототип/. З заявленим винаходом прототип співпадає по наступних ознаках: похило встановлений поздовжній і вертикальний транспортери бурякозбиральної машини. Недоліком відомого пристрою є в ідносно низька якість одноступеневого очищення коренеплодів від домішок. В основу винаходу поставлена задача вдоскон алення пристрою для очищення коренеплодів в якому за рахунок різниці швидкостей транспортерів днища і бокової стінки бункера, а також взаємодії коренеплодів з розподільчою гребінкою забезпечує інтенсивну взаємодію коренеплодів між собою і розподільчою гребінкою при переході з транспортера днища бункера на транспортер бокової стінки, що створює другу ступінь струшування, і за рахунок цього підвищує якість очищення коренеплодів від грунту і рослинних залишків. Поставлена задача вирішується тим, що в пристрої для очищення коренеплодів, який складається з похило встановленого поздовжнього і вертикального транспортерів бурякозбиральної машини, а також вивантажувального транспортера бокової стінки , транспортера днища, розподільчої гребінки, згідно винаходу вводится те, що розподільча стінка розташована над транспортером днища з віддалю більшою або рівною віддалі від неї до віс і транспортера бокової стінки,який знаходиться в вертикальному положенні, причому швидкість руху транспортера бокової стінки рівна або більша двох швидкостей транспортера днища. Суттєві ознаки передбачуваного винаходу направлені на підвищення якості очищення коренеплодів від землі і рослинних залишків при проході з горизонтального транспортера днища бункера на вивантажувальний транспортер бокової стінки Пристрій для очищення коренеплодів зображений на фіг. Він складається з похило встановленого поздовжнього 1 і вертикального 2 транспортерів бурякозбиральної машини, вивантажувального транспортера бокової стінки 3 і транспортера днища бункера 4, над якими розташована розподільча гребінка 5 Викопані коренеплоди похило встановленим поздовжнім 1 і вертикальним 2 транспортерами де проходять першу ступінь очищення від забруднення, подаються в бункер бурякозбиральної машини. При вивантаженні буряків із бункера вони рухаються по транспортеру днища 4. Так як швидкість вивантажувального транспортера бокової стінки З і швидкість транспортера днища 4 неоднакова, то відбувається в зоні переходу транспортерів і розподільчої гребінки 5 додатковий обертовий рух коренеплодів. Так перед розподільчою гребінкою 5 створюється зона "J_'\ в якій коренеплоди отримують круговий рух завдяки отриманій швидкості від транспортера днища 4 і взаємодії з нерухомою розподільчою гребінкою 5 (за годинниковою стрілкою). При переході транспортера днища 4 на вивантажувальний транспортер бокової стінки 1 відбувається додатковий обертовий рух коренеплодів, зона "J_l". В результаті того, що вивантажувальний транспортер бокової стінки З для забезпечення висоти навантаження 2,5...4м постійно знаходиться під кутом а, відбувається часткове скочування__коренеплодів в зону "111" і взаємодія між собою коренеплодів зон "11" і "111". В результаті створених додаткових рухів коренеплодів в процесі вивантаження з бункера відбувається інтенсивне тертя їх між собою і підвищується якість очищення від грунту і рослинних залишків. Запропонована конструкц ія пристрою для очищення коренплодів характеризується вищою якістю двоступеневого очищення коренеплодів від землі і рослинних залишків коренезбиральною машиною за рахунок створення трьох зон очищення при їх вивантаженні з бункера в порівнянні з аналогом і прототипом, де відбувається одноступеневе очищення тільки при подачі коренеплодів в бункер. _ _______ _ 25/00 Пристрій для очищення коренеплодів Винахід відноситься до галузі сільськогосподарського машинобудування, а саме до машин для збирання коренеплодів цукрових і кормових буряків . Відомий транспортер коренезбиральної машини ( а.с. СРСР № 1628905, МКВ АО1Д 33/08, бюл. №7, 1991 p. ), який складається з змонтованого на одній рамі L - подібного транспортуючого полотна, а на шарнірно встанов леній рамі - друге транспортуюче полотно. Між рамами транспортуючих полотен встановлений пристрій для зміни віддалі між ними. Недоліком відомого пристрою є низька якість очищення коренеплодів від домішок в процесі їх транспортування. / Аналог / Відомий транспортно-очисний пристрій (заявка № 97041590 на патент України від 04.04.97р., МКВ АО 1Д 25/00, АО 1Д 27/04/, що складається з похило встановленого поздовжнього і вертикального транспортерів, між якими встановлений бункер, а похило встановлений поздовжній транспортер виконаний у вигляді завантажувальної і вивантажувальної ланок, між якими розташований вертикальний транспортер. /Прототип/. З заявленим винаходом прототип співпадає по наступних ознаках : похило встановлений поздовжній і вертикальний транспортери бурякозбиральної машини Недоліком відомого пристрою є в ідносно низька якість одноступеневого очищення коренеплодів від домішок. В основу винаходу поставлена задача вдоскон алення пристрою для очищення коренеплодів в якому за рахунок різниці швидкостей транспортерів днища і бокової стінки бункера, а також взаємодії коренеплодів з розподільчою гребінкою забезпечує інтенсивну взаємодію коренеплодів між собою і розподільчою гребінкою при переході з транспортера днища бункера на транспортер бокової стінки, що створює другу ступінь струшування, і за рахунок цього підвищує якість очищення коренеплодів від грунту і рослинних залишків. Поставлена задача вирішується тим, що в пристрої для очищення коренеплодів, який складається з похило встановленого поздовжнього і вертикального транспортерів бурякозбиральної машини, а також вивантажувального транспортера бокової стінки, транспортера днища, розподільчої гребінки, згідно винаходу вводится те, що розподільча стінка розташована над транспортером днища з віддалю більшою або рівною віддалі від неї до віс і транспортера бокової стінки,який знаходиться в вертикальному положенні, причому швидкість руху транспортера бокової стінки рівна або більша двох швидкостей транспортера днища. Суттєві ознаки передбачуваного винаходу направлені на підвищення якості очищення коренеплодів від землі і рослинних залишків при проході з горизонтального транспортера днища бункера на вивантажувальний транспортер бокової стінки. Пристрій для очищення коренеплодів зображений на фіг Він складається з похило встановленого поздовжнього 1 і вертикального 2 транспортерів бурякозбиральної машини, вивантажувального транспортера бокової стінки 3 і транспортера днища бункера 4, над якими розташована розподільча гребінка 5. Викопані коренеплоди похило встановленим поздовжнім 1 і вертикальним 2 транспортерами де проходять першу ступінь очищення від забруднення, подаються в бункер бурякозбиральної машини. При вивантаженні буряків із бункера вони рухаються по транспортеру днища 4. Так як швидкість вивантажувального транспортера бокової стінки З і швидкість транспортера днища 4 неоднакова, то відбувається в зоні переходу транспортерів і розподільчої гребінки 5 додатковий обертовий рух коренеплодів. Так перед розподільчою гребінкою 5 створюється зона "J_", в якій коренеплоди отримують круговий рух завдяки отриманій швидкості від транспортера днища 4 і взаємодії з нерухомою розподільчою гребінкою 5 ( за годинниковою стрілкою). При переході транспортера днища 4 на вивантажувальний транспортер бокової стінки 1 відбувається додатковий обертовий рух коренеплодів, зона "11". В результаті того, що вивантажувальний транспортер бокової стінки З для забезпечення висоти навантаження 2,5...4м постійно знаходиться під кутом а, відбувається часткове скочування__коренеплодів в зону "111_" і взаємодія між собою коренеплодів зон "П" і "111". В результаті створених додаткових рухів коренеплодів в процесі вивантаження з бункера відбувається інтенсивне тертя їх між собою і підвищується якість очищення від грунту і рослинних залишків. Запропонована конструкц ія пристрою для очищення коренплодів характеризується вищою якістю двоступеневого очищення коренеплодів від землі і рослинних залишків коренезбиральною машиною за рахунок створення трьох зон очищення при їх вивантаженні з бункера в порівнянні з аналогом і прототипом, де відбувається одноступеневе очищення тільки при подачі коренеплодів в бункер. _^_ _____
