Очисний пристрій коренезбиральної машини

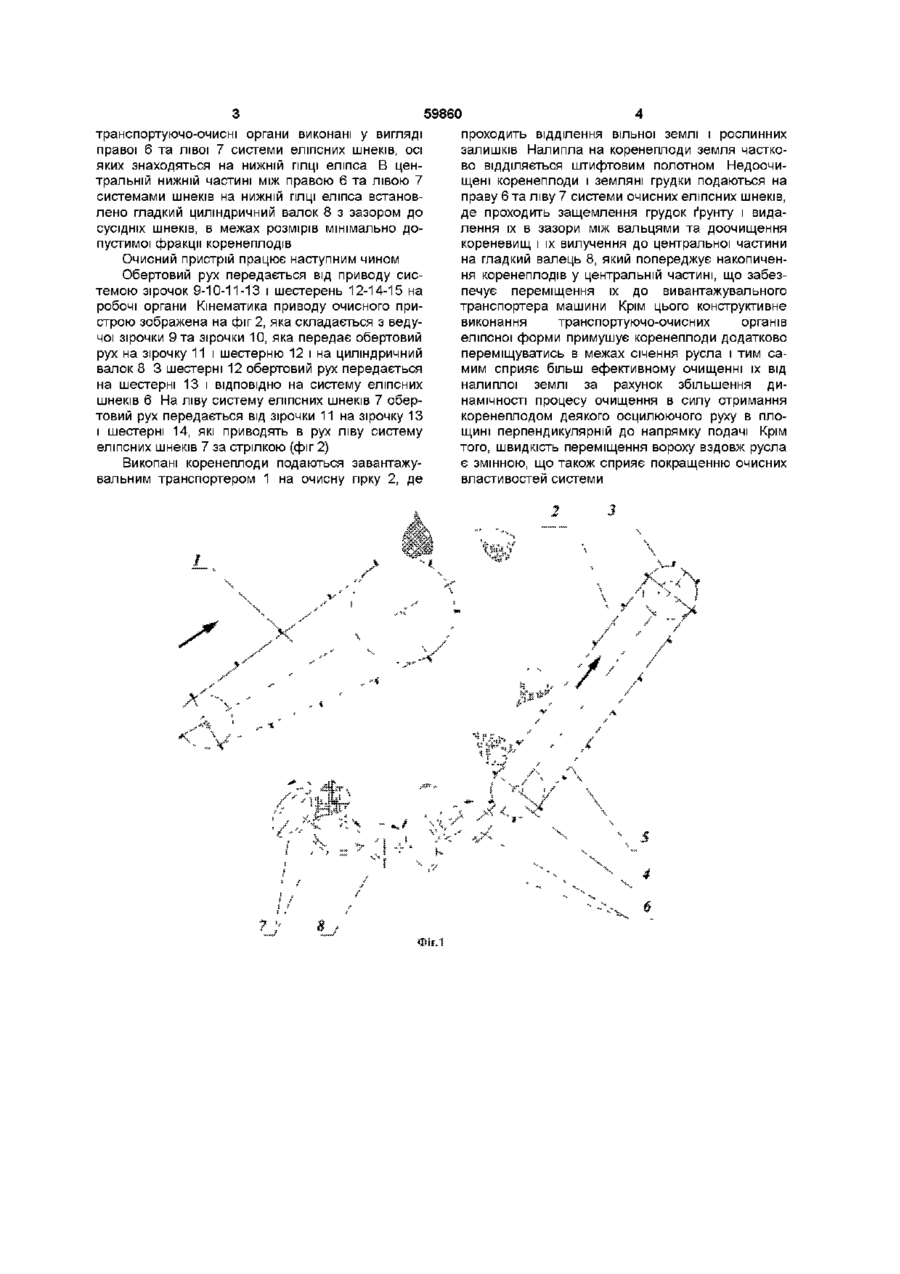

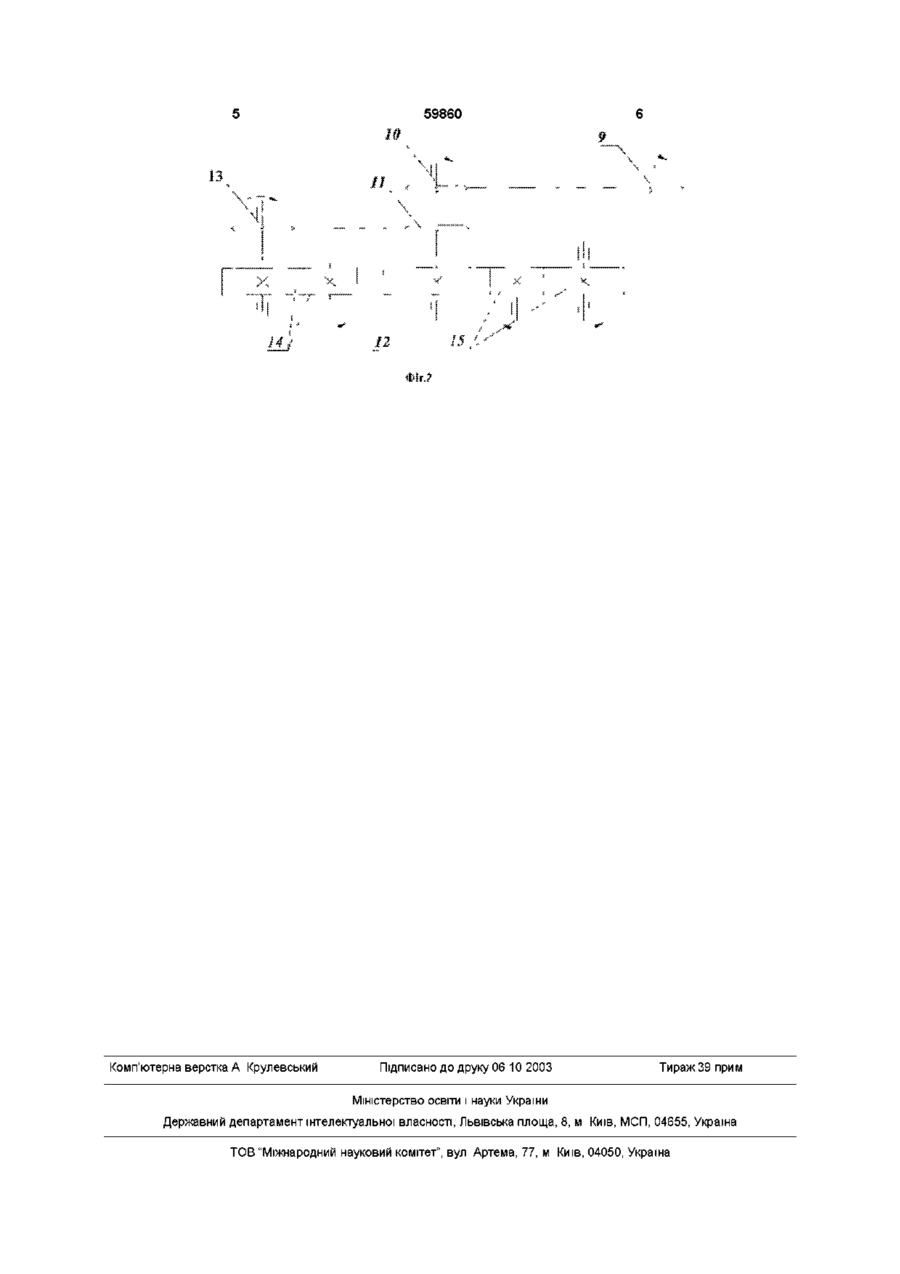

Очисний пристрій коренезбиральної машини, що містить завантажувальний транспортер, очисну гірку з пальчиковою поверхнею, що виконана з окремих транспортуючих контурів, розміщених під різним кутом до горизонту, під гіркою розміщено транспортуючо-очисні органи, виконані у вигляді лівої та правої систем шнеків еліпсного перерізу, осі яких розміщено на нижній ГІЛЦІ еліпса, більша вісь якого менша за суму внутрішніх діаметрів всіх валків системи, а менша вісь дорівнює двом усередненим діаметрам валків, який відрізняється тим, що в центральній нижній частині між лівою та правою системами шнеків на нижній ГІЛЦІ еліпса встановлено гладкий циліндричний валок з зазором до сусідніх шнеків, рівним величині зазору між суміжними еліпсними шнеками Винахід відноситься до сільськогосподарського машинобудування, особливо до машин для збирання цукрових буряків Відомий ОЧИСНИЙ пристрій відділення коренеплодів від домішок, який виконаний з завантажувального транспортера і очисної гірки з пальчиковою поверхнею, що виконана з окремих транспортуючих контурів, розміщених під різним кутом до горизонту (див А с № 1736366, кл А 01 D33/08, 1992р) До недоліків цього пристрою відноситься те, що він забезпечує низьку сепаруючу здатність, тобто відведення землі і рослинних залишків від коренеплодів в зв'язку з відсутністю ВІДПОВІДНИХ конструктивних елементів, які здатні здійснювати ці прийоми Відомий також очисний пристрій бурякозбиральної машини, який виконаний у вигляді завантажувального транспортера, очисної гірки з пальчиковою поверхнею, що виконана з окремих транспортуючих контурів, розміщених під різним кутом до горизонту, під гіркою розміщено транспортуючо-очисні органи виконані у вигляді лівої та правої систем шнеків еліпсного перерізу, осі яких розміщено на нижній ГІЛЦІ еліпса, більша вісь, якого менша за суму внутрішніх діаметрів всіх валків системи, а менша вісь рівна двом усередненим діаметрам валків (патент України № 39356 А, МПК5, А01Д 33/08, 2001 р) щення вороху коренеплодів Задача винаходу - підвищення продуктивності і інтенсивності очищення коренеплодів Поставлена задача винаходу вирішується тим, що очисний пристрій коренезбиральної машини, який виконаний у вигляді завантажувального транспортера, очисної гірки з пальчиковою поверхнею, що виконана з окремих транспортуючих контурів, розміщених під різним кутом до горизонту, під гіркою розміщено транспортуючо-очисні органи виконані у вигляді лівої та правої систем шнеків еліпсного перерізу, осі яких розміщено на нижній ГІЛЦІ еліпса, більша вісь якого менша за суму внутрішніх діаметрів всіх валків системи, а менша вісь рівна двом усередненим діаметрам валків, в центральній нижній частині між лівою та правою системами шнеків на нижній ГІЛЦІ еліпса встановлено гладкий циліндричний валок з зазором до сусідніх шнеків, рівним величині зазору між суміжними еліпсними шнеками, в межах розмірів мінімально допустимої фракції коренеплодів Основний недолік відомого очисного пристрою - недостатня продуктивність і інтенсивність очи Очисний пристрій коренезбиральних машин зображений на фігурі 1 - головний вигляд, на фігурі 2 - кінематична схема приводу очисного пристрою Очисний пристрій є поєднанням завантажувального транспортера 1 і очисної гірки 2 з пальчиковою поверхнею яка містить ведений 3 і ведучий 4 вали, що виконані з окремих транспортуючих контурів 5, розміщених під різним кутом до горизонту В нижній частині очисної гірки 2 розміщені О (О 00 о> ю 59860 транспортуючо-очисні органи виконані у вигляді правої 6 та лівої 7 системи еліпсних шнеків, осі яких знаходяться на нижній ГІЛЦІ еліпса В центральній нижній частині між правою 6 та лівою 7 системами шнеків на нижній ГІЛЦІ еліпса встановлено гладкий циліндричний валок 8 з зазором до сусідніх шнеків, в межах розмірів мінімально допустимої фракції коренеплодів Очисний пристрій працює наступним чином Обертовий рух передається від приводу системою зірочок 9-10-11-13 і шестерень 12-14-15 на робочі органи Кінематика приводу очисного пристрою зображена на фіг 2, яка складається з ведучої зірочки 9 та зірочки 10, яка передає обертовий рух на зірочку 11 і шестерню 12 і на циліндричний валок 8 3 шестерні 12 обертовий рух передається на шестерні 13 і ВІДПОВІДНО на систему еліпсних шнеків 6 На ліву систему еліпсних шнеків 7 обертовий рух передається від зірочки 11 на зірочку 13 і шестерні 14, які приводять в рух ліву систему еліпсних шнеків 7 за стрілкою (фіг 2) Викопані коренеплоди подаються завантажувальним транспортером 1 на очисну гірку 2, де проходить відділення вільної землі і рослинних залишків Налипла на коренеплоди земля частково ВІДДІЛЯЄТЬСЯ штифтовим полотном Недоочищені коренеплоди і земляні грудки подаються на праву 6 та ліву 7 системи очисних еліпсних шнеків, де проходить защемлення грудок ґрунту і видалення їх в зазори між вальцями та доочищення кореневищ і їх вилучення до центральної частини на гладкий валець 8, який попереджує накопичення коренеплодів у центральній частині, що забезпечує переміщення їх до вивантажувального транспортера машини Крім цього конструктивне виконання транспортуючо-очисних органів еліпсної форми примушує коренеплоди додатково переміщуватись в межах січення русла і тим самим сприяє більш ефективному очищенні їх від налиплої землі за рахунок збільшення динамічності процесу очищення в силу отримання коренеплодом деякого осцилюючого руху в площині перпендикулярній до напрямку подачі Крім того, швидкість переміщення вороху вздовж русла є змінною, що також сприяє покращенню очисних властивостей системи 59860 Фїг.? Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж 39 при м Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
