Транспортно-очисний пристрій коренеплодів

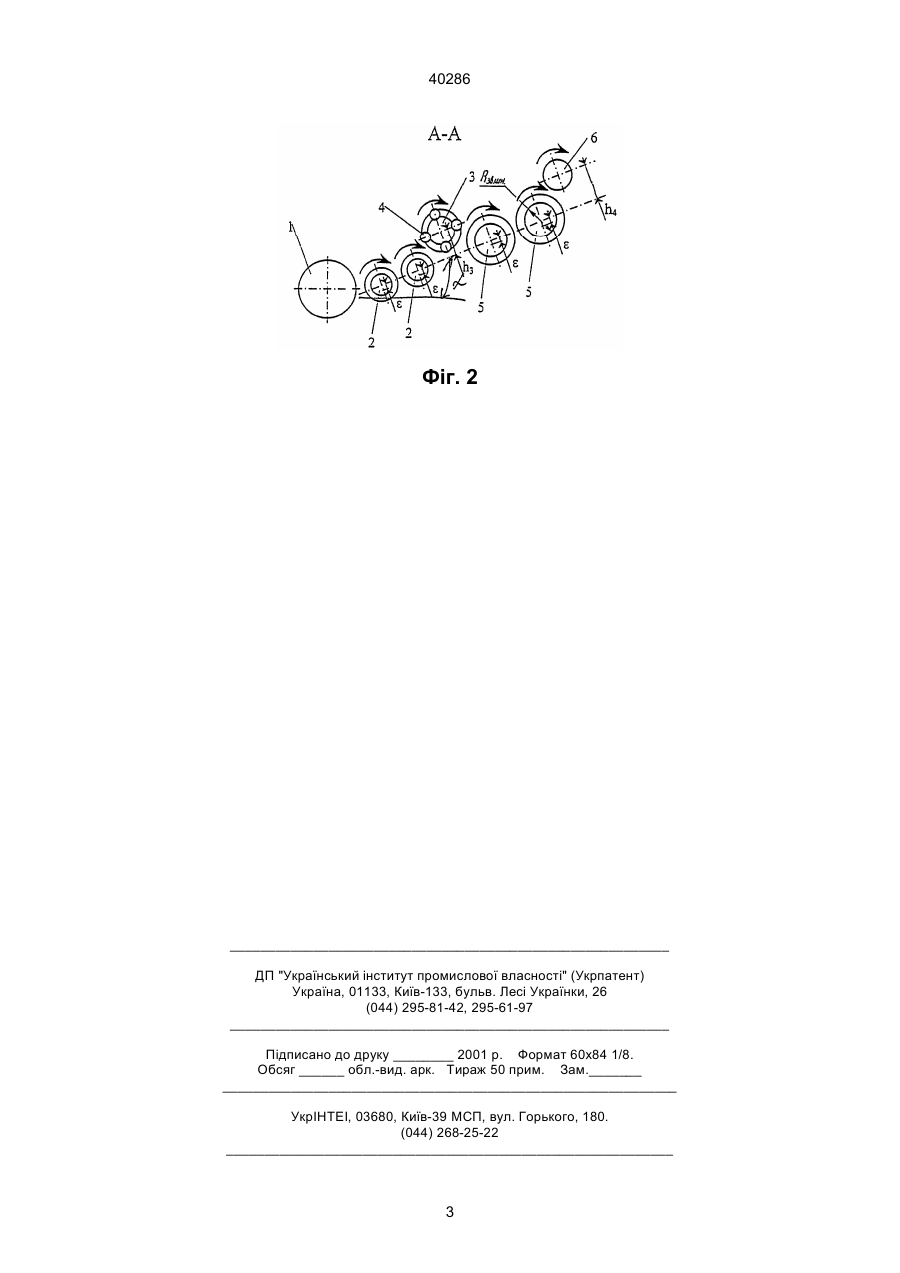

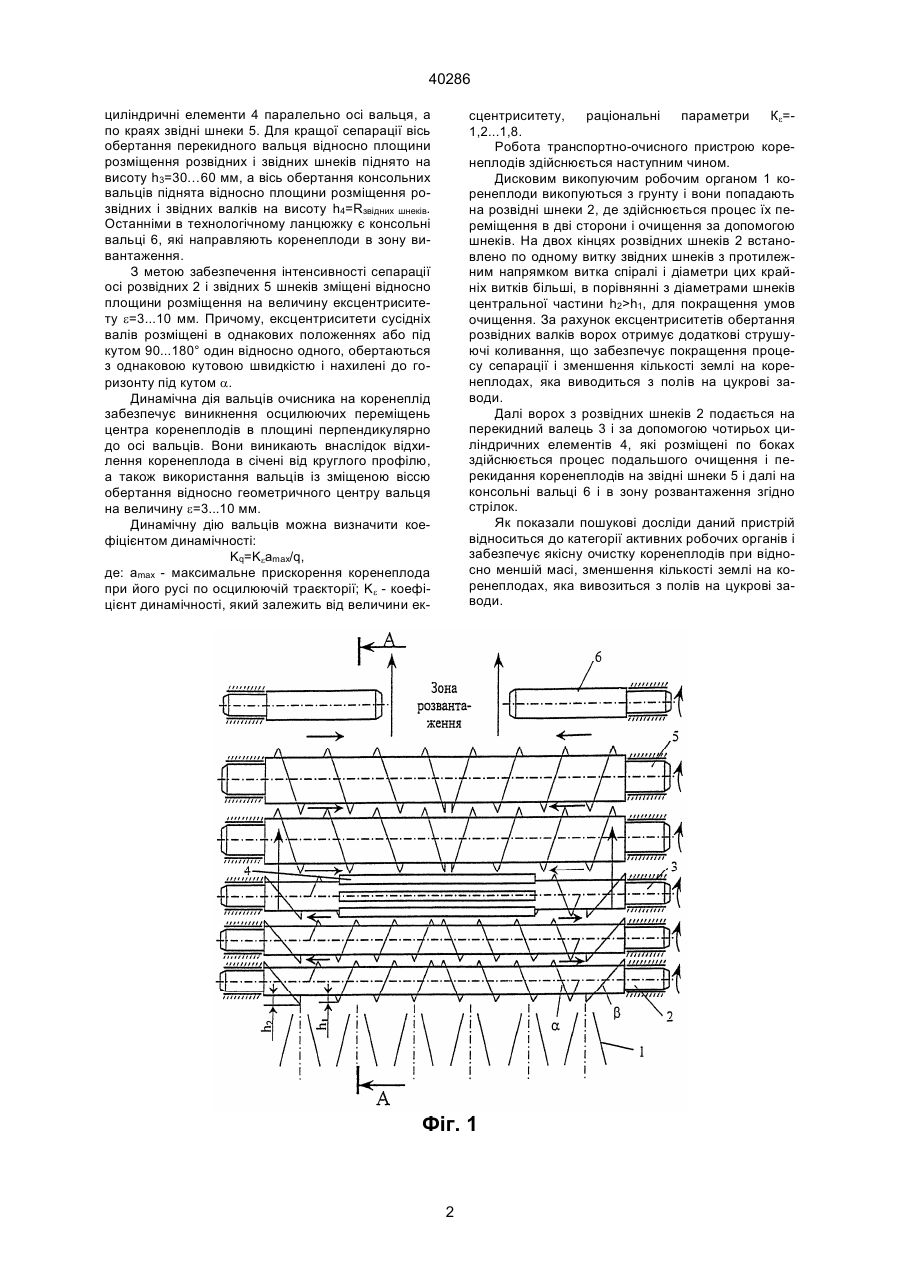

Транспортно-очисний пристрій коренеплодів, виконаний у вигляді викопуючого робочого органу, звідних шнеків і poзвідних шнеків, що мають додаткові витки, діаметри спіралей яких перевищують діаметри витків центральної частини, і гладких вальців, який відрізняється тим, що осі обертання розвідних і звідних шнеків зміщені відносно площини їх розміщення на величину ексцентриситету 40286 циліндричні елементи 4 паралельно осі вальця, а по краях звідні шнеки 5. Для кращої сепарації вісь обертання перекидного вальця відносно площини розміщення розвідних і звідних шнеків піднято на висоту h3=30…60 мм, а вісь обертання консольних вальців піднята відносно площини розміщення розвідних і звідних валків на висоту h4=Rзвідних шнеків. Останніми в технологічному ланцюжку є консольні вальці 6, які направляють коренеплоди в зону вивантаження. З метою забезпечення інтенсивності сепарації осі розвідних 2 і звідних 5 шнеків зміщені відносно площини розміщення на величину ексцентриситету e=3...10 мм. Причому, ексцентриситети сусідніх валів розміщені в однакових положеннях або під кутом 90...180° один відносно одного, обертаються з однаковою кутовою швидкістю і нахилені до горизонту під кутом a. Динамічна дія вальців очисника на коренеплід забезпечує виникнення осцилюючих переміщень центра коренеплодів в площині перпендикулярно до осі вальців. Вони виникають внаслідок відхилення коренеплода в січені від круглого профілю, а також використання вальців із зміщеною віссю обертання відносно геометричного центру вальця на величину e=3...10 мм. Динамічну дію вальців можна визначити коефіцієнтом динамічності: Kq=Keamax/q, де: amах - максимальне прискорення коренеплода при його русі по осцилюючій траєкторії; Ke - коефіцієнт динамічності, який залежить від величини ек сцентриситету, раціональні параметри Кe=1,2...1,8. Робота транспортно-очисного пристрою коренеплодів здійснюється наступним чином. Дисковим викопуючим робочим органом 1 коренеплоди викопуються з грунту і вони попадають на розвідні шнеки 2, де здійснюється процес їх переміщення в дві сторони і очищення за допомогою шнеків. На двох кінцях розвідних шнеків 2 встановлено по одному витку звідних шнеків з протилежним напрямком витка спіралі і діаметри цих крайніх витків більші, в порівнянні з діаметрами шнеків центральної частини h2>h1, для покращення умов очищення. За рахунок ексцентриситетів обертання розвідних валків ворох отримує додаткові струшуючі коливання, що забезпечує покращення процесу сепарації і зменшення кількості землі на коренеплодах, яка виводиться з полів на цукрові заводи. Далі ворох з розвідних шнеків 2 подається на перекидний валець 3 і за допомогою чотирьох циліндричних елементів 4, які розміщені по боках здійснюється процес подальшого очищення і перекидання коренеплодів на звідні шнеки 5 і далі на консольні вальці 6 і в зону розвантаження згідно стрілок. Як показали пошукові досліди даний пристрій відноситься до категорії активних робочих органів і забезпечує якісну очистку коренеплодів при відносно меншій масі, зменшення кількості землі на коренеплодах, яка вивозиться з полів на цукрові заводи. Фіг. 1 2 40286 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
