Пристрій зі знімними насадками для захвату, утримання й виділення тонкої кишки та лімфатичного вузла

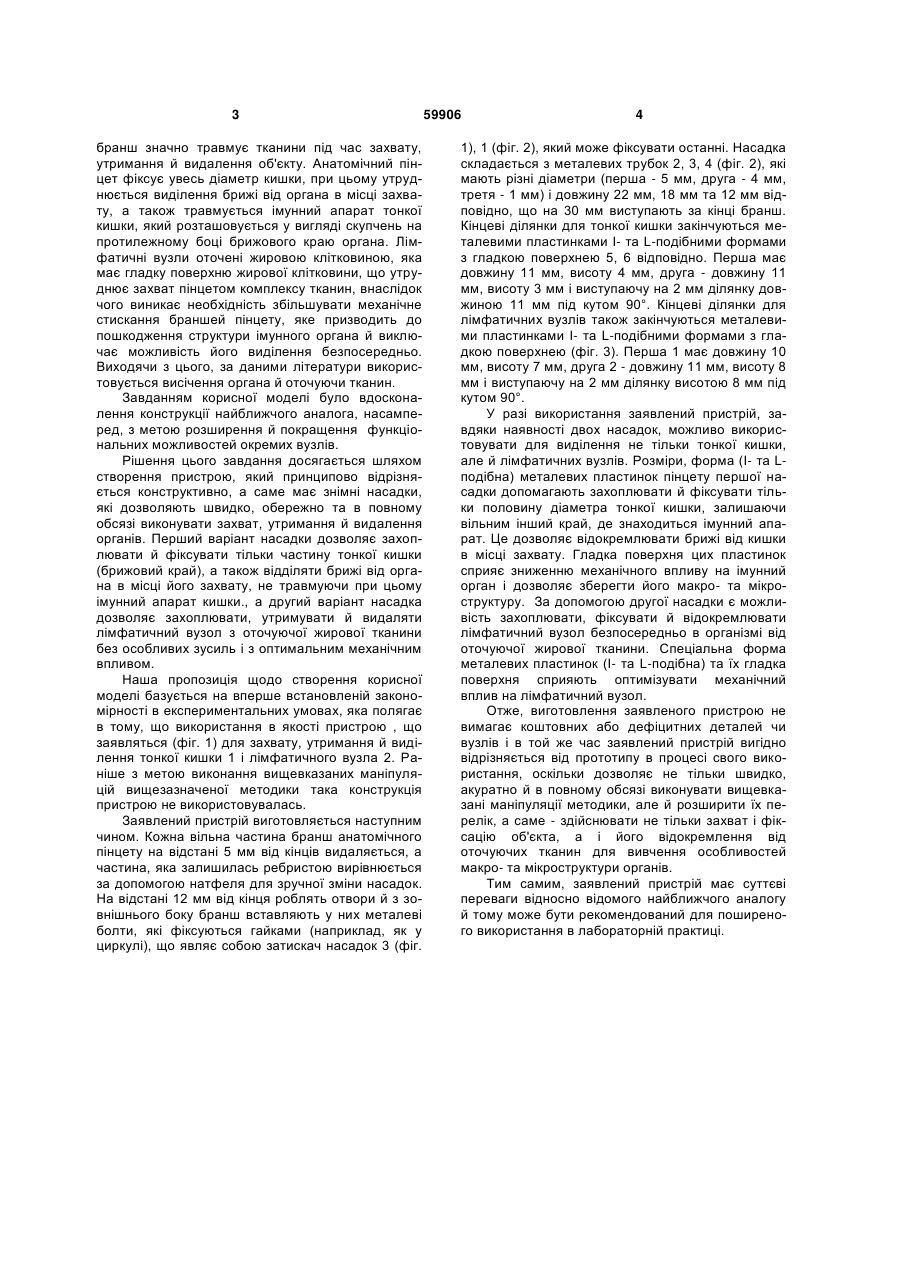

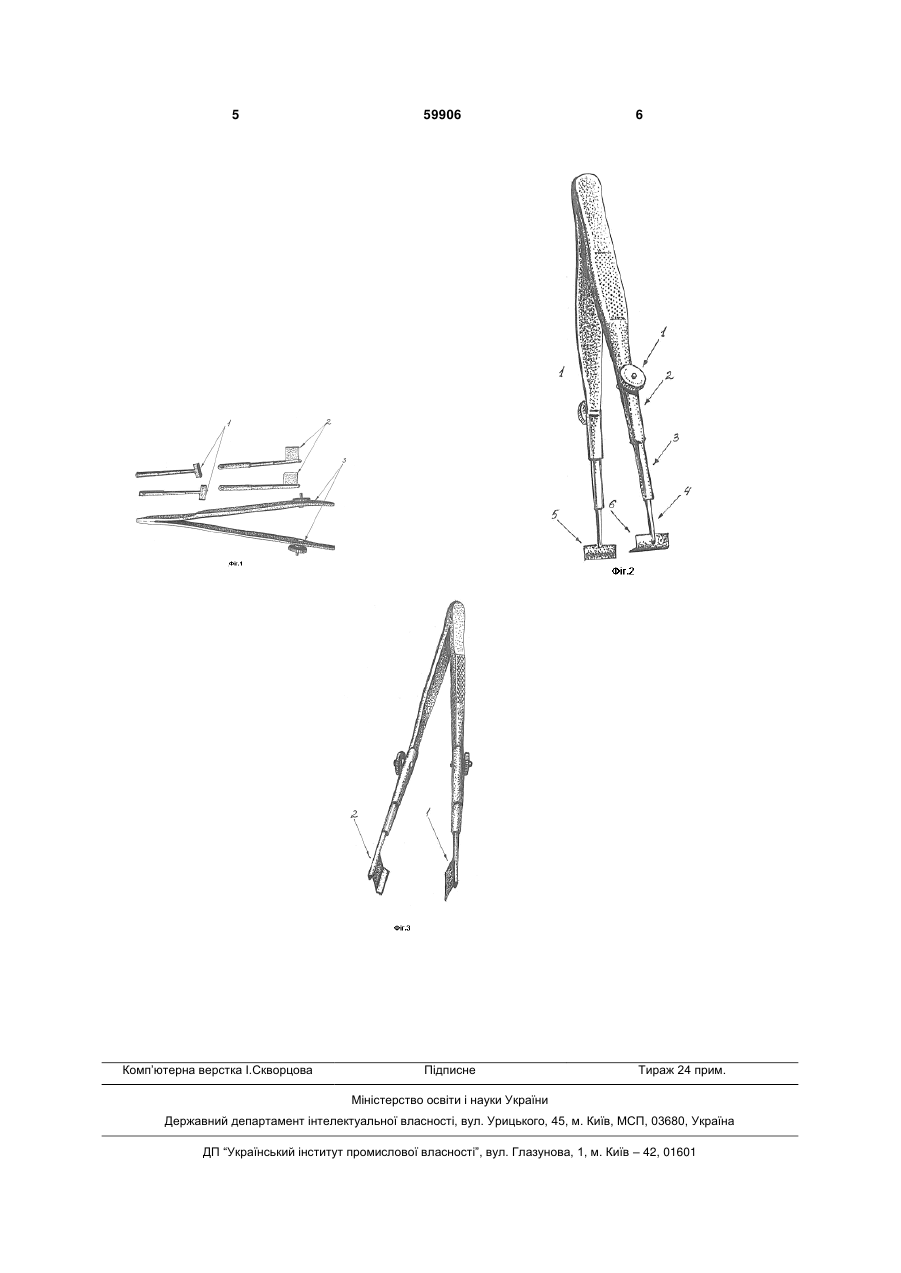

1. Пристрій для захвату, утримання й виділення тонкої кишки та лімфатичного вузла, що містить дві металеві бранші, з'єднані між собою з одного кінця й вільні з другого, при цьому внутрішня поверхня кінцевих відділів останніх - ребриста, який відрізняється тим, що кінцеву ділянку вільної частини бранш розміром 5 мм видаляють, а частина, яка залишилась ребристою, вирівнюється за допомогою натфеля для зручної зміни насадок, на відстані 12 мм від отриманого їх кінця виконують отвори й з зовнішнього боку бранш вставляють у U 2 (19) 1 3 бранш значно травмує тканини під час захвату, утримання й видалення об'єкту. Анатомічний пінцет фіксує увесь діаметр кишки, при цьому утруднюється виділення брижі від органа в місці захвату, а також травмується імунний апарат тонкої кишки, який розташовується у вигляді скупчень на протилежному боці брижового краю органа. Лімфатичні вузли оточені жировою клітковиною, яка має гладку поверхню жирової клітковини, що утруднює захват пінцетом комплексу тканин, внаслідок чого виникає необхідність збільшувати механічне стискання браншей пінцету, яке призводить до пошкодження структури імунного органа й виключає можливість його виділення безпосередньо. Виходячи з цього, за даними літератури використовується висічення органа й оточуючи тканин. Завданням корисної моделі було вдосконалення конструкції найближчого аналога, насамперед, з метою розширення й покращення функціональних можливостей окремих вузлів. Рішення цього завдання досягається шляхом створення пристрою, який принципово відрізняється конструктивно, а саме має знімні насадки, які дозволяють швидко, обережно та в повному обсязі виконувати захват, утримання й видалення органів. Перший варіант насадки дозволяє захоплювати й фіксувати тільки частину тонкої кишки (брижовий край), а також відділяти брижі від органа в місці його захвату, не травмуючи при цьому імунний апарат кишки., а другий варіант насадка дозволяє захоплювати, утримувати й видаляти лімфатичний вузол з оточуючої жирової тканини без особливих зусиль і з оптимальним механічним впливом. Наша пропозиція щодо створення корисної моделі базується на вперше встановленій закономірності в експериментальних умовах, яка полягає в тому, що використання в якості пристрою , що заявляться (фіг. 1) для захвату, утримання й виділення тонкої кишки 1 і лімфатичного вузла 2. Раніше з метою виконання вищевказаних маніпуляцій вищезазначеної методики така конструкція пристрою не використовувалась. Заявлений пристрій виготовляється наступним чином. Кожна вільна частина бранш анатомічного пінцету на відстані 5 мм від кінців видаляється, а частина, яка залишилась ребристою вирівнюється за допомогою натфеля для зручної зміни насадок. На відстані 12 мм від кінця роблять отвори й з зовнішнього боку бранш вставляють у них металеві болти, які фіксуються гайками (наприклад, як у циркулі), що являє собою затискач насадок 3 (фіг. 59906 4 1), 1 (фіг. 2), який може фіксувати останні. Насадка складається з металевих трубок 2, 3, 4 (фіг. 2), які мають різні діаметри (перша - 5 мм, друга - 4 мм, третя - 1 мм) і довжину 22 мм, 18 мм та 12 мм відповідно, що на 30 мм виступають за кінці бранш. Кінцеві ділянки для тонкої кишки закінчуються металевими пластинками І- та L-подібними формами з гладкою поверхнею 5, 6 відповідно. Перша має довжину 11 мм, висоту 4 мм, друга - довжину 11 мм, висоту 3 мм і виступаючу на 2 мм ділянку довжиною 11 мм під кутом 90°. Кінцеві ділянки для лімфатичних вузлів також закінчуються металевими пластинками І- та L-подібними формами з гладкою поверхнею (фіг. 3). Перша 1 має довжину 10 мм, висоту 7 мм, друга 2 - довжину 11 мм, висоту 8 мм і виступаючу на 2 мм ділянку висотою 8 мм під кутом 90°. У разі використання заявлений пристрій, завдяки наявності двох насадок, можливо використовувати для виділення не тільки тонкої кишки, але й лімфатичних вузлів. Розміри, форма (І- та Lподібна) металевих пластинок пінцету першої насадки допомагають захоплювати й фіксувати тільки половину діаметра тонкої кишки, залишаючи вільним інший край, де знаходиться імунний апарат. Це дозволяє відокремлювати брижі від кишки в місці захвату. Гладка поверхня цих пластинок сприяє зниженню механічного впливу на імунний орган і дозволяє зберегти його макро- та мікроструктуру. За допомогою другої насадки є можливість захоплювати, фіксувати й відокремлювати лімфатичний вузол безпосередньо в організмі від оточуючої жирової тканини. Спеціальна форма металевих пластинок (І- та L-подібна) та їх гладка поверхня сприяють оптимізувати механічний вплив на лімфатичний вузол. Отже, виготовлення заявленого пристрою не вимагає коштовних або дефіцитних деталей чи вузлів і в той же час заявлений пристрій вигідно відрізняється від прототипу в процесі свого використання, оскільки дозволяє не тільки швидко, акуратно й в повному обсязі виконувати вищевказані маніпуляції методики, але й розширити їх перелік, а саме - здійснювати не тільки захват і фіксацію об'єкта, а і його відокремлення від оточуючих тканин для вивчення особливостей макро- та мікроструктури органів. Тим самим, заявлений пристрій має суттєві переваги відносно відомого найближчого аналогу й тому може бути рекомендований для поширеного використання в лабораторній практиці. 5 Комп’ютерна верстка І.Скворцова 59906 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
