Пристрій для захвату й перенесення шматочків тканин, їх установлення й утримання в необхідному положенні при заливці в парафін

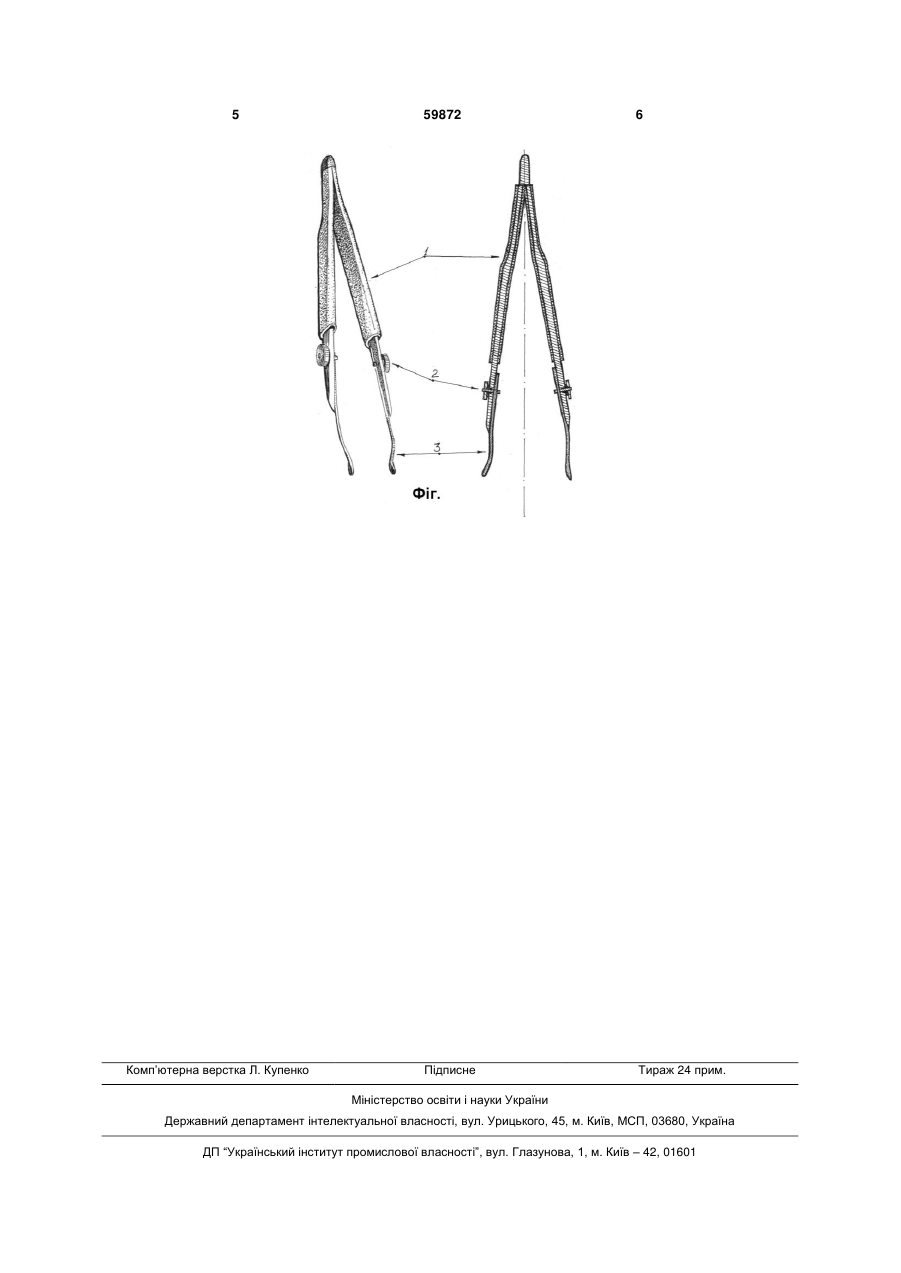

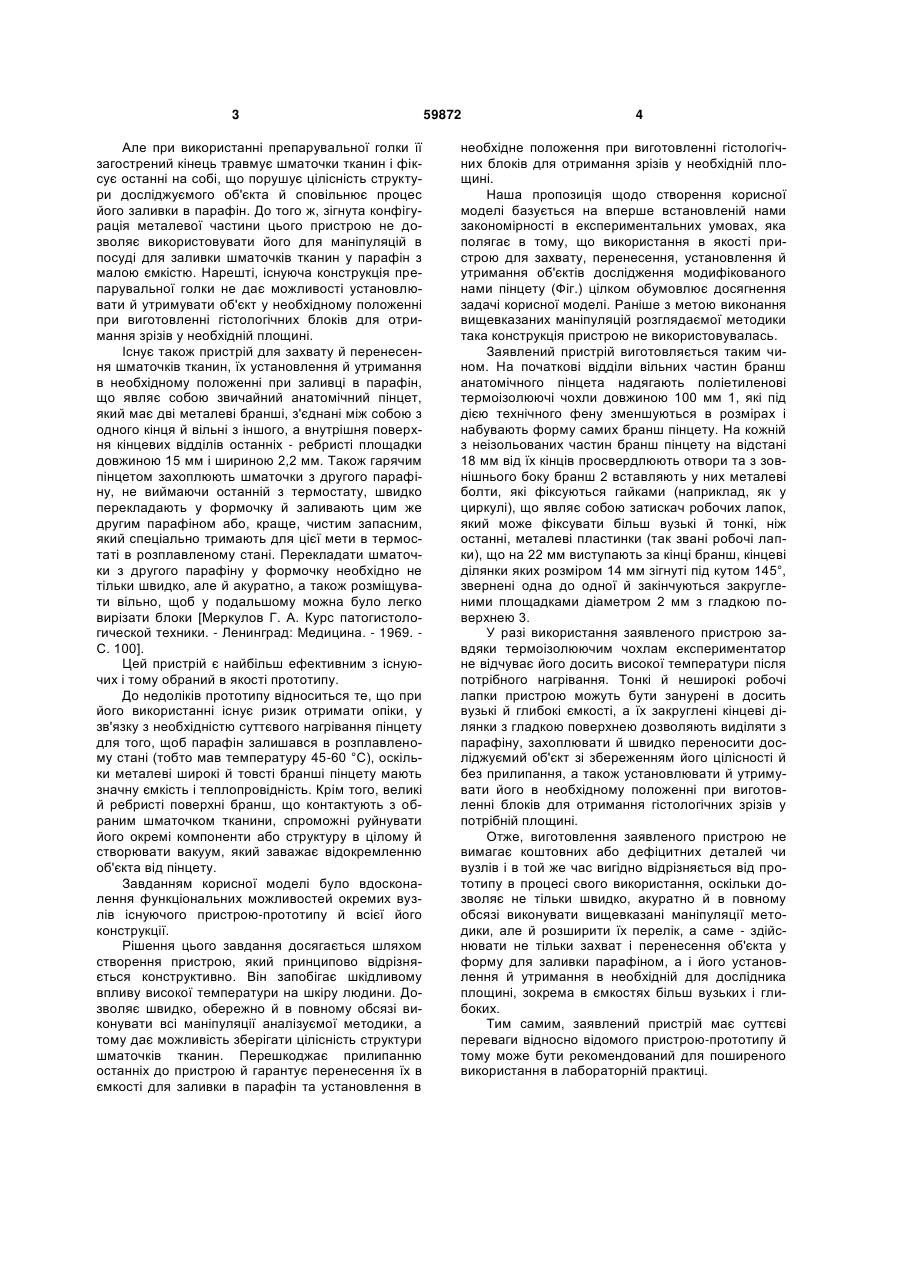

1. Пристрій для захвату й перенесення шматочків тканин, їх установлення й утримання в необхідному положенні при заливці в парафін, що являє собою анатомічний пінцет, який відрізняється тим, що на початкові відділи вільних частин 3 Але при використанні препарувальної голки її загострений кінець травмує шматочки тканин і фіксує останні на собі, що порушує цілісність структури досліджуємого об'єкта й сповільнює процес його заливки в парафін. До того ж, зігнута конфігурація металевої частини цього пристрою не дозволяє використовувати його для маніпуляцій в посуді для заливки шматочків тканин у парафін з малою ємкістю. Нарешті, існуюча конструкція препарувальної голки не дає можливості установлювати й утримувати об'єкт у необхідному положенні при виготовленні гістологічних блоків для отримання зрізів у необхідній площині. Існує також пристрій для захвату й перенесення шматочків тканин, їх установлення й утримання в необхідному положенні при заливці в парафін, що являє собою звичайний анатомічний пінцет, який має дві металеві бранші, з'єднані між собою з одного кінця й вільні з іншого, а внутрішня поверхня кінцевих відділів останніх - ребристі площадки довжиною 15 мм і шириною 2,2 мм. Також гарячим пінцетом захоплюють шматочки з другого парафіну, не виймаючи останній з термостату, швидко перекладають у формочку й заливають цим же другим парафіном або, краще, чистим запасним, який спеціально тримають для цієї мети в термостаті в розплавленому стані. Перекладати шматочки з другого парафіну у формочку необхідно не тільки швидко, але й акуратно, а також розміщувати вільно, щоб у подальшому можна було легко вирізати блоки [Меркулов Г. А. Курс патогистологической техники. - Ленинград: Медицина. - 1969. С. 100]. Цей пристрій є найбільш ефективним з існуючих і тому обраний в якості прототипу. До недоліків прототипу відноситься те, що при його використанні існує ризик отримати опіки, у зв'язку з необхідністю суттєвого нагрівання пінцету для того, щоб парафін залишався в розплавленому стані (тобто мав температуру 45-60 °С), оскільки металеві широкі й товсті бранші пінцету мають значну ємкість і теплопровідність. Крім того, великі й ребристі поверхні бранш, що контактують з обраним шматочком тканини, спроможні руйнувати його окремі компоненти або структуру в цілому й створювати вакуум, який заважає відокремленню об'єкта від пінцету. Завданням корисної моделі було вдосконалення функціональних можливостей окремих вузлів існуючого пристрою-прототипу й всієї його конструкції. Рішення цього завдання досягається шляхом створення пристрою, який принципово відрізняється конструктивно. Він запобігає шкідливому впливу високої температури на шкіру людини. Дозволяє швидко, обережно й в повному обсязі виконувати всі маніпуляції аналізуємої методики, а тому дає можливість зберігати цілісність структури шматочків тканин. Перешкоджає прилипанню останніх до пристрою й гарантує перенесення їх в ємкості для заливки в парафін та установлення в 59872 4 необхідне положення при виготовленні гістологічних блоків для отримання зрізів у необхідній площині. Наша пропозиція щодо створення корисної моделі базується на вперше встановленій нами закономірності в експериментальних умовах, яка полягає в тому, що використання в якості пристрою для захвату, перенесення, установлення й утримання об'єктів дослідження модифікованого нами пінцету (Фіг.) цілком обумовлює досягнення задачі корисної моделі. Раніше з метою виконання вищевказаних маніпуляцій розглядаємої методики така конструкція пристрою не використовувалась. Заявлений пристрій виготовляється таким чином. На початкові відділи вільних частин бранш анатомічного пінцета надягають поліетиленові термоізолюючі чохли довжиною 100 мм 1, які під дією технічного фену зменшуються в розмірах і набувають форму самих бранш пінцету. На кожній з неізольованих частин бранш пінцету на відстані 18 мм від їх кінців просвердлюють отвори та з зовнішнього боку бранш 2 вставляють у них металеві болти, які фіксуються гайками (наприклад, як у циркулі), що являє собою затискач робочих лапок, який може фіксувати більш вузькі й тонкі, ніж останні, металеві пластинки (так звані робочі лапки), що на 22 мм виступають за кінці бранш, кінцеві ділянки яких розміром 14 мм зігнуті під кутом 145°, звернені одна до одної й закінчуються закругленими площадками діаметром 2 мм з гладкою поверхнею 3. У разі використання заявленого пристрою завдяки термоізолюючим чохлам експериментатор не відчуває його досить високої температури після потрібного нагрівання. Тонкі й неширокі робочі лапки пристрою можуть бути занурені в досить вузькі й глибокі ємкості, а їх закруглені кінцеві ділянки з гладкою поверхнею дозволяють виділяти з парафіну, захоплювати й швидко переносити досліджуємий об'єкт зі збереженням його цілісності й без прилипання, а також установлювати й утримувати його в необхідному положенні при виготовленні блоків для отримання гістологічних зрізів у потрібній площині. Отже, виготовлення заявленого пристрою не вимагає коштовних або дефіцитних деталей чи вузлів і в той же час вигідно відрізняється від прототипу в процесі свого використання, оскільки дозволяє не тільки швидко, акуратно й в повному обсязі виконувати вищевказані маніпуляції методики, але й розширити їх перелік, а саме - здійснювати не тільки захват і перенесення об'єкта у форму для заливки парафіном, а і його установлення й утримання в необхідній для дослідника площині, зокрема в ємкостях більш вузьких і глибоких. Тим самим, заявлений пристрій має суттєві переваги відносно відомого пристрою-прототипу й тому може бути рекомендований для поширеного використання в лабораторній практиці. 5 Комп’ютерна верстка Л. Купенко 59872 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
