Роликоопора для рейкових провідників
Формула / Реферат
Роликоопора для рейкових провідників, що складається з основи, роликів з фасонними бандажами, пружного елемента та важелів, на яких кріпляться ролики, яка відрізняється тим, що пружний елемент виконано у вигляді пружинного амортизатора, який містить в собі вушка, пружину, упорну шайбу, регулювальну гайку, запобіжні гумові кільця.
Текст

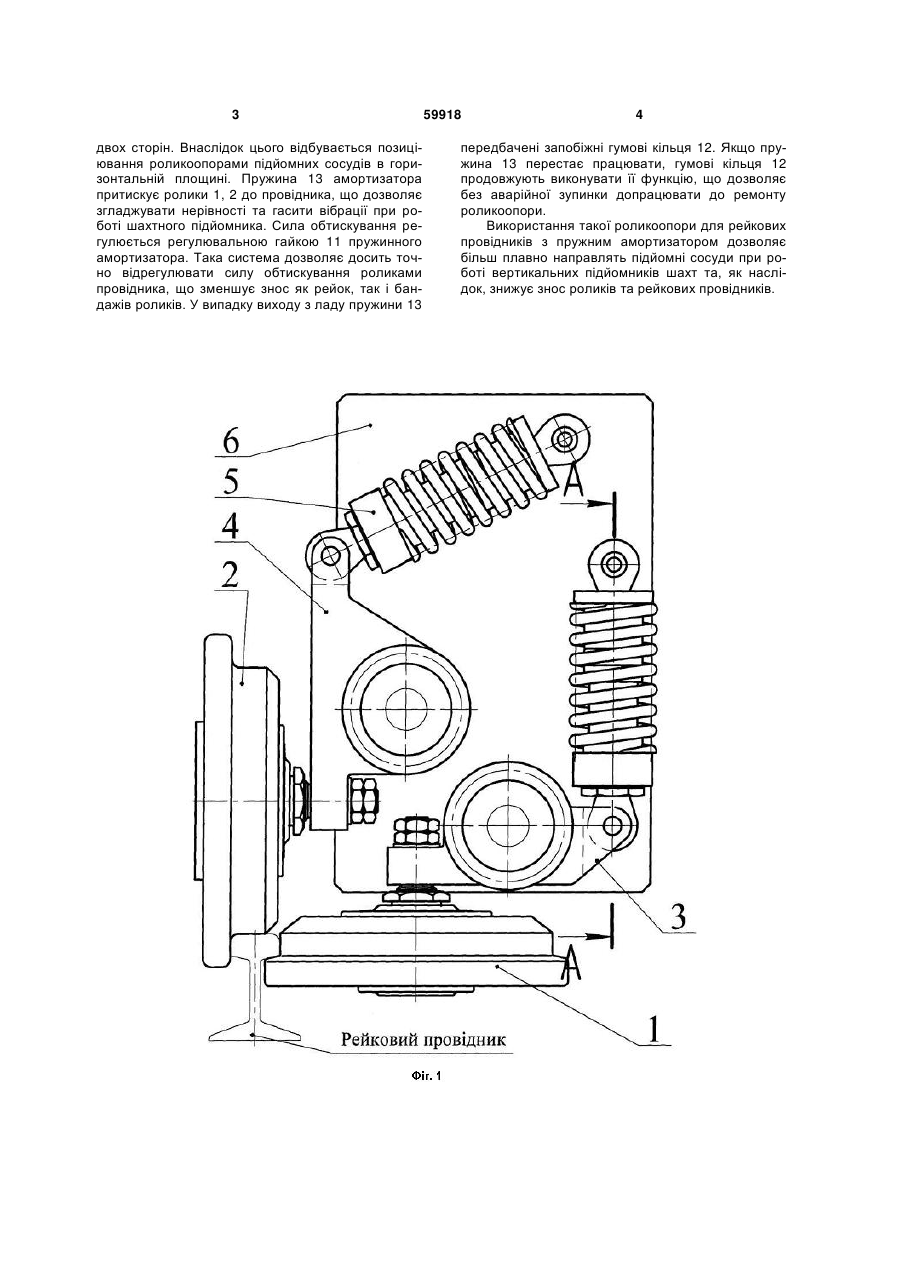

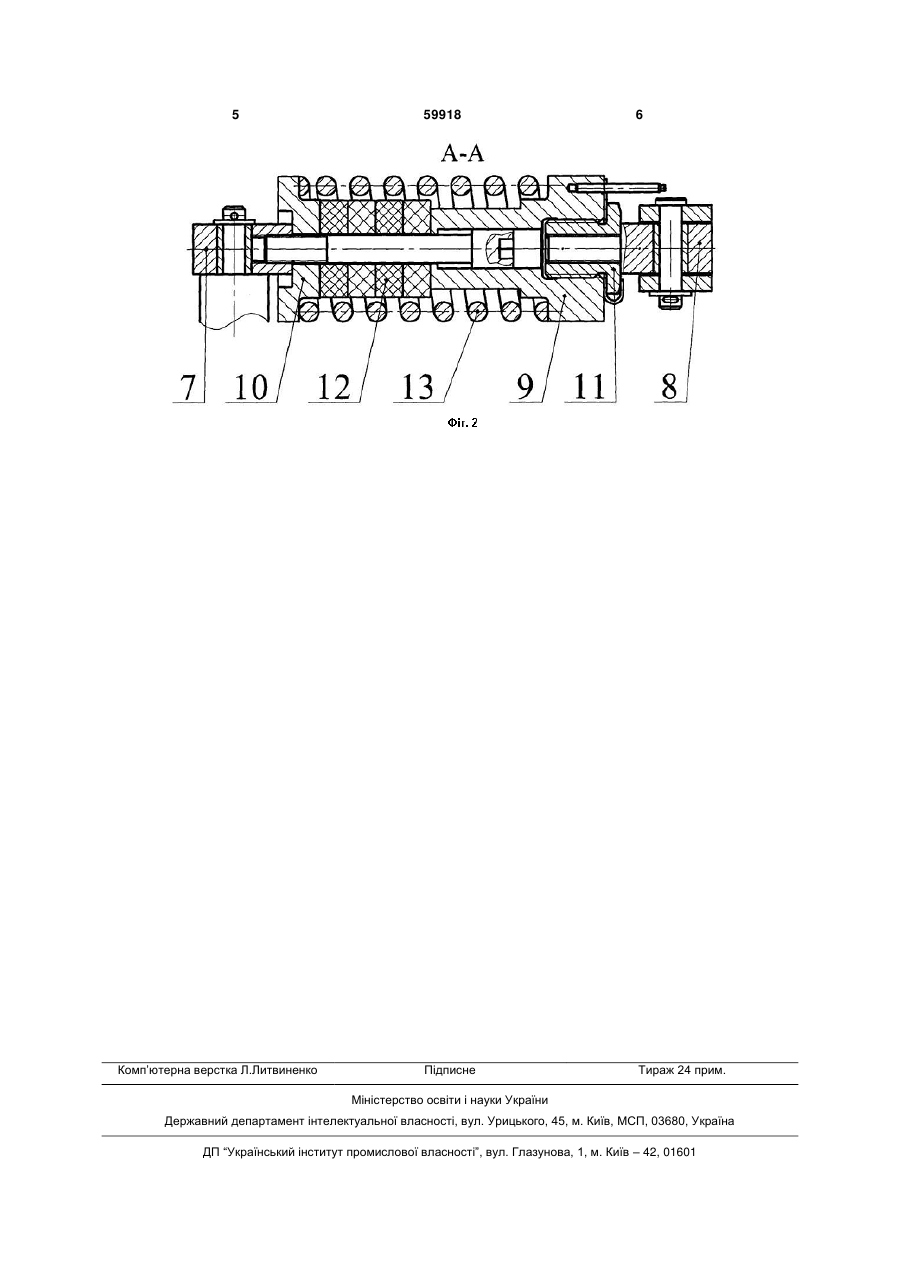

Роликоопора для рейкових провідників, що складається з основи, роликів з фасонними бандажами, пружного елемента та важелів, на яких кріпляться ролики, яка відрізняється тим, що пружний елемент виконано у вигляді пружинного амортизатора, який містить в собі вушка, пружину, упорну шайбу, регулювальну гайку, запобіжні гумові кільця. (19) (21) u201011923 (22) 08.10.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) АЛЕКСЄЄВ АНДРІЙ ЮРІЙОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ ГІРНИЧОРУДНОЇ ПРОМИСЛОВОСТІ "КРИВБАСПРОЕКТ" 3 двох сторін. Внаслідок цього відбувається позиціювання роликоопорами підйомних сосудів в горизонтальній площині. Пружина 13 амортизатора притискує ролики 1, 2 до провідника, що дозволяє згладжувати нерівності та гасити вібрації при роботі шахтного підйомника. Сила обтискування регулюється регулювальною гайкою 11 пружинного амортизатора. Така система дозволяє досить точно відрегулювати силу обтискування роликами провідника, що зменшує знос як рейок, так і бандажів роликів. У випадку виходу з ладу пружини 13 59918 4 передбачені запобіжні гумові кільця 12. Якщо пружина 13 перестає працювати, гумові кільця 12 продовжують виконувати її функцію, що дозволяє без аварійної зупинки допрацювати до ремонту роликоопори. Використання такої роликоопори для рейкових провідників з пружним амортизатором дозволяє більш плавно направлять підйомні сосуди при роботі вертикальних підйомників шахт та, як наслідок, знижує знос роликів та рейкових провідників. 5 Комп’ютерна верстка Л.Литвиненко 59918 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller carriage for rail guides
Автори англійськоюAleksieiev Andrii Yuriiovych
Назва патенту російськоюРоликоопора для рельсовых проводников
Автори російськоюАлексеев Андрей Юрьевич
МПК / Мітки
МПК: E21D 5/00, E21B 7/02, E21B 19/24
Мітки: роликоопора, провідників, рейкових
