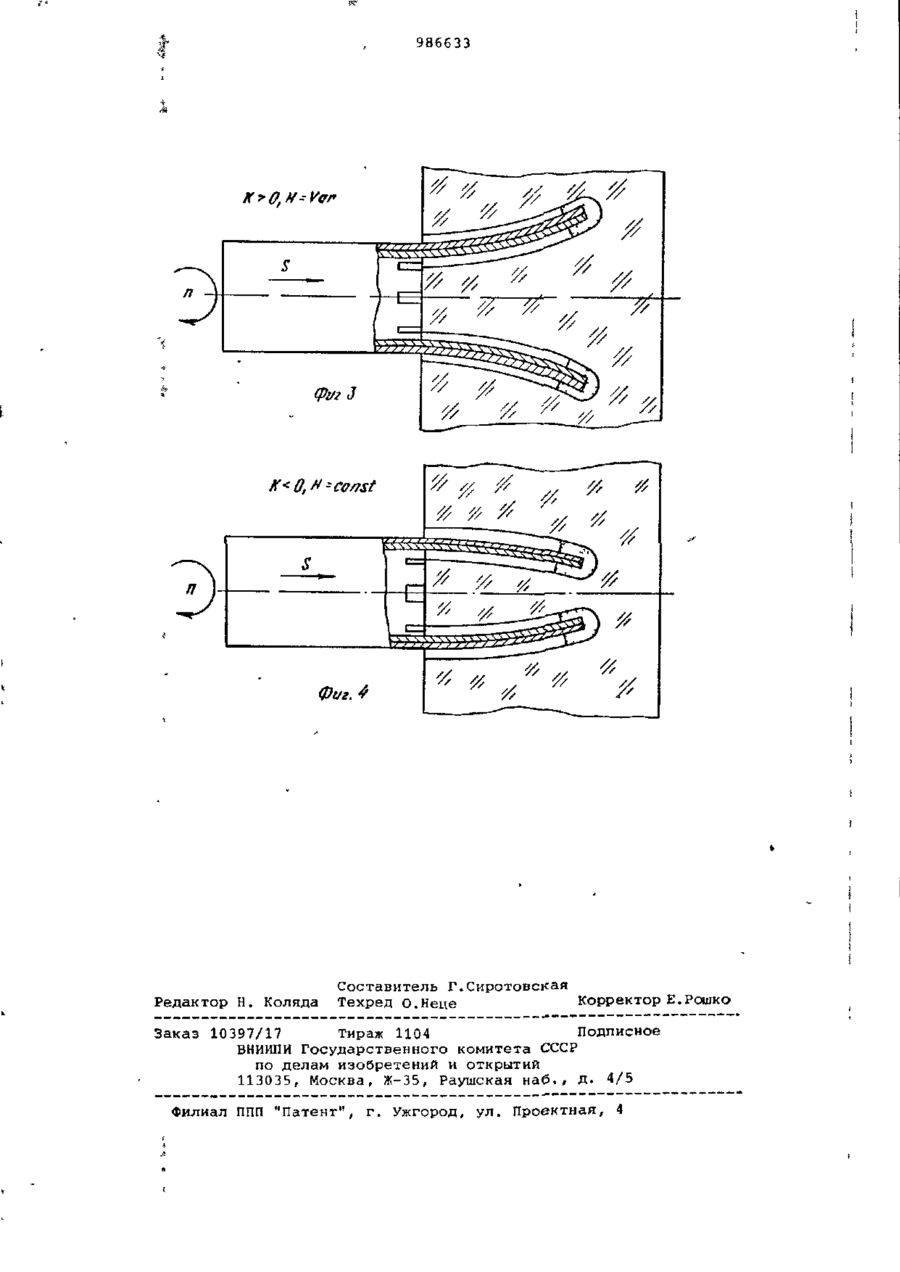

Союз Советских Социалистических Республик ния (її) 986633 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 914193 (22) Заявлено 2 7.05.81 (21) 3293034/25-08 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (23) Приоритет Опубликовано 07.01,83. Бюллетень № 1 (51|М.Кл.3 В 23 В 35/00 //В 23 В 51/04 (53|УДК 621.952 .04(083.8) Дата опубликования описания 0 7.0153 (72) Автор изобретения Г.П. Гречка (71)Заявитель (54) СВЕРЛО I На фиг. 1 представлена конструкИзобретение относится к области ция сверла; на фиг. 2 - вид А на обработки деталей из диэлектрических фиг. 1; на фиг, 3 - схема кольцевого материалов и может быть использовано сверления отверстия при воздействии при сверлении отверстий со сложной на инструмент переменного электромагбоковой поверхностью. нитного поля; на фиг. 4 - то же, при Известно сверло, состоящее из 0 , поЭта цель достигается тем, что наказанных на фиг. 3 и фиг. 4, необхоружный и внутренний слои выполнены иэ материалов, обладающих различными ко- 25 димо, чтобы внутренний слой 5 был выполнен из металла с большим коэфэффициентами магнитострикции, причем фициентом температурного расширения материалу с большим коэффициентом тепи малым коэффициентом магнитоструклового расширения соответствует малый ции (например, медь). В то же время коэффициент магнитогтрикции,и наобо30 наружный слой 6 должен обладать пророт. 986633 тивоположной комбинацией физических свойств, т.е. иметь максимальный коэффициент магнитострикции и минимальный коэффициент температурного линейного расширения (например, инвар). Если же поменять местами материалы слоев 5 и б, то знаки кривизны иэме1нятся--на обратные. Обработку осуществляют следующим образом. Рабочей части 2 сверла сообщают вращение и продольное перемещение в направлении оси обрабатываемого в детали отвехзстия и воздействуют переменным магнитным полем, возбуждаемым, например, токами высокой частоты, индуцирующими в корпусе сверла вихревые токи (токи Фуко) с нагревом рабочей части, В результате нагрева внутренний 5 и наружный 6 слои корпуса сверла расширяются на различную величину, что приводит к изгибам каждого элемента разрезанной рабочей части и перемещению сегментов 3 и алмазного слоя 4 по кольцевой траектории изменившегося радиуса по сравнению с первоначальным. Изменение в процессе сверления отверстия интенсивности воздействия магнитного поля позволяет постепенно увеличить диаметр сверления и получить отверстие переменного вдоль его оси диаметра. Извлечение сверла из отверстия осуществляют прекращением действия переменного поля и подвергают инструмент действию постоянного магнитного поля, в результате чего слой с большим' коэффициентом магнитострикции Фиг. / 10 20 25 30 35 будет изменяться больше, чем второй слой, поэтому изгиб каждого элемента разрезанной рабочей части и переметение алмазоносного слоя произойдет в направлении, противоположном предыдущему. Таким образом, благодаря подобранным коэффициентам температурного линейного расширения и коэффициентам магнитострикции биметаллических слоев достигается избирательное действие различных полей на разрезанные рабочие части и производится реверсирование направления пе-> ремещения режущих алмазоносных слоев сверла. Это позволяет реализовать в процессе сверления изготовление отверстий, образующая которых изменяется по самым сложным законам. Формула изобретения Сверло по авт.св. № 914193, о тл и ч а ю щ е е с я тем, что, с целью обеспечения сверления кольцевых отверстий, образующая которых ( представляет собой линию с переменным знаком кривизны, наружный и внутренний слои выполнены из материалов , обладающих различными коэффициентами магнитострикции, причем ма- * териалу с большим коэффициентом теплового расширения соответствует малый коэффициент магнитострикции и наоборот. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР f 914193, кл. В 23 В 35/00, 24.01.80. t Фи*. 2 986633 Фиг. 4 Редактор Н. Коляда Составитель Г.Сиротовская Техред о.Неце Корректор Е.Рошко Заказ 10397/17 Тираж 1104 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , Д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
