Фрезерний робочий орган різально-кидального типу
Номер патенту: 59933
Опубліковано: 10.06.2011
Автори: Хожило Максим Едуардович, Голубченко Олександр Іванович
Формула / Реферат
Фрезерний робочий орган різально-кидального типу, що містить приводний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, закріпленими на приводному валу симетрично відносно поздовжньої осі, який відрізняється тим, що у місці сходження гвинтових поверхонь встановлена радіальна лопать з різальним ножем, причому радіус різальної кромки ножа лопаті дорівнює радіусу різальних кромок ножів гвинтових поверхонь.
Текст

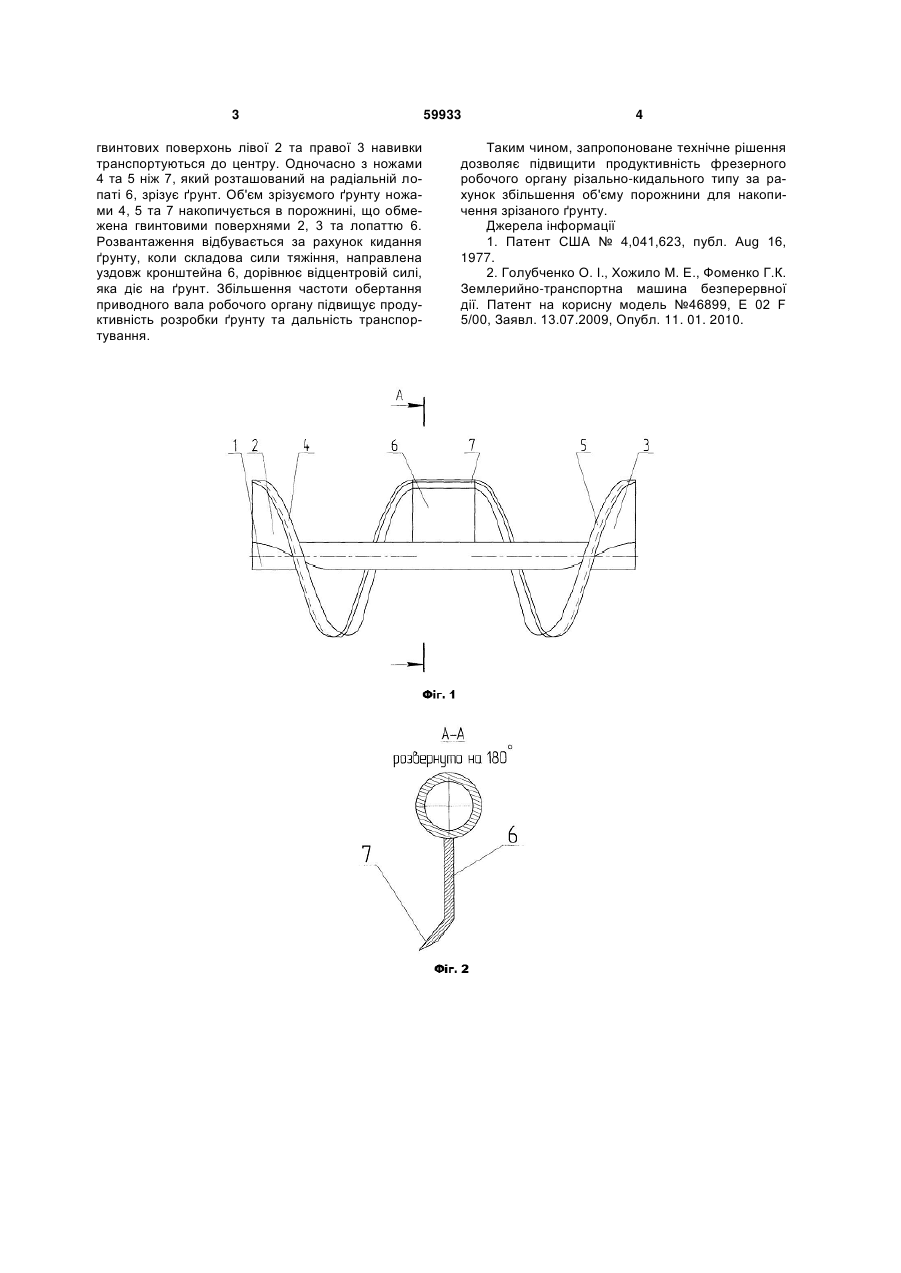

Фрезерний робочий орган різальнокидального типу, що містить приводний вал, гвинтові поверхні лівого та правого напряму навивки з ріжучими ножами, закріпленими на приводному валу симетрично відносно поздовжньої осі, який відрізняється тим, що у місці сходження гвинтових поверхонь встановлена радіальна лопать з різальним ножем, причому радіус різальної кромки ножа лопаті дорівнює радіусу різальних кромок ножів гвинтових поверхонь. (19) (21) u201012340 (22) 19.10.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) ГОЛУБЧЕНКО ОЛЕКСАНДР ІВАНОВИЧ, ХОЖИЛО МАКСИМ ЕДУАРДОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ" 3 гвинтових поверхонь лівої 2 та правої 3 навивки транспортуються до центру. Одночасно з ножами 4 та 5 ніж 7, який розташований на радіальній лопаті 6, зрізує ґрунт. Об'єм зрізуємого ґрунту ножами 4, 5 та 7 накопичується в порожнині, що обмежена гвинтовими поверхнями 2, 3 та лопаттю 6. Розвантаження відбувається за рахунок кидання ґрунту, коли складова сили тяжіння, направлена уздовж кронштейна 6, дорівнює відцентровій силі, яка діє на ґрунт. Збільшення частоти обертання приводного вала робочого органу підвищує продуктивність розробки ґрунту та дальність транспортування. 59933 4 Таким чином, запропоноване технічне рішення дозволяє підвищити продуктивність фрезерного робочого органу різально-кидального типу за рахунок збільшення об'єму порожнини для накопичення зрізаного ґрунту. Джерела інформації 1. Патент США № 4,041,623, публ. Aug 16, 1977. 2. Голубченко О. І., Хожило М. Е., Фоменко Г.К. Землерийно-транспортна машина безперервної дії. Патент на корисну модель №46899, Е 02 F 5/00, Заявл. 13.07.2009, Опубл. 11. 01. 2010. 5 Комп’ютерна верстка М. Мацело 59933 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutterhead of cutting-throwing type
Автори англійськоюHolubchenko Oleksandr Ivanovych, Khozhylo Maksym Eduardovych
Назва патенту російськоюФрезерный рабочий орган резательно-метательного типа
Автори російськоюГолубченко Александр Иванович, Хожило Максим Эдуардович
МПК / Мітки
МПК: E02F 5/04
Мітки: типу, робочий, різально-кидального, орган, фрезерний
