Інформаційна система

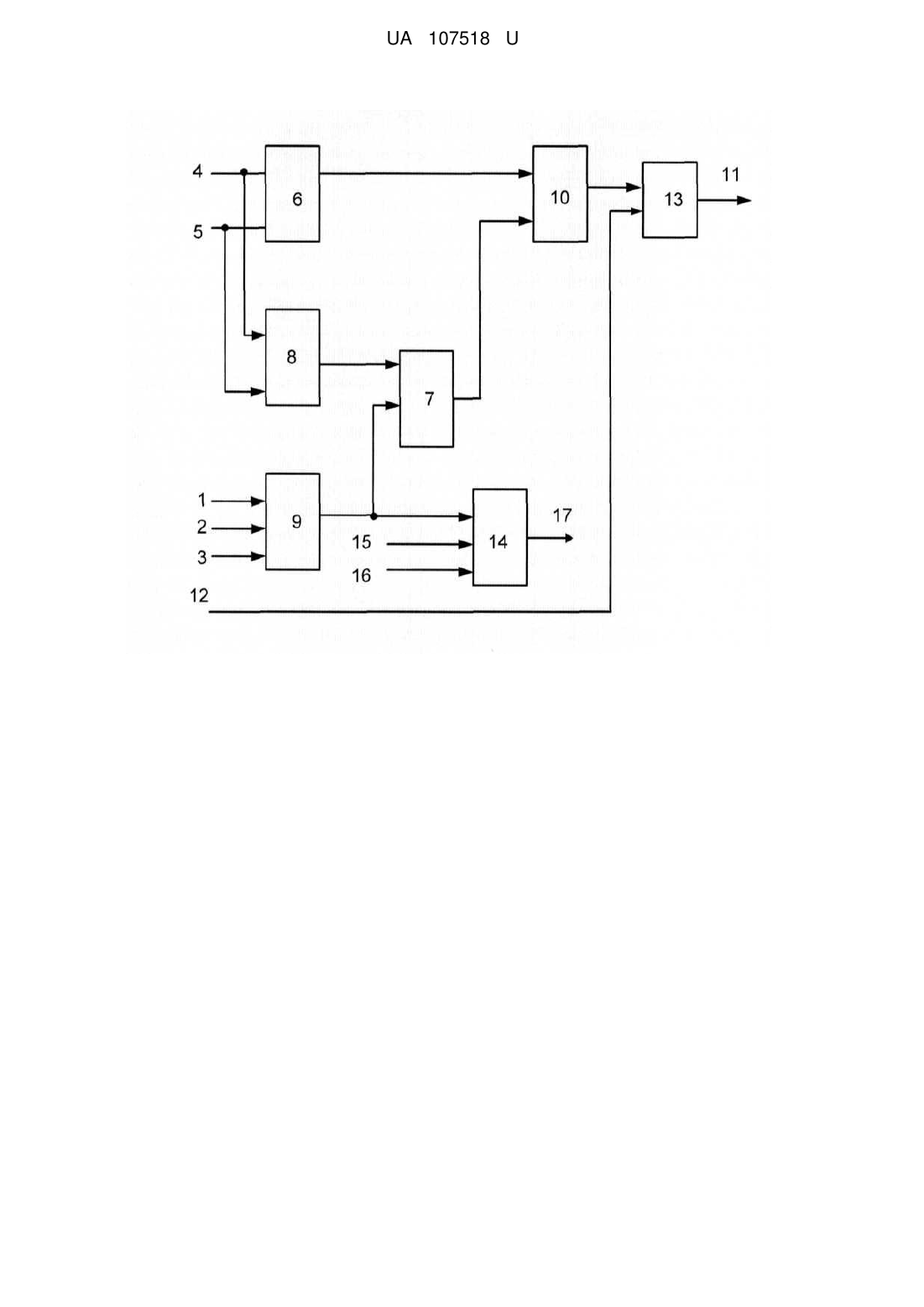

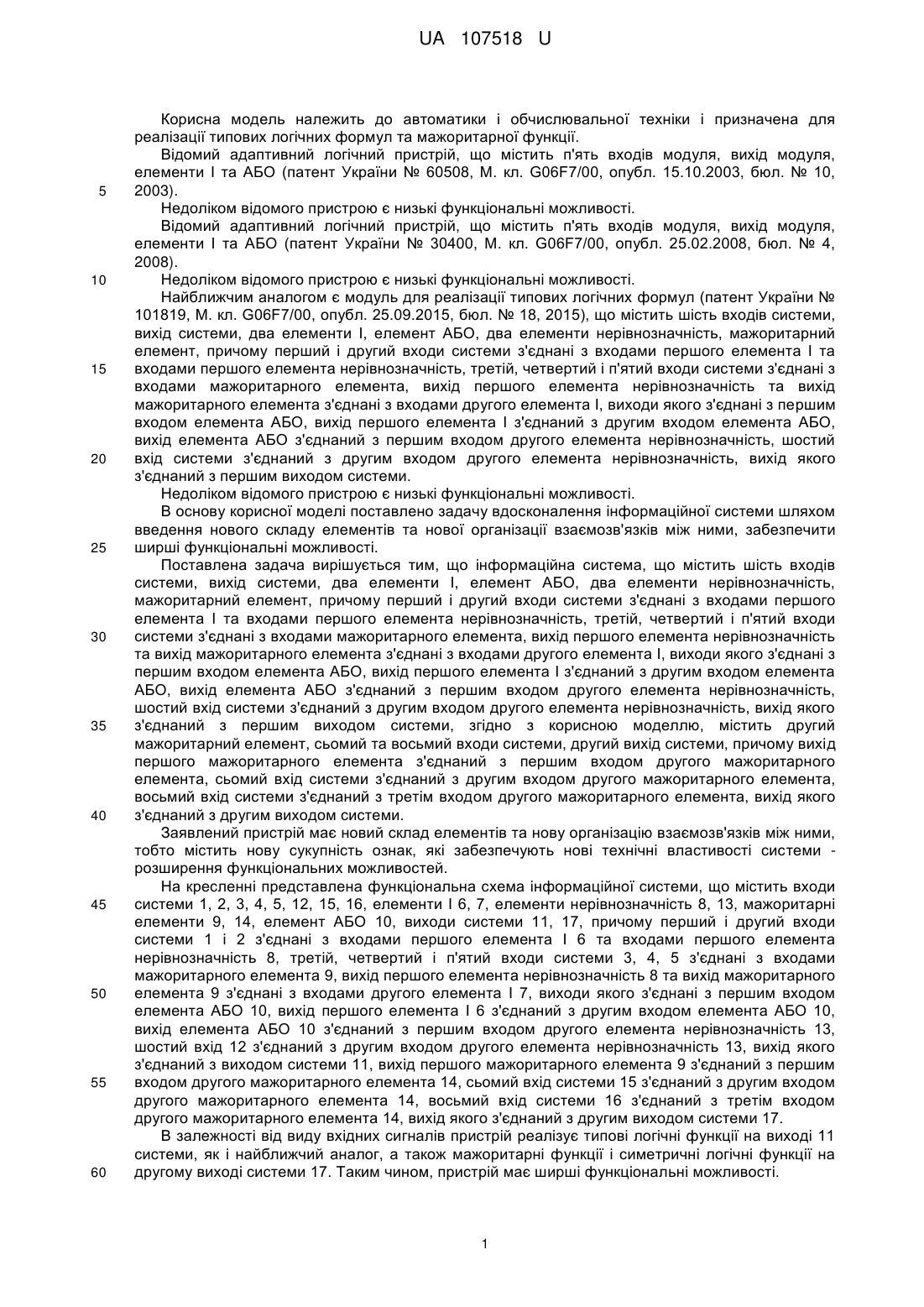

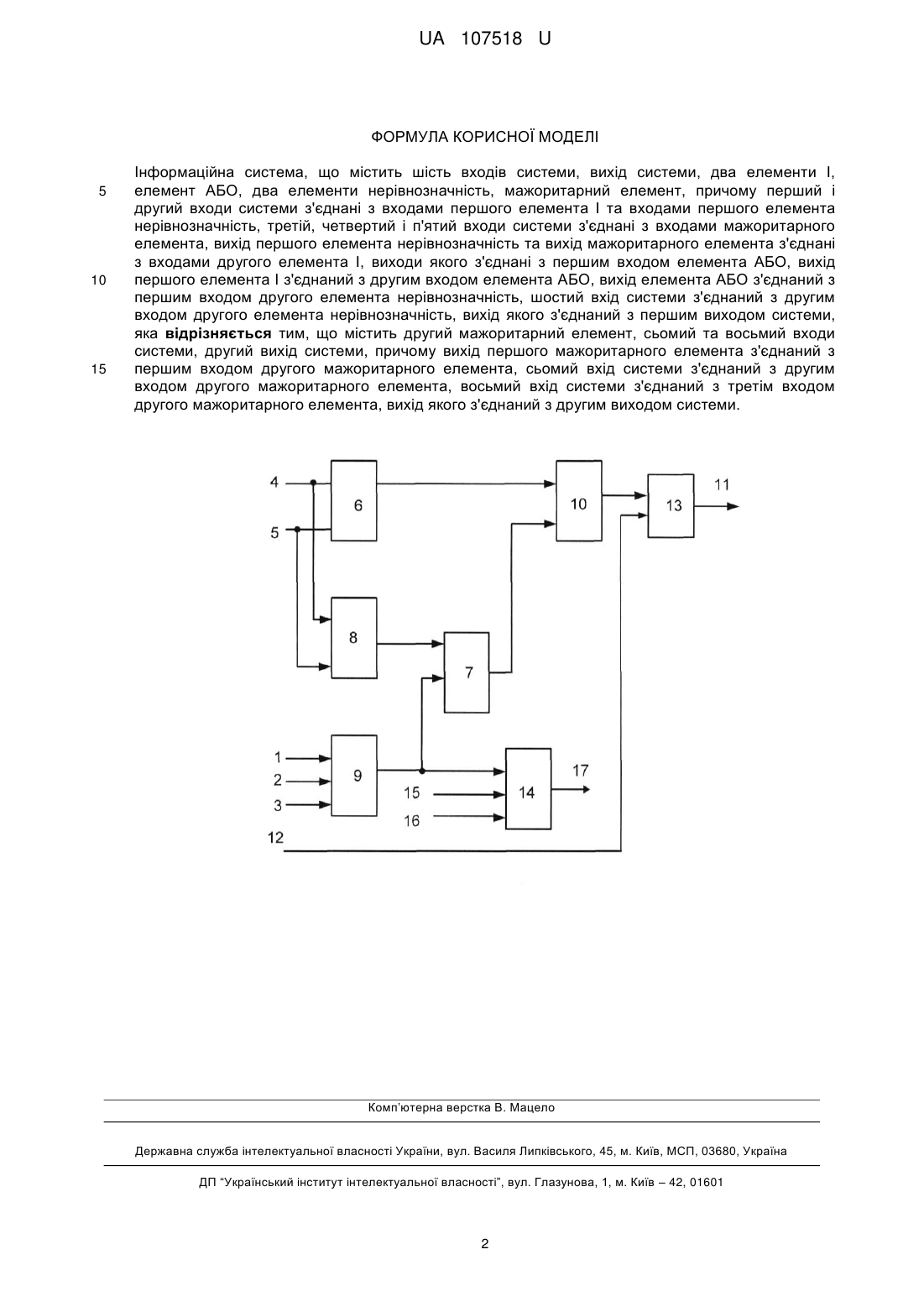

Реферат: Інформаційна система містить вісім входів системи, два виходи системи, елементи І, АБО, нерівнозначність, два мажоритарних елементи. UA 107518 U (12) UA 107518 U UA 107518 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики і обчислювальної техніки і призначена для реалізації типових логічних формул та мажоритарної функції. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО (патент України № 60508, М. кл. G06F7/00, опубл. 15.10.2003, бюл. № 10, 2003). Недоліком відомого пристрою є низькі функціональні можливості. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО (патент України № 30400, М. кл. G06F7/00, опубл. 25.02.2008, бюл. № 4, 2008). Недоліком відомого пристрою є низькі функціональні можливості. Найближчим аналогом є модуль для реалізації типових логічних формул (патент України № 101819, М. кл. G06F7/00, опубл. 25.09.2015, бюл. № 18, 2015), що містить шість входів системи, вихід системи, два елементи І, елемент АБО, два елементи нерівнозначність, мажоритарний елемент, причому перший і другий входи системи з'єднані з входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи системи з'єднані з входами мажоритарного елемента, вихід першого елемента нерівнозначність та вихід мажоритарного елемента з'єднані з входами другого елемента І, виходи якого з'єднані з першим входом елемента АБО, вихід першого елемента І з'єднаний з другим входом елемента АБО, вихід елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід системи з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з першим виходом системи. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення інформаційної системи шляхом введення нового складу елементів та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що інформаційна система, що містить шість входів системи, вихід системи, два елементи І, елемент АБО, два елементи нерівнозначність, мажоритарний елемент, причому перший і другий входи системи з'єднані з входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи системи з'єднані з входами мажоритарного елемента, вихід першого елемента нерівнозначність та вихід мажоритарного елемента з'єднані з входами другого елемента І, виходи якого з'єднані з першим входом елемента АБО, вихід першого елемента І з'єднаний з другим входом елемента АБО, вихід елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід системи з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з першим виходом системи, згідно з корисною моделлю, містить другий мажоритарний елемент, сьомий та восьмий входи системи, другий вихід системи, причому вихід першого мажоритарного елемента з'єднаний з першим входом другого мажоритарного елемента, сьомий вхід системи з'єднаний з другим входом другого мажоритарного елемента, восьмий вхід системи з'єднаний з третім входом другого мажоритарного елемента, вихід якого з'єднаний з другим виходом системи. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості системи розширення функціональних можливостей. На кресленні представлена функціональна схема інформаційної системи, що містить входи системи 1, 2, 3, 4, 5, 12, 15, 16, елементи І 6, 7, елементи нерівнозначність 8, 13, мажоритарні елементи 9, 14, елемент АБО 10, виходи системи 11, 17, причому перший і другий входи системи 1 і 2 з'єднані з входами першого елемента І 6 та входами першого елемента нерівнозначність 8, третій, четвертий і п'ятий входи системи 3, 4, 5 з'єднані з входами мажоритарного елемента 9, вихід першого елемента нерівнозначність 8 та вихід мажоритарного елемента 9 з'єднані з входами другого елемента І 7, виходи якого з'єднані з першим входом елемента АБО 10, вихід першого елемента І 6 з'єднаний з другим входом елемента АБО 10, вихід елемента АБО 10 з'єднаний з першим входом другого елемента нерівнозначність 13, шостий вхід 12 з'єднаний з другим входом другого елемента нерівнозначність 13, вихід якого з'єднаний з виходом системи 11, вихід першого мажоритарного елемента 9 з'єднаний з першим входом другого мажоритарного елемента 14, сьомий вхід системи 15 з'єднаний з другим входом другого мажоритарного елемента 14, восьмий вхід системи 16 з'єднаний з третім входом другого мажоритарного елемента 14, вихід якого з'єднаний з другим виходом системи 17. В залежності від виду вхідних сигналів пристрій реалізує типові логічні функції на виході 11 системи, як і найближчий аналог, а також мажоритарні функції і симетричні логічні функції на другому виході системи 17. Таким чином, пристрій має ширші функціональні можливості. 1 UA 107518 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Інформаційна система, що містить шість входів системи, вихід системи, два елементи І, елемент АБО, два елементи нерівнозначність, мажоритарний елемент, причому перший і другий входи системи з'єднані з входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи системи з'єднані з входами мажоритарного елемента, вихід першого елемента нерівнозначність та вихід мажоритарного елемента з'єднані з входами другого елемента І, виходи якого з'єднані з першим входом елемента АБО, вихід першого елемента І з'єднаний з другим входом елемента АБО, вихід елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід системи з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з першим виходом системи, яка відрізняється тим, що містить другий мажоритарний елемент, сьомий та восьмий входи системи, другий вихід системи, причому вихід першого мажоритарного елемента з'єднаний з першим входом другого мажоритарного елемента, сьомий вхід системи з'єднаний з другим входом другого мажоритарного елемента, восьмий вхід системи з'єднаний з третім входом другого мажоритарного елемента, вихід якого з'єднаний з другим виходом системи. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
