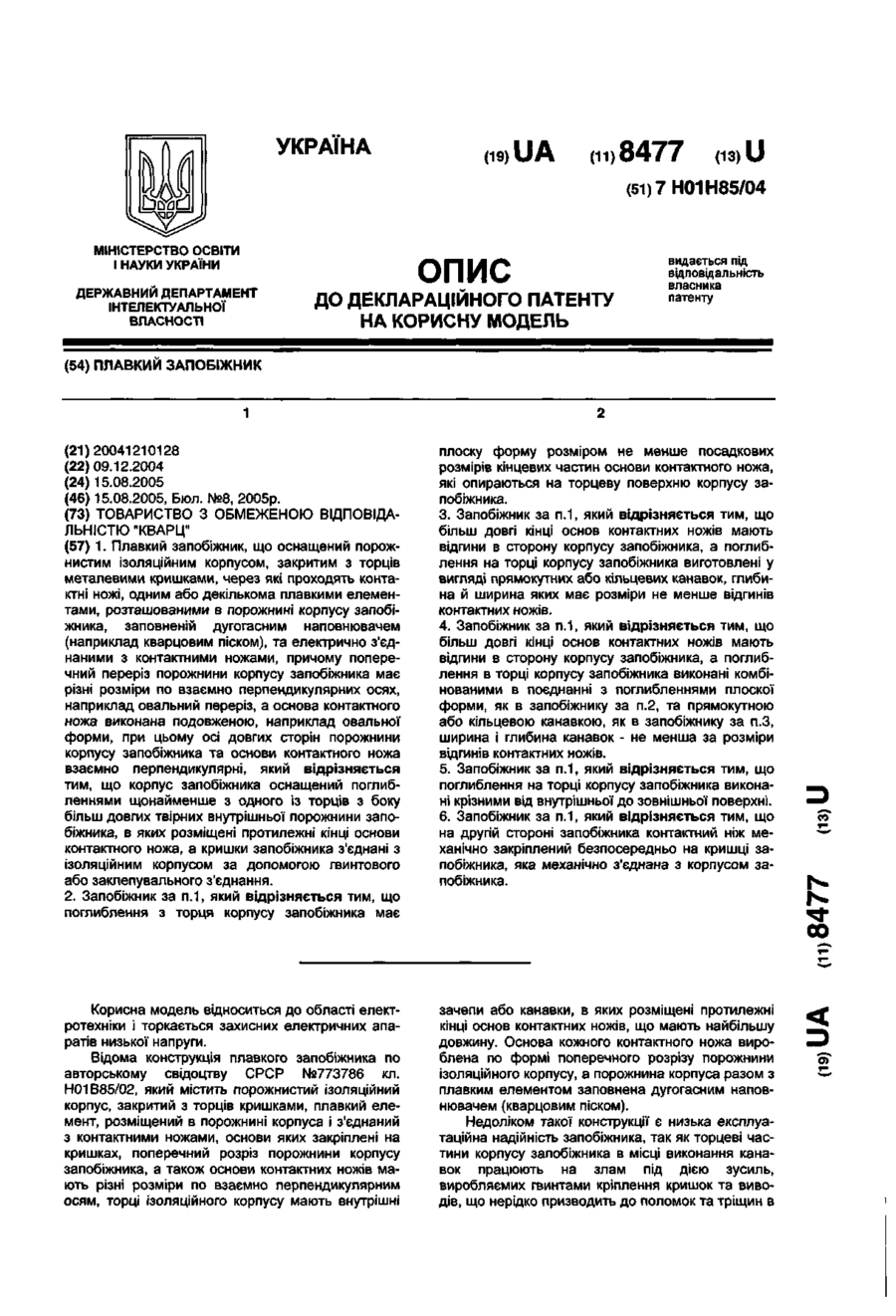

Плавкий запобіжник

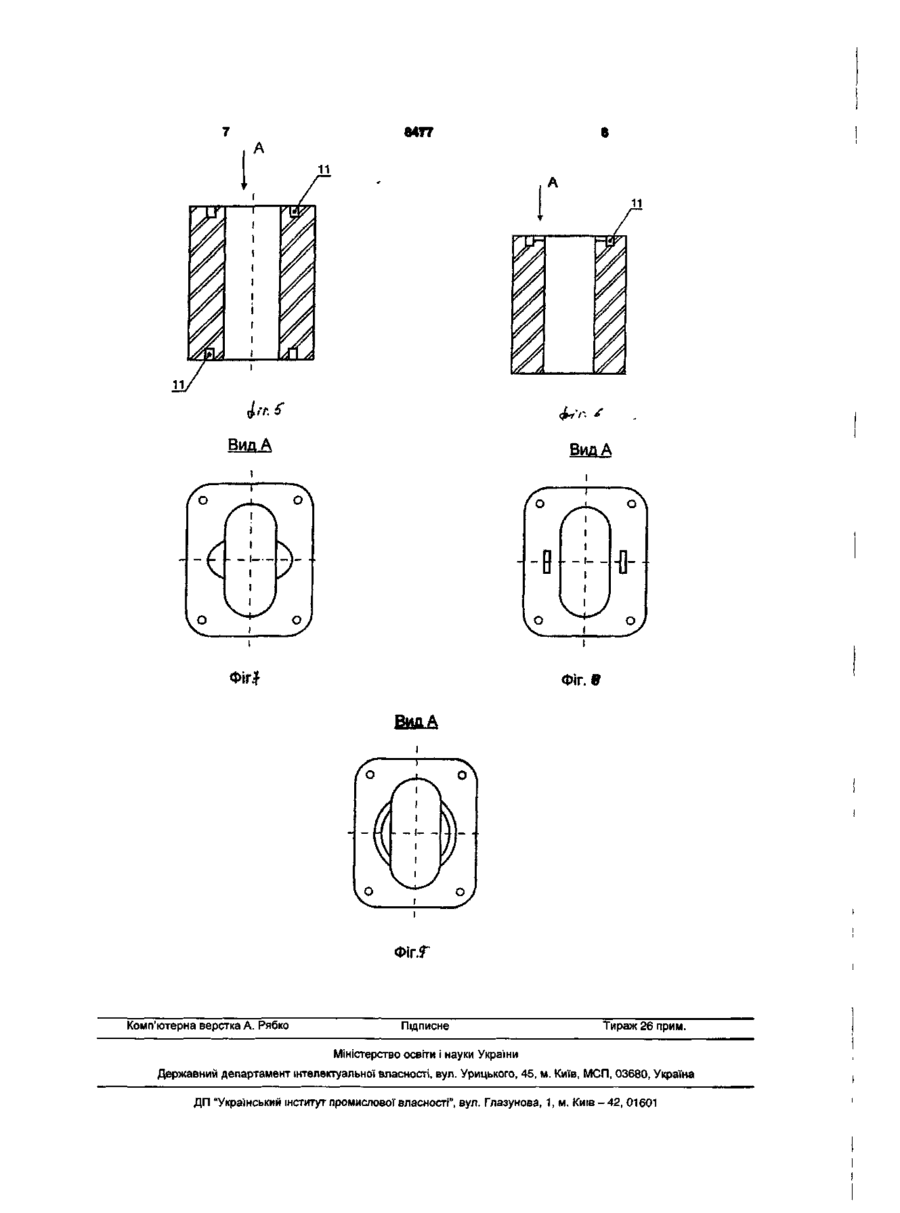

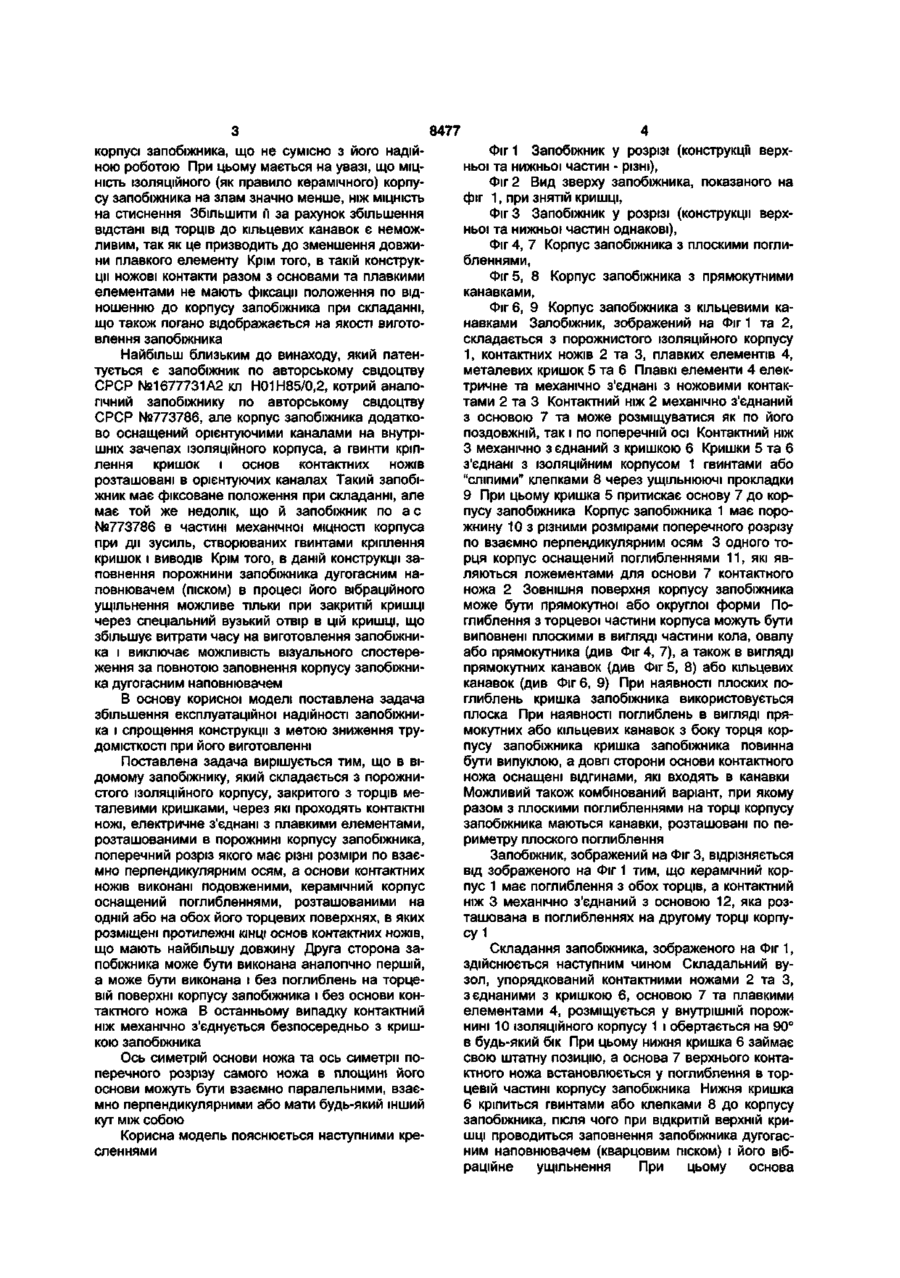

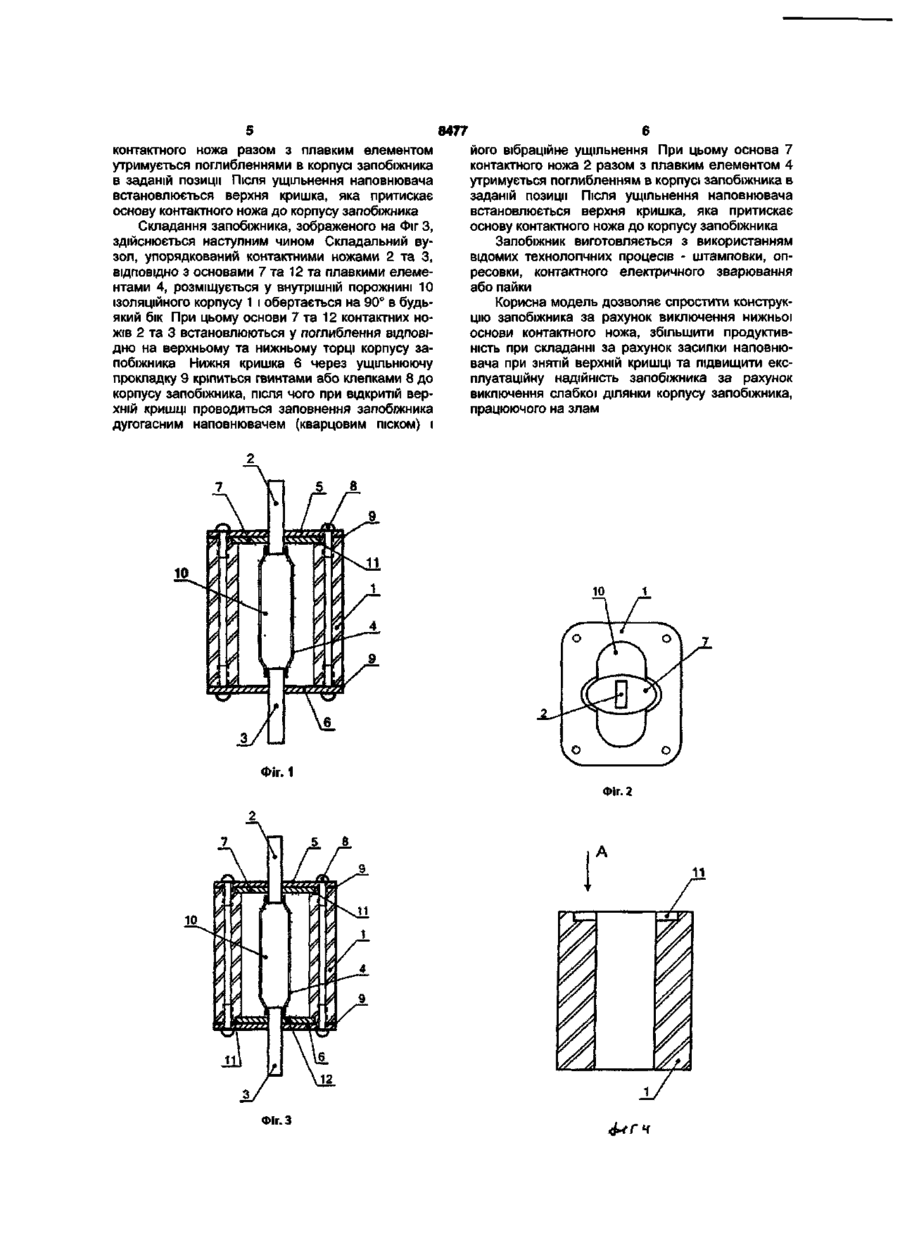

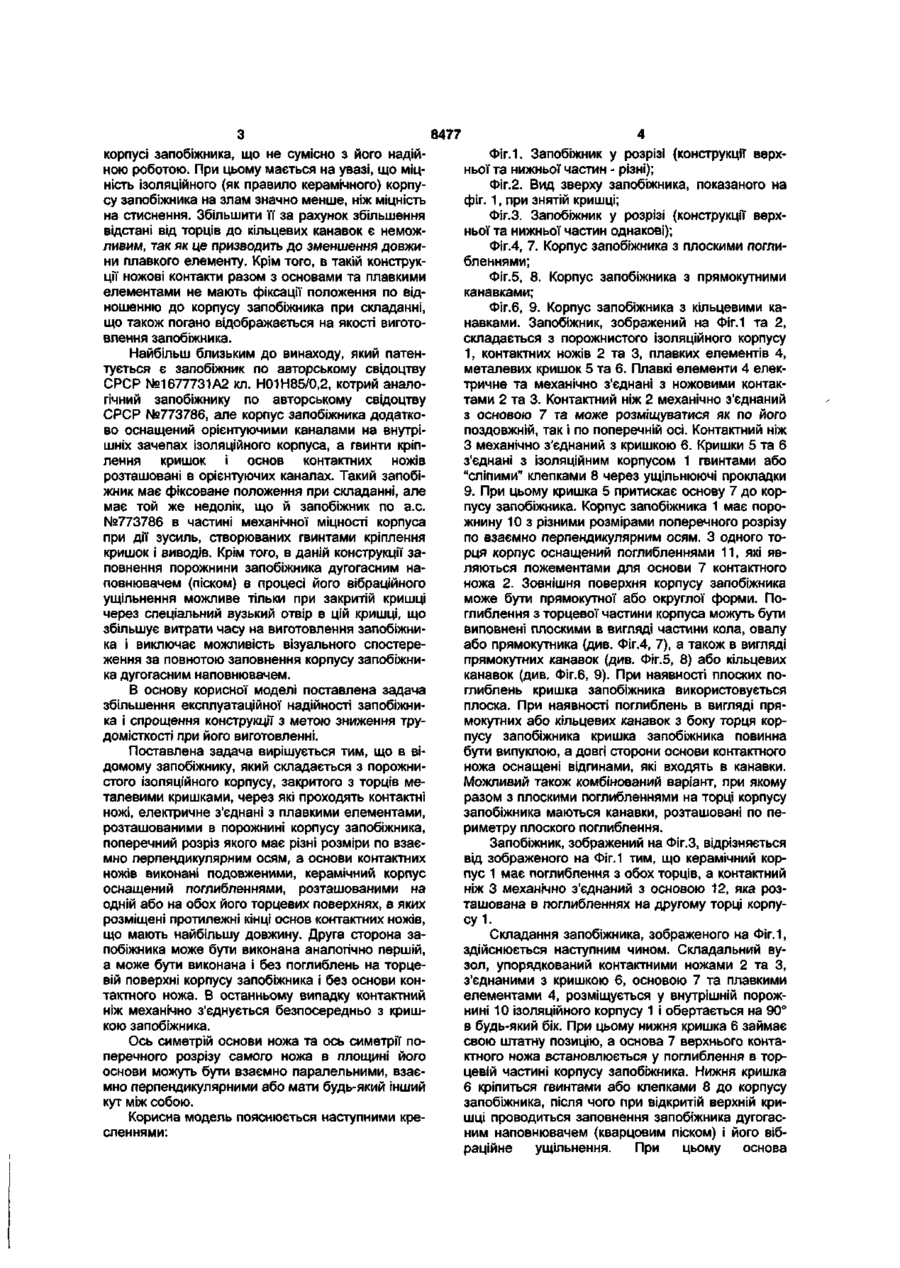

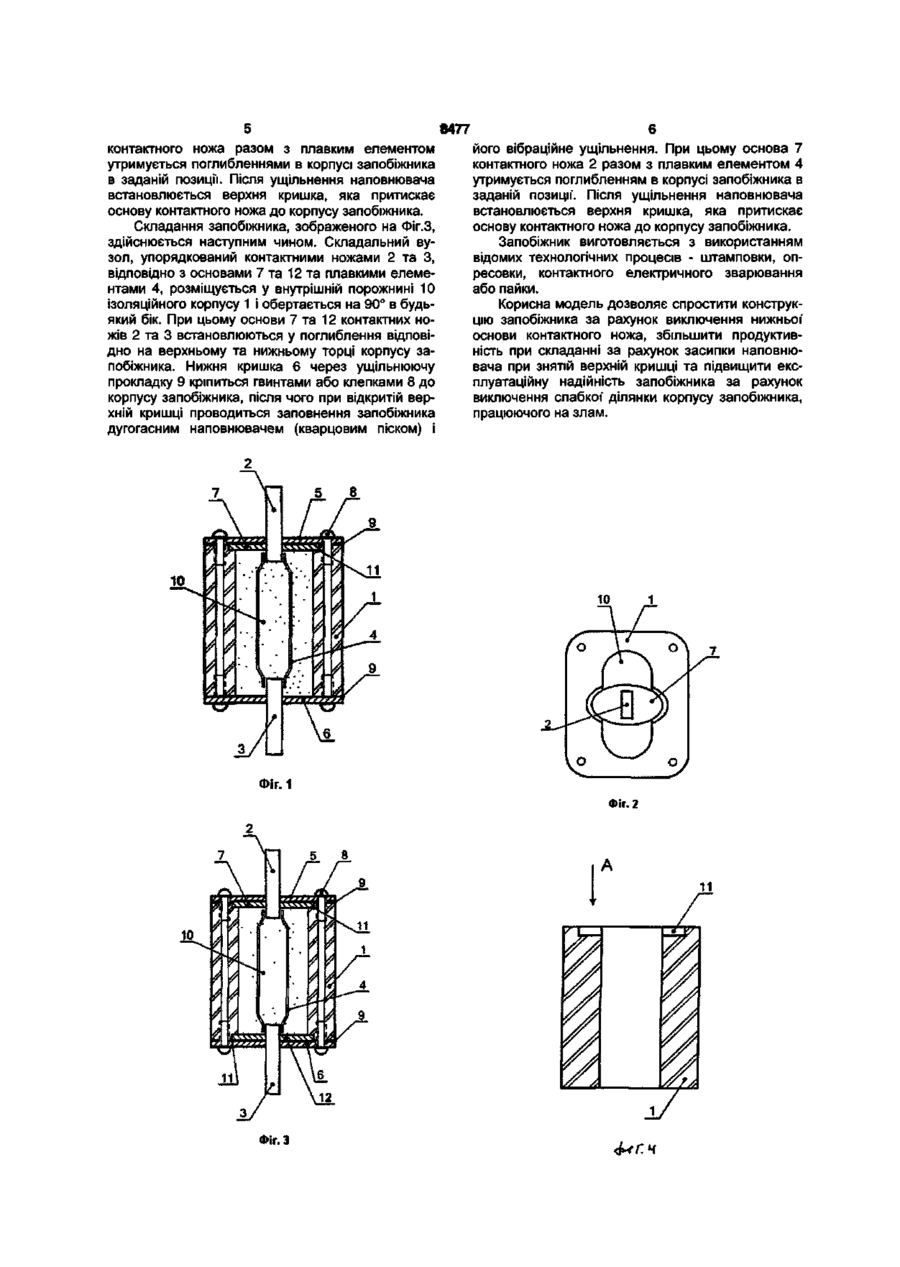

1. Плавкий запобіжник, що оснащений порожнистим ізоляційним корпусом, закритим з торців металевими кришками, через які проходять контактні ножі, одним або декількома плавкими елементами, розташованими в порожнині корпусу запобіжника, заповненій дугогасним наповнювачем (наприклад кварцовим піском), та електрично з'єднаними з контактними ножами, причому поперечний переріз порожнини корпусу запобіжника має різні розміри по взаємно перпендикулярних осях, наприклад овальний переріз, а основа контактного ножа виконана подовженою, наприклад овальної форми, при цьому осі довгих сторін порожнини корпусу запобіжника та основи контактного ножа взаємно перпендикулярні, який відрізняється тим, що корпус запобіжника оснащений поглибленнями щонайменше з одного із торців з боку більш довгих твірних внутрішньої порожнини запобіжника, в яких розміщені протилежні кінці основи контактного ножа, а кришки запобіжника з'єднані з ізоляційним корпусом за допомогою гвинтового або заклепувального з'єднання. 2. Запобіжник за п.1, який відрізняється тим, що поглиблення з торця корпусу запобіжника має плоску форму розміром не менше посадкових розмірів кінцевих частин основи контактного ножа, які опираються на торцеву поверхню корпусу запобіжника. 3. Запобіжник за п.1, який відрізняється тим, що більш довгі кінці основ контактних ножів мають відгини в сторону корпусу запобіжника, а поглиблення на торці корпусу запобіжника виготовлені у вигляді прямокутних або кільцевих канавок, глибина й ширина яких має розміри не менше відгинів контактних ножів. 4. Запобіжник за п.1, який відрізняється тим, що більш довгі кінці основ контактних ножів мають відгини в сторону корпусу запобіжника, а поглиблення в торці корпусу запобіжника виконані комбінованими в поєднанні з поглибленнями плоскої форми, як в запобіжнику за п.2, та прямокутною або кільцевою канавкою, як в запобіжнику за п.З, ширина і глибина канавок - не менша за розміри відгинів контактних ножів. 5. Запобіжник за п.1, який відрізняється тим, що поглиблення на торці корпусу запобіжника виконані крізними від внутрішньої до зовнішньої поверхні. 6. Запобіжник за п.1, який відрізняється тим, що на другій стороні запобіжника контактний ніж механічно закріплений безпосередньо на кришці запобіжника, яка механічно з'єднана з корпусом запобіжника. со 00 Корисна модель відноситься до області електротехніки і торкається захисних електричних апаратів низької напруги. Відома конструкція плавкого запобіжника по авторському свідоцтву СРСР №773786 кл. Н01В85/02, який містить порожнистий ізоляційний корпус, закритий з торців кришками, плавкий елемент, розміщений в порожнині корпуса і з'єднаний з контактними ножами, основи яких закріплені на кришках, поперечний розріз порожнини корпусу запобіжника, а також основи контактних ножів мають різні розміри по взаємно перпендикулярним осям, торці ізоляційного корпусу мають внутрішні зачепи або канавки, в яких розміщені протилежні кінці основ контактних ножів, що мають найбільшу довжину. Основа кожного контактного ножа вироблена по формі поперечного розрізу порожнини ізоляційного корпусу, а порожнина корпуса разом з плавким елементом заповнена дугогасним наповнювачем (кварцовим піском). Недоліком такої конструкції є низька експлуатаційна надійність запобіжника, так як торцеві частини корпусу запобіжника в місці виконання канавок працюють на злам під дією зусиль, виробляємих гвинтами кріплення кришок та виводів, що нерідко призводить до поломок та тріщин в о> 8477 корпусі запобіжника, що не сумісно з його надійною роботою. При цьому мається на увазі, що міцність ізоляційного (як правило керамічного) корпусу запобіжника на злам значно менше, ніж міцність на стиснення. Збільшити її за рахунок збільшення відстані від торців до кільцевих канавок є неможливим, так як це призводить до зменшення довжини плавкого елементу. Крім того, в такій конструкції ножові контакти разом з основами та плавкими елементами не мають фіксації положення по відношенню до корпусу запобіжника при складанні, що також погано відображається на якості виготовлення запобіжника. Найбільш близьким до винаходу, який патентується є запобіжник по авторському свідоцтву СРСР №1677731А2 кл. Н01Н85/0,2, котрий аналогічний запобіжнику по авторському свідоцтву СРСР №773786, але корпус запобіжника додатково оснащений орієнтуючими каналами на внутрішніх зачепах ізоляційного корпуса, а гвинти кріплення кришок і основ контактних ножів розташовані в орієнтуючих каналах. Такий запобіжник має фіксоване положення при складанні, але має той же недолік, що й запобіжник по а.с. №773786 в частині механічної міцності корпуса при дії зусиль, створюваних гвинтами кріплення кришок і виводів. Крім того, в даній конструкції заповнення порожнини запобіжника дугогасним наповнювачем (піском) в процесі його вібраційного ущільнення можливе тільки при закритій кришці через спеціальний вузький отвір в цій кришці, що збільшує витрати часу на виготовлення запобіжника і виключає можливість візуального спостереження за повнотою заповнення корпусу запобіжника дугогасним наповнювачем. В основу корисної моделі поставлена задача збільшення експлуатаційної надійності запобіжника і спрощення конструкції з метою зниження трудомісткості при його виготовленні. Поставлена задача вирішується тим, що в відомому запобіжнику, який складається з порожнистого ізоляційного корпусу, закритого з торців металевими кришками, через які проходять контактні ножі, електричне з'єднані з плавкими елементами, розташованими в порожнині корпусу запобіжника, поперечний розріз якого має різні розміри по взаємно перпендикулярним осям, а основи контактних ножів виконані подовженими, керамічний корпус оснащений поглибленнями, розташованими на одній або на обох його торцевих поверхнях, в яких розміщені протилежні кінці основ контактних ножів, що мають найбільшу довжину. Друга сторона запобіжника може бути виконана аналогічно першій, а може бути виконана і без поглиблень на торцевій поверхні корпусу запобіжника і без основи контактного ножа. В останньому випадку контактний ніж механічно з'єднується безпосередньо з кришкою запобіжника. Ось симетрій основи ножа та ось симетрії поперечного розрізу самого ножа в площині його основи можуть бути взаємно паралельними, взаємно перпендикулярними або мати будь-який інший кут між собою. Корисна модель пояснюється наступними кресленнями: Фіг.1. Запобіжник у розрізі (конструкції верхньої та нижньої частин - різні); Фіг.2. Вид зверху запобіжника, показаного на фіг. 1, при знятій кришці; Фіг.З. Запобіжник у розрізі (конструкції верхньої та нижньої частин однакові); Фіг.4, 7. Корпус запобіжника з плоскими поглибленнями; Фіг.5, 8. Корпус запобіжника з прямокутними канавками; Фіг.6, 9. Корпус запобіжника з кільцевими канавками. Запобіжник, зображений на Фіг. 1 та 2, складається з порожнистого ізоляційного корпусу 1, контактних ножів 2 та 3, плавких елементів 4, металевих кришок 5 та 6. Плавкі елементи 4 електричне та механічно з'єднані з ножовими контактами 2 та 3. Контактний ніж 2 механічно з'єднаний з основою 7 та може розміщуватися як по його поздовжній, так і по поперечній осі. Контактний ніж З механічно з'єднаний з кришкою 6. Кришки 5 та 6 з'єднані з ізоляційним корпусом 1 гвинтами або "сліпими" клепками 8 через ущільнюючі прокладки 9. При цьому кришка 5 притискає основу 7 до корпусу запобіжника. Корпус запобіжника 1 має порожнину 10 з різними розмірами поперечного розрізу по взаємно перпендикулярним осям. З одного торця корпус оснащений поглибленнями 11, які являються ложементами для основи 7 контактного ножа 2. Зовнішня поверхня корпусу запобіжника може бути прямокутної або округлої форми. Поглиблення з торцевої частини корпуса можуть бути виповнені плоскими в вигляді частини кола, овалу або прямокутника (див. Фіг.4, 7), а також в вигляді прямокутних канавок (див. Фіг.5, 8) або кільцевих канавок (див. Фіг.6, 9). При наявності плоских поглиблень кришка запобіжника використовується плоска. При наявності поглиблень в вигляді прямокутних або кільцевих канавок з боку торця корпусу запобіжника кришка запобіжника повинна бути випуклою, а довгі сторони основи контактного ножа оснащені відгинами, які входять в канавки. Можливий також комбінований варіант, при якому разом з плоскими поглибленнями на торці корпусу запобіжника маються канавки, розташовані по периметру плоского поглиблення. Запобіжник, зображений на Фіг.З, відрізняється від зображеного на Фіг. 1 тим, що керамічний корпус 1 має поглиблення з обох торців, а контактний ніж 3 механічно з'єднаний з основою 12, яка розташована в поглибленнях на другому торці корпусу 1. Складання запобіжника, зображеного на Фіг. 1, здійснюється наступним чином. Складальний вузол, упорядкований контактними ножами 2 та З, з'єднаними з кришкою 6, основою 7 та плавкими елементами 4, розміщується у внутрішній порожнині 10 ізоляційного корпусу 1 і обертається на 90° в будь-який бік. При цьому нижня кришка 6 займає свою штатну позицію, а основа 7 верхнього контактного ножа встановлюється у поглиблення в торцевій частині корпусу запобіжника. Нижня кришка 6 кріпиться гвинтами або клепками 8 до корпусу запобіжника, після чого при відкритій верхній кришці проводиться заповнення запобіжника дугогасним наповнювачем (кварцовим піском) і його вібраційне ущільнення. При цьому основа 8477 контактного ножа разом з плавким елементом утримується поглибленнями в корпусі запобіжника в заданій позиції Після ущільнення наповнювача встановлюється верхня кришка, яка притискає основу контактного ножа до корпусу запобіжника Складання запобіжника, зображеного на Фіг З, здійснюється наступним чином Складальний вузол, упорядкований контактними ножами 2 та З, ВІДПОВІДНО з основами 7 та 12 та плавкими елементами 4, розміщується у внутрішній порожнині 10 ІЗОЛЯЦІЙНОГО корпусу 1 і обертається на 90° в будьякий бік При цьому основи 7 та 12 контактних ножів 2 та 3 встановлюються у поглиблення ВІДПОВІДНО на верхньому та нижньому торці корпусу запобіжника Нижня кришка 6 через ущільнюючу прокладку 9 кріпиться гвинтами або клепками 8 до корпусу запобіжника, після чого при відкритій верхній кришці проводиться заповнення запобіжника дугогасним наповнювачем (кварцовим піском) і його вібраційне ущільнення При цьому основа 7 контактного ножа 2 разом з плавким елементом 4 утримується поглибленням в корпусі запобіжника в заданій позиції Після ущільнення наповнювача встановлюється верхня кришка, яка притискає основу контактного ножа до корпусу запобіжника Запобіжник виготовляється з використанням відомих технологічних процесів - штамповки, опресовки, контактного електричного зварювання або пайки Корисна модель дозволяє спростити конструкцію запобіжника за рахунок виключення нижньої основи контактного ножа, збільшити продуктивність при складанні за рахунок засипки наповнювача при знятій верхній кришці та підвищити експлуатаційну надійність запобіжника за рахунок виключення слабкої ділянки корпусу запобіжника, працюючого на злам 10 1 Фіг. 1 Фіг. 2 А 11 У у Z Фіг. З 8477 11 и У* У, У/ z Z ВидА о о^ і _ ( 1 |__. _ В 1 •О ! .о О J Фіг.* Вид А ФігГ Комп'ютерна верстка А. Рябко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
