Комплексний прискорювач газових потоків

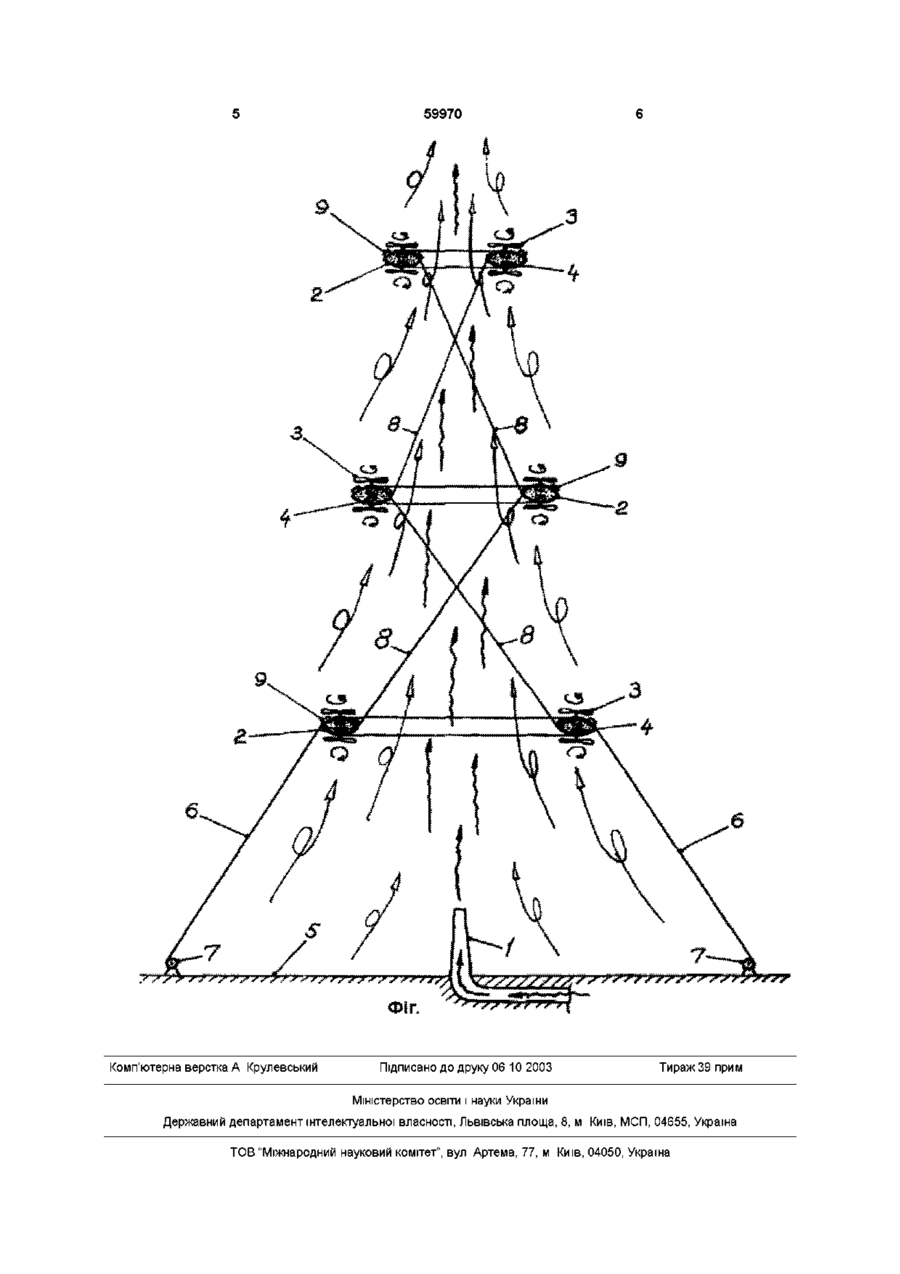

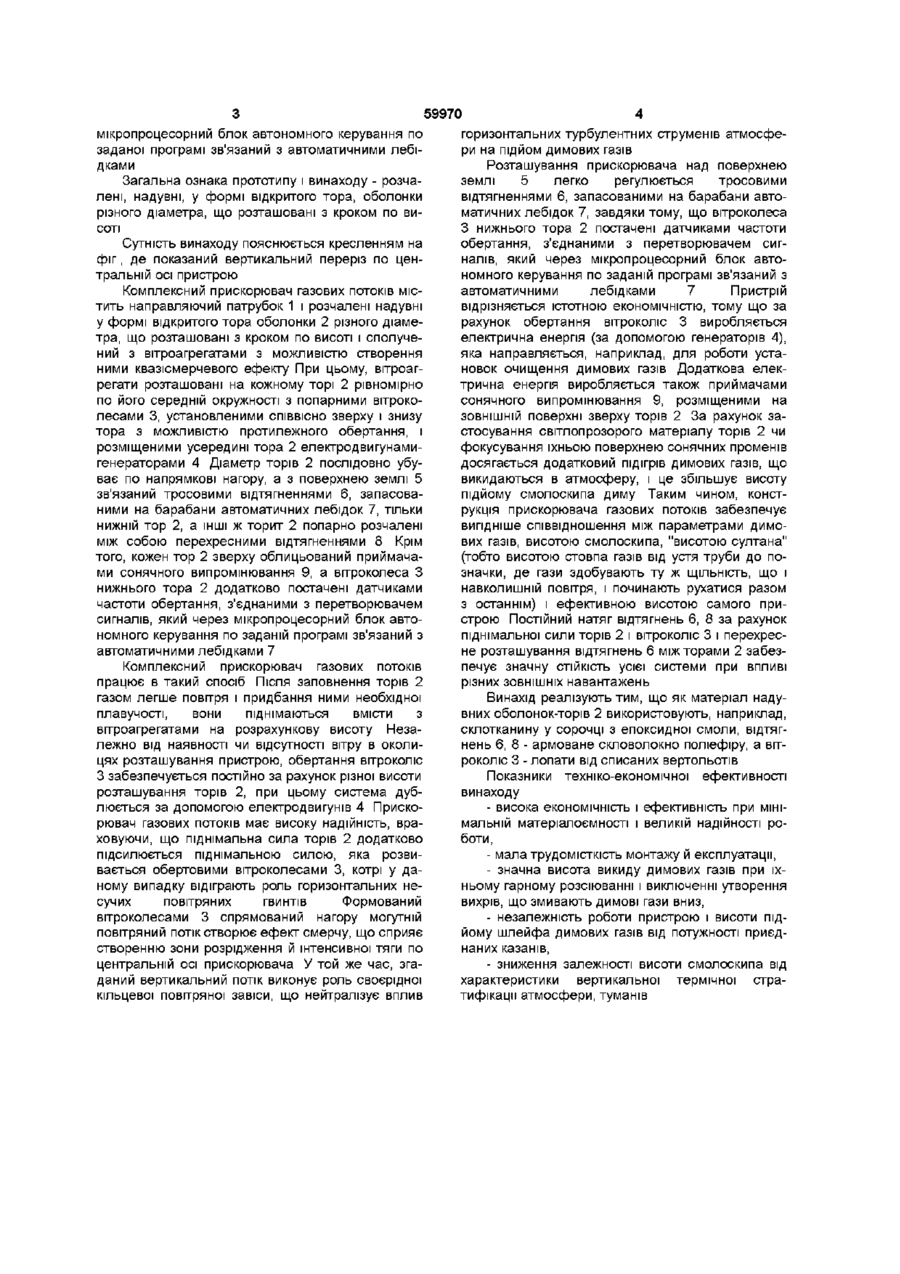

Комплексний прискорювач газових потоків, що містить направляючий патрубок і розчалені надувні у формі відкритого тора оболонки різного діаметра, які розташовані з кроком по висоті, який відрізняється тим, що для підвищення економічності й ефективності при мінімальній матеріалоємності і великій надійності роботи, комплексний прискорювач газових потоків сполучений з вітроагрегатами з можливістю створення ними квазісмерчового ефекту, при цьому вітроагрегати розташовані на кожному торі рівномірно по його середній окружності з попарними вітроколесами, установленими СПІВВІСНО зверху і знизу тора з можливістю протилежного обертання, і розміщеними усередині тора електродвигунамигенераторами, причому діаметр торів послідовно убуває у напрямкові вгору, а з поверхнею землі зв'язаний тросовими відтяжками, запасованими на барабани автоматичних лебідок, тільки нижній тор, ІНШІ ж тори попарно розчалені між собою перехресними відтяжками, крім того, кожен тор зверху облицьований приймачами сонячного випромінювання, а вітроколеса нижнього тора додатково обладнані датчиками частоти обертання, з'єднаними з перетворювачем сигналів, який через мікропроцесорний блок автономного керування по заданій програмі зв'язаний з автоматичними лебідками Винахід відноситься до енергетики, зокрема до пристроїв для викиду газів в атмосферу Аналоги - витяжний пристрій у виді трубок, розташованих усередині чи зовні верхньої частини димаря і з'єднаних із джерелом пари, повітря чи інших газів (пат ГДР № 65621, 1968 р), витяжний пристрій у виді кільцеподібного концентричного кожуха, що оточує димар з утворенням зазору, через який за допомогою окремого вентилятора продувається повітря (пат Швеції № 223787, 1969 В основу винаходу поставлена задача підвищення економічності й ефективності при мінімальній матеріалоємності і великій надійності роботи шляхом того, що утримуючий направляючий патрубок і розчалені надувні, у формі відкритого тора, оболонки різного діаметра, які розташовані з кроком по висоті, комплексний прискорювач газових потоків сполучений з вітроагрегатами з можливістю створення ними квазісмерчевого ефекту, при цьому вітроагрегати розташовані на кожному торі рівномірно по його середній окружності з попарними вітроколесами, установленими СПІВВІСНО зверху і знизу тора з можливістю протилежного обертання, і розміщеними усередині тора електродвигунами-генераторами, причому діаметр торів послідовно убуває по напрямкові нагору, а з поверхнею землі зв'язаний тросовими відтягненнями, запасованими на барабани автоматичних лебідок, тільки нижній тор, ІНШІ ж тори попарно розчалені між собою перехресними відтягненнями, крім того, кожен тор зверху облицьований приймачами сонячного випромінювання, а вітроколеса нижнього тора додатково постачені датчиками частоти обертання, з'єднаними з перетворювачем сигналів, який через Р) Недоліки аналогів - мала економічність, низька ефективність при великій матеріалоємності, трудомісткості монтажу й експлуатації, недостатня висота викиду димових газів Прототип - витяжний пристрій у виді розчалених і встановлених із кроком по висоті надувних кільцеподібних оболонок різного діаметра, що постачені соплами і з'єднані з компресором для утворення повітряної завіси (позитивне рішення за заявкою автора від 19 02 91 р № 4911375/33/015289) Недоліки прототипу- недостатня надійність ю 59970 мікропроцесорний блок автономного керування по заданої програмі зв'язаний з автоматичними лебідками Загальна ознака прототипу і винаходу - розчалені, надувні, у формі відкритого тора, оболонки різного діаметра, що розташовані з кроком по висоті Сутність винаходу пояснюється кресленням на фіг, де показаний вертикальний переріз по центральній осі пристрою Комплексний прискорювач газових потоків містить направляючий патрубок 1 і розчалені надувні у формі відкритого тора оболонки 2 різного діаметра, що розташовані з кроком по висоті і сполучений з вітроагрегатами з можливістю створення ними квазісмерчевого ефекту При цьому, вітроагрегати розташовані на кожному торі 2 рівномірно по його середній окружності з попарними вітроколесами 3, установленими СПІВВІСНО зверху і знизу тора з можливістю протилежного обертання, і розміщеними усередині тора 2 електродвигунамигенераторами 4 Діаметр торів 2 послідовно убуває по напрямкові нагору, а з поверхнею землі 5 зв'язаний тросовими відтягненнями 6, запасованими на барабани автоматичних лебідок 7, тільки нижній тор 2, а ІНШІ ж торит 2 попарно розчалені між собою перехресними відтягненнями 8 Крім того, кожен тор 2 зверху облицьований приймачами сонячного випромінювання 9, а вітроколеса З нижнього тора 2 додатково постачені датчиками частоти обертання, з'єднаними з перетворювачем сигналів, який через мікропроцесорний блок автономного керування по заданій програмі зв'язаний з автоматичними лебідками 7 Комплексний прискорювач газових потоків працює в такий спосіб Після заповнення торів 2 газом легше повітря і придбання ними необхідної плавучості, вони піднімаються вмісти з вітроагрегатами на розрахункову висоту Незалежно від наявності чи відсутності вітру в околицях розташування пристрою, обертання вітроколіс З забезпечується постійно за рахунок різної висоти розташування торів 2, при цьому система дублюється за допомогою електродвигунів 4 Прискорювач газових потоків має високу надійність, враховуючи, що піднімальна сила торів 2 додатково підсилюється піднімальною силою, яка розвивається обертовими вітроколесами 3, котрі у даному випадку відіграють роль горизонтальних несучих повітряних гвинтів Формований вітроколесами 3 спрямований нагору могутній повітряний потік створює ефект смерчу, що сприяє створенню зони розрідження й інтенсивної тяги по центральній осі прискорювача У той же час, згаданий вертикальний потік виконує роль своєрідної кільцевої повітряної завіси, що нейтралізує вплив горизонтальних турбулентних струменів атмосфери на підйом димових газів Розташування прискорювача над поверхнею землі 5 легко регулюється тросовими відтягненнями 6, запасованими на барабани автоматичних лебідок 7, завдяки тому, що вітроколеса З нижнього тора 2 постачені датчиками частоти обертання, з'єднаними з перетворювачем сигналів, який через мікропроцесорний блок автономного керування по заданій програмі зв'язаний з автоматичними лебідками 7 Пристрій відрізняється істотною економічністю, тому що за рахунок обертання вітроколіс 3 виробляється електрична енергія (за допомогою генераторів 4), яка направляється, наприклад, для роботи установок очищення димових газів Додаткова електрична енергія виробляється також приймачами сонячного випромінювання 9, розміщеними на ЗОВНІШНІЙ поверхні зверху торів 2 За рахунок застосування світлопрозорого матеріалу торів 2 чи фокусування їхньою поверхнею сонячних променів досягається додатковий підігрів димових газів, що викидаються в атмосферу, і це збільшує висоту підйому смолоскипа диму Таким чином, конструкція прискорювача газових потоків забезпечує вигідніше співвідношення між параметрами димових газів, висотою смолоскипа, "висотою султана" (тобто висотою стовпа газів від устя труби до позначки, де гази здобувають ту ж ЩІЛЬНІСТЬ, ЩО І навколишній повітря, і починають рухатися разом з останнім) і ефективною висотою самого пристрою Постійний натяг відтягнень 6, 8 за рахунок піднімальної сили торів 2 і вітроколіс 3 і перехресне розташування відтягнень 6 між торами 2 забезпечує значну СТІЙКІСТЬ усієї системи при впливі різних ЗОВНІШНІХ навантажень Винахід реалізують тим, що як матеріал надувних оболонок-торів 2 використовують, наприклад, склотканину у сорочці з епоксидної смоли, відтягнень 6, 8 - армоване скловолокно поліефіру, а вітроколіс 3 - лопати від списаних вертольотів Показники техніко-економічної ефективності винаходу - висока економічність і ефективність при мінімальній матеріалоємності і великій надійності роботи, - мала трудомісткість монтажу й експлуатації, - значна висота викиду димових газів при їхньому гарному розсіюванні і виключенні утворення вихрів, що змивають димові гази вниз, - незалежність роботи пристрою і висоти підйому шлейфа димових газів від потужності приєднаних казанів, - зниження залежності висоти смолоскипа від характеристики вертикальної термічної стратифікації атмосфери, туманів 59970 Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
