Палубна вентиляційна головка

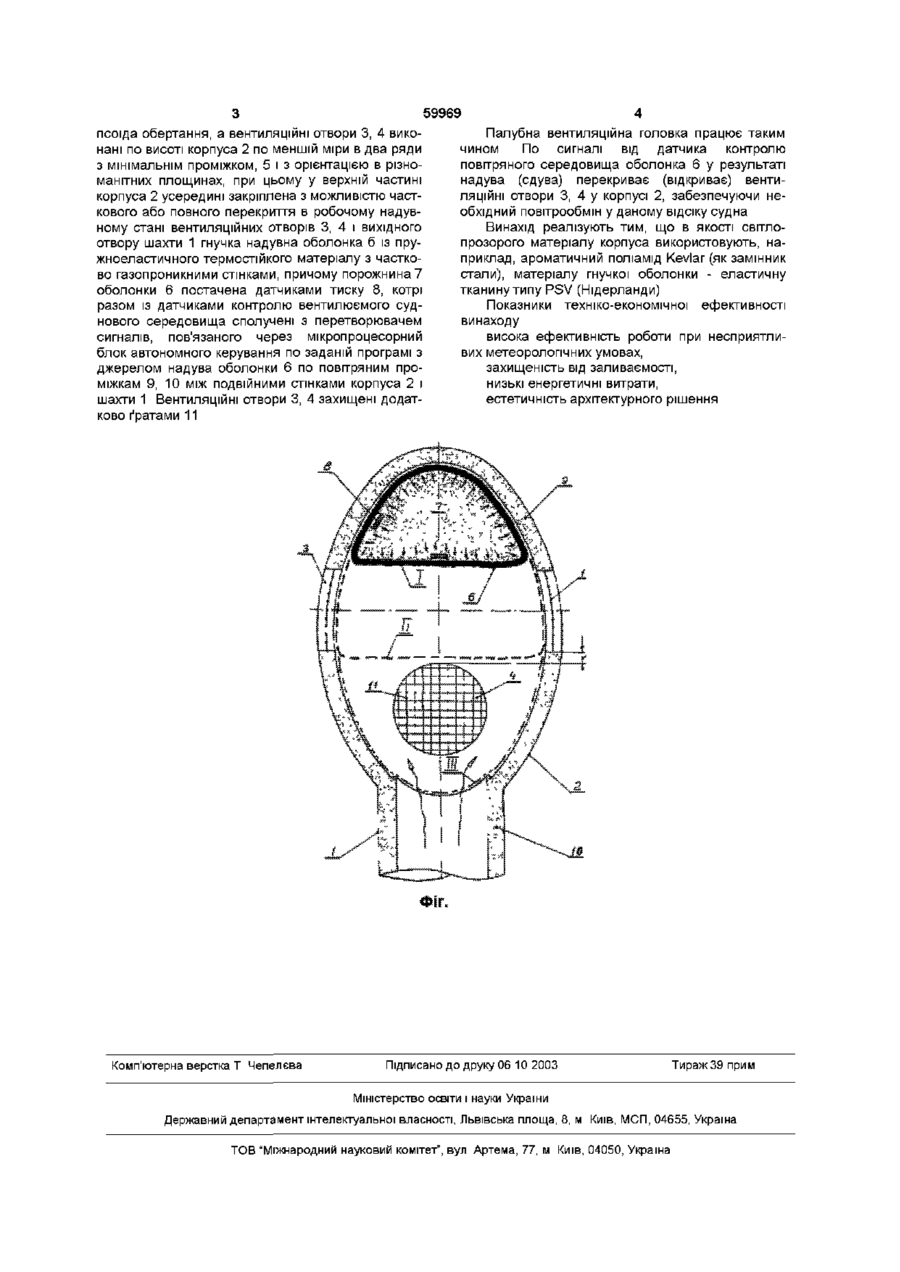

Палубна вентиляційна головка, переважно для морських об'єктів підвищеної небезпеки, котра містить закріплений на вентиляційній шахті обтічний корпус із вентиляційними отворами, яка відрізняється тим, що корпус виконаний у вигляді витягнутого еліпсоїда обертання, а вентиляційні отвори виконані по висоті корпуса принаймні в два ряди з мінімальним проміжком і з орієнтацією в Загальна ознака прототипу і винаходу - кульовий дефлектор на вентиляційній трубі Сутність винаходу пояснюється кресленням на фіг, де показано вертикальний переріз головки уздовж осьової лінії вентиляційної труби Палубна вентиляційна головка містить закріплений на вентиляційній шахті 1 обтічний корпус 2 із вентиляційними отворами 3, 4, яка відрізняється тим, що корпус 2 виконаний у виді витягнутого елі (О ю 59969 псоїда обертання, а вентиляційні отвори 3, 4 виконані по висоті корпуса 2 по меншій міри в два ряди з мінімальнім проміжком, 5 і з орієнтацією в різноманітних площинах, при цьому у верхній частині корпуса 2 усередині закріплена з можливістю часткового або повного перекриття в робочому надувному стані вентиляційних отворів 3, 4 і вихідного отвору шахти 1 гнучка надувна оболонка б із пружноеластичного термостійкого матеріалу з частково газопроникними стінками, причому порожнина 7 оболонки 6 постачена датчиками тиску 8, котрі разом із датчиками контролю вентилюємого суднового середовища сполучені з перетворювачем сигналів, пов'язаного через мікропроцесорний блок автономного керування по заданій програмі з джерелом надува оболонки 6 по повітряним проміжкам 9, 10 між подвійними стінками корпуса 2 і шахти 1 Вентиляційні отвори 3, 4 захищені додатково ґратами 11 Комп'ютерна верстка Т Чепелєва Палубна вентиляційна головка працює таким чином По сигналі від датчика контролю повітряного середовища оболонка 6 у результаті надува (сдува) перекриває (відкриває) вентиляційні отвори 3, 4 у корпусі 2, забезпечуючи необхідний повітрообмін у даному відсіку судна Винахід реалізують тим, що в якості світлопрозорого матеріалу корпуса використовують, наприклад, ароматичний поліамід Kevlar (як замінник стали), матеріалу гнучкої оболонки - еластичну тканину типу PSV (Нідерланди) Показники техніко-економічної ефективності винаходу висока ефективність роботи при несприятливих метеорологічних умовах, захищеність від заливаємості, низькі енергетичні витрати, естетичність архітектурного рішення Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
